大家好！歡迎來到今天的電子技術分享。今天我們要聊一個在電子產品設計中至關重要，卻又常常被忽視的話題——電磁兼容性（EMC）。無論你是硬件工程師、PCB設計師，還是產品經理，理解EMC都是確保產品順利上市的關鍵。

一、什么是EMC？為什么它如此重要？

電磁兼容性（Electromagnetic Compatibility，簡稱EMC）指的是電子設備在電磁環境中能夠正常工作，同時不會對其他設備產生不可接受的電磁干擾的能力。

簡單來說，EMC包含兩個方面：

1電磁干擾（EMI）：設備自身產生的電磁干擾不影響其他設備

1電磁抗擾度（EMS）：設備能夠抵抗來自外部的電磁干擾

為什么EMC如此重要？

1法規要求：幾乎所有國家都有強制性的EMC認證要求

1產品可靠性：EMC問題可能導致產品在特定環境下失效

1用戶體驗：干擾可能導致手機信號差、WiFi斷連等問題

1成本控制：后期整改的成本往往是前期設計的10倍以上

二、EMC三大基本要素

理解EMC，首先要掌握它的三個基本要素：

1. 干擾源（Source）

任何產生電磁能量的設備或電路都是潛在的干擾源。常見的干擾源包括：

1開關電源的開關噪聲

1數字電路的時鐘信號

1電機、繼電器等感性負載

1高速信號線的邊沿跳變

2. 傳播路徑（Path）

電磁能量從干擾源傳播到受害設備的途徑，主要有三種：

1傳導耦合：通過電源線、信號線等導體傳播

1輻射耦合：通過空間電磁場傳播

1感應耦合：通過磁場或電場感應

3. 敏感設備（Victim）

容易受到電磁干擾影響的設備或電路，如：

1高增益放大器

1低電平模擬電路

1射頻接收電路

1精密測量儀器

三、主要EMC標準體系

不同的產品類型和應用領域?qū)?yīng)不同的EMC標準：

1. 國際標準

1IEC/CISPR標準：國際電工委員會標準，全球通用

1CISPR 22：信息技術設備輻射標準

1CISPR 32：多媒體設備EMC要求

2. 歐洲標準（CE認證）

1EN 55032：多媒體設備輻射和傳導發射

1EN 55035：多媒體設備抗擾度

1EN 61000-4系列：各種抗擾度測試標準

3. 美國標準（FCC認證）

1FCC Part 15：無意輻射體設備

1FCC Part 18：工業、科學和醫療設備

4. 中國標準（CCC認證）

1GB 9254：信息技術設備無線電騷擾限值

1GB/T 17626系列：電磁兼容試驗和測量技術

四、EMC測試項目詳解

1. 發射測試（EMI）

傳導發射測試（CE）

1頻率范圍：150kHz-30MHz

1測試方法：使用LISN（線路阻抗穩定網絡）測量電源線上的噪聲

1限值要求：Class A（工業環境）和Class B（居住環境）

輻射發射測試（RE）

1頻率范圍：30MHz-6GHz（根據產品不同）

1測試環境：電波暗室或開闊場

1天線類型：雙錐天線、對數周期天線、喇叭天線

2. 抗擾度測試（EMS）

靜電放電測試（ESD）

1測試等級：接觸放電±4kV/±8kV，空氣放電±8kV/±15kV

1測試點：所有用戶可接觸的金屬和非金屬部分

射頻電磁場輻射抗擾度（RS）

1頻率范圍：80MHz-6GHz

1場強等級：3V/m、10V/m等

1調制方式：80% AM調制，1kHz正弦波

電快速瞬變脈沖群（EFT）

1脈沖特性：5ns上升時間，50ns脈寬，5kHz重復頻率

1測試端口：電源端口、信號端口

浪涌測試（Surge）

1波形：1.2/50μs（電壓波），8/20μs（電流波）

1測試等級：±0.5kV、±1kV、±2kV、±4kV

五、EMC設計基本原則

1. 源頭抑制原則

降低干擾源的強度是最有效的EMC措施：

1選擇開關頻率合適的電源芯片

1使用緩啟動電路降低電流突變

1在時鐘信號上加串聯電阻

1使用擴頻時鐘技術

2. 路徑阻斷原則

切斷或衰減電磁能量的傳播路徑：

1電源輸入端加EMI濾波器

1信號線使用屏蔽電纜

1敏感電路遠離干擾源

1使用磁珠、共模扼流圈等濾波元件

3. 敏感設備保護原則

提高敏感設備的抗干擾能力：

1模擬電路與數字電路分區布局

1使用差分信號傳輸

1添加TVS、ESD保護器件

1關鍵信號線包地處理

六、實際工程案例：開關電源EMC設計

讓我們看一個實際的開關電源EMC設計案例：

設計需求：

1輸入：85-265V AC

1輸出：12V/2A

1效率：>85%

1EMC要求：通過CE Class B認證

EMC設計要點：

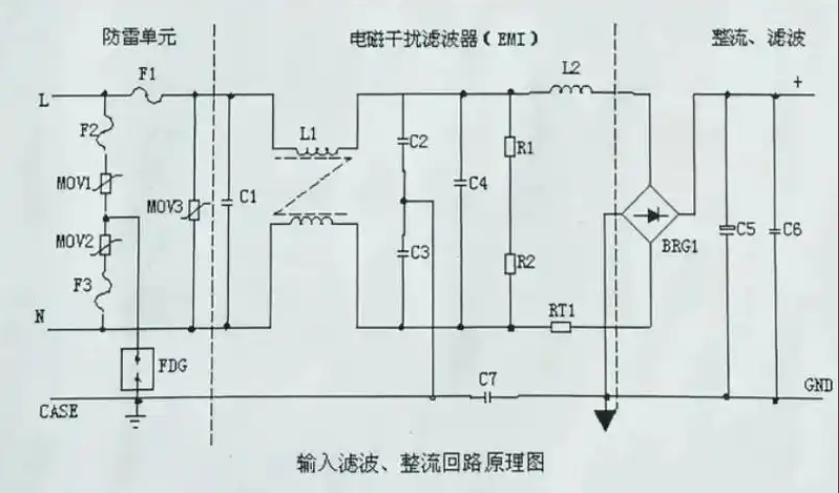

1. 輸入濾波電路設計

關鍵參數選擇：

1X電容：0.47μF/275VAC，抑制差模干擾

1Y電容：2200pF/250VAC，抑制共模干擾

1共模電感：10mH，100kHz時阻抗>1kΩ

2. PCB布局優化

1輸入濾波電路靠近電源入口

1開關管與散熱器良好接地

1反饋信號線遠離功率環路

1地平面完整，避免分割

3. 屏蔽措施

1變壓器加銅箔屏蔽層

1輸出二極管加磁珠

1必要時增加金屬屏蔽罩

測試結果：

1傳導發射：低于Class B限值6dB以上

1輻射發射：30MHz-1GHz范圍內全部通過

1抗擾度測試：ESD、EFT、Surge全部通過

七、常見EMC問題與解決方案

問題1：輻射發射超標（30-300MHz）

可能原因：

1開關電源環路面積過大

1時鐘信號諧波豐富

1電纜屏蔽不良

解決方案：

1減小功率環路面積

1時鐘信號加RC濾波

1使用屏蔽電纜并良好接地

1關鍵信號線包地處理

問題2：傳導發射超標（150kHz-30MHz）

可能原因：

1輸入濾波不足

1共模噪聲抑制不夠

1接地不良

解決方案：

1增加共模電感感量

1調整X/Y電容值

1優化PCB接地設計

1使用π型濾波器

問題3：ESD測試失敗

可能原因：

1接口電路無保護

1接地阻抗過高

1空氣放電路徑控制不當

解決方案：

1接口添加TVS管

1確保機殼良好接地

1增加放電齒或間隙

1使用ESD防護材料

八、EMC設計檢查清單

在產品設計的不同階段，關注以下EMC要點：

方案設計階段

1確定EMC認證等級要求

1選擇符合EMC要求的芯片和器件

1規劃電路分區和接地策略

1預留足夠的濾波和屏蔽空間

PCB設計階段

1電源和地平面完整

1敏感電路遠離干擾源

1關鍵信號線阻抗控制

1濾波器件布局合理

1接地孔數量充足

樣機調試階段

1測量關鍵點波形

1驗證濾波效果

1檢查接地連續性

1預測試傳導和輻射

認證測試階段

1準備充分的測試樣品

1提供完整的技術文檔

1安排工程師現場支持

1制定整改預案

九、EMC設計工具推薦

仿真工具

1ANSYS SIwave：電源完整性和信號完整性分析

1CST Studio Suite：3D電磁場仿真

1Keysight ADS：電路和系統級仿真

測試設備

1頻譜分析儀：輻射發射預測試

1EMI接收機：正式認證測試

1ESD槍：靜電放電測試

1信號發生器+功率放大器：抗擾度測試

設計輔助工具

1阻抗計算工具：SI9000等

1濾波器設計軟件：Filter Solutions等

1PCB疊層規劃工具：各PCB廠提供

十、總結與展望

EMC設計是一個系統工程，需要從產品設計的最初階段就開始考慮。記住以下關鍵點：

1預防優于整改：前期良好的設計可以避免后期高昂的整改成本

1整體考慮：EMC涉及電路、結構、電纜等各個方面

1標準先行：明確產品需要滿足的EMC標準要求

1測試驗證：設計完成后必須通過測試驗證

隨著電子產品越來越復雜，工作頻率越來越高，EMC設計的重要性也日益凸顯。5G、物聯網、汽車電子等新興領域?qū)MC提出了更高的要求，這既是挑戰，也是機遇。
