變頻器通過ETHERCAT轉MODBUS RTU實現高效通訊

在海水淡化這類連續生產場景中，PLC與變頻器的穩定通訊是壓力、流量閉環控制的前提。然而，倍福PLC主打EtherCAT高速實時以太網，而施耐德變頻器多為Modbus RTU串行總線，兩者協議天然不兼容，直接互聯無法實現。

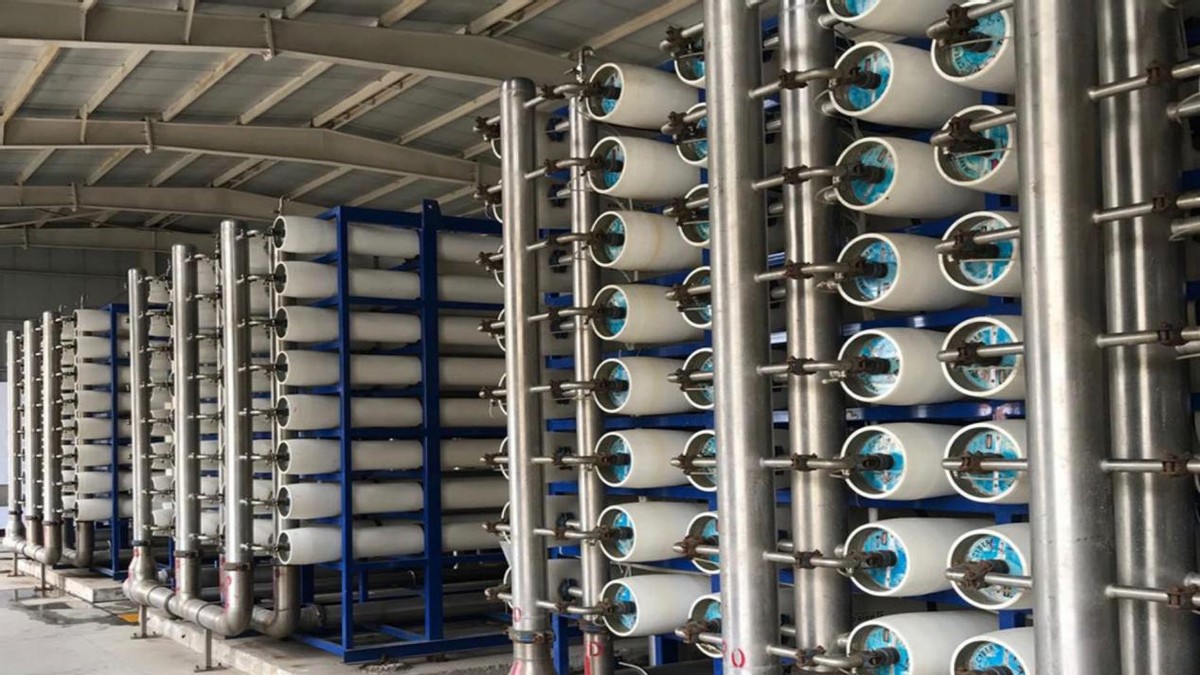

項目案例：某沿海海水淡化項目

該工程日產淡水5000噸，采用反滲透工藝。核心動力設備為3臺高壓泵（132kW），變頻器選用施耐德ATV630系列。其關鍵技術參數包括：過載能力120%持續60秒，控制方式為矢量控制無速度傳感器，通訊接口支持Modbus RTU（RS485），波特率最高19200bps，8/N/1格式。上位PLC為倍福CX5130，僅支持EtherCAT總線。

現場問題：PLC無法直接讀寫變頻器運行頻率、電流及故障碼，導致高壓泵無法依據產水流量自動調速，人工調節滯后，能耗偏高。

網關核心功能

選用疆鴻智能JH-ECT002協議轉換網關。該網關作為EtherCAT從站接入倍福系統，同時作為Modbus RTU主站連接變頻器。核心功能包括：EtherCAT幀與Modbus報文的雙向?qū)崟r解析、Modbus寄存器地址與EtherCAT過程數據對象的動態映射、RS485參數自適應匹配（波特率、校驗位）。

電氣參數

◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

◆ 工作環境：-25～55℃,濕度≤95%

◆ 防護等級：IP20

◆ 安裝方式：35mm 導軌

◆ 重量：500g

現場配置步驟

1. 硬件連接：網關EtherCAT口接倍福模塊末端，RS485端子接ATV630的A/B線，終端電阻撥至ON。

2. 變頻器設置：將Modbus RTU地址設為1，波特率19200，8/N/1，通訊超時設為5秒。

3. 網關配置：通過JH-ECT002配置軟件導入變頻器Modbus寄存器表，將頻率給定寄存器（40001）映射到網關輸出字節，將運行頻率、電流等映射到輸入字節。

4. PLC工程：在TwinCAT中掃描識別網關從站，直接讀寫映射后的變量，無需編寫Modbus輪詢程序。

應用效果

投運后，PLC與變頻器通訊穩定，丟包率＜0.1%。系統根據淡水產量自動調節高壓泵轉速，噸水電耗下降約8%。變頻器故障碼實時上傳至中控室，運維響應時間從2小時縮短至15分鐘。

總結

協議轉換網關并非簡單的“轉接頭”，而是異構總線之間的邏輯橋梁。在本項目中，疆鴻智能JH-ECT002以極低的延遲（＜5ms）完成了EtherCAT到Modbus RTU的完整語義映射，使倍福PLC與施耐德變頻器協同工作。沒有它，設備只能各自為政；有了它，全廠自動化才能真正貫通。對于多協議并存的舊改或新建項目，選對網關比替換設備更經濟、更高效。
