一、行業背景與項目概況

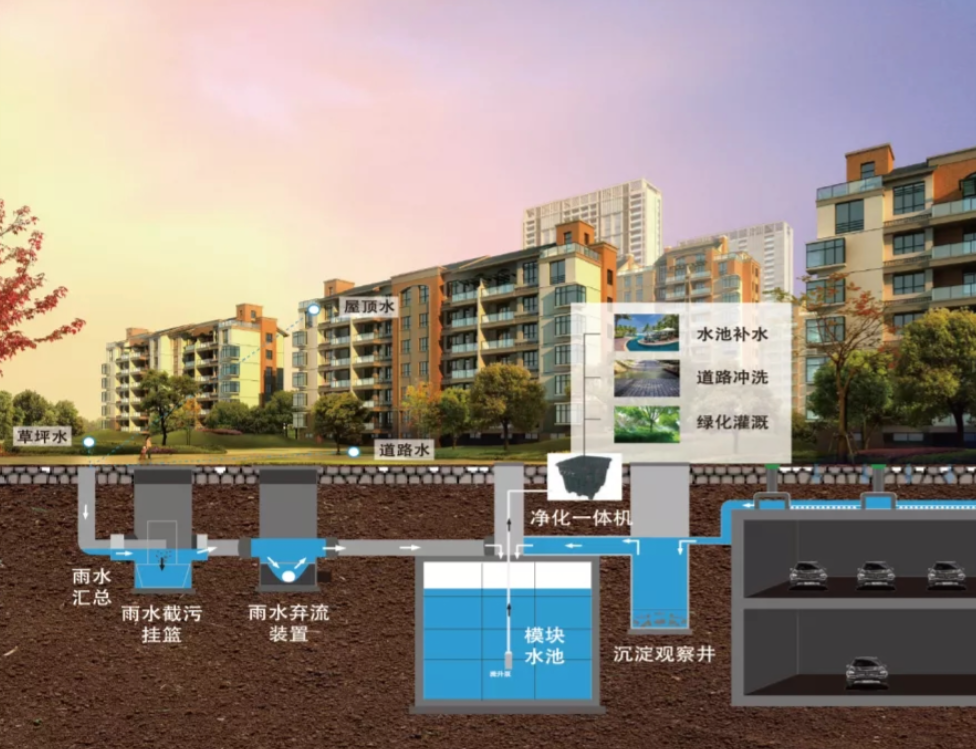

隨著我國城市建設的快速推進，市政排水系統作為城市“地下血脈”，承擔著防汛排澇、污水收集的核心職能，直接關系到城市安全與生態環境。據住建部2024年數據顯示，我國城市排水管道總長度已達91.35萬公里，但其運維長期面臨“看不見、查不清、響應慢”的困境，智能化升級迫在眉睫。本次項目位于某縣級市市政排水泵站，負責城區3平方公里范圍內的雨水、污水收集與排放，現場核心控制設備為歐姆龍CP1H系列PLC，主要實現水泵啟停、液位監測、故障報警等功能。

項目初期，現場需實現歐姆龍CP1H PLC與觸摸屏、上位機的雙向通訊，完成設備運行狀態監控、參數設置、數據采集與故障排查。但因歐姆龍CP1H PLC自帶接口為串口，僅支持Hostlink、Toolbus等串口協議，而觸摸屏、上位機均采用以太網通訊方式，協議不兼容導致三者無法實現數據互通，成為項目推進的核心痛點。

二、項目核心痛點：協議不兼容導致通訊受阻

本次項目的核心痛點集中在通訊協議不匹配，具體表現為三點：一是歐姆龍CP1H PLC無原生以太網接口，僅支持串口通訊，無法直接與以太網類型的觸摸屏、上位機建立連接；二是串口通訊與以太網通訊協議差異較大，數據傳輸格式、速率不兼容，無法直接實現數據交互；三是現場缺乏專業的協議轉換設備，若更換PLC則會增加項目成本、延長施工周期，不符合經濟性要求。

傳統解決方案嘗試通過簡易串口轉以太網設備連接，但存在傳輸不穩定、數據丟包、無法同時支持觸摸屏與上位機并行通訊等問題，無法滿足市政排水24小時連續運行的需求。因此，亟需一款適配歐姆龍CP1H PLC、能穩定實現串口轉以太網轉換的專業設備，解決協議不兼容的核心痛點。

三、設備選型與實施過程

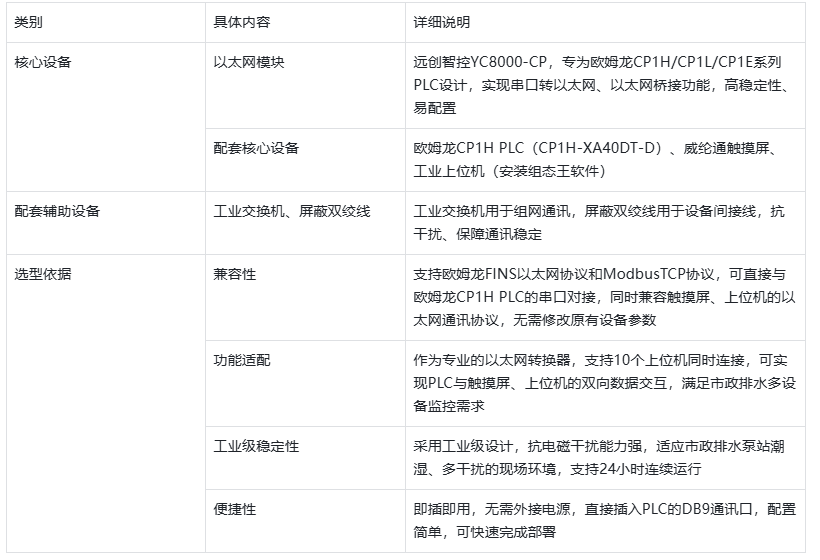

3.1 設備選型

3.2 實施過程

實施過程分為硬件接線、參數配置、調試運行三個階段，全程高效便捷，僅用1個工作日完成部署：

1. 硬件接線：將遠創智控YC8000-CP以太網模塊直接插入歐姆龍CP1H PLC的DB9串口，模塊以太網端口通過網線連接工業交換機；觸摸屏、上位機分別通過網線接入交換機，形成以太網通訊網絡，完成串口轉以太網的物理連接，同時利用模塊的以太網橋接器功能，實現多設備互聯互通；

2. 參數配置：通過電腦瀏覽器登錄模塊WEB管理界面（默認IP：192.168.1.178），開啟PLC、HMI串行參數自適應功能，自動匹配PLC串口參數；設置模塊IP地址，確保與觸摸屏、上位機在同一網段；配置ModbusTCP服務器參數，完成PLC數據寄存器與以太網數據的映射；

3. 調試運行：啟動所有設備，通過上位機組態軟件、觸摸屏分別測試與PLC的通訊狀態，檢查數據采集、參數下發、故障報警功能，排查丟包、延遲等問題，調試完成后投入試運行。

四、技術架構設計與結構拓?fù)鋱D

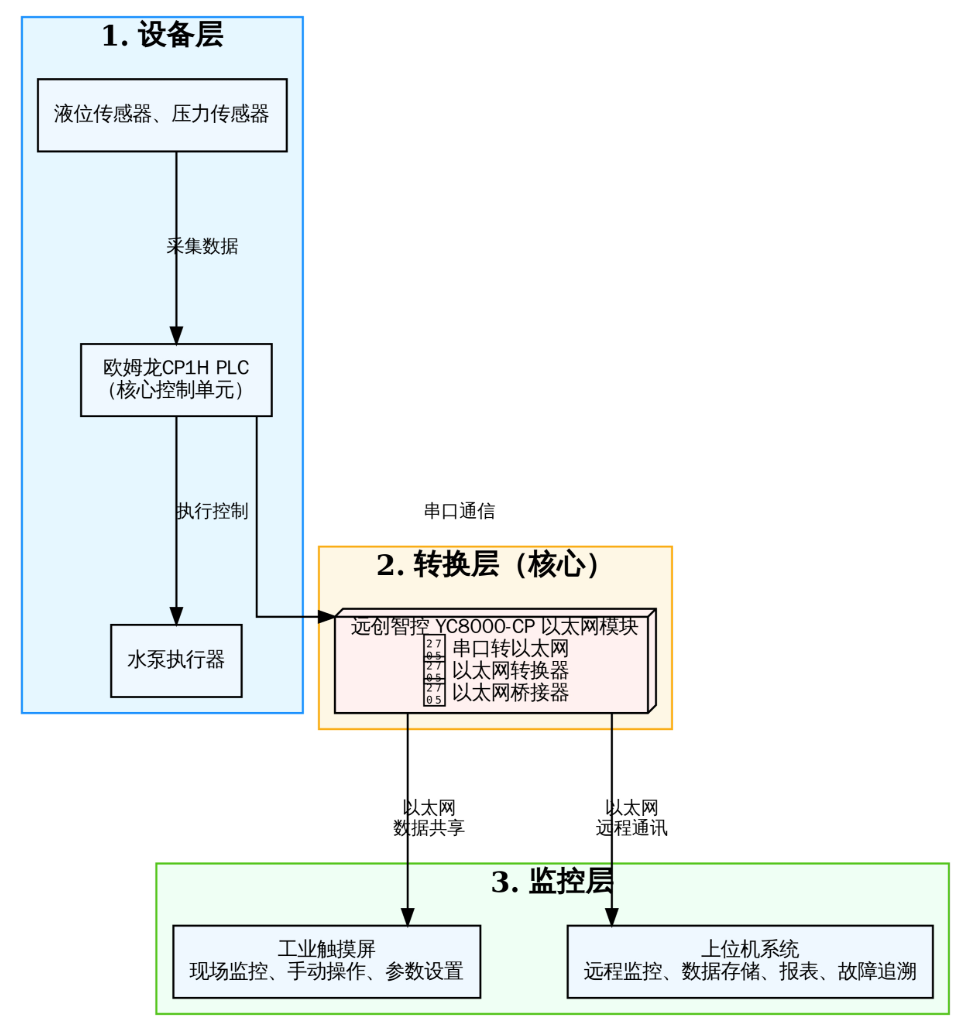

4.1結構拓?fù)鋱D

五、遠創智控YC8000-CP模塊功能介紹

遠創智控YC8000-CP以太網模塊作為本次項目的核心轉換設備，兼具串口轉以太網、以太網轉換器、以太網橋接器三大核心功能，同時具備豐富的輔助功能，完全適配市政排水場景需求：

1. 串口轉以太網功能：可將歐姆龍CP1H PLC的串口數據（Hostlink協議）轉換為以太網數據（ModbusTCP/FINS協議），實現串口設備與以太網設備的雙向數據交互，傳輸速率穩定；

2. 以太網轉換器功能：支持多種協議轉換，兼容歐姆龍FINS以太網協議、ModbusTCP協議，可適配不同品牌的觸摸屏、上位機，解決協議不兼容問題；

3. 以太網橋接器功能：可將多個以太網設備（觸摸屏、上位機）橋接至同一通訊網絡，實現多設備共享PLC數據，支持10個上位機同時連接，滿足多終端監控需求；

4. 其他功能：支持WEB服務器和配置診斷工具調試，可實時查看通訊狀態；自動識別PLC型號和串口參數，即插即用；支持固件在線升級，具備通訊重試機制，降低數據丟包率；工業級寬溫設計，適應惡劣現場環境。

六、應用效果前后對比

本次項目通過遠創智控YC8000-CP以太網模塊的應用，徹底解決了協議不兼容導致的通訊痛點，實現了市政排水系統的智能化升級，應用效果前后對比顯著：

1. 通訊穩定性：實施前，簡易串口轉以太網設備存在數據丟包、通訊中斷等問題，故障率達15%，無法保障排水系統連續運行；實施后，依托模塊的工業級設計和穩定的協議轉換能力，通訊故障率降至0，實現24小時無間斷通訊，數據傳輸延遲≤10ms；

2. 操作便捷性：實施前，無法實現觸摸屏、上位機與PLC的同步通訊，參數設置、故障排查需現場操作PLC，效率低下；實施后，觸摸屏可現場操作，上位機可遠程監控，數據實時同步，故障響應時間從30分鐘縮短至5分鐘；

3. 管理效率：實施前，排水?dāng)?shù)據需人工采集、記錄，易出錯、效率低，無法實現數據追溯；實施后，上位機自動采集、存儲數據，生成排水流量、液位、設備運行狀態等報表，便于管理人員分析優化，運維效率提升60%；

4. 成本控制：實施前，若更換帶以太網接口的PLC，需額外投入2-3萬元，且施工周期長；實施后，通過YC8000-CP模塊實現串口轉以太網功能，僅投入少量設備成本，且1個工作日完成部署，大幅降低項目成本和施工周期。

七、網關（以太網模塊）未來發展趨勢

隨著市政排水智能化、數字化升級加速，以及工業互聯網的普及，作為串口轉以太網、以太網轉換核心設備的以太網模塊（網關），未來發展將呈現四大趨勢：

1. 智能化升級：未來以太網模塊將融入AI技術，具備故障自診斷、自修復功能，可實時監測通訊狀態，自動排查丟包、延遲等問題，降低運維成本；同時支持邊緣計算，實現數據本地處理，減少上位機壓力。

2. 多協議兼容：將支持更多工業通訊協議，不僅兼容ModbusTCP、FINS等協議，還將適配Profinet、EtherNet/IP等主流工業總線協議，實現多品牌、多類型設備的互聯互通，滿足復雜場景需求。

3. 高速化與高集成：隨著數據傳輸需求的提升，以太網模塊將向千兆、萬兆速率升級，同時集成更多功能，如以太網橋接器、數據加密、遠程調試等，實現“一模塊多用途”，縮小設備體積，降低部署成本。

4. 國產化替代加速：隨著國內工業自動化技術的發展，國產以太網模塊將逐步替代進口產品，在兼容性、穩定性、性價比上形成優勢，同時結合行業場景提供定制化服務，如市政排水、化工、新能源等領域的專用模塊，市場份額將持續提升。

八、總結

本次市政排水項目中，遠創智控YC8000-CP以太網模塊憑借其出色的串口轉以太網、以太網轉換器、以太網橋接器功能，成功解決了歐姆龍CP1H PLC與觸摸屏、上位機之間的協議不兼容痛點，實現了設備互聯互通和數據實時交互。

項目實施后，不僅提升了市政排水系統的通訊穩定性和運維效率，還降低了項目成本，為市政排水智能化升級提供了經濟、高效的解決方案。該案例充分證明，以太網模塊作為工業通訊的核心樞紐，在串口設備以太網升級、多設備聯動中發揮著不可替代的作用。

未來，隨著智能化、數字化技術的發展，以太網模塊將向更智能、更兼容、更高速的方向發展，持續為市政排水、智能制造、新能源等領域提供穩定、高效的通訊解決方案，助力工業自動化產業高質量發展。

相關技術交流請給武工留言
