深海作業裝備制造行業

隨著我國經濟與科學技術的發展壯大，作為“藍色糧倉”的海洋能源開采建設逐漸成為一項重要的事業。深海作業裝備則成為海洋能源開采的必備和關鍵工具，其性能和可靠性須得以保障。也因此，開發性能表現更優、安全可靠、堅固耐用的海洋工程裝成為深海作業裝備制造行業亟待解決的問題。

信賴我們的伙伴

上海中車艾森迪海洋裝備有限公司（SMD上海公司）是一家專注于海洋工程項目裝備的大型企業，基于SMD英國公司強大的深海技術支撐，以及其母公司中國中車在電氣控制領域深厚的技術底蘊，在深海機器人電氣控制、布放回收系統、水下系統集成具有行業競爭優勢。

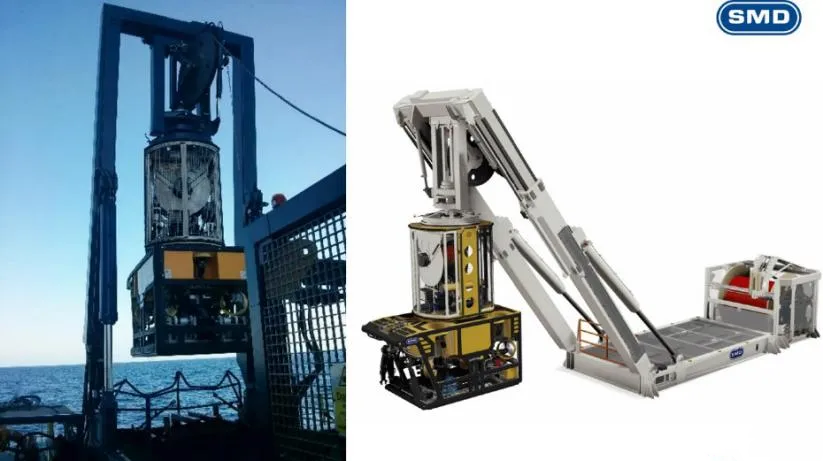

圖1. SMD水下遙控機器人

考慮到海洋裝備使用對工作溫度、濕度、防護等級以及抗腐蝕性能等的嚴苛要求，該公司推出的水下遙控機器人最終決定采用宏集EXOR eX707物聯網工控屏實現通信及控制，本文將為大家分享這一設備應用作為參考。

Step 2

應用

具體使用場景分享

SMD上海公司使用eX707工控屏及配套的JMobile Studio組態軟件，實現船舶設備的數據交互和遠程監控，保障船舶甲板布放及機器人下水過程。

為方便現場操作，eX707被安裝位于設備旁側的控制機柜中，其主要作用是控制整套甲板設備，保障水下遙控機器人從甲板布放到海面以及下水過程的安全實施，即實現整機布放回收系統控制。

圖2. SMD水下遙控機器人

在控制機柜中，操作手柄、按鈕等連接至PLC，直接發布控制命令到設備機體，宏集工控屏經由以太網與PLC進行通信，保障部分命令功能可通過HMI可視化界面中的軟按鈕來實現。

憑借JMobile Studio組態軟件強大的可視化功能，現場人員通過工控屏中的警報和指示燈畫面便可輕松查看設備運行和警報狀態等，大大提高了現場工作人員的工作效率。

為什么選擇宏集的智能工控屏？

在與SMD技術交流過程中，我們的工程師了解到，對方提及的功能除常用的標簽定義、警報觸發、配方轉儲與還原、用戶權限設定、雙語設定等之外，還比較關注如截屏、蜂鳴器等功能。

由于船舶行業戶外光照原因，現場人員直拍屏幕會出現強反光，因而會需要截屏功能。而蜂鳴器功能則是為了在警報觸發時通知提醒現場工作人員。

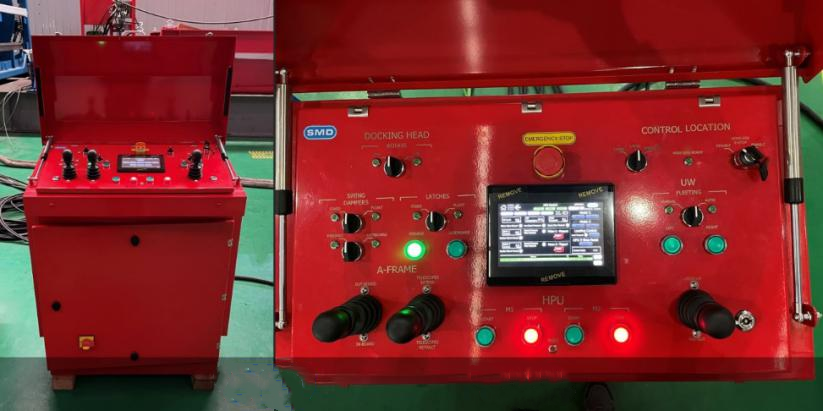

圖3. SMD水下遙控機器人控制機柜

Step 3

宏集EXOR產品方案

宏集物聯網工控屏eX707的與眾不同

與普通工控屏相比，宏集提供的EXOR工控屏具有高防護、更寬溫、多認證（CE、DNV-GL、ATEX、IECEx、UL等）、海量通信協議等諸多特點，平均故障間隔時間（MTBF）長達7年以上，實測故障率嚴格控制在1%以下，可見其出色性能表現。

強大的組態軟件JMobile Studio內置2000+現代風格控件，拖拽式頁面組態快速幫助用戶完成項目開發。結合趨勢、警報等專屬功能控件，幫助用戶實現項目工程數據趨勢查看、警報通知、用戶權限管理等，滿足行業用戶功能需求，多語言功能也為國內外工程師提供了便利。

宏集eX707高度可調的屏幕亮度（100%背光調節）符合船舶行業在強光及夜晚環境中的操作需求，且擁有專業的DNV船舶認證、防爆認證等。

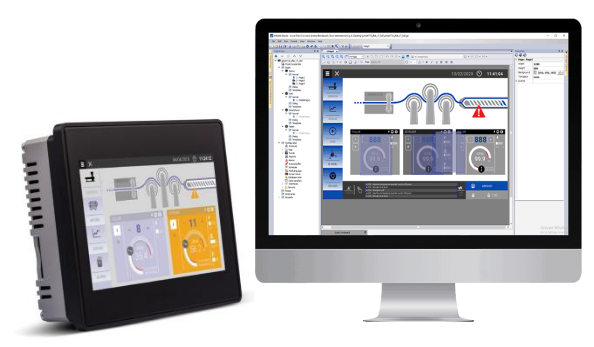

圖4. 宏集eX707工控屏與JMobile

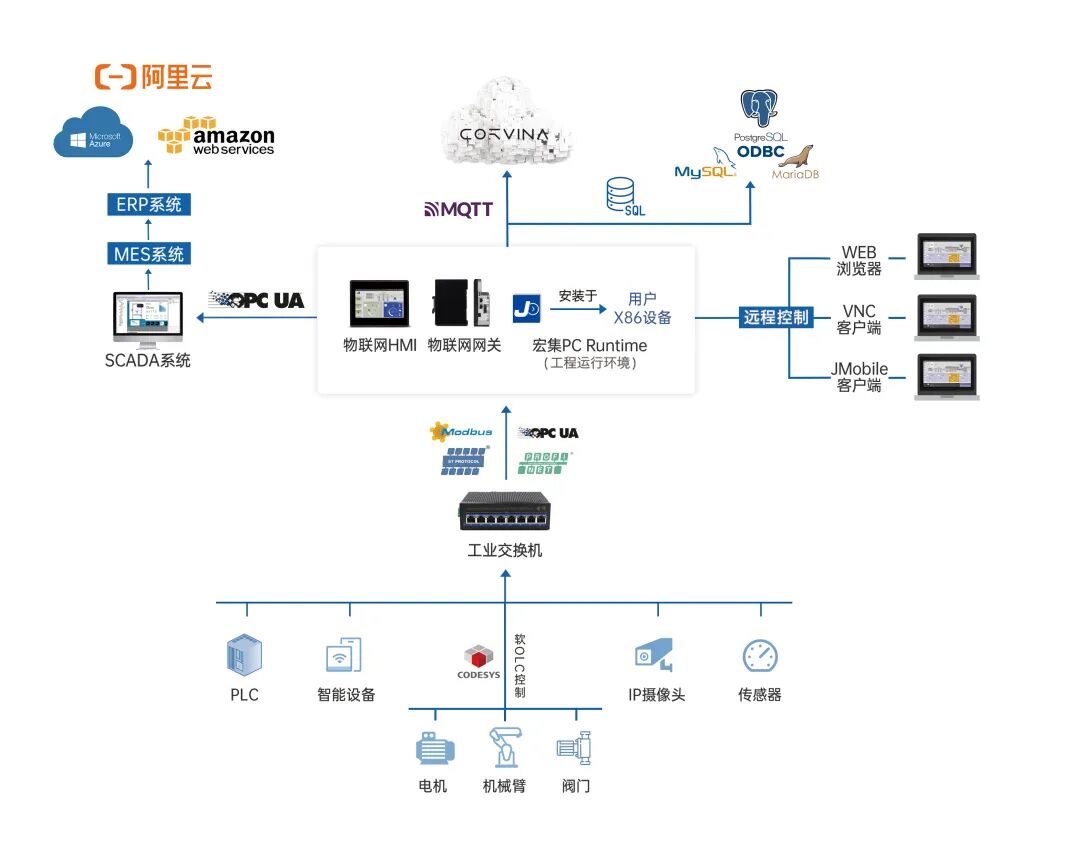

圖5. 宏集EXOR物聯網工控屏&網關生態圖
