在射頻系統里，有一類器件不放大、不濾波、不開關。它只做一件事：把射頻信號的強弱，變成直流電壓的高低。
它就是射頻檢波器，信號感知的第一道關口。

一、工作原理
射頻信號輸入→直流電壓輸出。
信號強，電壓高。信號弱，電壓低。線性對應，干凈利落。

二、選型指南
1、頻率范圍
射頻信號必須落在指定頻段內。超出入，無輸出。

2、駐波比
由于射頻檢波器為單端口器件，這里主要指的是輸入駐波。一般來說，越低越好，能量進得來才測得準。

3、動態范圍
從微弱到強勁，能測多寬決定了能走多遠。跨度越大，適應性越強。

4、響應時間
信號變化，輸出能否同步跟隨?？?，才跟得上。

5、靈敏度
對微弱信號的感知閾值。靈敏度越高，越早發現信號存在。

三、應用場景
軍工、民用雙適配，通信基站、雷達前端、電子對抗、導航終端、微波測量儀器。
功率檢測、視頻檢波、穩幅控制、掃頻測量——凡是需要“感知射頻信號強度”的地方，都有它的位置。

四、注意事項
射頻檢波器對阻抗匹配敏感。使用時請確保后端電路為高阻抗輸入，以獲得最佳線性度。

芯啟源科技檢波器系列
1、無源檢波器
二極管架構，無需供電。適合低功耗、無源檢測場景。

2、有源檢波器·TH系列
RMS檢波+閾值告警。信號越過門限，立刻告知系統。

3、有源檢波器·ENV系列
包絡檢波與RMS檢波并行。既能捕捉瞬時變化，也能給出有效值。

4、有源檢波器·LOG系列
電壓輸出與輸入功率成對數關系。將寬動態范圍“壓縮”為平滑電壓曲線。適合需要覆蓋從微弱到強勁信號的測量場景，線性度穩定可靠。

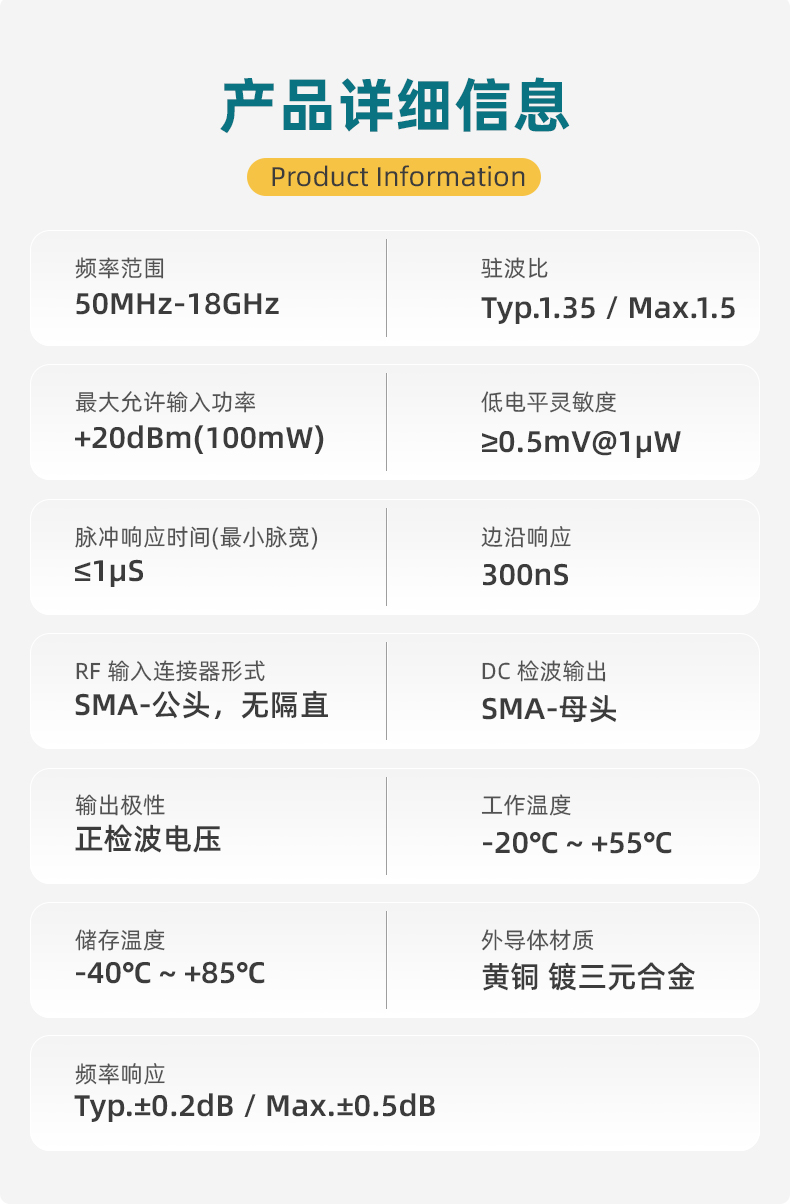

產品示例：

我司自主研發的射頻檢波器：體積小，集成方便、響應快，實時跟隨、頻段寬，一器多用。是射頻系統檢測的理想選擇。

芯啟源科技，專注射頻微波領域研發與制造，為您提供高性能、高可靠的射頻檢波器解決方案，歡迎咨詢選型。
