做CAE前后處理的工程師，一定都被這些場景折磨過：

• 成百上千個部件，要批量改材料、屬性、模型設置等，一個個點到崩潰；
• 想快速提取節點坐標、單元信息、載荷信息等，如何快速獲取數據無從下手；
• 前處理模型與后處理結果數據割裂，對照查看、快速數據提取特別麻煩；
• 后處理多工況結果查看，海量數據無從篩選，高風險點逐個排查，費時費力。

作為CAE仿真領域的標桿工具，HyperMesh憑借強大的幾何清理、網格劃分、求解器接口能力，早已成為汽車、航空航天、重工等行業的主流前處理標準，支撐著從整車分析到航空結構設計優化等各類復雜工程仿真。今天給大家介紹HyperMesh自帶的三大隱藏效率利器：模型瀏覽器Model Browser、矩陣表格Matrix、結果數據處理工具Results Processing Tools，覆蓋批量修改模型設置、批量數據編輯、多維度結果查詢等。全場景快捷操作，不用二次開發也能幫你把重復勞動一鍵自動化！。
01Model Browser：高效的批量模型設置編輯器Model Browser作為HyperMesh基礎也極高頻的模型樹控制臺，從HyperMesh經典界面開始并沿用至今，負責模型的瀏覽、組織與編輯，是廣大用戶和復雜模型打交道的首道入口。打開方式：View>Model Browser

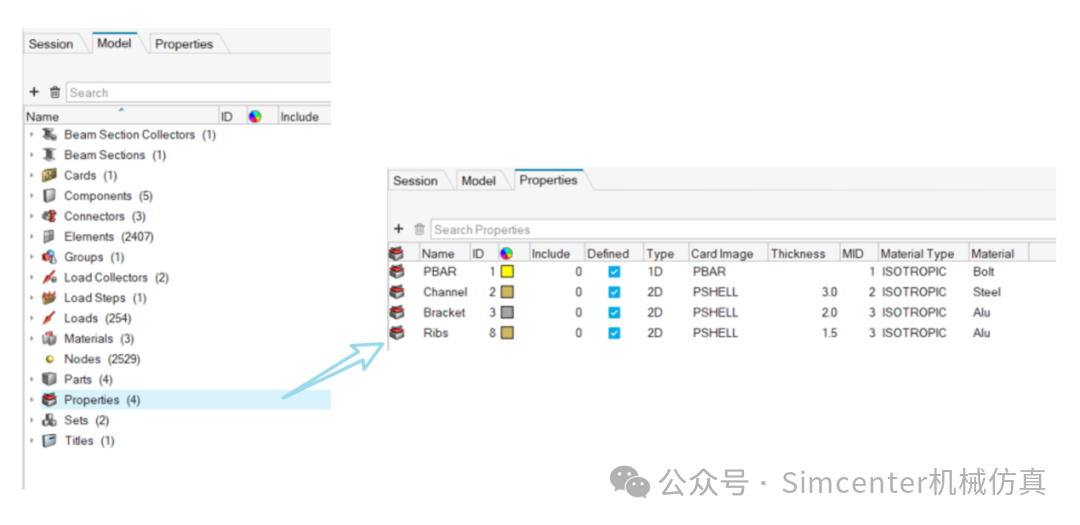

HyperMesh新界面Model Browser新增可配置的屬性展示，將對象的屬性作為列添加到瀏覽器中，以便在實體視圖中進行快速高效的查看、編輯、排序和篩選，大幅提升建模便捷度。

雙擊打開對象瀏覽器快速編輯在Model Browser中，雙擊任意Components、Properties、Materials、Groups等實體對象，可直接打開對應對象類型的瀏覽器（如Properties瀏覽器、Materials瀏覽器等），快速查看并編輯對象詳情。

自定義參數列展示這是Model Browser非常實用的隱藏功能，可將任意屬性的任意欄目（如屬性ID、厚度、材料密度、接觸參數甚至優化變量和約束等）通過“Add Column”添加到Model Browser界面中，實現在一個頁面中全覽感興趣的各個層級的設置參數。

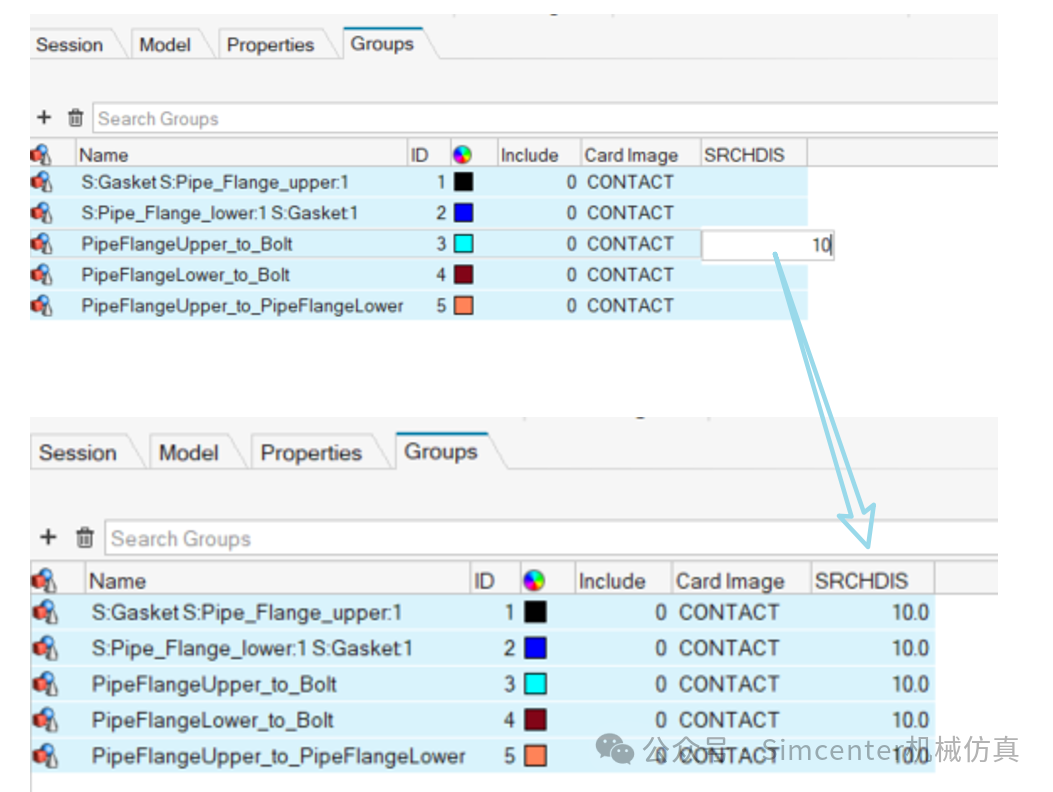

直接批量更改數據添加后無需打開對象編輯器，直接在瀏覽器界面修改屬性參數，實時同步到模型中。也可批量選擇多行，對不同條目的參數進行統一修改。例如將接觸搜索容差參數添加到列，并進行批量修改。

02Matrix：批量數據處理中樞Matrix作為HyperMesh極強數據批量處理引擎，可以把模型信息轉化為可編輯的Excel矩陣表格，實現查詢、篩選、批量修改、導出等前后處理聯動一站式操作，是提升前后處理效率的王牌。打開方式：Post >Matrix

多數據源與數據對象覆蓋支持HM Data（模型數據）與HV Data（結果數據）雙數據源，可加載Components、Elements、Nodes、Materials、Properties等HyperMesh當中幾乎所有模型對象，可加載Displacenents、Stress等幾乎所有的后處理結果對象，還能通過Query框選局部模型，避免全模型加載卡頓。

批量編輯對象Matrix表格和Microsoft Excel雙向聯動，這是Matrix極好的功能，對于已經整理出的數據表，在選中目標數據后，可以一鍵批量修改參數，上百個部件的修改，十幾秒就能完成。例如如下更改：

• Component：批量改名稱、材料ID、屬性ID等
• Properties/Materials：統一更新厚度、材料彈性模量、密度等
• Loads：批量賦予幅值、方向、約束自由度等

整理完成的Matrix數據可以通過點擊右上角的“Excel”將數據導出到Excel中，直接生成所需要的前后處理數據清單。也可以在Excel添加更多的列，通過點擊“Matrix”將新建的列從Excel導入到Matrix瀏覽器中。例如可以通過這種方式顯示自定義數據的結果云圖。

03Results Processing Tools：結果數據分析引擎Results Processing Tools是HyperMesh內置的求解器原生結果處理模塊，目前支持Nastran、OptiStruct、Abaqus、ANSYS，不需要后處理圖形界面即可讀取、查詢、運算。借助該工具可以實現：多工況結果快速提取，結果極值提取、結果排序、包絡計算等。是汽車、航空航天領域需要高頻使用的快捷后處理數據提取和計算工具，例舉幾個典型場景如下：

• 快速提取某工況下所有殼單元的von Mises應力
• 提取數百工況下所有單元所產生的極大應力
• 對比多個工況的位移極大值
• 在局部坐標系下批量查詢結果分量
• 批量導出數據做二次分析/報告

打開方式：Post>Tools

結果文件讀取HyperMesh加載模型后，直接在HyperMesh>Post>Results導入求解器原生結果文件（HyperMesh后處理界面）。通過點擊Tools > Results Query，點擊Start打開查詢對話框。用Results Processing Tools工具實現查詢、篩選、提取各類仿真結果數據，支持多載荷工況、Components、坐標系等組合條件。

多維度結果查詢對多工況、多組件、多坐標系下的應力、應變、位移、溫度等結果進行查詢。

數據高級后處理操作（極值/排序/包絡分析）依托MinMax/Ranking/Envelope工具，對結果數據進行極值計算、排序、包絡分析。

數據結果支持導出（.csv格式）。

04寫在最后今天我們介紹了HyperMesh當中隱藏的三個快速數據處理工具，其中：

• Model Browser可以開展常規的模型瀏覽、組織，也可以通過添加列的方式進行模型設置數據批量快速編輯，是建模階段和模型打交道的基礎；
• Matrix基于數據表格實現模型和結果數據的查詢、篩選、批量修改、數據導出等前后處理聯動一站式操作，覆蓋前后處理整個過程中所產生的全部數據；
• Results Processing Tools集成了結果查詢、極值/排序/包絡等全流程后處理功能，不需要后處理圖形界面即可完成仿真數據的提取、運算、分析，是后處理階段快速數據挖掘的高效工具。

三者相輔相成，覆蓋HyperMesh 90%以上的數據查看、編輯和分析需求。從今天起，熟練搭配這三個工具，讓你的CAE仿真工作又快又穩，效率翻倍！
