基于 MicroBlaze V 的 FPGA 視覺平臺:通過以太網實時捕獲、調試和傳輸 MIPI 相機數據,支持全幀或高速 ROI 范圍。
介紹
圖像處理是FPGA的常見應用之一。其靈活的I/O接口使其能夠與各種攝像頭和傳感器進行交互,包括MIPI、Camera Link、并行接口以及DVI/HDMI接口。
可編程邏輯的并行特性使得圖像處理流水線能夠直接并行實現,從而提高確定性并降低延遲。
在開發圖像處理算法時,我們通??梢允褂酶呒墑e的框架,例如 Vitis HLS 或 MathWorks Simulink。
雖然看到算法在模擬環境中運行很棒,但最好還是看到它們在實際硬件上運行,才能確定自己設計的算法是否合理。
所以決定創建一個圖像處理系統,方便隨時添加新的圖像處理核心。該系統能夠利用多個MIPI攝像頭。
圖像處理流程對圖像執行簡單的處理階段,例如去馬賽克,然后通過以太網提供圖像,以便檢查算法性能。
由于目的是評估算法性能,因此通過以太網鏈路發送的圖像數據沒有進行壓縮。
為了能夠評估來自攝像機的實時視頻,該設計將能夠從整體圖像中抽取較小的窗口進行流式傳輸。
硬件選擇

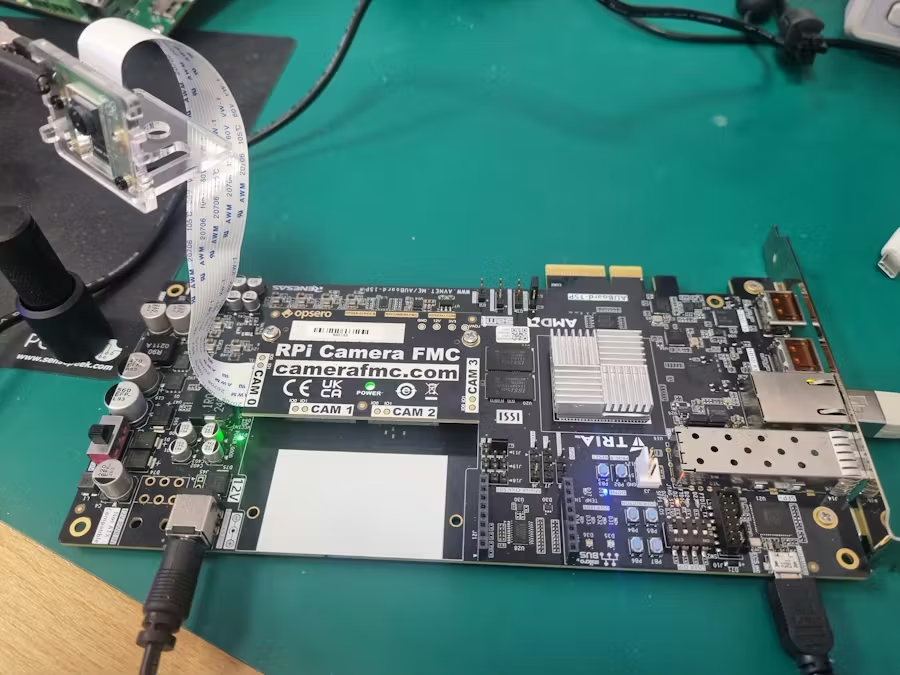

在這個項目中,將使用 Artix UltraScale+ 15P FPGA,以及 2GB DDR4、10/100 以太網、SFP+ 插槽和 HDMI Rx 和 Tx。
在外部連接方面,還會利用 FMC LPC(https://camerafmc.com/)。

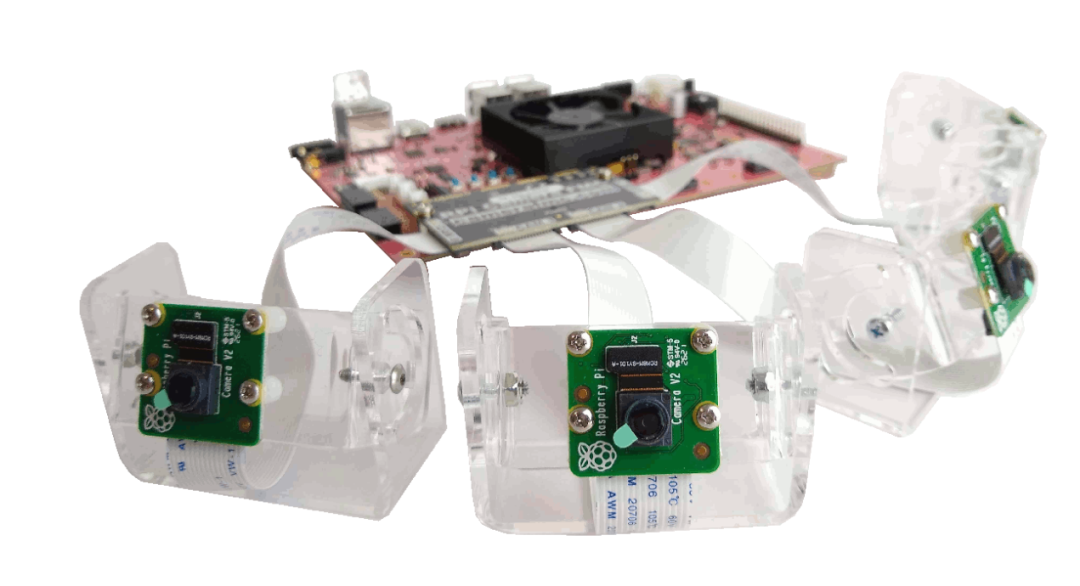

為了使 FPGA 板上最多可連接兩個 MIPI 攝像頭,我們使用了攝像頭 FMC模塊。該 FMC 模塊最多可連接四個 MIPI 攝像頭到 AMD 開發板上,具體數量取決于所用開發板,因為不同開發板的 I/O 引腳排列方式不同。
架構

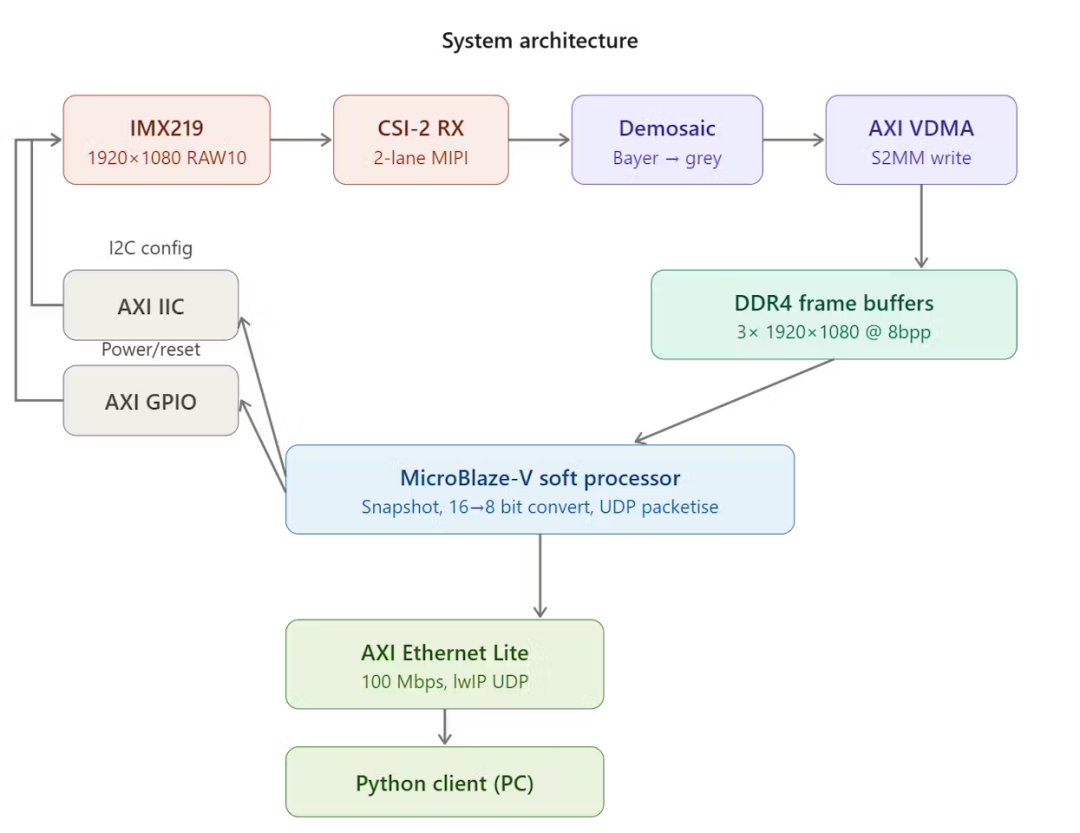

該解決方案的整體架構如下所示。其中包括樹莓派攝像頭、Demosaic 和 AXI VDMA,后者將圖像存儲在 DDR4 幀緩沖區中。

然后,MicroBlaze V 處理器將使用 LWIP 從幀緩沖區讀取圖像,并通過 AXI Ethernet Lite 以以太網方式輸出。
MicroBlaze V 還將負責啟用和配置 樹莓派 攝像頭。為此,它使用了 AXI IIC 和 GPIO 模塊。
幀的抓取、顯示和控制流幀由運行在客戶端 PC 上的 Python 應用程序控制。
硬件設計
該項目以 MicroBlaze V 處理器為核心構建,該處理器本身連接到以下 IP 核。
AXI UART Lite - 支持狀態報告
AXI Ethernet Lite - 以 100 Mbps 的速度連接到主機
AXI timer - 輕量級 IP 堆棧的必需組件
AXI GPIO - 控制樹莓派攝像頭的電源啟用
AXI IIC - 配置 RPI 攝像頭。
AXI Interrupt Controller - 處理來自IIC、以太網精簡版和定時器的中斷

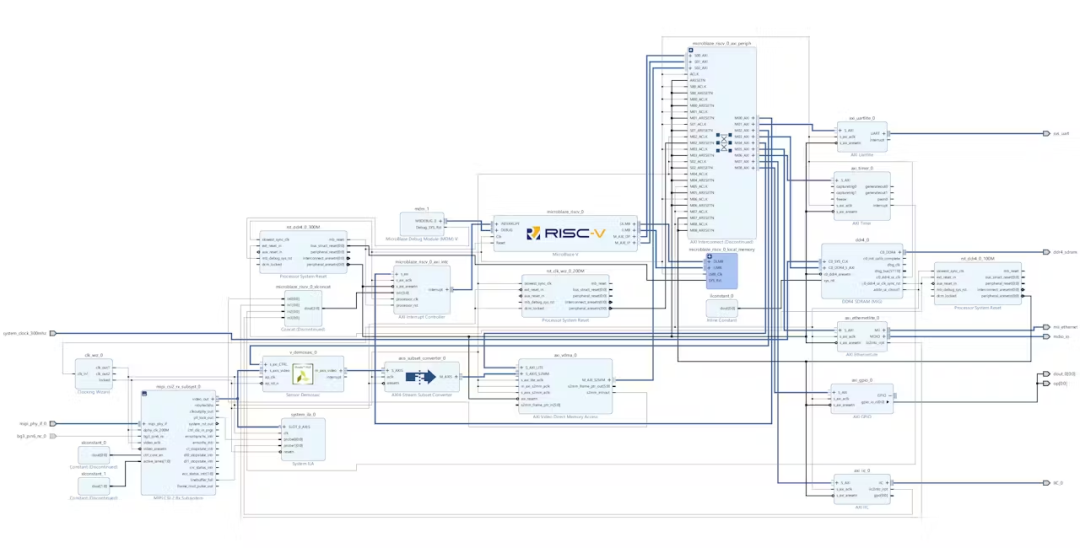

完整的設計如下所示,也可在Github上找到(鏈接在最后)。

圖像處理流程包括:
MIPI CSI2 RX Subsystem - 該子系統配置為支持 RAW10 位像素和 2 條 MIPI 通道。該模塊在 PL 設計中也直接啟用。
Demosaic - 配置為將 RAW10 像素轉換為 30 位(RGB)顏色通道
AXIS Subset Convertor - 該轉換器接收 30 位像素,并提取綠色通道的 8 位最高有效位。綠色通道包含灰度圖像所需的大部分光照強度信息。
VDMA - 配置為寫入 DDR4 幀緩沖區。
時鐘頻率分配很簡單,MicroBlaze V 的時鐘頻率為 300 MHz,由 DDR MIG 輸出(圖中以綠色顯示)。DPHY 和視頻流水線使用 200 MHz(圖中以粉色顯示),100 MHz(圖中以藍色顯示)也需要使用。
下一步是設計運行在 MicroBlaze V 上的嵌入式軟件。
嵌入式軟件
該應用軟件其中最重要的包括配置 RPI 攝像頭和運行用于以太網通信的 LWIP 協議棧。

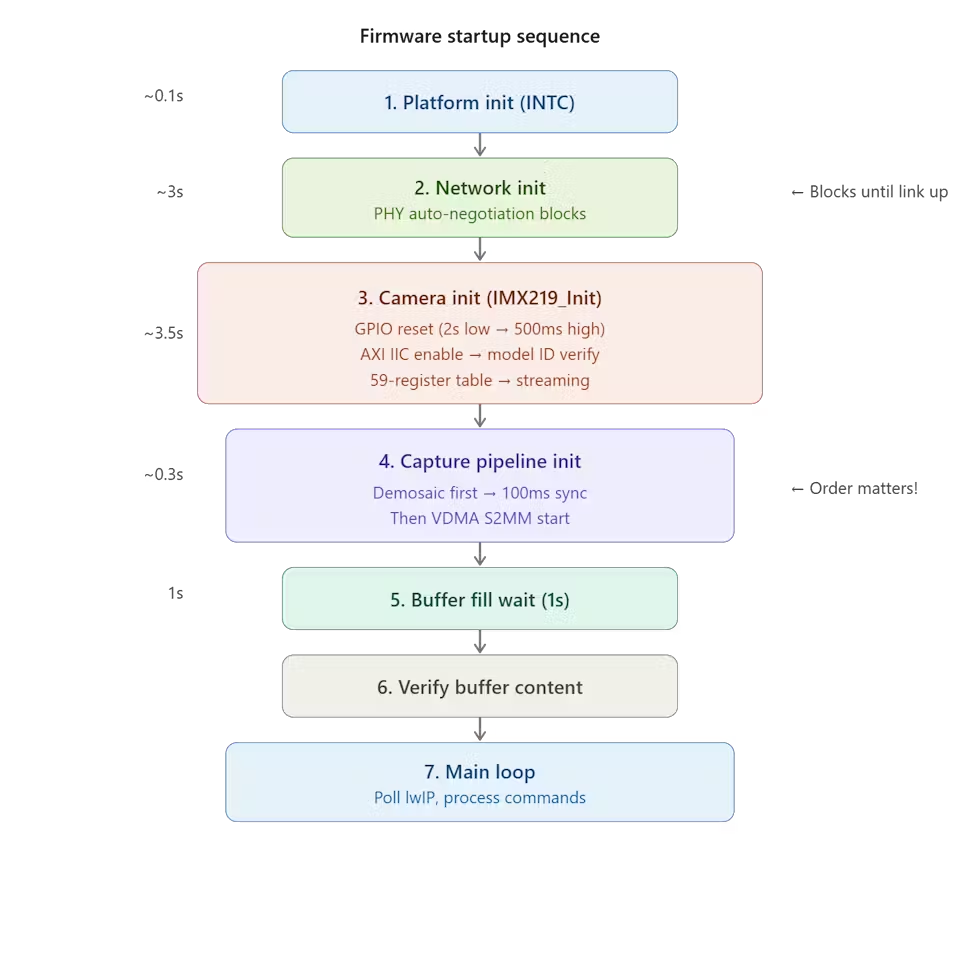

軟件應用程序的概覽如下所示,其結構簡單明了:首先初始化 LWIP 和相機,然后再啟動圖像處理流程。流程初始化完成后,程序?qū)⒉杉瘓D像,并運行主 LWIP 處理器,等待 Python 應用程序的指令。

應用程序軟件已上傳至GitHub(鏈接在最后) ,其中包含四個主要文件:app.c、app.h、imx_219_cam.c 和 imx219_cam.h。
imx219_cam.c 和 imx219_cam.h
通過 AXI IIC 處理 IMX219 相機傳感器的啟動。
初始化序列通過 AXI GPIO 對攝像頭進行斷電重啟,并初始化 AXI IIC 內核。然后,它通過讀取型號 ID (0x0219) 來驗證傳感器是否響應 IIC 命令。
app.c和app.h
該主要應用程序包含五個主要要素:
平臺初始化程序會設置 AXI 中斷控制器并將其連接到 MicroBlaze-V 異常處理系統。該程序未使用定時器,lwIP 以純輪詢模式運行,這足以滿足 UDP 的需求。
網絡初始化函數在啟動序列的早期被調用,因為在 PHY 自動協商期間 xemac_add 會阻塞。通過先執行此操作,可以在相機上電和配置期間建立以太網鏈路。lwIP RAW API 與綁定到端口 5001 的 UDP PCB 一起使用。
Camera Init調用 IMX219_Init,該 IMX219_Init 處理完整的電源循環和 I2C 配置序列。
捕獲數據流初始化首先啟動去馬賽克(以便在 VDMA 讀取視頻流之前正確格式化視頻流),等待 100 ms使其同步,然后配置并啟動 VDMA S2MM 通道,該通道使用 DDR4 內存和三幀緩沖區。如果 VDMA 報告 IntErr(由于捕獲到部分首幀),它會自動重置并重新啟動 VDMA 以進行恢復。
主循環輪詢 xemacif_input 以獲取傳入的 UDP 數據包。

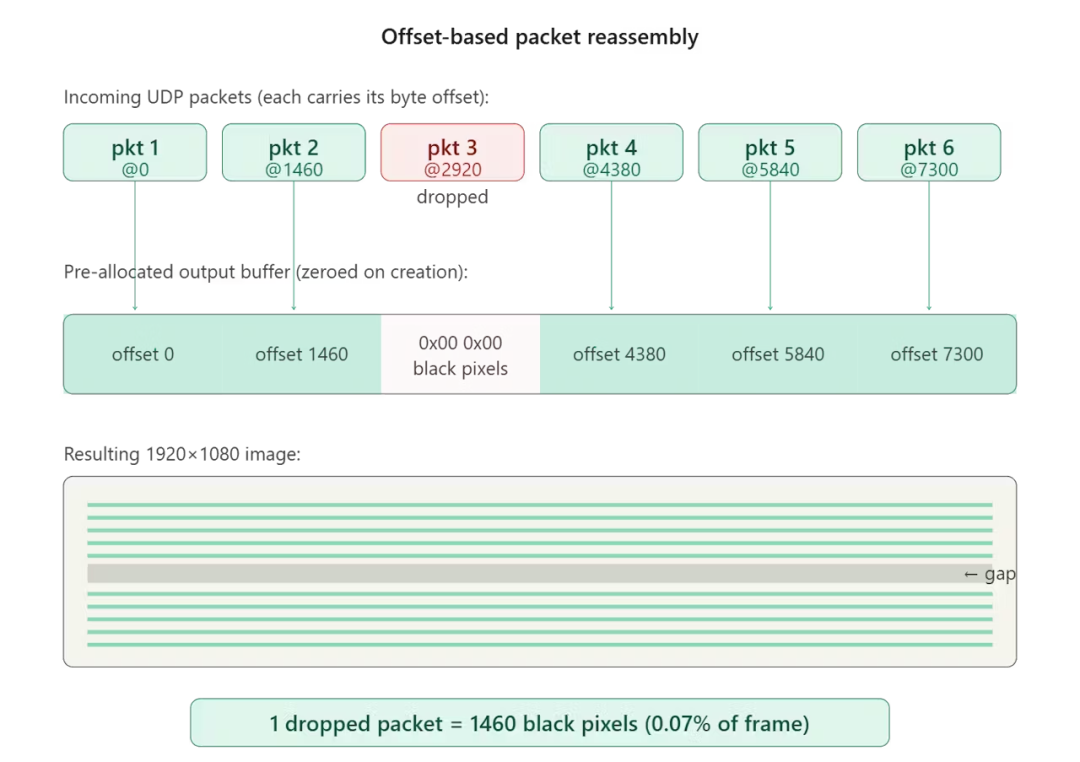

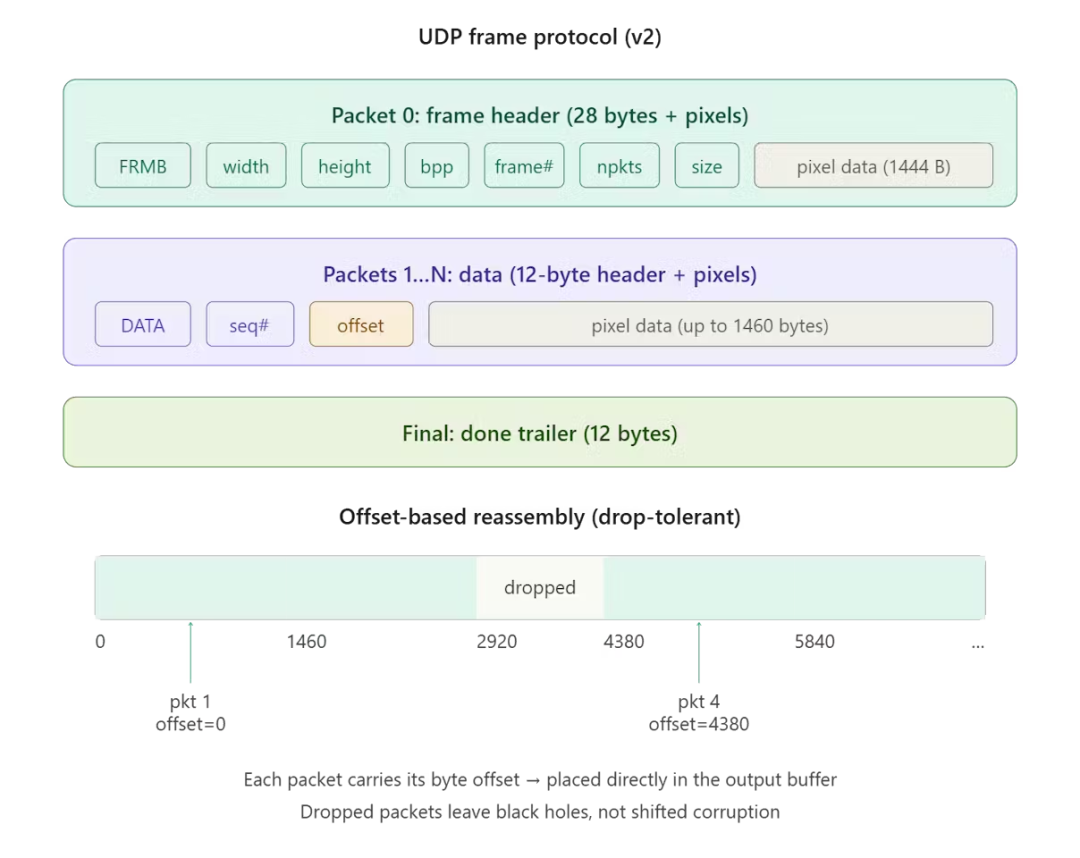

UDP幀協議使用帶有每個數據包序列號和字節偏移量的格式,以便即使數據包丟失,接收方也能正確放置數據。
每個數據包包含一個 12 字節的頭部,后跟最多 1460 字節的像素數據。幀頭部包含數據包總數和幀大小,以便接收器了解預期接收的數據。由于 AXI Ethernet Lite 只有一個發送緩沖區,因此數據包以 2 毫秒的間隔發送。

這種方法可以實現更強大的應用程序,并防止除丟包之外的圖像損壞(在這種配置下,丟包的情況很少見)。

Python應用程序
Python 應用程序旨在抓取幀并將其存儲為 PNG 或流式傳輸可選擇感興趣區域的圖像。
在流式傳輸過程中,Python 應用程序?qū)⒚?10 秒抓取一次全幀圖像,并進行更新,以便隨著場景的變化更新感興趣的區域。
Python客戶端是一個單文件程序,它通過UDP協議與MicroBlaze-V通信,并使用OpenCV將接收到的像素數據重新組裝成可查看的圖像。它有三種運行模式,這些模式的設計都考慮到了100Mbps鏈路和單緩沖區以太網MAC的限制。

首先要進行的是Socket建立。客戶端創建一個具有 8 MB 接收緩沖區的 UDP Socket。

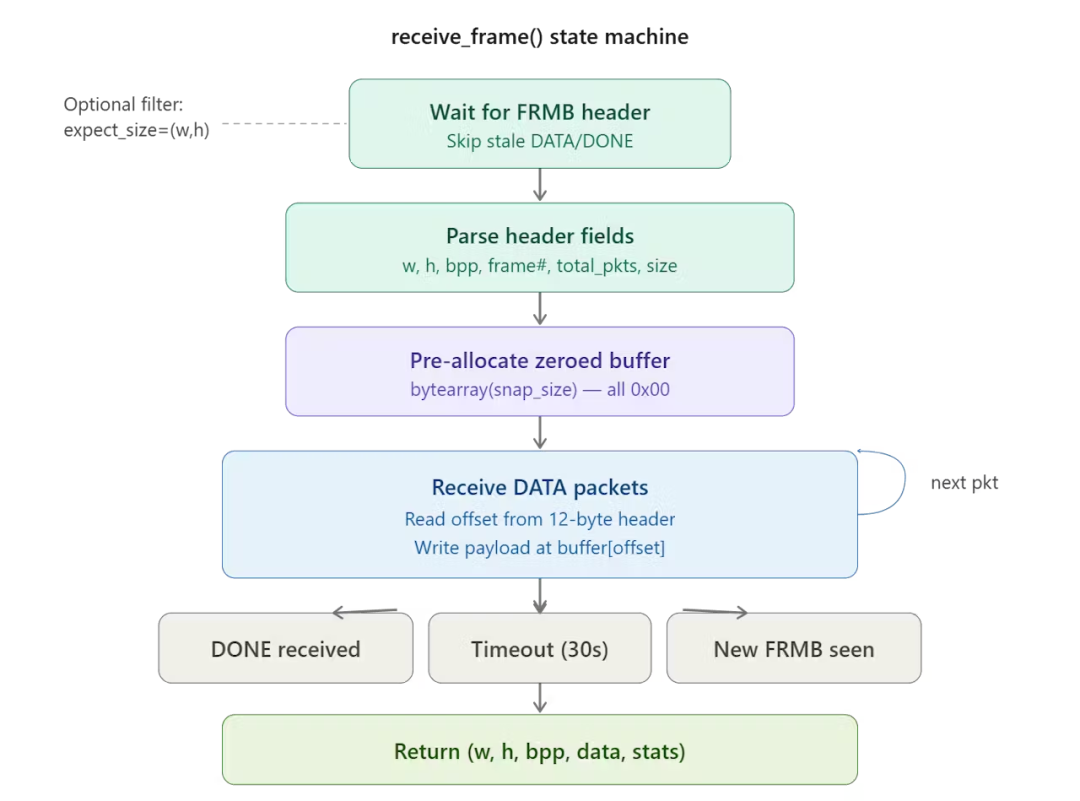

接收引擎 是客戶端的核心。它等待 FRMB 頭部數據包,提取幀尺寸、數據包總數和快照大小,然后預先分配一個大小恰好為該值的零字節數組。當數據包到達時,每個數據包都會被放置在其聲明的字節偏移量處。這使得整個系統具有容錯能力。

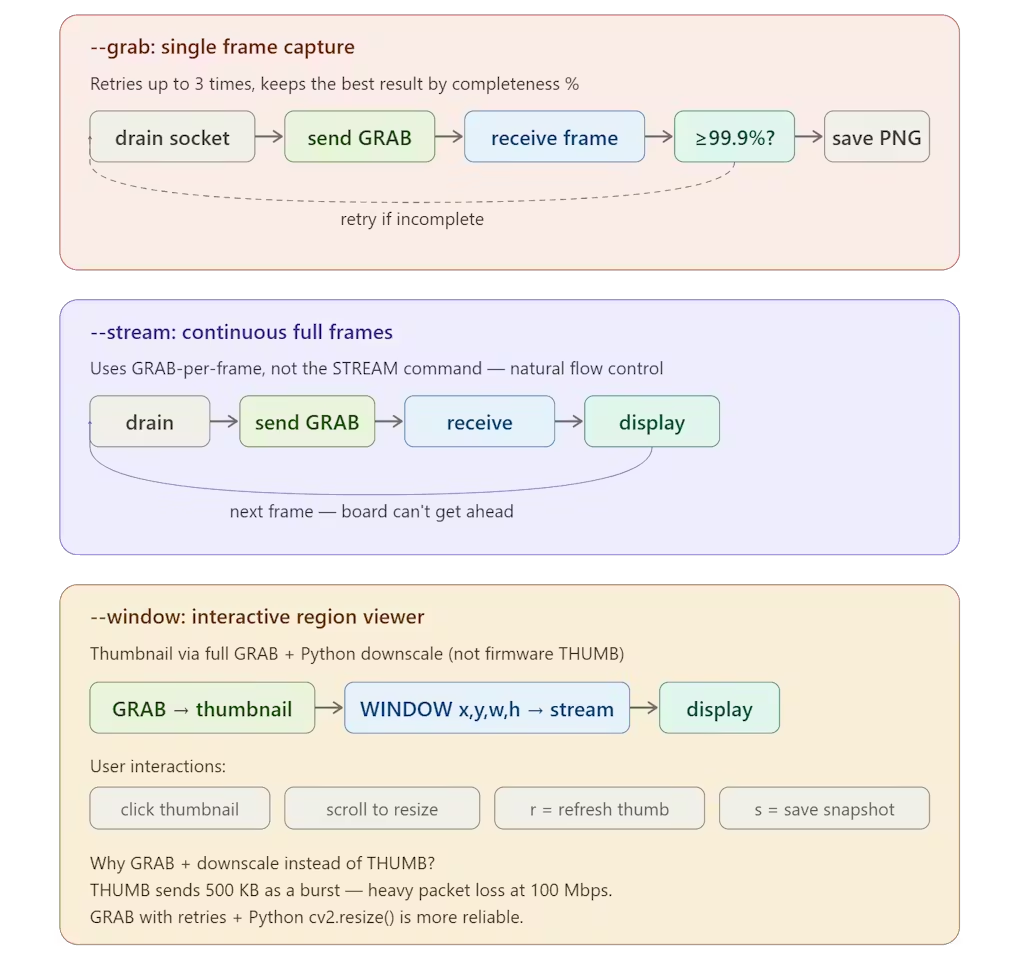

每種模式的關鍵設計選擇都歸結于相同的限制,AXI Ethernet Lite 的單個 TX 緩沖區在 100 Mbps 時無法處理連續的密集傳輸。
GRAB 模式通過重試機制解決這個問題,最多嘗試三次,并保留完成度最高的嘗試。
窗口模式通過減小傳輸幀的大小來解決這個問題,是速度最快的傳輸方式。一個 128×128 的窗口只有 16 KB,大約相當于 12 個數據包。
流模式通過不斷地從圖像中傳輸完整幀來解決這個問題,但是幀速率受到限制。

測試

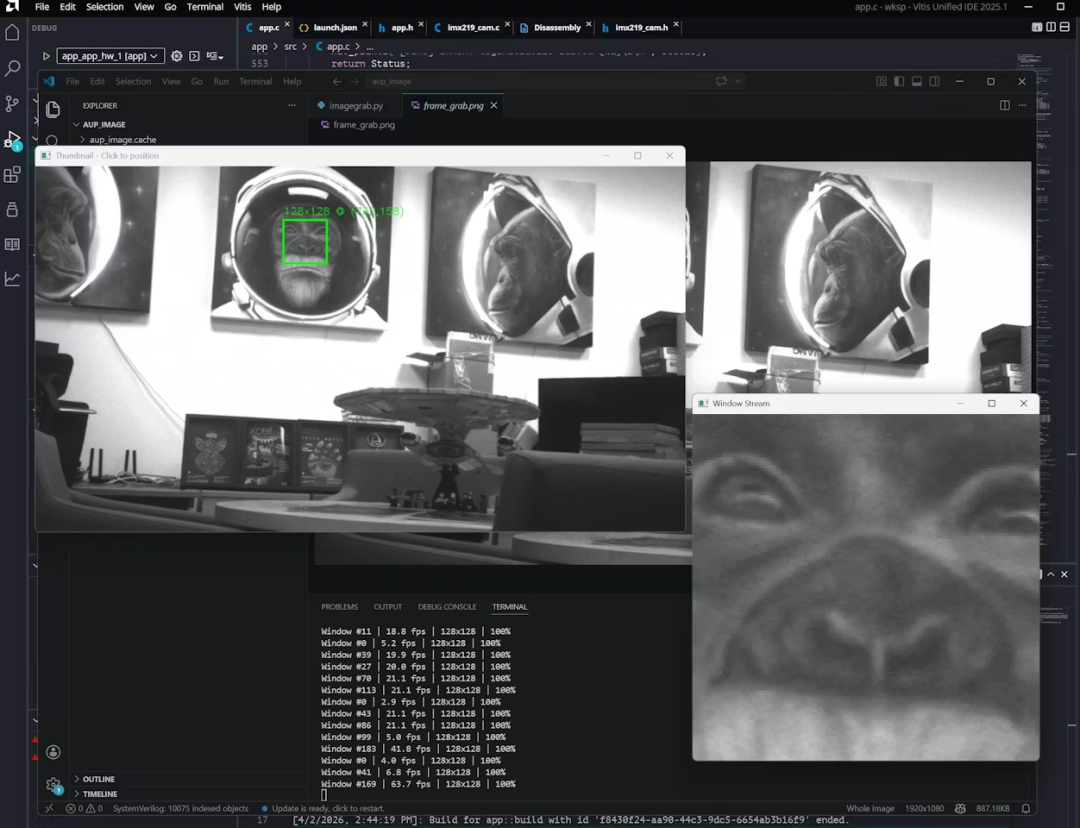

在硬件上運行 pythn 應用程序,結果顯示應用程序運行正常,符合預期。
窗口模式下運行時幀率約為 20-30 FPS,對于 100 MBps 的以太網連接來說還不錯。

總結
該項目演示了如何創建一個簡單的幀捕獲解決方案,使我們能夠在硬件上測試圖像處理算法,并將處理后的幀存儲起來以進行進一步分析。
本項目采用了純FPGA方案。還可以添加一些擴展功能,例如使用PCIe進行幀采集。
-
