一、前言

在汽車電子、工業自動化等眾多領域，CAN 總線作為一種可靠的通信協議被廣泛應用。而 AS32S601 芯片憑借其卓越的性能和可靠性，在這些領域也發揮著重要作用。其中，CAN Bus Off 功能作為 CAN 總線通信中的關鍵錯誤處理機制，對于保障整個通信網絡的穩定性具有重要意義。

二、CAN Bus Off 功能詳解

（一）定義與作用

CAN Bus Off（總線關閉）是指 CAN 節點因發送錯誤幀過多，超出設定數量后，被總線 “關閉” 進入 Bus Off 狀態。此時節點無法收發消息，直至被重置或自動恢復。其主要作用是防止故障節點持續干擾總線通信，確保其他正常節點能繼續工作。

（二）錯誤狀態分類

主動錯誤狀態（Error Active）：節點正常參與通信時的狀態。檢測到錯誤會發送主動錯誤標志（連續 6 個顯性位），強制中斷當前總線報文傳輸。

被動錯誤狀態（Error Passive）：節點發送或接收錯誤計數器超過 127 時進入。此狀態下節點雖能通信，但發送錯誤標志時用被動錯誤標志（連續 6 個隱性位），不會強制中斷總線報文傳輸。

總線關閉狀態（Bus Off）：最嚴重錯誤狀態，節點發送錯誤計數器（TEC）超過 255 時觸發。節點完全脫離總線，不能收發報文。

Bus Off機制的設計目的是為了避免某個設備因?yàn)樽陨碓颍ɡ缬布p壞）導致無法正確收發報文而不斷破壞總線的數據幀，從而影響其他正常節點通信。

三、Bus Off 產生原因與觸發條件

（一）產生原因

物理層故障：如 CAN_H/CAN_L 線路開路或短路（包括對電源或地短路）、終端電阻缺失、接地不良等，會影響信號傳輸?shù)耐暾院涂煽啃?，進而導致 CAN 節點出現錯誤幀。

信號干擾：強電磁干擾、強電流干擾會破壞 CAN 總線上傳輸?shù)男盘?，使?jié)點接收到錯誤的報文，從而引發錯誤計數器增加。

節點故障：CAN 控制器或收發器硬件損壞、軟件邏輯錯誤導致持續發送錯誤幀，會使節點自身發送錯誤幀數量迅速上升，最終觸發 Bus Off 狀態。

總線負載過高：CAN 總線負載率長期接近或超過理論上限（如 >70%），會導致報文無法及時發送，節點重試次數增加，錯誤計數累積。

（二）觸發機制

基于 CAN 協議定義的錯誤計數器機制，主要包括發送錯誤計數器（TEC）和接收錯誤計數器（REC）。當 TEC 超過閾值（通常為 255）時，節點進入 Bus Off 狀態。錯誤計數規則如下：

發送錯誤時：TEC + 8

接收錯誤時：REC + 1

成功發送后：TEC - 1（最低降至 0）

成功接收后：REC - 1（最低降至 0）

狀態轉換路徑依次為主動錯誤狀態 → 被動錯誤狀態 → 總線關閉狀態。

四、Bus Off 的檢測與解決測試

（一）檢測方法

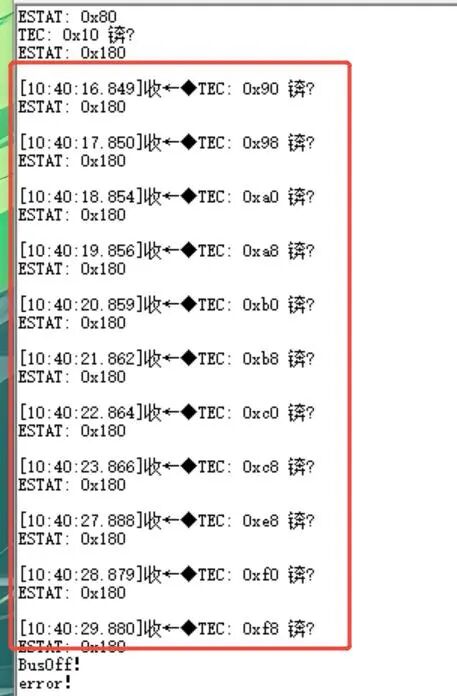

錯誤計數器監控：通過監控 TEC 和 REC 值預測節點狀態變化。當 TEC > 127 時進入被動錯誤狀態；TEC > 255 時進入 Bus Off 狀態?？墒褂萌缦麓a監控并打印 TEC 計數：

2.狀態寄存器查詢：在錯誤中斷處理邏輯中查詢 CAN 控制器的狀態寄存器相應位。示例代碼如下：

（二）解決方案

自動恢復：若支持自動恢復功能（auto bus on），可使用以下代碼開啟：

2.手動恢復：需重置 CAN 控制器或重新初始化 CAN 節點。讓 CAN 進入初始化模式，再進入正常工作模式。示例代碼如下：

3.快慢恢復策略

快恢復適用于臨時性錯誤，短時間內（如 50ms）嘗試恢復；慢恢復適用于較長時間（如 1s）后恢復，避免頻繁錯誤影響系統。代碼示例如下：

五、Bus Off 的影響與后果

（一）對節點的影響

通信能力喪失：節點無法發送報文或應答總線上的報文，也不能對總線產生任何影響，但部分實現下仍可接收總線上的數據。

功能限制：雖然 ECU 節點從總線脫離，但 ECU 依然正常運行，所有任務仍被操作系統調度。

（二）對系統的影響

保護機制：防止故障節點不斷發送錯誤幀，影響整個網絡的通信質量，確保其他正常節點可以繼續通信。

潛在風險：若關鍵節點進入 Bus Off 且無法恢復，可能導致系統功能降級或失效，在安全關鍵系統中可能引發更嚴重的后果。

總結

CAN Bus Off 功能作為 CAN 總線通信中的重要錯誤處理機制，在 AS32S601 芯片中得到了良好的支持和實現。通過深入了解其原理、產生原因、觸發條件以及檢測和恢復方法，我們能夠更好地應對 CAN 總線通信中可能出現的問題，提高系統的可靠性。在實際應用中，應根據系統需求選擇合適的檢測和恢復策略，平衡系統可靠性和響應速度。
