說起來，每次看到新來的工程師對著PCB設計軟件猛點"自動布線"按鈕，我都忍不住想上去攔一把。不是我看不起自動布線這功能，坦白講對于低速、低復雜度的板子，它確實香——省時省力，還能保證基本連通性。但問題是，只要你做的板子稍微"快"一點、復雜一點，自動布線分分鐘給你埋雷。

按我的經驗，很多硬件工程師入門的時候都踩過這個坑：板子畫完，原理圖沒問題，器件也選對了，布局布線全靠軟件自動搞定。結果一打樣回來，調不通、誤碼率超標、EMC過不了……一查原因，十有八九就是布線埋下的隱患。今天就跟大家嘮嘮，高速數字PCB為什么不能全自動布線，人工布線的底線到底在哪里。

先搞清楚：高速信號到底有什么不一樣？

很多剛?cè)胄械呐笥芽赡苡X得，PCB布線不就是把線連上嘛，能有什么玄機？說這話的人，十有八九沒做過10Gbps以上的項目。

低速信號在板子上跑，說白了就是"數字0和1"慢慢悠悠地溜過去，沿途有點干擾、有點反射，都不是什么大事，接收端有足夠的裕量來消化這些問題。但高速信號完全不是一個邏輯——它們是以電磁波的形式在傳輸線上跑的，頻率一高，信號完整性問題就全冒出來了。

舉個直白的例子，5GHz的信號，波長大概是3厘米。當你的走線長度接近這個量級的時候，導線就不再是簡單的"導線"了，它變成了天線、變成了傳輸線。阻抗必須嚴格匹配，否則信號一進門就被彈回去，過沖、欠沖、振鈴，一連串問題全來了。

行業默認的標準：?jiǎn)味诵盘?hào)阻抗50歐姆，差分對100歐姆。偏差個10%，高速場景下可能就出問題了。這精度要求，自動布線那個"差不多就行"的邏輯，根本兜不住。

自動布線到底哪里不行？

我跟你說，自動布線器本質就是個"走迷宮高手"，它的核心邏輯是：找到一條路徑把A點到B點連起來，順便滿足你設定的間距、線寬規則。它不關心信號是跑5Mbps還是5Gbps，不關心你這條線是時鐘還是普通IO，更不關心回流路徑是不是繞了十萬八千里。

放到高速場景下，這就會引發一系列連鎖反應。

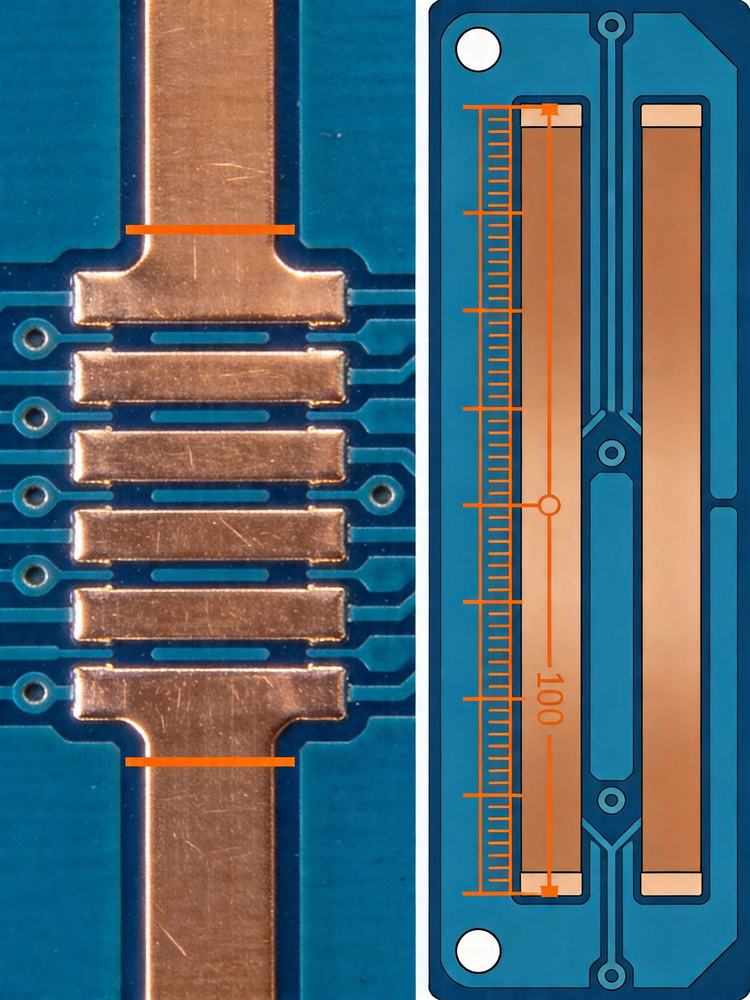

第一，阻抗控制直接抓瞎

高速信號要求阻抗連續、精確匹配。決定阻抗的因素有四個：線寬、銅厚、介質厚度、介電常數。自動布線只會傻傻地按你預設的線寬走，但線走到拐角、走到過孔、走到換層的地方，阻抗早就不知道飄到哪里去了。

我見過最離譜的案例，一塊PCIE Gen3的板子，自動布線出來的走線，阻抗誤差超過20%。你說這板子能用嗎？

第二，差分對等長是個玄學

USB、HDMI、PCIE、以太網，這些高速接口全靠差分對傳輸數據。差分對的原理很簡單：兩根線跑相反的信號，接收端一減，干擾全沒了。但代價是，這兩根線必須等長、等距、對稱，長度差要控制在5mil以內，間距必須恒定。

自動布線能做好這個？做夢去吧。它要么給你繞成一長一短，要么兩根線各走各的，間距忽大忽小。這直接導致的問題就是時序錯位、共模噪聲飆升、眼圖閉合——每個都是高速設計的死穴。

第三，串?dāng)_控制想都別想

高速PCB走線密集，相鄰走線之間會通過電磁場耦合產生串?dāng)_。學過電磁學的都知道，串?dāng)_強度和間距的平方成反比，和平行長度成正比。3W原則（間距≥3倍線寬）不是說著玩的。

自動布線追求的是布通率，它才不管你兩條高速線是不是緊貼著走了十幾毫米。這種板子回來，一測試，近端串?dāng)_、遠端串?dāng)_，雙雙超標，調都不知道從哪里下手。

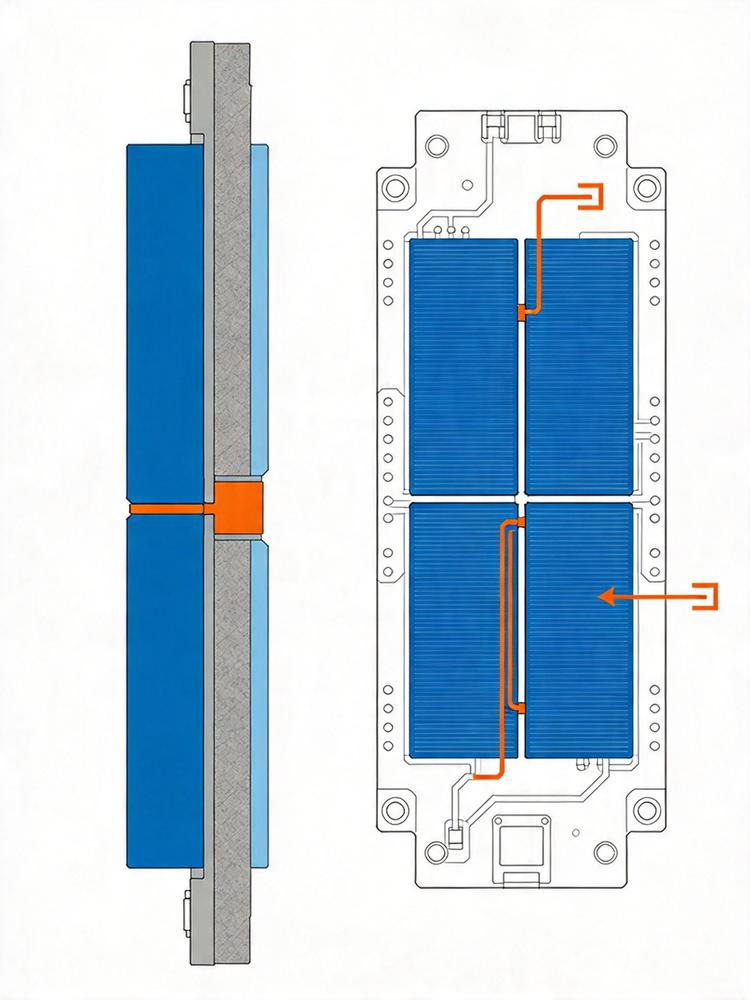

第四，回流路徑說扔就扔

這是最容易忽略但最致命的問題。高速信號不是單程車票，它必須要有回流，而且回流路徑越短、環路面積越小越好。理想情況是走線正下方有個完整的地平面，回流就貼著信號走，環路面積接近于零。

自動布線最常干的事：跨分割走線、繞開過孔、穿個過孔換層——每一步都在折騰回流路徑。結果就是環路面積翻著倍地漲，EMC輻射直接爆表。

人工布線的底線在哪里？

說了這么多自動布線的問題，那人工布線是不是就高枕無憂了？也不盡然。關鍵是要知道哪些地方必須手動來，哪些地方可以交給軟件。

按我的經驗，這幾類信號必須人工手動布線：

第一，時鐘和PLL相關線路。晶振、時鐘發生器、PLL這些，是整個板子的"心跳"。時鐘線必須最短、最直，回流路徑必須完整，而且要遠離干擾源。自動布線分分鐘給你繞個幾圈，信不信？

第二，所有差分對。USB、HDMI、PCIE、SATA、MIPI、以太網，但凡帶差分的信號，都得手動盯著。線寬、間距、等長，一個參數都不能馬虎。

第三，DDR內存總線。這玩意兒等長要求極其變態，數據組、地址組、控制組，每一組都有嚴格的長度匹配要求，誤差通常要控制在±5mil以內。自動布線？洗洗睡吧。

第四，電源和功率回路。雖然不是"高速"，但大電流路徑同樣需要精心規劃——銅皮要寬、過孔要多、環路面積要小，否則壓降過大、發熱嚴重。

第五，敏感模擬信號。ADC前端、傳感器信號、射頻走線，這些模擬信號的布線直接影響噪聲底，自動布線出來的走線分分鐘把信噪比拉垮。

半自動才是正解

其實吧，真正高效的做法是半自動布線：人工先把關鍵信號、高精度要求的信號布好，鎖定；然后讓自動布線去跑剩下的普通信號。

具體流程是這樣?jì)饍旱模合雀鶕?jù)原理圖和 datasheet 確定疊層結構、阻抗目標；然后手動布線所有關鍵信號（時鐘、差分對、DDR等）；接著設置好規則約束，讓自動布線去處理電源、地、低速信號這些"不太講究"的線路；最后再整體檢查一遍，手動微調。

這樣做的好處是既保證了高速信號的質量，又兼顧了設計效率。關鍵是工程師要有判斷力，知道哪些該手動、哪些可以交給軟件。

幾個常見誤區

最后說幾個新人特別容易踩的坑，大家引以為戒。

誤區一：規則設好了就萬事大吉。錯，規則只是告訴軟件"你應該怎么走"，不代表軟件一定能走出來、走出來的一定對。規則設完必須檢查結果。

誤區二：仿真過了就不用管。仿真軟件再強，也只是數學模型，和真實板子之間總有差距。仿真通過只能說明"大概率沒問題"，不代表"一定沒問題"。

誤區三：板子回來調一調就能搞定。實話告訴你，高速PCB的布線問題，在板子回來之后能調的空間極其有限。很多問題，比如阻抗不匹配、串?dāng)_超標、EMC輻射，在設計階段不解決，回來之后就只能改板重來。

總結一下

說了這么多，其實核心就一句話：低速看連通，高速看阻抗。

自動布線對于簡單板子是好工具，但對于高速數字PCB，它只能作為輔助，真正的設計質量還得靠工程師的經驗和判斷。

把連通做好是合格工程師，把高速信號做好才是資深工程師。希望今天的分享對你有幫助，下次布線的時候，別再無腦點自動了，先問問自己：這條線，是高速的嗎？
