在便攜設備追求多功能融合的當下，續航仍是穿戴設備及便攜影像系統的核心瓶頸。如今，智能手表、手環等穿戴設備不僅要實現心率、血氧等PPG健康監測，還要搭載多元功能；便攜影像設備則在追求高清拍攝、快速對焦與光學防抖的同時，不斷向輕薄化、小型化升級。功能的疊加使得設備功耗持續攀升，而受限于便攜性要求，設備內置電池的容量難以大幅提升，傳統電源方案的短板愈發凸顯，續航不足已成為制約用戶體驗、阻礙行業升級的關鍵因素，如何在有限電量下實現更持久的穩定運行，成為行業亟待解決的核心難題。

艾為電子推出全新超低功耗Buck-Boost AWP3770X系列芯片，從靜態功耗、轉換效率到動態適配性全面優化。精準破解傳統方案靜態功耗高、轉換效率不足、動態適配性弱等痛點，為智能終端提供高效、穩定、低噪的電壓輸出解決方案。

一、PPG供電痛點及解決方案

低 VF LED 倒逼電源方案升級

在可穿戴設備中，PPG（光電容積脈搏波）技術已廣泛用于心率、血氧監測。為進一步降低整機功耗，行業正逐步采用低正向電壓（VF）LED，使得 PPG 模組的工作電壓從傳統 4.5V 降至 3.5V。但手表內置鋰電池滿電電壓約 4.2V，明顯高于模組實際供電需求。傳統 Boost 升壓電路無法實現降壓，無法滿足這種既需要降壓又需要升壓的寬電壓供電需求。

兼具升降壓能力的Buck?Boost 架構因此成為更合適的選擇，它可根據電池剩余電量靈活調節輸出電壓，確保設備在全電量區間穩定運行，完美適配低 VF LED的供電要求。

持續點亮帶來的續航壓力及解決方案

PPG 功能依靠 LED 發光與光電二極管接收信號協同工作，即便 LED 采用低頻間歇點亮方式，長期佩戴下累計功耗依然偏高，直接制約穿戴設備續航。同時，LED 每次點亮帶來的瞬時電流沖擊，極易引發供電電壓跌落；而 PPG采樣具備高精度特性，電壓跌落時會導致采樣數據失真，迫使系統延長點亮?xí)r間以保證數據采樣精準。且在負載跳變穩定后，又要求供電紋波在多次采樣期間保持高度一致，紋波差異過大會直接導致采樣數據一致性變差。

可見，PPG 對供電端的兩大核心挑戰：

一是負載跳變響應速度要快。

二是負載跳變穩定后紋波一致性要好，這兩點直接決定穿戴設備的續航能力與監測精度。

針對上述嚴苛需求，AWP3770X系列展現出優異性能：負載跳變恢復時間可控制在 10μs 內，優于行業常見的 15μs 以上水平；多次跳變后紋波偏差仍保持在 10mV 以內，顯著優于同類產品 25mV 以上的典型表現。憑借快速響應與出色紋波控制，該方案可有效提升續航表現與監測精度，高度匹配 PPG 應用的供電需求。

圖1 AWP3770X動態跳變結果

二、VCM供電痛點及解決方案

固定電壓供電導致的能量浪費及解決方案

在影像系統中，傳統VCM（音圈馬達）多采用固定高電壓的LDO供電方案。由于VCM負載阻抗固定，其工作電流隨AF（自動對焦）/OIS（光學防抖）工況動態變化——在低電流工作場景下，VCM實際所需的供電電壓本應同步降低，但固定高壓供電方式仍持續輸出額定高電壓，導致多余電壓轉化為無效功耗。這不僅加劇系統發熱，還直接縮短設備續航。

因此，采用動態電壓調節方案，使供電電壓實時匹配馬達工作電流，從根源上消除能量浪費，已成為VCM供電設計的必然趨勢。

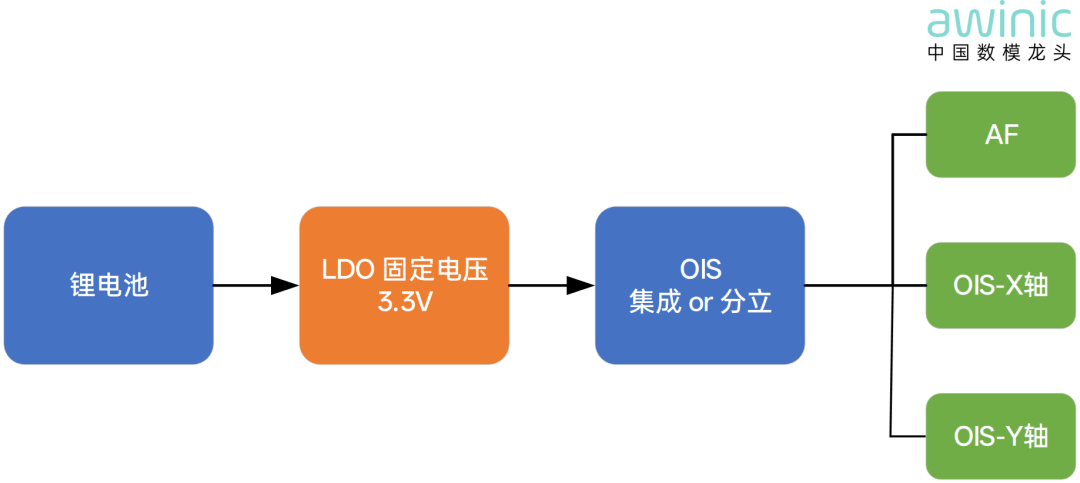

圖2 傳統VCM供電方案

針對影像系統中傳統 VCM 固定電壓供電的能效瓶頸，艾為推出AWP37702 Buck-Boost 動態供電芯片，提供高效易落地的解決方案。相比傳統方案，動態調壓供電具備兩大核心優勢：

一方面，供電電壓可根據馬達實際工作電流動態調節，從源頭降低無效功耗。芯片實時跟隨AF/OIS控制信號，靈活調整輸出電壓，精準匹配馬達實時電流需求，避免固定高壓造成的能量浪費，在不影響對焦速度與防抖性能的前提下，有效降功耗、減發熱、延續航。

另一方面，Buck-Boost 開關架構在效率上顯著優于傳統 LDO。傳統LDO采用線性降壓，壓差較大時效率偏低、發熱明顯；而AWP37702采用開關型 Buck-Boost 架構，電源轉換效率更高。以 4V 轉 3.3V/0.2A 工況下效率可達 95%，遠高于傳統 LDO 約 82.5% 的水平。

實際測試表明，相較于傳統固定電壓方案，基于AWP37702的 VCM 動態調壓供電可實現平均約33%的功耗節省，是新一代影像系統供電設計的理想選擇。

圖3 VCM動態調壓供電方案

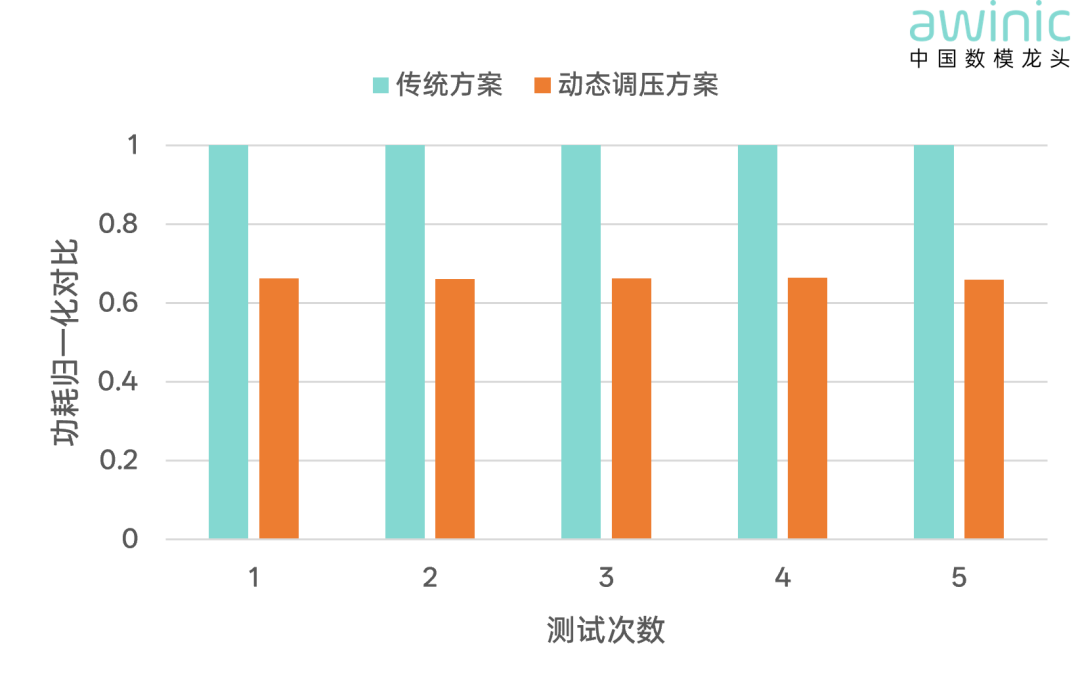

圖4 VCM傳統供電方案VS動態調壓方案功耗效果

AWP3770X產品介紹

l 輸入電壓范圍：2.2V ~ 5.5V

l 輸出電壓范圍：2.025V ~ 5.2V（AWP37701Z）

1.4V ~ 4.575V（AWP37702）

l 超低靜態電流：2.8μA

l 超低關斷電流：0.3μA

l 支持動態電壓調節控制

AWP37701Z斜率：1V/ms, 2.5V/ms, 5V/ms,10V/ms

AWP37702斜率：2V/ms, 5V/ms, 10V/ms,20V/ms

l 自動選擇 PFM 模式和強制 PWM 模式

l 高達 1MHz 的 I2C 接口（支持1.2V I/O電平）

l 最大連續輸出電流：

VIN ≥ 2.2V, VOUT = 3.5V 時，IOUT最高可達 0.8A

VIN ≥ 2.5V, VOUT = 3.5V 時，IOUT最高可達 1A

VIN ≥ 3.3V, VOUT = 3.5V 時，IOUT最高可達 1.5A

l 小型化方案：WLCSP 1.3mm×1.3mm-9B芯片+ 0603電感（1.6mm×0.8mm），可滿足1.5A帶載需求

圖5 AWP3770X封裝信息

圖6 AWP3770X典型應用圖

從可穿戴設備 PPG 精準供電，到影像系統 VCM 動態調壓，艾為 AWP3770X 系列 Buck-Boost 芯片以更低靜態功耗、更快瞬態響應、更高轉換效率，切實解決便攜設備續航與性能的雙重難題。在終端產品持續向輕薄化、多功能化升級的趨勢下，高效電源方案已成為提升產品競爭力的關鍵一環。未來，艾為也將持續深耕電源技術，以更優質的器件與方案，為穿戴、影像及更多智能終端場景注入持久動力。
