在醫療智能化與精準化需求日益提升的背景下，高端醫療機器人數據管理系統作為保障醫療數據實時處理、存儲與傳輸?shù)暮诵膯卧涔╇娕c管理的穩定性、效率及可靠性直接決定了整個系統的數據完整性與持續運行能力。電源與負載管理電路是此系統的“能量樞紐與智能開關”，負責為計算核心、高速存儲、傳感器陣列及通信模塊等關鍵負載提供純凈、高效且受控的電能。功率MOSFET的選型，深刻影響著系統的功率密度、熱表現、電磁干擾及長期無故障運行。本文針對高端醫療機器人數據管理系統這一對可靠性、效率、空間及噪聲要求極為嚴苛的應用場景，深入分析關鍵功率節點的MOSFET選型考量，提供一套完整、優化的器件推薦方案。

圖1: 高端醫療機器人數據管理系統方案與適用功率器件型號分析推薦VBQA4317與VBMB17R15SE與VBL1206與產品應用拓撲圖_01_total

MOSFET選型詳細分析
1. VBMB17R15SE (N-MOS, 700V, 15A, TO-220F)
角色定位：系統前端AC-DC或隔離DC-DC主開關
技術深入分析：
電壓應力與高可靠性： 醫療設備通常要求極高的電氣安全與電網適應性。700V的高耐壓結合SJ_Deep-Trench（深溝槽超級結）技術，為輸入級（如85-265VAC寬范圍輸入）提供了充裕的電壓裕量，能有效抵御電網浪涌并降低開關應力。TO-220F絕緣封裝符合增強絕緣需求，便于安全安裝，滿足醫療設備對漏電流與隔離的嚴格要求。
能效與功率密度： 在700V等級下實現260mΩ (@10V)的低導通電阻，顯著降低了主功率回路的導通損耗。其優異的開關特性有助于提升開關頻率，從而減小變壓器和濾波元件體積，提升電源模塊的功率密度，為緊湊的醫療機器人機柜內部節省寶貴空間。
系統集成： 15A的電流能力足以應對數據管理系統主電源（通常100W-500W）的需求，是高可靠性、高密度前端電源設計的堅實基石。
2. VBL1206 (N-MOS, 20V, 85A, TO-263)
角色定位：核心計算單元（如CPU/GPU/FPGA）的負載點（PoL）同步整流或直連供電開關
擴展應用分析：
極致低壓大電流性能： 現代醫療機器人數據處理單元功耗日益增長，需大電流、低電壓（如1.8V, 3.3V, 5V, 12V）供電。VBL1206具備僅6mΩ (@4.5V) 的超低導通電阻和85A的連續電流能力，在20V耐壓下提供充足裕度。這能最大限度地降低供電路徑的傳導損耗，提升整體能效，并減少由損耗帶來的熱管理負擔。
動態響應與熱管理： 采用先進的Trench技術，具有優異的開關速度和柵極控制特性，非常適合高頻同步整流或作為核心電源的二次側開關。TO-263（D2PAK）封裝提供卓越的散熱能力，可通過PCB大面積敷銅將大電流產生的熱量高效散出，確保計算核心在重載下的穩定運行與長壽命。
空間優化： 相較于TO-247等更大封裝，TO-263在保持強大電流處理能力的同時，具有更小的占板面積，有利于在密集的服務器式主板布局中實現高功率密度設計。
3. VBQA4317 (Dual P-MOS, -30V, -30A per Ch, DFN8(5X6)-B)

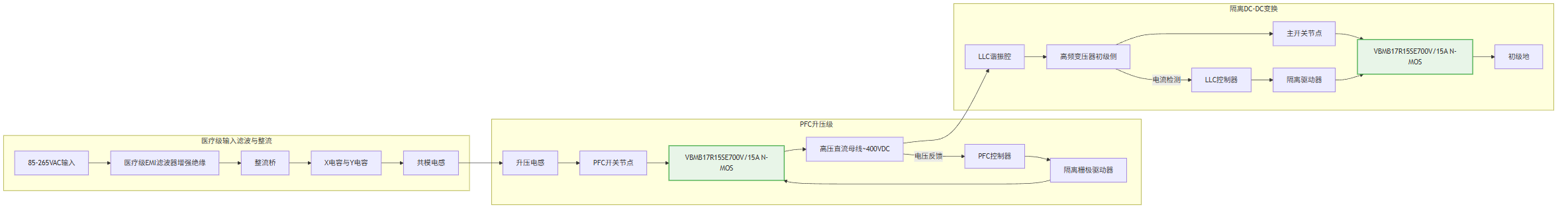

圖2: 高端醫療機器人數據管理系統方案與適用功率器件型號分析推薦VBQA4317與VBMB17R15SE與VBL1206與產品應用拓撲圖_02_hv

角色定位：多路高速存儲（如NVMe SSD）與高帶寬通信模塊的電源路徑管理與熱插拔控制
精細化電源與功能管理：
高集成度大電流負載管理： 采用DFN8(5X6)封裝的雙路P溝道MOSFET，集成兩個參數一致的-30V/-30A MOSFET。其-30V耐壓完美適配12V或5V背板總線。該器件可用于獨立控制兩路大電流負載（如多個SSD或光通信模塊）的電源通斷，實現基于數據流量或錯誤檢測的智能上下電管理，比使用分立器件大幅節省PCB面積。
高效節能與低壓降： 導通電阻低至19mΩ (@10V)，確保了在導通狀態下極低的功率損耗和電壓降，為對電壓精度敏感的存儲和通信芯片提供高質量電源。利用P-MOS作為高側開關，可由管理控制器（BMC或MCU）通過驅動電路直接控制，實現精準的時序管理與故障隔離。
安全與可靠性： Trench技術保證了穩定可靠的開關性能。雙路獨立控制允許系統在檢測到單個模塊故障（如SSD過熱、通信模塊異常）時單獨將其斷電，而不影響其他模塊運行，極大增強了系統冗余性與可維護性，符合醫療設備高可用性要求。
系統級設計與應用建議
驅動電路設計要點：
1. 高壓側驅動 (VBMB17R15SE)： 需搭配隔離型柵極驅動器或集成隔離的電源控制器，確保驅動安全可靠，并優化開關軌跡以降低EMI。
2. 核心供電開關 (VBL1206)： 通常集成于多相Buck控制器或DrMOS之下，需確保柵極驅動具備強大的拉灌電流能力，以實現快速開關，滿足CPU動態負載變化（DVFS）的瞬態響應要求。
3. 負載路徑開關 (VBQA4317)： 需要配置合適的柵極驅動電路以實現快速、受控的開關。可集成電流檢測與限流功能，實現完善的熱插拔保護。

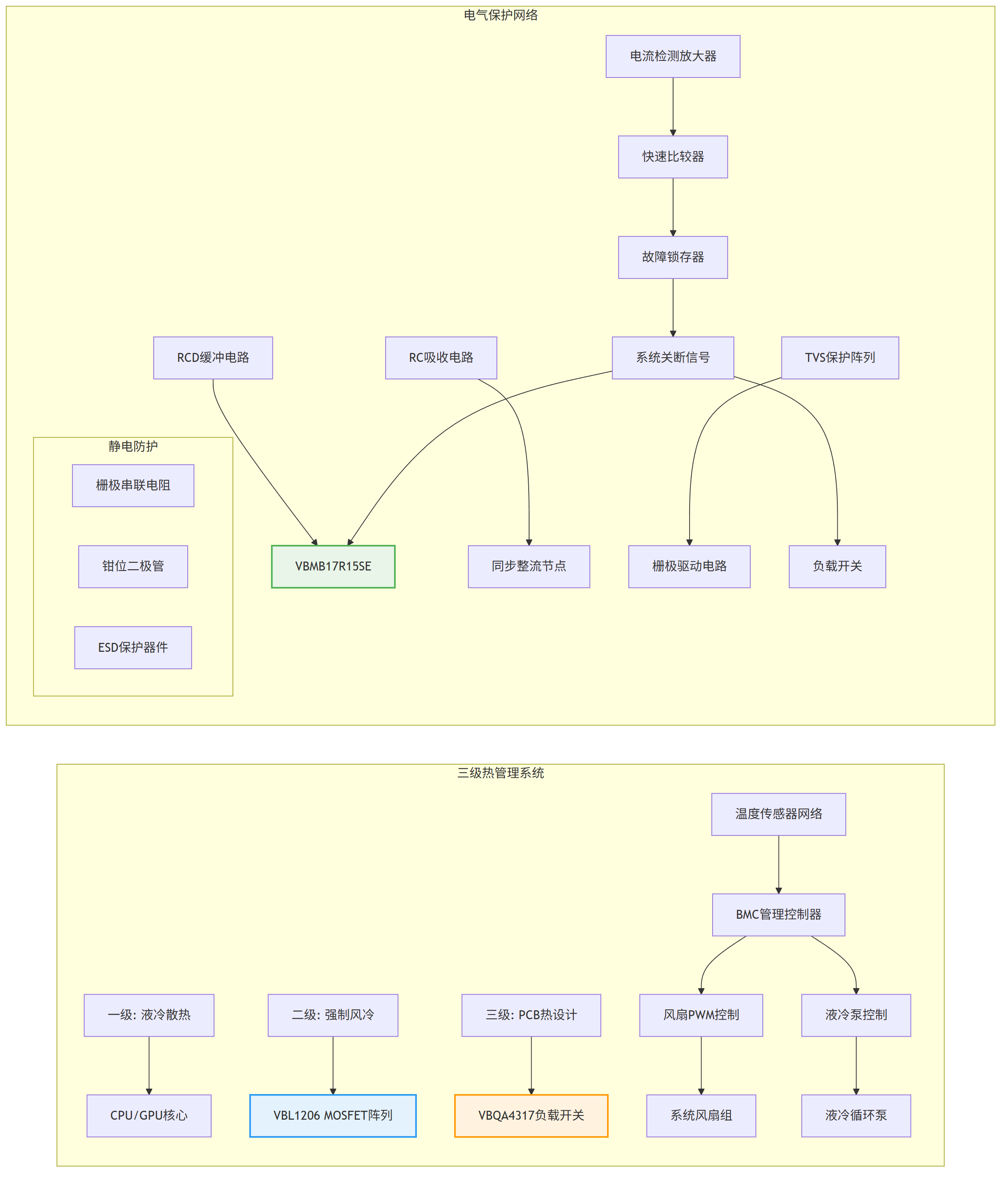

熱管理與EMC設計：
1. 分級熱設計： VBMB17R15SE需考慮在電源模塊內進行獨立散熱；VBL1206必須依賴高質量的PCB熱設計（多層、厚銅、熱過孔）；VBQA4317需借助PCB敷銅散熱，對于持續大電流應用可考慮附加小型散熱片。
2. EMI抑制： 在VBMB17R15SE的開關節點需精心布局，并可采用RC緩沖或磁珠來抑制高頻噪聲。VBL1206所在的大電流Buck電路，其輸入輸出電容的布局與環路面積控制至關重要，以最小化輻射噪聲。
可靠性增強措施：
1. 降額設計： 高壓MOSFET工作電壓不超過額定值的70-80%；所有MOSFET的電流需根據實際工作結溫進行充分降額。
2. 保護電路： 為VBQA4317控制的每條負載路徑增設精密電流監測與快速電子保險絲，防止短路或過載損壞。
3. 靜電與瞬態防護： 所有MOSFET的柵極應配置串聯電阻和鉗位保護。在VBQA4317的源漏之間可并聯TVS管，以吸收背板熱插拔或感性負載斷開時產生的電壓尖峰。
結論

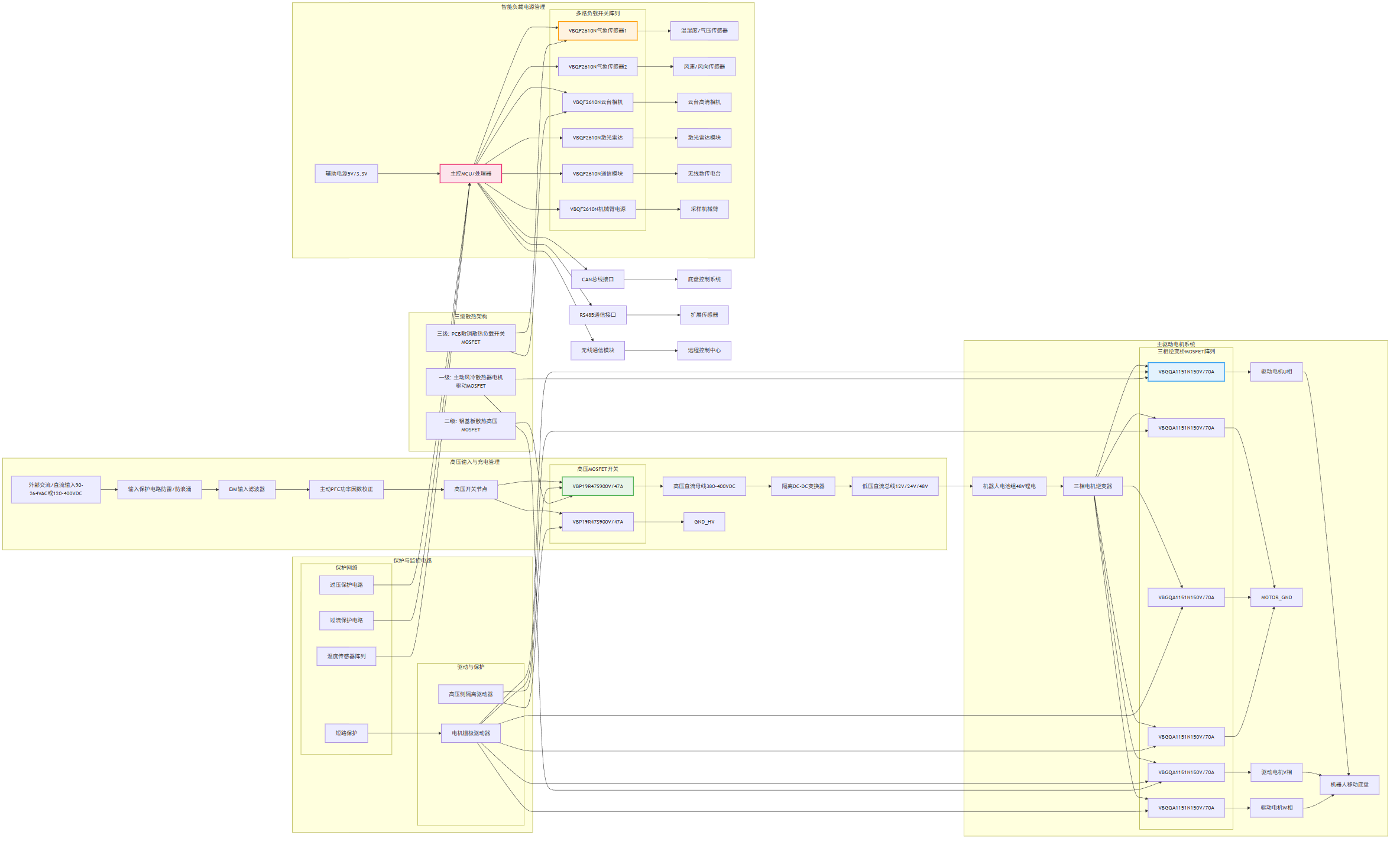

圖3: 高端醫療機器人數據管理系統方案與適用功率器件型號分析推薦VBQA4317與VBMB17R15SE與VBL1206與產品應用拓撲圖_03_core

在高端醫療機器人數據管理系統的電源與負載管理設計中，功率MOSFET的選型是實現高可靠、高密度、智能化供電的關鍵。本文推薦的三級MOSFET方案體現了精準、高效且可靠的設計理念：
核心價值體現在：
1. 全鏈路可靠性與效率兼顧： 從前端高壓輸入的高可靠隔離轉換（VBMB17R15SE），到核心計算單元的極致高效供電（VBL1206），再到關鍵外設的智能大電流管理（VBQA4317），全方位保障了電能轉換與分配環節的穩定與高效。
2. 高集成度與智能化管理： 雙路大電流P-MOS實現了對多路關鍵負載的緊湊型獨立控制，為系統級的電源序列管理、故障隔離與冗余設計提供了硬件基礎。
3. 滿足醫療級嚴苛要求： 高電壓裕量、絕緣封裝選項、優異的散熱性能以及針對性的保護設計，確保了系統在7x24小時不間斷運行、負載動態變化嚴酷的醫療環境下的長期穩定與數據安全。
4. 空間優化與功率密度提升： 所選封裝（TO-220F, TO-263, DFN8）在性能與占板面積間取得良好平衡，助力實現緊湊型高功率密度機箱設計。
未來趨勢：
隨著醫療機器人數據處理量爆發式增長及系統集成度提高，功率器件選型將呈現以下趨勢：
1. 對供電電壓更低（<1V）、電流更大（>100A）的需求，推動對DrMOS、集成電感（IPoL）等高度集成方案的應用。
2. 對數據存儲與傳輸模塊的電源管理，將更廣泛地采用集成電流采樣、溫度監測與數字接口的智能開關（Smart Power Stage）。

圖4: 高端醫療機器人數據管理系統方案與適用功率器件型號分析推薦VBQA4317與VBMB17R15SE與VBL1206與產品應用拓撲圖_04_thermal

3. 對系統供電網絡（PDN）的阻抗與瞬態響應要求更嚴苛，推動對超低ESR/ESL電容與具有極低開關振鈴的MOSFET的需求。
本推薦方案為高端醫療機器人數據管理系統提供了一個從輸入隔離、核心供電到外設管理的完整功率器件解決方案。工程師可根據具體的系統功耗、散熱條件、冗余等級與管理協議進行細化調整，以打造出性能卓越、穩定可靠的新一代醫療數據中樞。在智慧醫療的時代，卓越的硬件供電與管理設計是保障生命數據精準與連續性的關鍵基石。
