深度解析薄膜應力與晶圓曲率法

中科院半導體所 ? 來源:老千和他的朋友們 ? 2026-04-22 10:59 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

文章來源:老千和他的朋友們

原文作者:孫千

本文主要講述薄膜應力與晶圓曲率法。

薄膜是現代微電子、光子學與微機電系統(MEMS)器件最基礎的構成單元,小到芯片里的導電層、絕緣層,大到光學鏡頭的鍍膜、MEMS傳感器的微結構,都離不開薄膜材料,而這些薄膜的性能穩定性、器件使用壽命,核心都由內部的殘余應力所決定。

這種應力并非微電子時代才出現的新問題,早在傳統電沉積加工、光學涂層制備的年代,科研人員就已經發現薄膜應力會直接影響產品質量,經過數十年的研究探索,薄膜應力的測量早已從經驗判斷發展為嚴謹?shù)亩繖z測技術。

在眾多測量手段中,晶圓曲率法憑借通用性強、檢測無損、適配工業場景的優勢,成為納米至微米級薄膜雙軸應力測量的首選方案,也是連接材料基礎研究與實際器件制造的關鍵技術支撐。

薄膜應力本質上是一種依附于基底存在的二維力學狀態,薄膜的厚度通常只有納米到微米級別,和橫向的延展尺寸相差極大,因此應力無法向三維空間釋放,只能集中在薄膜的平面內形成雙軸應力,這種面內應力會持續作用于薄膜與基底的結合界面,帶動整個基底與薄膜的復合結構發生均勻或非均勻的彎曲,我們只需要精準測量出這種彎曲的程度,就能通過經典的Stoney公式反向計算出薄膜內部的平均應力。


薄膜應力的兩大成因:本征應力與熱應力

薄膜最終呈現的應力狀態,是本征應力與熱應力共同疊加的結果,二者的產生機制與作用場景各不相同。

本征應力在薄膜生長沉積的過程中就已經形成,是薄膜自身微觀結構帶來的固有應力,當薄膜與基底的晶格常數存在差異時,界面處的原子為了保持排列共格會發生彈性形變,超過一定厚度后,部分形變釋放,剩余的部分就成為本征應力。

而沉積過程中的高能粒子轟擊、晶粒不斷生長粗化、雜質原子摻入或是材料發生相變,也會讓原子排列變得不規則、局部體積出現收縮或膨脹,進一步加劇本征應力的形成,比如工業中常用的濺射沉積工藝,就會因為高能粒子的持續轟擊,讓生成的薄膜帶有明顯的壓應力。

熱應力則是由溫度變化引發的力學效應,薄膜與基底的熱膨脹系數天生存在差異,當薄膜沉積后從高溫冷卻至室溫,或是器件工作時溫度發生波動,二者的膨脹與收縮幅度無法同步,界面之間就會相互約束拉扯,進而產生熱應力。

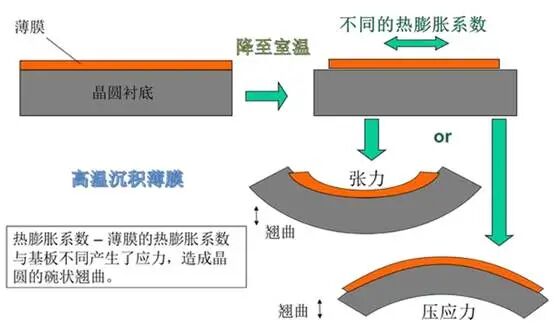

若薄膜的熱膨脹系數大于基底,冷卻后薄膜會被基底限制收縮,從而承受壓應力,反之則會形成張應力,高溫沉積的薄膜在降溫過程中,這種熱失配帶來的應力會讓整片晶圓出現碗狀的宏觀翹曲,直接影響超大規模集成電路制造中光刻工藝的聚焦與套準精度,降低芯片生產良率。

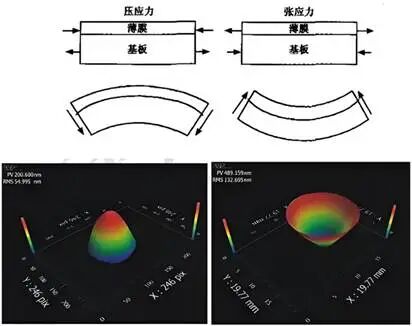

從應力帶來的實際影響來看,張應力會讓薄膜被過度拉伸,出現細微裂紋甚至整片剝離,壓應力則會讓薄膜被擠壓褶皺、鼓起屈曲,最終同樣會發生脫落失效,兩種應力一旦超出合理范圍,都會直接破壞薄膜結構,縮短器件的使用壽命。


薄膜應力的主流測量技術對比

為了精準捕捉薄膜內部的應力狀態,科研與工業領域逐步研發出多種測量技術,整體可分為直接力學測量與間接應變換算兩類,不同方法的適用場景與優缺點十分清晰。

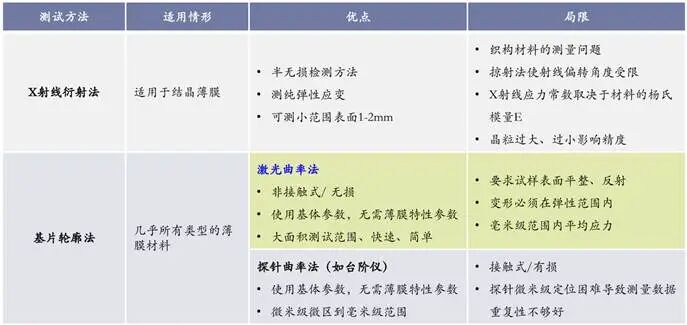

X射線衍射法是針對結晶薄膜的半無損檢測技術,能夠聚焦1到2毫米的小區域測量彈性應變,再通過應變推算應力,但這種方法容易受材料織構、射線偏轉角度校準、晶粒尺寸等因素影響,測量范圍與精度存在一定局限。

接觸式探針曲率法也就是常見的臺階儀,雖然能覆蓋微米級微區到毫米級宏觀區域的測量,也不需要提前輸入薄膜的參數,但探針與樣品表面直接接觸,會對超薄或質地柔軟的薄膜造成物理損傷,且微米級的探針定位難度極高,多次測量的數據重復性較差,無法滿足工業量產檢測的需求。

相比之下,激光曲率法的綜合優勢尤為突出,它采用非接觸式的光學檢測,不會對薄膜造成任何損傷,不需要提前知曉薄膜的彈性性能與微觀結構,幾乎適用于所有類型的薄膜材料,只要求樣品表面平整可以反射激光、結構變形處于彈性范圍內,同時具備測試速度快、檢測范圍廣的特點,測量結果能代表毫米級區域內的平均應力,也正是這些優勢,讓激光輔助的晶圓曲率法成為薄膜應力檢測的金標準。


晶圓曲率法:Stoney公式與核心測量邏輯

晶圓曲率法是行業內應用最廣泛的應力測量方式,測量基底彎曲主要分為兩種路徑,一種是測量位移,可通過機械與機電量規、高倍顯微鏡觀察或光學干涉數條紋實現,另一種是直接測量曲率,既可采用光學手段,單晶襯底還能借助X射線衍射技術完成。

測量位移與測量曲率都能達到所需靈敏度,二者存在明確的幾何對應關系,當曲率半徑R=100m、測試寬度w=100mm時,位移量h僅為12.5μm,角度θ僅為10?3弧度,若要達到1%的測量精度,位移需精確測量至125納米,角度需精確至10??弧度,這也對檢測設備的精度提出了嚴苛要求。

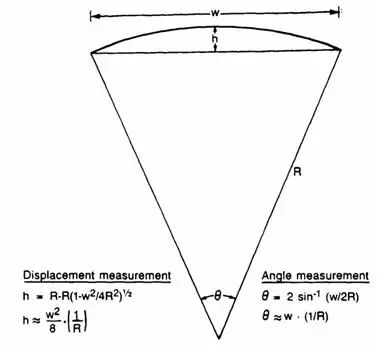

位移測量與角度測量的對比。當R=100m、w=100mm時,h=12.5μm,θ=10?3弧度。要達到1%的測量精度,h得測到125納米,θ得測到10?5弧度。

晶圓曲率法的定量計算核心是經典的Stoney公式,這個公式將測量得到的曲率半徑與薄膜應力直接關聯,公式中只需要用到基底的楊氏模量、泊松比、厚度以及薄膜厚度這幾個參數,完全不需要了解薄膜的內部結構與力學特性。


Es是襯底的楊氏模量(襯底抗拉伸的能力),vs是襯底的泊松比(拉伸時橫向收縮的比例),hs是襯底厚度,hf是薄膜厚度。k是曲率,k=1/R,R為曲率半徑。

針對不同取向的單晶基底,研究者Brantley已經給出標準化的E/(1?ν)參考值,實際檢測時直接取用即可,大幅降低了測量的操作難度。

這套方法的核心邏輯是對比測量,先在薄膜沉積前測量裸晶圓的初始曲率,作為基準數據,再測量鍍膜后晶圓的曲率,將兩次數據逐點做差,剔除基底本身曲率的影響,就能精準得到薄膜帶來的真實應力變化,這種簡潔且靈敏的檢測方式,讓Stoney公式成為晶圓曲率測量技術沿用數十年的核心理論基礎。

工業級薄膜應力儀

自Sinha首次提出激光掃描測量曲率的技術后,該技術經多人改良優化,成為成本低、速度快、易自動化的高性價比方案,也成為商用薄膜應力儀的核心原理,完美適配了超大規模集成電路制造的嚴苛需求。

微電子制造中會用到金屬、半導體、無機絕緣體、聚合物等各類薄膜材料,這些薄膜在制備后大多處于高應力狀態,應力引發的失效分為兩種,一種是即時失效,比如金屬導線直接斷裂造成電路斷路,另一種是延遲失效,比如鈍化層出現微裂紋,水汽與雜質滲入后引發內部腐蝕,最終導致器件損壞。

因此用于芯片制造的應力測量設備必須滿足多項關鍵要求,既要具備足夠的靈敏度與重復性,能捕捉微小的應力變化,又要在薄膜的原始基底上原位測量,保留沉積工藝與界面作用的真實狀態,同時還要能追蹤應力隨溫度、時間的動態變化,適配繁多的材料與工藝,支持計算機自動化無人值守測試,兼顧大幅度翹曲與微小變形的檢測,擁有足夠?qū)挼膭討B(tài)范圍。

速普儀器研發的FST系列薄膜應力儀,正是基于激光曲率法與Stoney公式打造的商用化設備,采用635納米與670納米雙波長激光對樣品輪廓進行非接觸式掃描,通過對比鍍膜前后的曲率變化,結合基底參數精準計算薄膜應力。

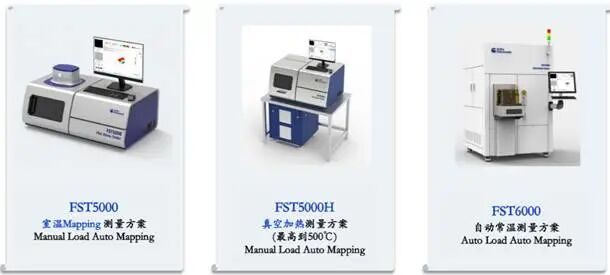

該系列包含三款適配不同場景的型號,F(xiàn)ST5000支持室溫下的手動上樣與自動面掃Mapping,F(xiàn)ST5000H在基礎款之上新增500℃真空加熱功能,可滿足高溫環境下的應力測試需求,F(xiàn)ST6000則實現了自動上樣與全自動常溫測量,適配量產化的檢測流程。

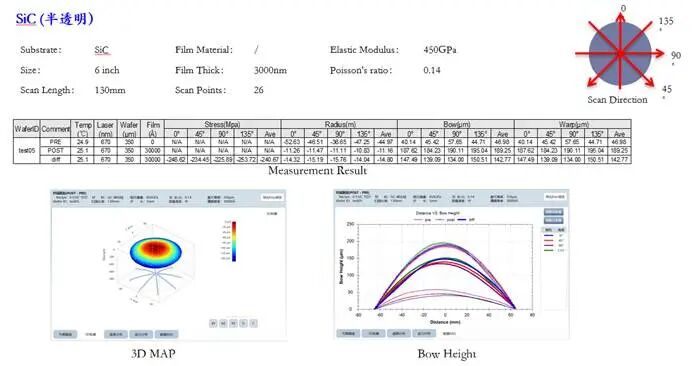

無論是硅、砷化鎵這類不透明基底,碳化硅、鈮酸鋰這類半透明基底,還是藍寶石、石英這類透明基底,都能完成精準的應力檢測,還能生成詳細的三維應力分布圖譜,清晰呈現薄膜的應力分布特征,無論是微米級到百微米級翹曲的樣品,還是十兆帕到千兆帕級應力的薄膜,都能穩定捕捉數據,目前已廣泛應用于半導體生產線、MEMS器件研發以及高校科研實驗室,經過十年技術迭代,成為薄膜應力檢測領域的主流設備。


晶圓曲率法的固有局限

盡管晶圓曲率法是目前最實用的薄膜應力測量技術,但它依然存在無法回避的局限性,其核心短板就在于它是一種必須依賴基準的對比測量方法。即便高純度的單晶硅晶圓,本身也存在一定的初始曲率,且這個曲率的大小與薄膜應力引發的彎曲曲率十分接近,若不先測量裸晶圓的基準數據,就無法剝離出薄膜的真實應力。同時晶圓的彎曲通常并非均勻分布,沉積前后兩次測量時,晶圓在檢測載臺上的擺放位置必須精準對齊,否則會產生明顯的系統誤差。

在多層薄膜堆疊的結構中,這種對比測量會出現大數相減取小數的精度丟失問題,誤差會被大幅放大,比如在高應力的介質薄膜上沉積金屬薄膜,金屬薄膜的應力遠小于介質層,其帶來的曲率變化微乎其微,很難被精準分辨。

實際檢測過程中,溫度波動也是影響精度的重要因素,硅基底上的鋁薄膜僅2℃的溫度變化,就會對應數兆帕的應力誤差。

薄膜應力的雙面影響:調控與失效

薄膜應力對材料性能與器件應用的影響具有鮮明的兩面性,合理調控可以成為提升性能的有效手段,控制不當則會引發嚴重的失效問題。在積極應用層面,可控的應力能夠精準優化材料的關鍵性能,半導體領域成熟的應變硅技術就是最典型的案例,通過人為向PMOS晶體管施加壓應力提升空穴遷移率,向NMOS晶體管施加張應力增強電子遷移率,能顯著提高晶體管的運行速度,降低工作電壓,且完全兼容現有的芯片制造工藝,成為先進半導體工藝的核心技術之一。

在消極影響層面,過量的應力會直接導致薄膜附著力下降、開裂脫落,大尺寸或薄基底的晶圓在應力作用下發生翹曲,會直接破壞光刻工藝的精度,導致芯片良率降低,同時應力還會改變光學薄膜的反射透射光譜、磁性薄膜的磁各向異性,讓MEMS器件出現結構變形、諧振頻率漂移等問題,影響器件的穩定性與可靠性。

針對這些問題,科研人員已經研發出針對性的應力工程解決方案,航空航天光學窗口的增透膜通過設計梯度過渡層或引入柔性層,緩沖薄膜與ZnS基底之間的熱應力,高功率激光反射膜通過材料配對優化、沉積工藝調整與后退火處理,降低并穩定內部應力,MEMS微懸臂梁傳感器采用雙材料層應力補償設計,能將溫度漂移降低60%,RF MEMS開關則通過復合膜層設計與精細的工藝控制,將應力調節至理想范圍,有效延長器件使用壽命。

金屬與介質薄膜的應力特征差異

金屬薄膜與介質薄膜的應力行為存在明顯差異,其中金屬薄膜的應力機制最為復雜,也是研究最透徹的體系,其初始應力的大小核心取決于沉積溫度與金屬熔點的比值,這個參數直接決定了金屬原子在沉積過程中能否自由擴散。

鋁這類低熔點金屬在室溫或稍高溫度下沉積時,原子擁有足夠的動能移動,形成的薄膜結構致密,應力水平極低,而鎢這類高熔點金屬在常溫下原子幾乎無法擴散,會形成非平衡結構,初始應力極大,濺射鎢薄膜通常呈現高壓應力,化學氣相沉積的硅化鎢則多為高張應力。

若金屬薄膜在結晶基底上實現外延生長,即便原子可以自由移動,晶格失配也會讓薄膜天生攜帶應力,后續的加熱冷卻、相變、塑性變形等過程,還會持續改變薄膜的應力狀態。沉積在非晶襯底上的鋁基金屬化層,在中等溫度沉積時結構穩定,其塑性變形應力可通過公式σ=τ?(1?T/TF)計算,τ是絕對零度下無熱激活的極限應力,TF是流動應力歸零的假設溫度,二者的關系能清晰解釋金屬薄膜的應力變化。

介質薄膜的應力行為則更具規律性,高溫條件下制備的熱氧化介質膜初始應力極小,室溫下觀測到的少量應力僅由熱膨脹系數差異導致,熱循環過程中不會出現應力滯后,常溫下性能十分穩定。

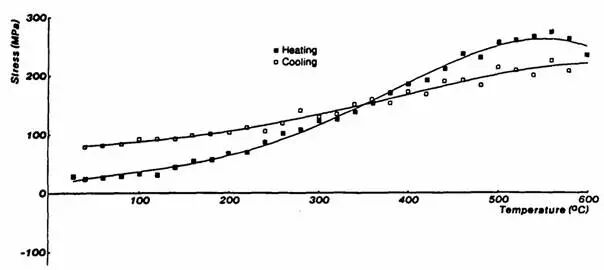

而低溫沉積的介質膜會形成非平衡結構,初始應力普遍偏高,磷硅玻璃(PSG)在室溫潮濕環境中會吸收水分,壓應力持續增大,加熱到中等溫度后水分散失,應力從壓應力轉為拉應力,400℃以下該過程完全可逆,繼續升溫則會發生致密化,消除內部微孔,不再大量吸水,硼磷硅玻璃(BPSG)也遵循相同的失水與致密化規律。


硼磷硅玻璃(BPSG)中因失水和致密化引起的應力變化

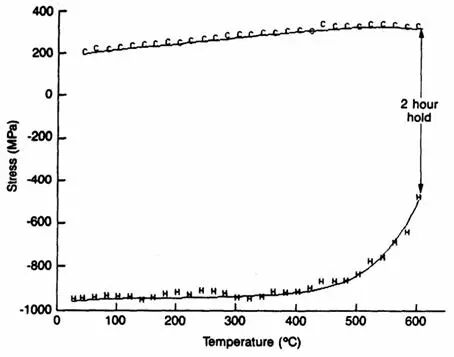

等離子體增強化學氣相沉積的氮化硅薄膜,初始多為高壓應力,加熱到400℃以上時,沉積過程中被困在薄膜內部的氫原子會逐步擴散釋放,引發不可逆的應力變化,甚至從壓應力轉變?yōu)閺垜Γ@種恒溫下的應力變化,可用擴散方程的解完美擬合,與硅基玻璃水分擴散的規律高度一致。


等離子體增強化學氣相沉積(PECVD)氮化硅在加熱過程中的應力變化

晶圓曲率法的價值

晶圓曲率法憑借光學檢測的便捷性,能夠快速準確地獲取微電子、MEMS、光學薄膜等領域關鍵薄膜的應力數據,以及應力隨時間、溫度的變化規律。在薄膜應力的諸多影響因素中,薄膜與基底的熱膨脹差異固然會產生應力,但沉積過程中形成的初始本征應力、微觀結構演化、水分得失、氫氣釋放等因素,對應力的影響往往遠大于熱膨脹效應。

想要全面掌握一類薄膜的應力特性,就必須追溯其從沉積到后處理的完整工藝歷史,同時選擇適配的測量設備與測試方案,精準獲取應力數據,這也是優化薄膜材料性能、提升器件可靠性與生產良率的核心環節。而晶圓曲率法也將持續作為薄膜應力測量的核心技術,支撐著薄膜材料與器件制造領域的不斷發展。
