隨著家庭影院系統和多設備娛樂中心的普及，HDMI音視頻分離器成為連接多個高清源（如游戲機、藍光播放器、電腦）與顯示/音響設備的關鍵樞紐。

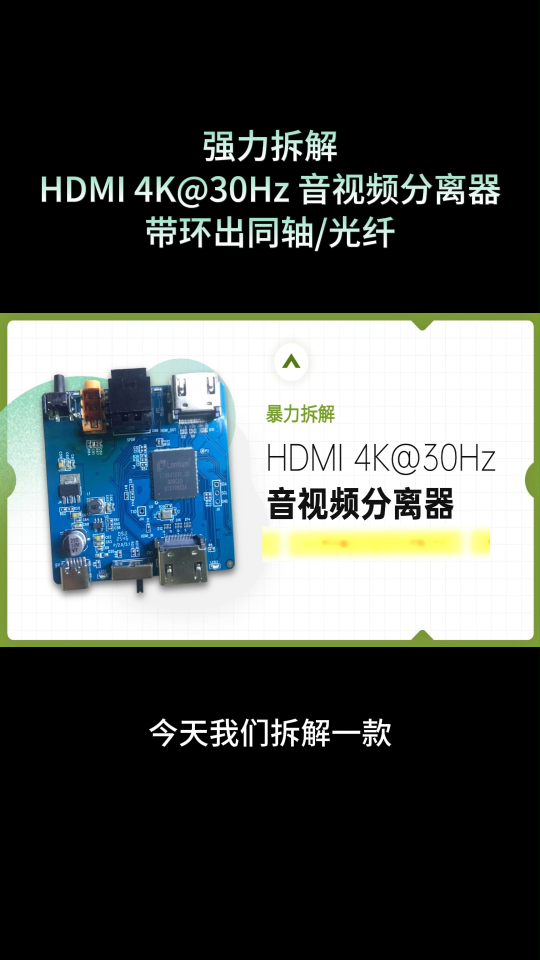

本次拆解的HDMI 4K@30Hz音視頻分離器（支持4K@30Hz同軸/光纖帶環輸出功能），主打多路信號切換+音視頻同步分離功能，兼容杜比全景聲、7.1聲道及多種音效調節，滿足復雜影音場景需求。

PART.01
展 示

這款音視頻分離器采用黑色金屬外殼，表面經細膩拉絲工藝處理，觸感扎實，正面醒目地印有白色"4K"標識及參數信息。

跳過常規拆解流程，直接呈現核心部件——

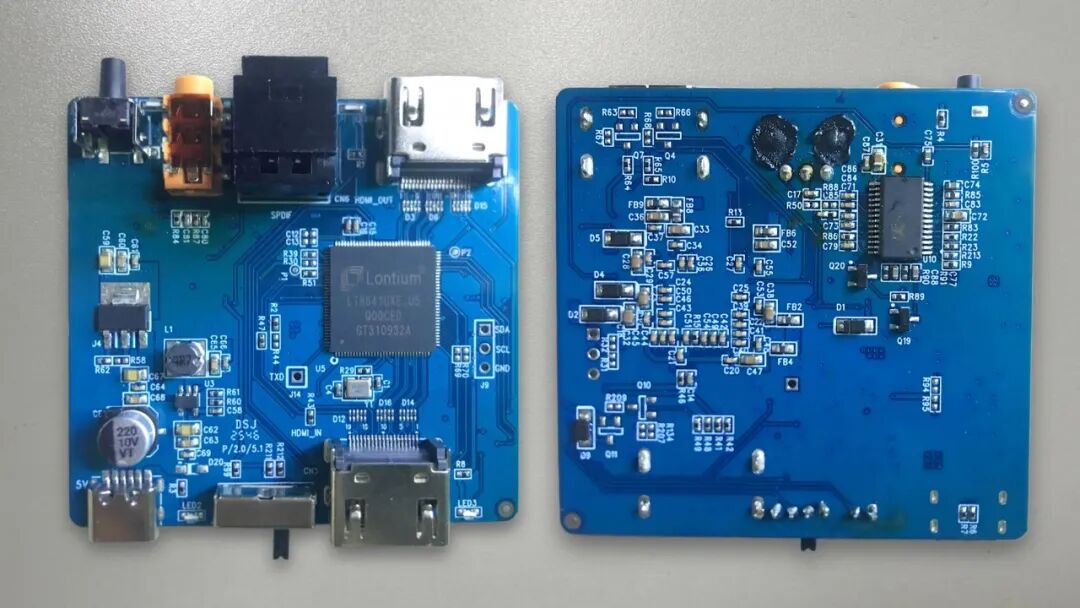

其內部是一塊深藍色矩形電路板，采用緊湊型高集成度設計，電路板正反兩面均分布著排列規整的電子元件與復雜線路。

下面我們將進行分層拆解。

PART.02
拆 解

首先映入眼簾的是電路板正面——

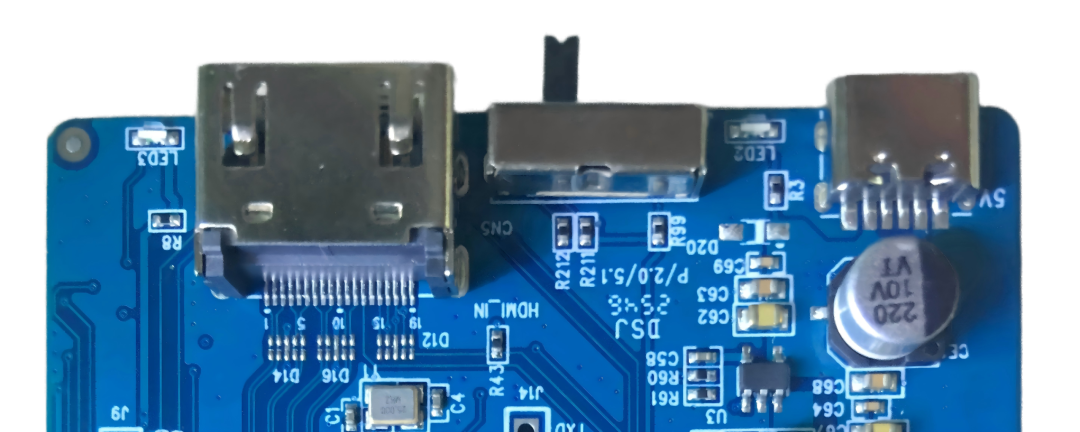

前側接口（自左向右）：5V電源輸入接口、"Dolby/7.1"模式切換鍵、HDMI IN高清音視頻輸入接口。

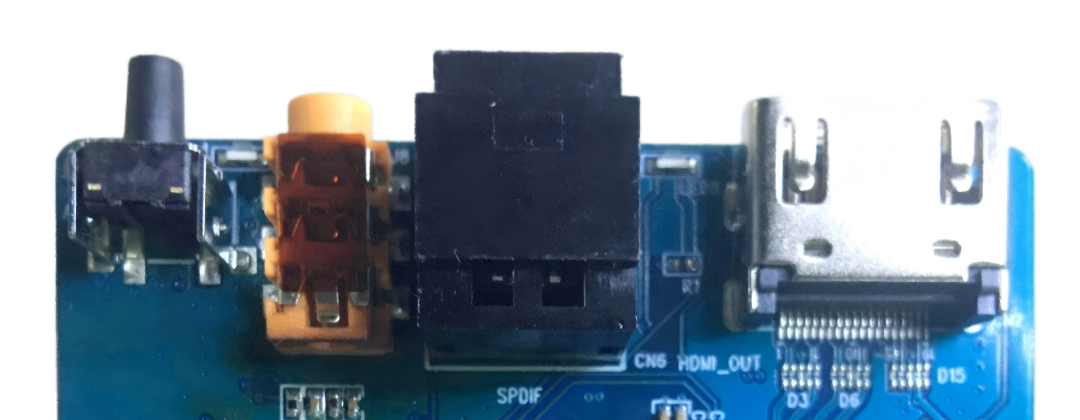

后側接口（自左向右）：音效切換按鈕、3.5mm音頻輸出接口、SPDIF接口（用于數字音頻信號的傳輸）、HDMI OUT高清輸出接口。

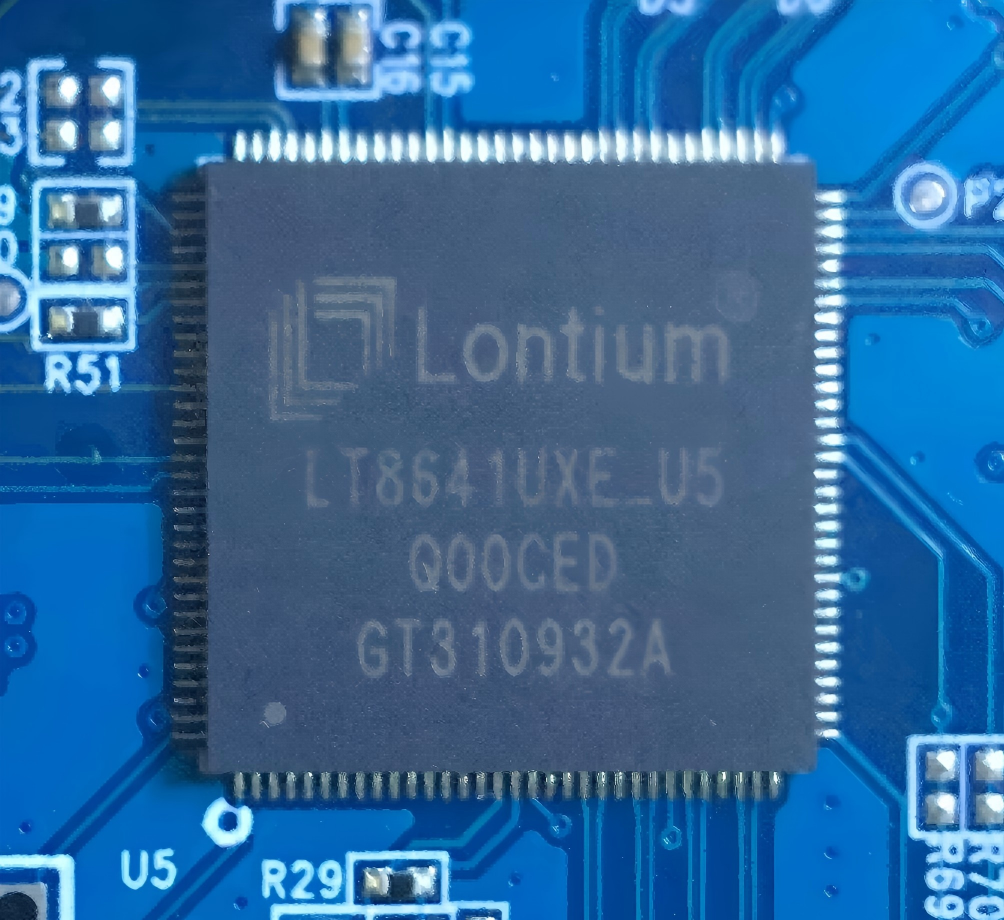

正中央核心芯片?：LT8641UXE_U5，一款HDMI2.0/1.4 標準 4：1 開關芯片，功能覆蓋 HDMI 接收、傳輸、數字音頻輸出及輔助控制，同時支持 HDCP2.3、HDCP2.2、HDCP1.4標準。

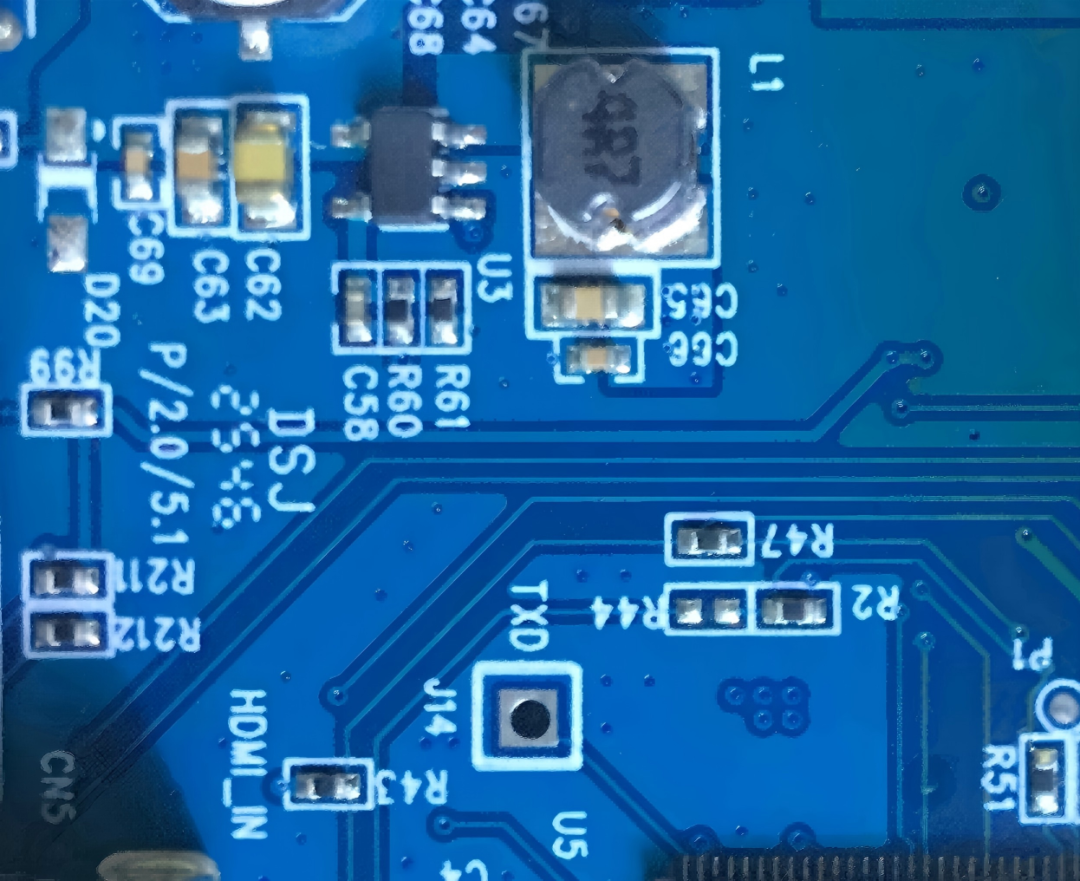

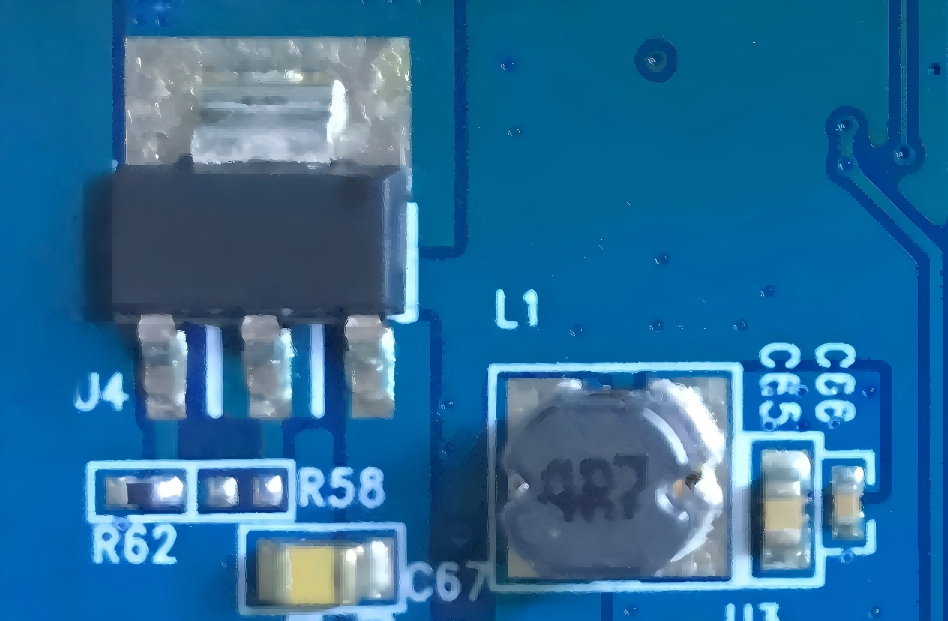

左側面為LDO芯片，主要作用是將5V輸入電源降為3.3V，為主控芯片供電。

其他元件?：分布著多個濾波電容、穩壓電阻等微型元件，以及顯示工作狀態的LED指示燈。

再來看看電路板背面——

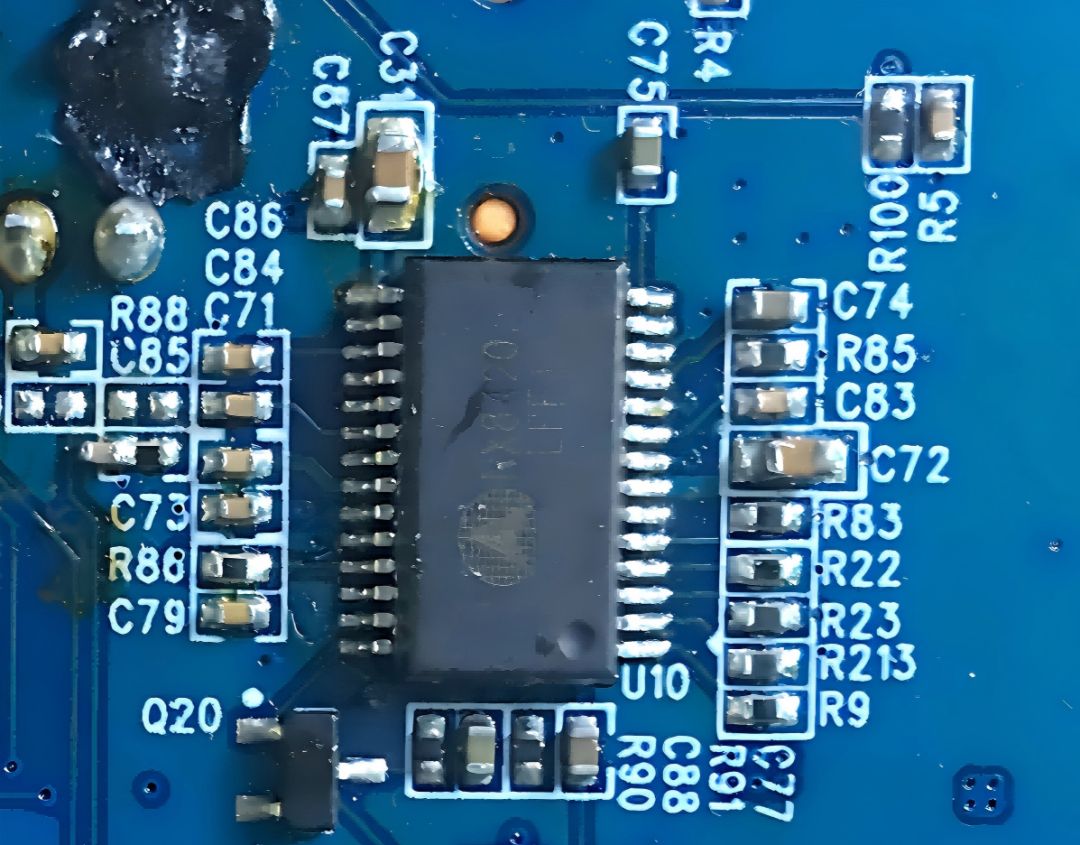

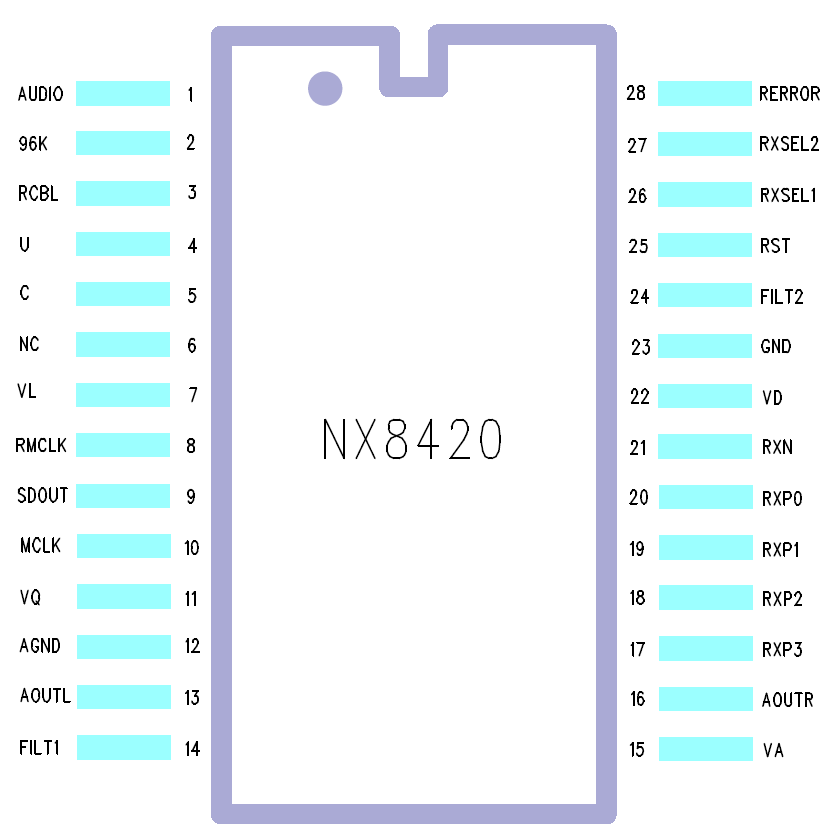

右上角是一款絲印為NX8420的芯片，它是納祥科技的一款192kHz數字音頻接收器，專為高保真音頻傳輸設計，能將數字音頻轉為模擬及數字輸出。

核心功能包括多通道音頻處理、通過內置多路復用器同時接收最多5通道數字音頻輸入數據，并支持S/PDIF直通功能以提升系統靈活性。

芯片特征如下：

● 支持EIAJ CP1201、IEC-60958、S/PDIF 和 AES3 接口標準

● 3 . 3 V - 5 V 供電

● 4:1 S/PDIF 多路輸入

● AES/PDIF 硬件輸入選擇

● S/PDIF 至 TX 輸入

● 32-192KHz 采樣率

● Muti-bit Δ∑調制器

● 100dB 動態范圍

● -75dB 總諧波失真+信噪比

● 低時鐘抖動敏感度

● 線性濾波輸出

● SSOP28 封裝

其他元件：多個黑色小芯片、焊點及連接線路，實現跨面元件電氣互聯、功能擴展等。

PART.03
總 結

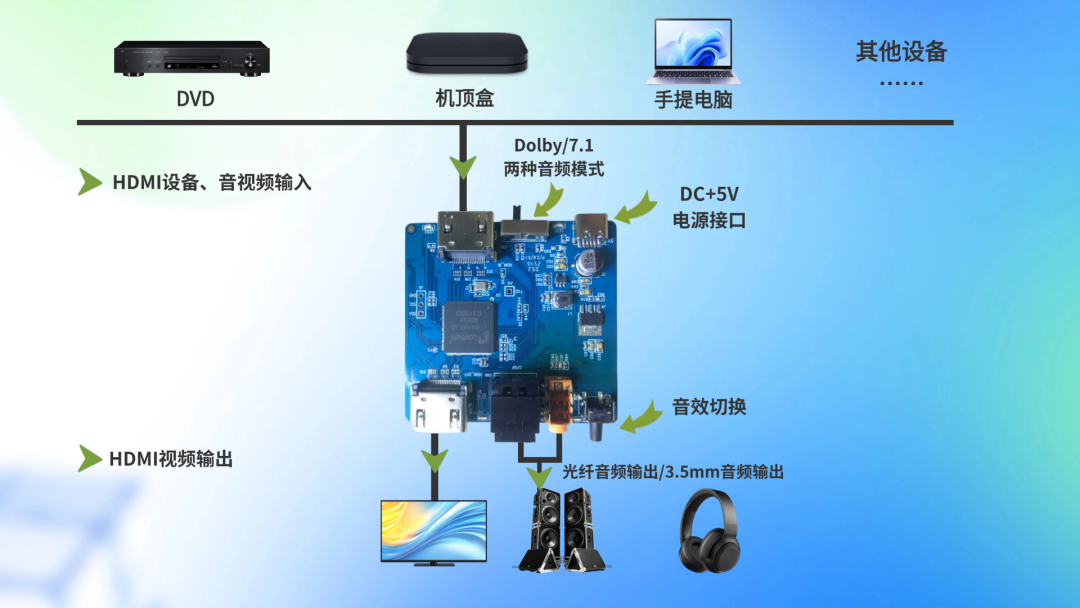

如圖所示：5V直流電源經LDO穩壓至3.3V，為NX8420和LT8641UXE_U5兩顆主控芯片供電；HDMI音視頻輸入后，由LT8641主控芯片處理并輸出HDMI視頻信號，NX8420負責環出同軸/光纖（3.5mm/SPDIF）數字音頻信號，且支持音效與音頻模式切換（Dolby/7.1）。

總體而言，這款音視頻分離器具備多接口設計與強大處理能力適用于對音視頻質量要求較高的場景，如高級音響設備、企業會議室系統、CD/DVD接收器、多媒體揚聲器及高保真HIFI功放等。
