一、 引言：EMC到底測什么？

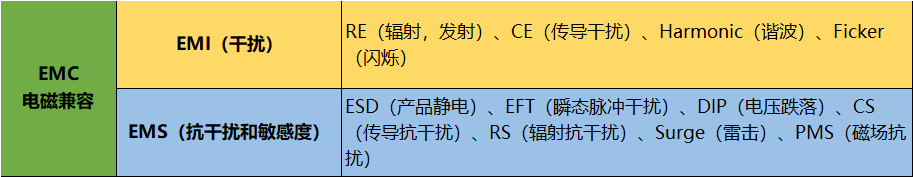

在聊EMC整改之前，我們先搞清楚EMC到底包含哪些內容。EMC（Electromagnetic Compatibility，電磁兼容性）主要分為兩個大方向：

EMI（電磁干擾）：設備對外發出的干擾信號；

EMS（抗擾度）：設備抵抗外部干擾的能力。

這兩個方向下面又細分出多個測試項目，涉及輻射、傳導、靜電、浪涌等多個維度。

二、整改前的準備：信息越全，效率越高

在正式開展EMC整改前，溝通是關鍵。我們通常需要客戶提供以下資料：

驗收標準（如車規等級、工業等級等）；

初步測試報告；

PCB設計圖；

產品工作模式說明等。

不同標準之間的差距可能非常大，比如車載五等級與二等級的要求就天差地別。資料越完整，我們就能越快定位問題，制定整改方案。

三、問題定位：經驗+測試，雙管齊下

在EMC整改中，問題定位是最關鍵的一步。我們一般通過以下兩種方式進行：

經驗判斷：結合工程師多年實戰經驗，快速初步判斷可能的干擾源；

對比測試：通過實驗室復測，利用儀器數據進一步確認問題點。

四、整改流程詳解：從RE超標到屏蔽泄漏

以下是幾種常見EMC問題的整改流程圖，幫助你快速理解整改思路：

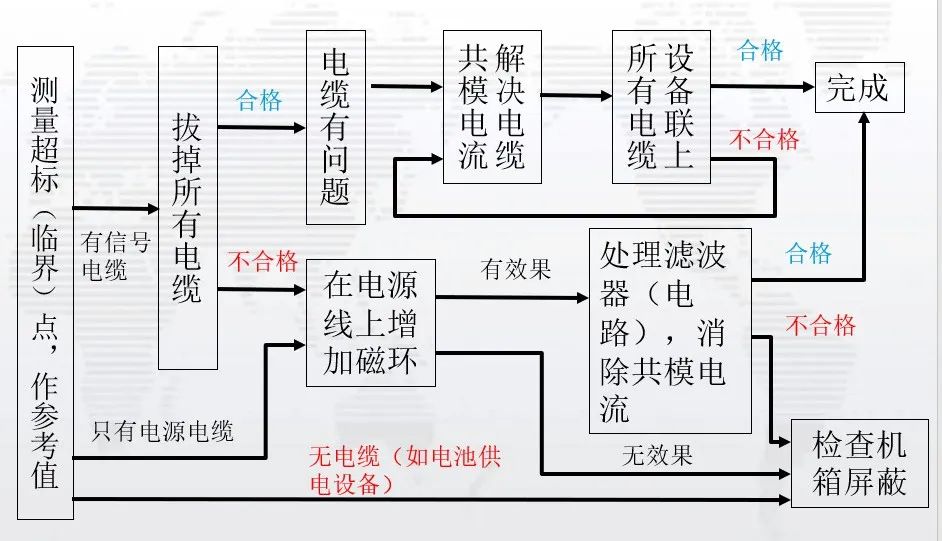

1. 輻射發射（RE）超標整改流程

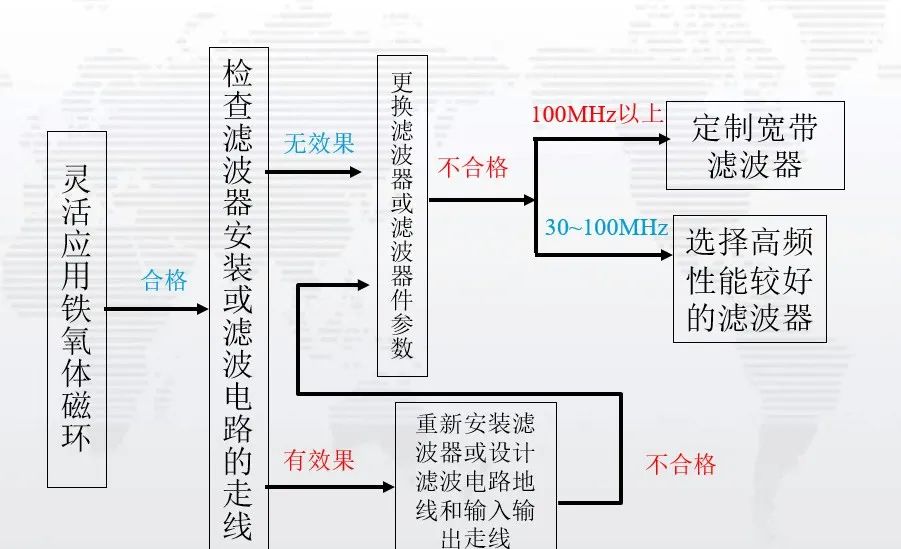

2. 電源線引起的輻射超標分析流程

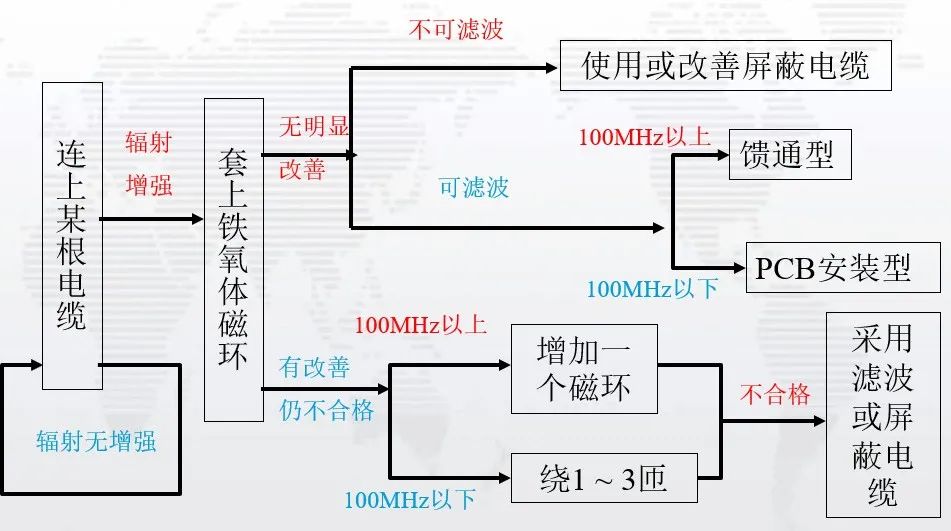

3. 信號線引起的輻射超標分析流程

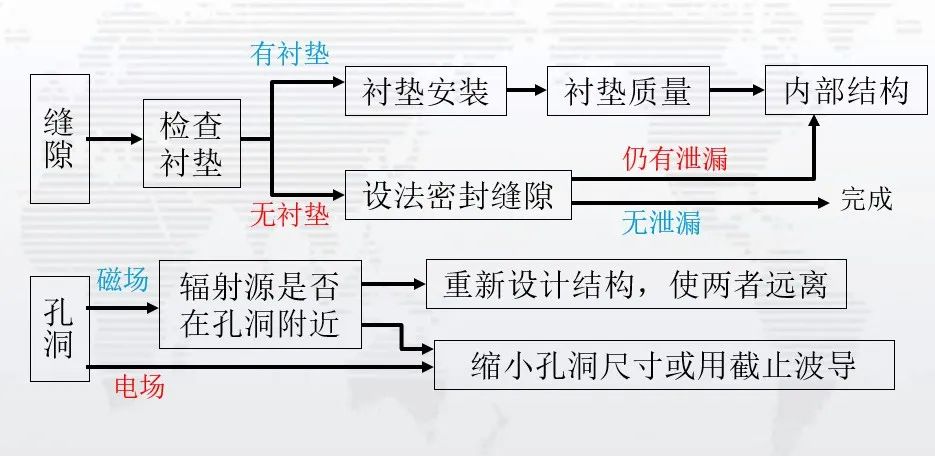

4. 屏蔽體泄漏問題處理流程

五、整改技巧：這些細節你不能忽視

1. 電容濾波的原理與誤區

電容是EMC整改中最常用的器件之一，其濾波原理是利用其阻抗隨頻率變化的特性：

低頻時，電容阻抗高，信號可以順利通過；

高頻時，電容阻抗低，相當于將噪聲短路到地。

但電容并非“萬能濾波器”，其濾波效果受封裝、材料、布局等多種因素影響。

2. 電容失效頻率點：諧振現象

實際電容并非理想器件，其等效模型中包含ESR（等效串聯電阻）和ESL（等效串聯電感），構成一個二階系統，存在諧振頻率。

超過諧振頻率后，電容反而呈現感性，濾波效果大打折扣。

3. LC濾波器：更高階的濾波方案

相比單一電容，LC濾波器（電感+電容組合）具有更陡峭的衰減斜率（-40dB/dec），在高頻段的濾波效果更理想。

4. PWM信號的頻率陷阱

很多人以為20kHz的PWM信號就是“干凈”的，但實際上，PWM的邊沿包含豐富的高頻分量，尤其是上升沿越陡，高頻能量越強，極易引發EMC問題。

5. 原理圖與PCB的“失聯”問題

在實際項目中，原理圖設計和PCB布線往往由不同人員完成，容易出現“圖紙對得上，實際走線亂”的情況。

尤其在EMC問題排查時，除了看原理圖，更要關注信號的回流路徑。如果回流路徑不連續或被切斷，極易形成干擾環路。

六、總結：經驗+流程，才是EMC整改的底氣

EMC整改沒有“萬能公式”，但有成熟的方法論。通過系統的流程、豐富的實戰經驗，再結合實驗室數據支持，才能高效定位問題、快速完成整改。
