IC芯片半導體工藝制造技術作為集成電路產業的核心支撐，其發展始終圍繞高性能器件研發與工藝精度提升展開，形成涵蓋硅片制備、氧化、光刻等關鍵環節的完整技術體系。

硅片制備

硅片制備作為工藝起點，以硅石與高純度碳為原料，經高溫電爐還原生成冶金級硅后，通過三氯氫硅提純與Czochralski晶體生長法或懸浮區熔單晶生長法實現單晶硅制備。硅片加工流程包含滾切、定向、腐蝕損傷層、切片、倒角、初拋、精拋等十二道精密工序，最終需滿足晶向、摻雜類型、厚度、平行度、位錯密度等參數標準，其中軍用IC還需額外符合國家軍用標準要求。近年來，硅片制備技術向大尺寸、低缺陷方向發展，12英寸硅片已成為主流，同時外延片、SOI片等特種硅片在射頻、功率器件領域應用持續擴大。

氧化

氧化工藝作為器件結構構建的關鍵步驟，以高溫?zé)嵫趸癁楹诵?，衍生出干氧、水汽、濕氧、HCl氧化及高壓氧化等多種技術路徑。干氧氧化因生長速率緩慢多用于薄氧化層制備；水汽氧化雖速率較快但質量欠佳已逐步淘汰；濕氧氧化通過水汽與氧氣混合實現速率與質量的平衡；HCl氧化通過引入氯元素有效鈍化界面電荷，提升MOS器件性能；高壓氧化憑借低溫、快速生長特性在厚氧化層制備中優勢顯著。當前，等離子體氧化等低溫技術因能降低熱預算、減少缺陷生成而備受關注，原子層沉積（ALD）技術更以原子級精度實現超薄氧化層制備，成為先進節點工藝的重要選擇。

光刻技術

光刻技術作為圖形轉移的核心工藝，其分辨率直接影響集成電路集成度與性能。負性光刻膠因成本低、粘附性強、抗蝕能力優異，在5μm以上線寬工藝中仍占主流；正性光刻膠憑借高分辨率、抗干法腐蝕特性，在亞微米及以下線寬工藝中不可或缺。曝光方式從接觸式、接近式向投影式、步進式發展，1:1投影曝光與直接步進重復曝光（DSW）已成大生產主流，電子束曝光、X射線曝光則因高精度特性用于掩模制備與先進節點研發。刻蝕工藝從濕法向干法轉型，干法刻蝕的各向異性特性可精確控制線寬，在3μm以下線寬及高深寬比結構制備中優勢明顯。當前，極紫外光刻（EUV）技術已實現7nm及以下節點量產，納米壓印光刻、多重曝光技術等創新方案持續突破物理極限，推動光刻技術向更高分辨率、更低成本方向發展。

埋層擴散

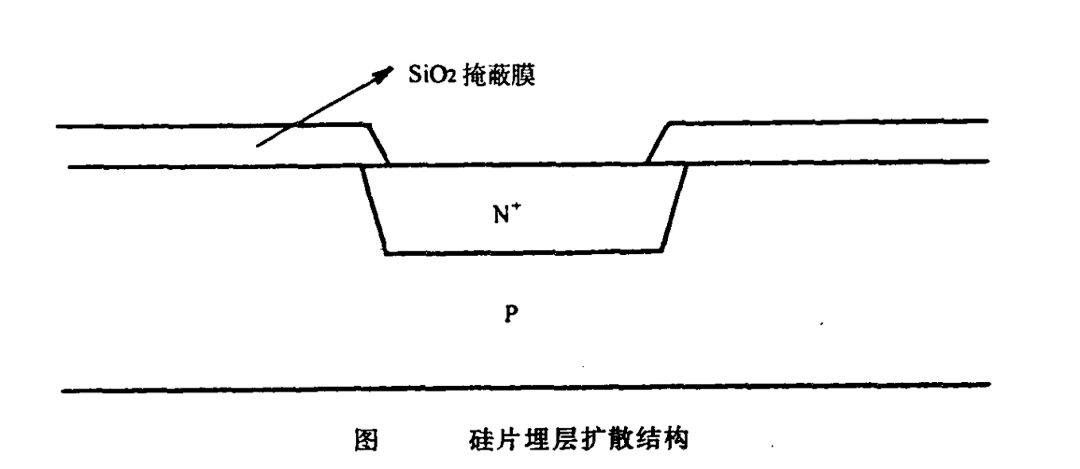

IC芯片制造中，埋層擴散作為雙極型集成電路隱埋區形成的關鍵工藝，傳統采用銻、砷等低擴散系數雜質以減少外延自摻雜，其中銻因毒性較低成為主流選擇。國內早期普遍采用Sb?O?與SiO?混合源的箱法擴散，但存在源易粘片、硅片翹曲、重復性差及表面濃度難以突破等問題。

為改善工藝，SbCl?、Sb(C?H?O)?及乳膠源等新型雜質源相繼應用，雖提升表面質量，高濃度擴散仍受限。雙溫區擴散法的引入有效突破瓶頸——通過低溫區雜質源預淀積與高溫區再分布兩步工藝，可實現6×101?/cm3高表面濃度且表面缺陷少，滿足大規模集成電路（LSI）生產需求。近年來，離子注入技術逐步引入埋層制備，尤其在NPN與PNP雙極互補工藝中實現N型/P型雙埋層擴散，滿足高性能IC對埋層特殊電學性能的精準控制需求。

外延工藝

外延工藝作為構建高質量單晶層的核心技術，涵蓋同質外延與異質外延兩類，其中氣相外延因工藝成熟占據主導地位。硅氣相外延通過硅氣態化合物（如SiCl?、SiH?）在高溫襯底表面與氫氣反應或分解，實現單晶硅的沉積生長。外延層摻雜通過硼烷、磷烷等摻雜氣體實現，需精確控制流量以保證摻雜均勻性。超厚外延（＞12μm）適用于高壓低頻器件，要求高電阻率與低晶向偏離；超薄外延（＜3μm）則面向低壓超高頻器件，需電阻率縱向均勻且埋層再分布小。近年，以SiH?Cl?、SiHCl?為源的外延技術嶄露頭角，憑借更低外延溫度與更高質量，成為技術發展趨勢，但對設備與工藝控制提出更高要求。

隔離技術

隔離技術作為集成電路電學隔離的關鍵環節，需滿足隔離有效性、工藝兼容性、低寄生影響、高集成度、平面化及成本控制等多重要求。

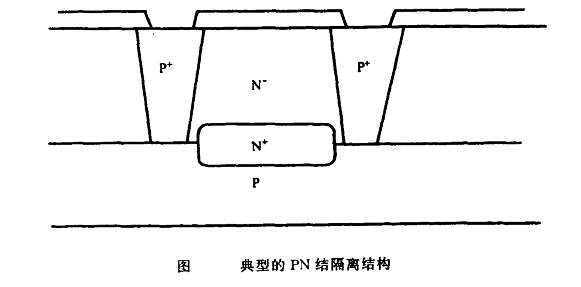

傳統PN結隔離通過外延后熱氧化、光刻、硼擴散形成，因工藝簡單、成本低仍為國內主流。隨著技術演進，LOCOS、SWAMI及深槽隔離（DTI）等技術逐步應用，其中DTI通過深槽刻蝕與填充實現器件間深度隔離，有效減少寄生電容，提升高頻性能。SOI技術通過絕緣埋層實現全隔離，結合FinFET結構可進一步抑制短溝道效應，成為先進節點（如7nm及以下）的重要技術方向。

集電區、基區與發射區的形成

集電區、基區與發射區的形成涉及離子注入與擴散兩大工藝路徑。離子注入通過高能離子束精確控制摻雜濃度與分布，具有均勻性好、重復性高、低溫工藝等優勢，但需高溫退火修復晶格損傷。擴散工藝則通過預淀積與再分布兩步實現，替代式擴散（如B、P、As）占據主導，間歇式擴散多用于特定雜質（如Au）。集電區常采用磷穿透擴散降低電阻；基區形成結合光刻與硼擴散，淺結器件則采用離子注入加快速退火；發射區通過磷固態源或液態源擴散，高濃度需求推動高劑量高能量注入及快速退火技術的發展。當前，先進節點中離子注入與擴散的協同優化、新型摻雜材料（如碳、鍺）的應用，以及三維結構（如垂直晶體管）中的摻雜控制，成為持續突破集成度與性能極限的關鍵方向。

接觸與互連技術

接觸與互連技術作為集成電路電性能連接的核心環節，需在實現低接觸電阻、高導電性、優異臺階覆蓋及抗電遷移能力等多維度性能平衡。傳統鋁基互連雖因良好導電性、與硅的歐姆接觸能力及成熟工藝占據主導，但其電遷移缺陷與合金化風險推動技術迭代——鋁銅合金、鋁硅銅合金通過引入銅元素提升抗電遷移能力，同時抑制鋁硅合金化反應，成為大生產中的優化選擇。難熔金屬硅化物（如TiSi?、CoSi?、NiSi）憑借低接觸電阻、高熱穩定性及與硅的良好粘附性，在MOS器件源漏極接觸中廣泛應用，尤其NiSi因低電阻率與低溫形成特性成為先進節點首選。多層金屬化結構通過鈦/氮化鈦阻擋層、鋁銅合金互連層、氮化硅鈍化層的層疊設計，既解決電遷移問題，又提升可焊性與熱穩定性，在功率器件與超高頻高速器件中表現突出。

互連工藝方面，電子束蒸發與磁控濺射因高純度、低污染特性逐步替代傳統真空蒸發，其中磁控濺射通過離子轟擊增強膜層致密性，提升臺階覆蓋能力與膜層均勻性。銅互連技術憑借更低電阻率與抗電遷移優勢，在亞微米及以下節點中成為主流，但需配合低k介質（如SiOCH）降低寄生電容，并通過雙大馬士革工藝實現銅與介質的集成。三維集成中，硅通孔（TSV）技術通過深孔刻蝕、絕緣層沉積、金屬填充實現芯片垂直互連，結合微凸點（Microbump）與混合鍵合技術，推動高密度三維封裝發展。

鈍化技術

鈍化技術作為器件穩定性與可靠性的關鍵保障，需滿足電絕緣性、界面電荷控制、抗鈉離子遷移、抗輻射及機械強度等多重要求。

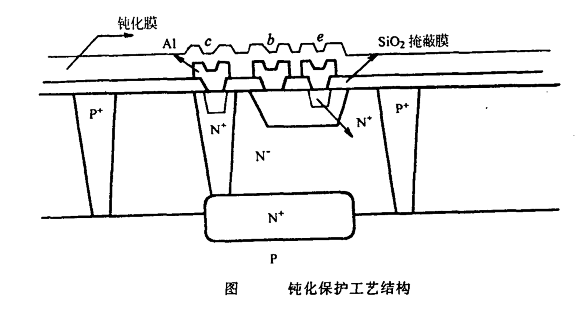

磷硅玻璃（PSG）與硼磷硅玻璃（BPSG）通過磷/硼摻雜實現鈉離子固定與應力降低，BPSG更因低溫回流特性適用于平坦化工藝。氮化硅（Si?N?）通過PECVD技術沉積，憑借優異鈉離子阻擋能力、疏水性及壓應力特性，成為金屬化后鈍化層優選。聚酰亞胺以高化學穩定性、抗輻射能力及良好延展性，在柔性電子與多層互連介質中應用擴展，其負表面電荷特性可補償二氧化硅正電荷，優化器件電性能。半絕緣多晶硅（SIPOS）通過CVD生長實現電中性，有效俘獲場感生離子，維持表面長期穩定。氧化鋁（Al?O?）憑借高密度鈉離子阻擋能力，常與PSG復合使用以增強鈍化效果。

近年，原子層沉積（ALD）技術以原子級精度實現超薄均勻鈍化層，提升界面質量與缺陷控制能力；自組裝單層（SAMs）通過分子級設計優化界面電荷與疏水性能；氮化硅碳（SiCN）等新型材料結合低介電常數與高機械強度特性，在先進節點鈍化中嶄露頭角。同時，柔性電子與可穿戴設備推動柔性鈍化技術發展，聚酰亞胺、聚對二甲苯（Parylene）等材料通過彈性模量優化與界面粘附增強，實現彎曲狀態下器件性能穩定
