運算放大器不能混用的原因是什么
通用運放 精密運放 高速運放 低功耗運放

在信號鏈設計中，運算放大器承擔著阻抗變換、信號放大與濾波等核心職能。工程選型時，料盤標簽上常標注“通用”、“精密”、“高速”、“低功耗”等前綴。引腳封裝一致，能否直接替換？

答案是不能。根本原因在于：四類運放的設計目標不同，導致其輸入級結構、內部補償方式、驅動能力存在物理層面的差異。隨意替換可能引發噪聲超標、環路振蕩或信號建立失敗。

01通用運放：成本優先，架構折衷

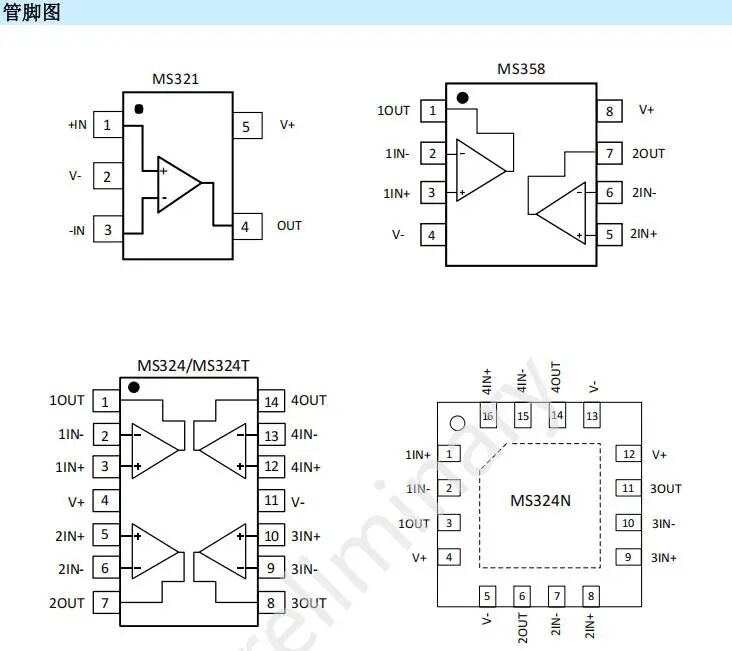

代表型號：瑞盟MS321、MS358、MS324

通用運放的設計目標是在成本與基礎性能間取得平衡。以瑞盟MS321/358/324系列為例，其輸入級采用PNP雙極型晶體管，內部集成固定補償電容，單位增益穩定。

關鍵參數：

增益帶寬積：1MHz（@25℃）

壓擺率：0.7V/μs（典型值，V+=30V）

輸入失調電壓：2mV（典型值），最大7mV

靜態電流/每通道：430μA（V+=5V）

供電電壓范圍：2.5V至36V

不能混用的技術原因：

直流誤差限制：2mV量級的輸入失調電壓，在放大微弱直流信號時會產生明顯的零點偏移。若將其用于精密電流檢測，誤差量級可能覆蓋有效信號。

壓擺率受限：0.7V/μs的壓擺率，在處理10kHz以上的脈沖信號時，輸出波形將呈現斜率失真。

02精密運放：低失調與低溫漂的折衷

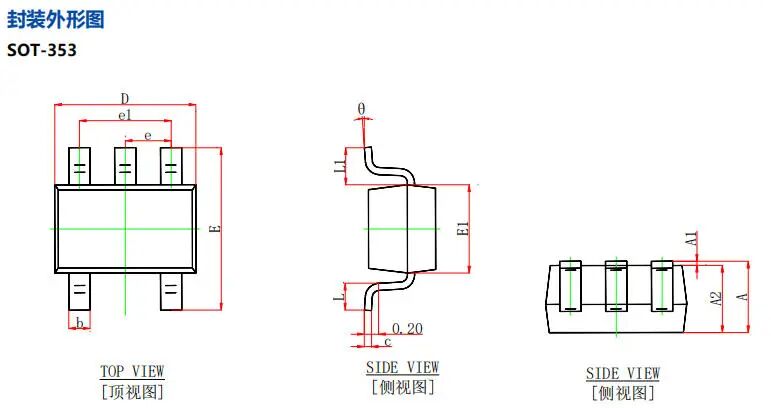

代表型號：瑞盟MS8331

精密運放的核心任務是將直流誤差壓制到μV級別。瑞盟MS8331采用零溫漂架構，通過內部校準機制持續校正輸入失調電壓。

關鍵參數：

輸入失調電壓：3μV（典型值）

輸入失調溫漂：20nV/℃（典型值）

增益帶寬積：400kHz（@25℃）

壓擺率：0.34V/μs（典型值）

靜態電流/每通道：28μA（@5V）

輸入電壓噪聲：0.7μVp-p（0.1Hz～10Hz）

供電電壓范圍：2.5V至5.5V

不能混用的技術原因：

帶寬與壓擺率的折衷：400kHz的帶寬和0.34V/μs的壓擺率，在處理快速變化信號時響應偏慢。若將其用于高速ADC驅動，采樣窗口內電壓可能未及穩定，影響轉換精度。

過載恢復特性：規格書標注過載恢復時間為20μs（至0.1%）。在多路復用信號鏈中，通道切換后若等待時間不足，上一通道的殘留電壓可能污染當前采樣值。

03高速運放：寬帶寬的代價

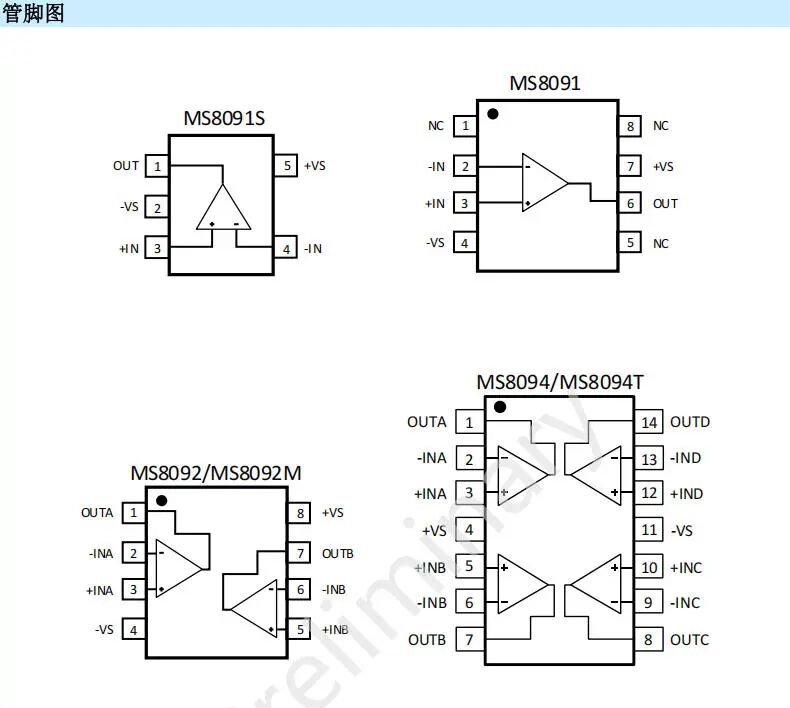

代表型號：瑞盟MS8091、MS8092、MS8094

高速運放以較大的靜態電流換取高帶寬與高壓擺率。瑞盟MS809x系列采用電流反饋架構，針對高頻信號調理做了優化。

關鍵參數：

-3dB帶寬：350MHz（G=+1，Vo=0.1Vp-p，RL=1kΩ）

壓擺率：265V/μs（G=+2，4V Output Step）

0.1%建立時間：32ns

靜態電流/每通道：4.3mA

輸入失調電壓：±2mV（典型值），最大±9.8mV

供電電壓范圍：2.5V至5.5V

輸入電壓噪聲：5.9nV/√Hz（f=1MHz）

不能混用的技術原因：

對PCB寄生參數敏感：350MHz帶寬意味著反饋環路中額外幾pF的寄生電容即可能降低相位裕度。規格書明確指出：“好的印刷電路設計技術可以減少輸入輸出的雜散電容”，并建議“將外部元件放得離器件盡可能的近”。

功耗代價：每通道4.3mA的靜態電流，在電池供電設備中使用將顯著影響續航。若用于低頻緩變信號調理，屬于資源配置上的不合理搭配。

失調電壓量級：±9.8mV的最大失調電壓，使其不適合直接處理毫伏級直流信號。

04低功耗運放：微安級電流的約束

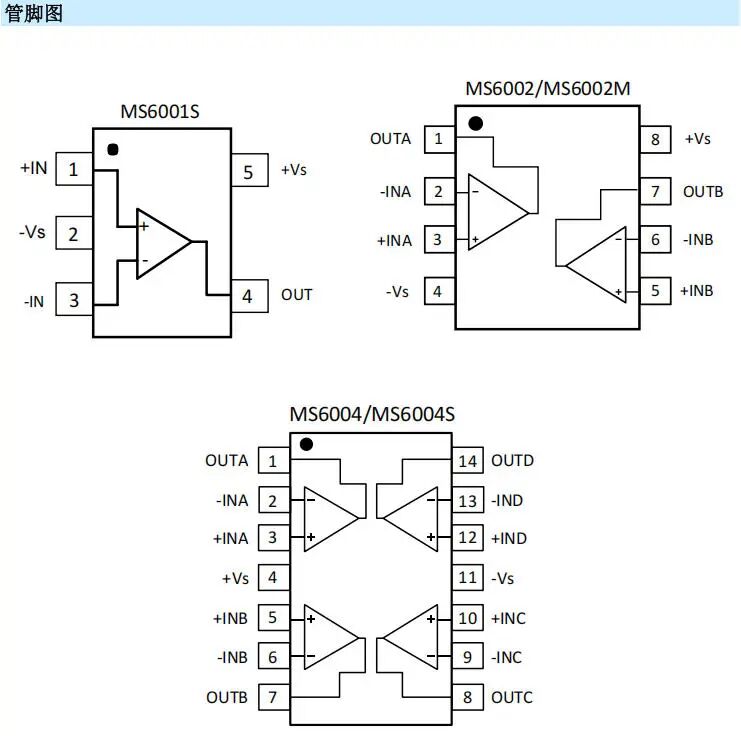

代表型號：瑞盟MS6001、MS6002、MS6004

低功耗運放將晶體管偏置在亞閾值區，以換取較低的靜態電流。瑞盟MS6001/2/4系列針對電池供電設備設計。

關鍵參數：

增益帶寬積：1.2MHz（V+=5V，RL=100kΩ）；0.4MHz（V+=1.8V，RL=10kΩ）

壓擺率：0.4V/μs（V+=5V）；0.35V/μs（V+=1.8V）

靜態電流/每通道：110μA（V+=5V，Vo=Vcm）

輸入失調電壓：1mV（典型值），最大3mV

輸入偏置電流：10pA（最大@25℃）

供電電壓范圍：1.8V至5V

電壓噪聲密度：31nV/√Hz（f=10kHz）

不能混用的技術原因：

壓擺率建立限制：0.4V/μs的壓擺率（5V供電），在驅動SAR型ADC時，若信號階躍幅度較大，輸出在采樣窗口內可能無法完成建立。規格書標注0.1%建立時間為23μs（G=±1，2V階躍），在高速采樣系統中可能影響數據有效性。

驅動能力約束：輸出短路電流為±70mA（典型值），但在驅動容性負載時相位裕度會下降。規格書標注“單位增益穩定”，設計中需關注輸出級負載匹配。

05信號鏈視角的選型對照

總結

四類運放不能互換的根本原因，是設計者在速度、功耗、精度三個維度上做了不同的資源分配。MS321系列以36V寬供電和430μA功耗覆蓋通用場景，MS8331以3μV失調電壓服務于精密測量，MS8092以350MHz帶寬應對高速信號，MS6001以1.8V低壓和110μA微功耗適配電池設備。理解每一類運放的參數邊界與結構特點，是保障信號鏈穩定運行的前提。

在運放選型與信號鏈調試過程中，若您對瑞盟運放，信號鏈系列的具體參數或替代方案有疑問，歡迎聯系卓聯微。我們的技術團隊可協助核對規格書細節，提供適合的型號推薦。

如有型號或選型需求，歡迎聯系我們獲取支持。
