摘要：隨著音頻技術與嵌入式系統、計算機技術的深度融合，USB接口音頻處理模塊因其便捷性、兼容性優勢，在消費電子、工業控制、智能監測等多領域的應用愈發廣泛。BP8913-USB-AUDIO作為一款高性能USB音頻編解碼與放大一體化模塊，集成了專業DSP編碼芯片、免驅適配、多通道音頻輸入輸出等核心功能，憑借優異的電氣性能與靈活的集成特性，為各類音頻傳輸場景提供了高效可靠的解決方案。本文基于模塊規格書，系統分析其功能特點、核心性能指標，并結合實際應用需求，探討其在多領域的應用價值與推廣潛力，為相關音頻系統的設計與優化提供參考。

一、引言

在數字化音頻技術快速發展的背景下，傳統音頻傳輸方式面臨著接口兼容性差、調試復雜、音質損耗明顯等問題，難以滿足現代電子設備對音頻處理高效化、集成化、便捷化的需求。USB音頻技術憑借其即插即用、傳輸穩定、帶寬充足等優勢，已成為主流的音頻傳輸解決方案之一。BP8913-USB-AUDIO模塊作為一款集成度高、性能優異的USB音頻處理模塊，內置專業USB編碼DSP芯片，無需復雜的軟件調試與驅動安裝，可快速實現模擬音頻信號的輸入與輸出轉換，兼顧音質傳輸質量與集成便捷性，廣泛適配各類主流操作系統與應用場景，具有重要的研究與應用價值。

二、BP8913模塊的核心功能特點

BP8913-USB-AUDIO模塊以“高效集成、便捷適配、多場景兼容”為核心設計理念，整合了音頻編解碼、功率放大、信號采集、狀態控制等多重功能，其核心功能特點可概括為以下三點。

2.1 集成化USB音頻編解碼功能

模塊內置專業標準的USB編碼DSP芯片，實現了音頻信號的數字化編解碼與USB傳輸?shù)囊惑w化設計，可通過標準USB接口完成模擬音頻信號與數字信號的雙向轉換，無需額外搭載獨立編解碼芯片，有效簡化了系統硬件結構，降低了集成成本。其工作原理契合USB Codec芯片的核心邏輯，通過內置ADC模塊對模擬音頻信號進行采樣量化，經DSP芯片處理后完成編解碼轉換，再通過USB接口實現數據傳輸，形成“采集-處理-傳輸-輸出”的完整音頻處理鏈路。同時，模塊支持雙聲道立體聲線路輸出與雙聲道3W功率放大輸出，可直接驅動5W以下雙喇叭，無需額外功率放大模塊，進一步提升了集成便捷性。

2.2 免驅適配與便捷集成特性

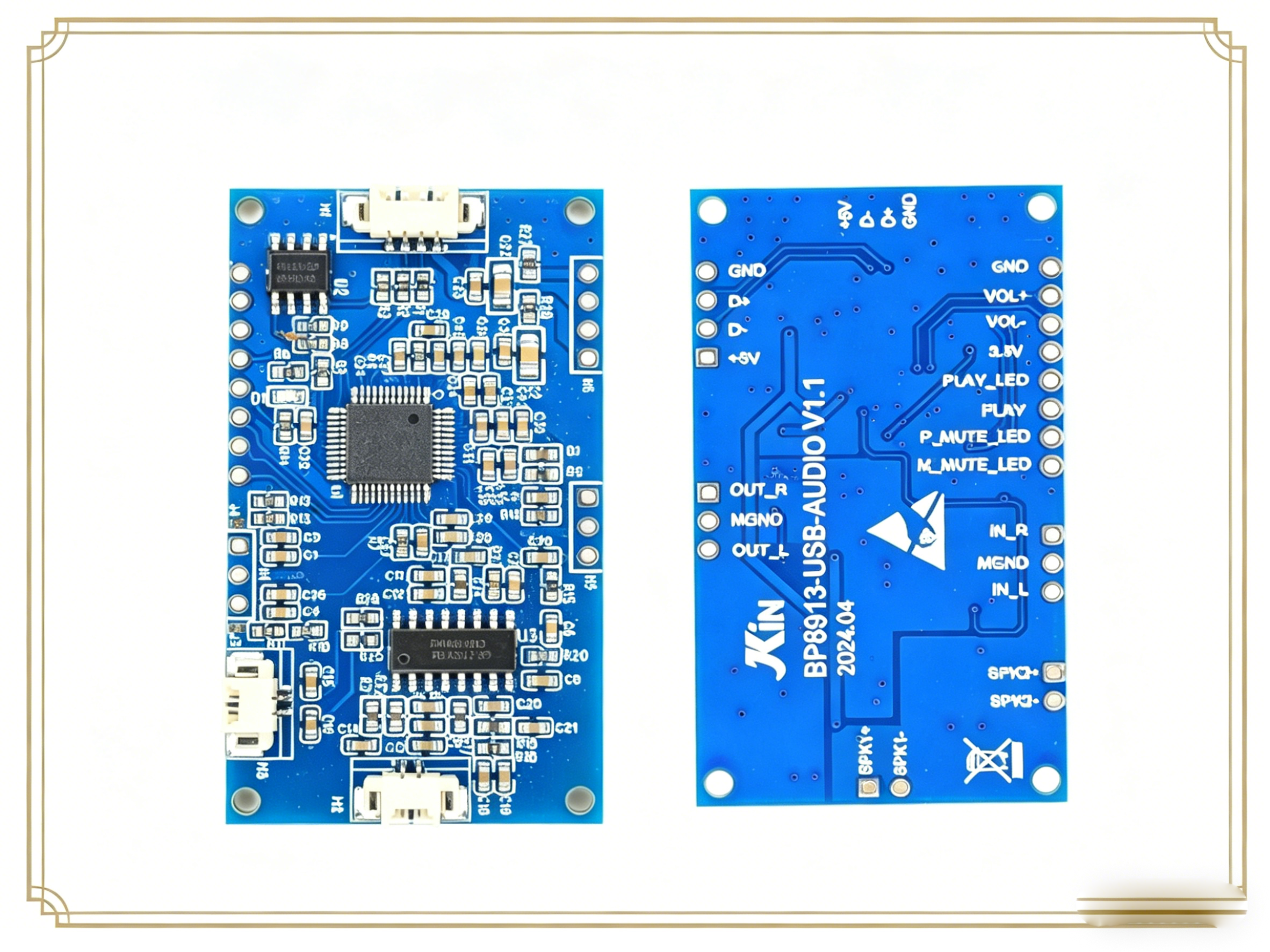

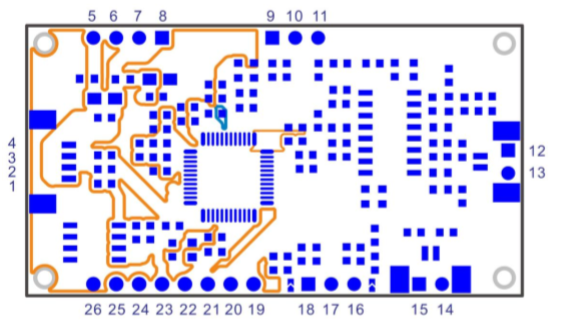

模塊采用免驅設計方案，嚴格遵循USB音頻類協議（UAC），無需進行系統軟件調試或額外驅動安裝，僅需按照標準連接規范將模塊接入目標產品系統，即可直接替代原系統聲卡，快速解決模擬音頻的接入與輸出問題。這種免驅特性不僅降低了系統集成的技術門檻，縮短了產品開發周期，還提升了模塊的通用性，可廣泛適配不同類型的硬件系統。此外，模塊配備26個功能腳位，明確劃分電源、數據、音頻輸入輸出、控制信號等接口，針座插針間距按規范設計（H1、H2、H3為1.25mm，H4、H5、H6為2.54mm），便于精準焊接與穩定連接，進一步優化了集成體驗。

2.3 全場景音頻采集與狀態控制功能

模塊具備完善的音頻采集與狀態控制能力，配備單聲道麥克風輸入接口，可直接連接駐極體電容麥克風，實現高質量的錄音與通話功能，滿足語音采集、雙向?qū)χv等場景需求。同時，模塊集成了麥克風靜音指示燈、音頻輸出靜音指示燈、播放狀態指示燈三類狀態指示單元，以及播放、音量加、音量減三個控制按鍵，按鍵采用對地觸發有效設計，可實時反饋音頻工作狀態并實現便捷的操作控制。此外，模塊內置LDO穩壓電路，提供3.3V穩定輸出，為外接小型元器件提供供電支持，進一步拓展了模塊的功能延展性。

三、BP8913模塊的核心性能指標分析

性能穩定性與指標優越性是音頻處理模塊的核心競爭力，BP8913模塊在USB兼容性、采樣精度、音頻輸出質量、環境適應性等方面表現優異，其核心性能指標基于規格書數據可進行如下系統分析。

3.1 USB兼容性與系統適配性能

模塊嚴格符合USB音頻設備2.0版本規格，向下兼容USB1.1、USB1.0版本，確保與不同USB接口標準的設備實現穩定連接。在系統適配方面，模塊全面支持Windows XP/Vista/Win7/Win8/Win10等主流Windows操作系統，以及MAC SYSTEM系統，同時兼容安卓4.4及以上版本的USB音頻驅動，實現了跨系統的廣泛適配，打破了系統壁壘，可滿足不同硬件平臺的應用需求。USB輸入工作電壓范圍為4-5.5V，標準供電電壓為5V，適配常規USB供電場景，同時支持通過4、8腳補充5V供電，解決了大電流工作時的供電不足問題，保障了模塊工作的穩定性。

3.2 音頻采樣與傳輸質量

音頻采樣率與信噪比是決定音頻傳輸質量的關鍵指標，BP8913模塊支持8KHZ、11.025KHZ、12KHZ、16KHZ、22.05KHZ、24KHZ、32KHZ、44.1KHZ、48KHZ等多種采樣率，覆蓋了語音通話（8KHZ）、音樂播放（44.1KHZ）、專業音頻測試（48KHZ）等不同場景的需求，可根據實際應用場景靈活適配，確保音頻信號的精準采集與還原。在音頻輸出質量方面，LINE OUT端口空閑通道信噪比可達-86dB，靜音狀態下信噪比高達-94dB，總諧波失真（THD+N）控制在較低水平，有效抑制噪聲干擾，保障音頻輸出的清晰度與純凈度；麥克風輸入端口ADC增益步進為1.5dB，空閑通道信噪比為82dB，輸入阻抗在15K-20K之間，可實現高質量的語音采集，滿足通話、錄音等場景的音質要求。

3.3 環境適應性與工作穩定性

模塊具備較強的環境適應性，工作溫度范圍為-20℃~65℃，可適應低溫寒冷、高溫炎熱等不同惡劣環境；工作相對濕度小于90%，有效避免潮濕環境對模塊電路的損壞，保障模塊在工業車間、戶外監控等復雜環境下的穩定運行。此外，模塊功率放大芯片輸出功率為雙聲道3W，可驅動4歐3W喇叭滿負載工作，在雙喇叭同時工作時，通過補充供電可避免因電流不足導致的聲音停頓問題，進一步提升了模塊工作的穩定性與可靠性。

四、BP8913模塊的應用場景拓展

基于BP8913模塊的功能特點與性能優勢，結合不同領域的音頻處理需求，其應用場景可廣泛覆蓋消費電子、智能監測、工業控制、教育通信等多個領域，為各領域的音頻系統設計提供了高效便捷的解決方案，具體應用場景如下。

4.1 消費電子領域

在消費電子領域，BP8913模塊可作為PC、平板電腦等設備的外置聲卡，實現模擬音頻的輸入與輸出，替代傳統內置聲卡，提升音頻傳輸質量；同時，可應用于USB外置音響、USB耳麥等產品，憑借其免驅特性與優異的音質表現，為用戶提供高質量的音頻體驗。此外，模塊可適配免提通話平板電腦、USB通話設備等產品，實現雙向語音通話功能，滿足用戶的便捷通信需求，契合消費電子“便捷化、高品質”的發展趨勢。消費電子領域

4.2 智能監測與安防領域

在智能監測與安防領域，模塊可應用于老人、小孩監控設備及監護儀對講設備，通過麥克風輸入接口采集語音信號，結合雙聲道輸出實現雙向?qū)χv，便于實時監護與溝通；在智能小區、別墅門禁對講系統中，模塊可實現門禁語音通話、廣播通知等功能，提升門禁系統的智能化水平；在電梯、企業寫字樓、生產車間等場景的廣播對講系統中，模塊憑借其穩定的音頻傳輸性能與環境適應性，可實現清晰的廣播通知與雙向?qū)χv，保障場景內的信息傳遞效率。

4.3 工業與測試領域

在工業與測試領域，BP8913模塊可用于模擬音頻的測試收錄與音頻輸出電路波形分析，憑借其多種采樣率適配能力與高精度的音頻采集性能，可精準捕捉音頻信號，為音頻電路的測試與優化提供可靠的數據支撐；同時，模塊可應用于工業現場的語音通信設備，實現車間、廠房內的實時對講，提升工業生產的協同效率。其穩定的工作性能與便捷的集成特性，可有效適配工業場景的復雜需求，降低工業音頻系統的開發與維護成本。

4.4 教育與會議領域

在教育與會議領域，模塊可應用于智能多媒體教育通話產品，實現教師與學生的雙向語音互動，提升多媒體教學的體驗；在企業多方會議免提通話系統中，模塊可實現清晰的語音采集與輸出，支持多方實時通話，解決會議中的語音傳輸問題，提升會議溝通效率。其免驅適配特性可快速集成到會議設備中，無需復雜調試，降低了會議系統的搭建成本。

五、結論與展望

BP8913-USB-AUDIO語音處理模塊憑借其集成化的功能設計、優異的性能指標與廣泛的應用適配性，有效解決了傳統音頻處理模塊調試復雜、兼容性差、集成度低等問題，為多領域音頻傳輸場景提供了高效可靠的解決方案。該模塊的免驅設計、多采樣率適配、高信噪比等核心優勢，使其在消費電子、智能安防、工業測試、教育會議等領域具有廣闊的應用前景。

隨著音頻技術與嵌入式系統、物聯網技術的不斷融合，未來可進一步優化BP8913模塊的性能，拓展其在物聯網設備、智能穿戴設備等新興領域的應用；同時，可結合數字信號處理技術，增加降噪、回聲消除等高級功能，提升模塊的音頻處理能力，滿足更高精度、更復雜場景的音頻處理需求。BP8913模塊作為一款高性價比的USB音頻處理模塊，其推廣應用將為音頻系統的輕量化、高效化、智能化發展提供重要支撐。
