APView400新能源發電系統電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照 IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、 事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數 的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準 A 級要求，能夠滿 足 35kV 及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據 中心、交通建筑等行業的電能質量監測。

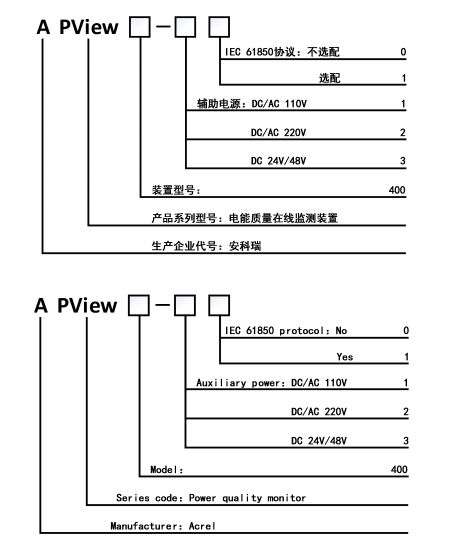

型號說明

APView400 電能質量在線監測裝置特點

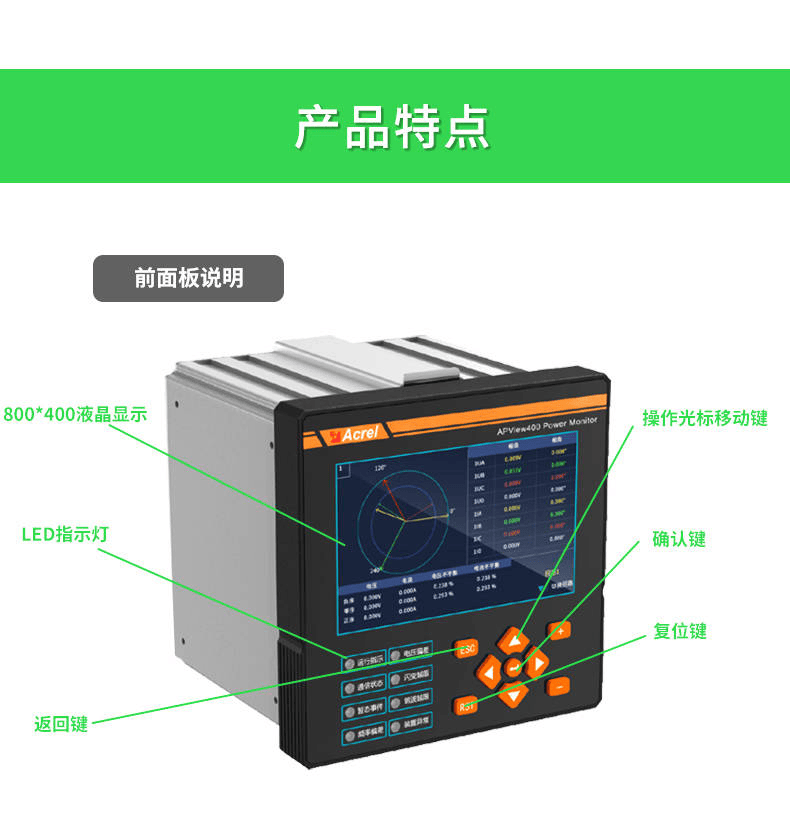

高性能的硬件平臺

裝置采用基于 Xilinx SoC 構架的雙 ARM 內核處理器，ARM1 運行嵌入式Linux、TCP/IP協議、Http 協議、Web 服務器、電能質量數據的存儲、統計、分析，ARM2 用來數據采樣、電能質量數據計算。裝置每周波采樣高達 1024 點，具備高測量精度能準確記錄故障波形。采用 32GB 工業級大容量 SD 卡，可以長期存儲事件記錄與故障波形等數據。具備友好的人 4 機界面，800*480 像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。

豐富的接口資源

4 路交流電壓；

4 路交流電流；

5 路可編程無源繼電器出口、5 路有源開關量輸入；

2 路 RS485 串行通訊接口，支持 Modbus-RTU 規約，支持 IRIG-B 對時方式；

2 路以太網接口，支持 Modbus-TCP、IEC61850 MMS、FTP、裝置升級維護；

1 路 USB 接口，可用于裝置維護。

可靠性設計

裝置軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到國家標準。

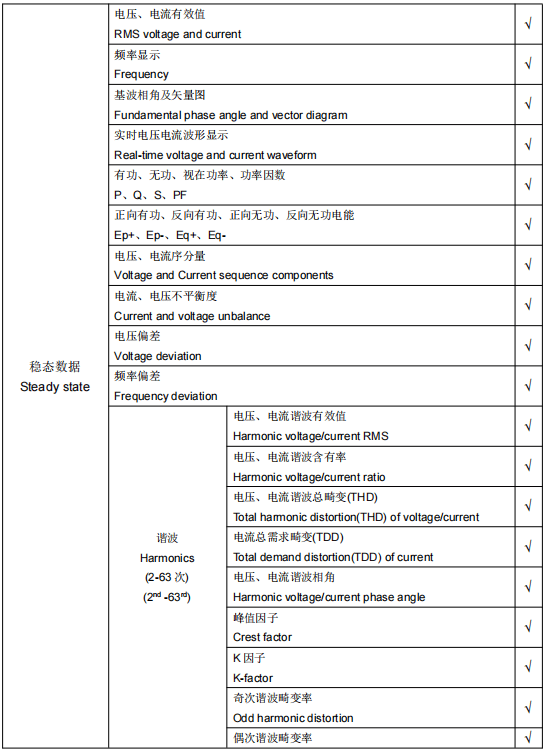

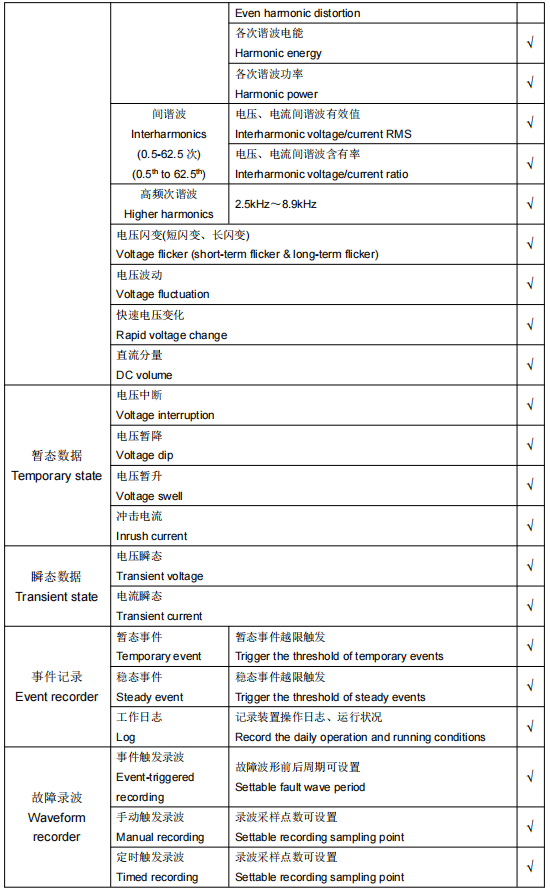

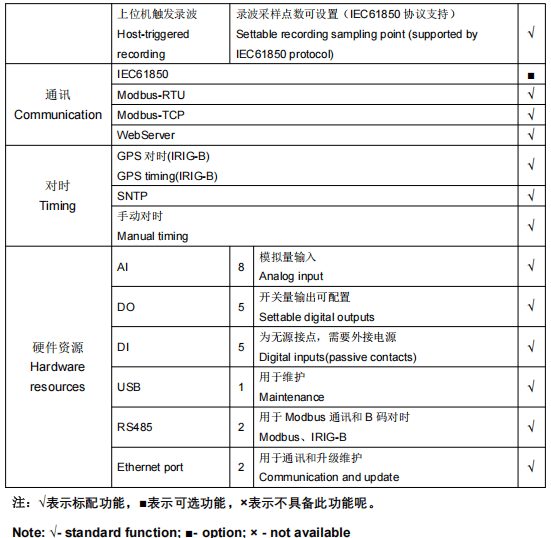

功能對照表：

編輯

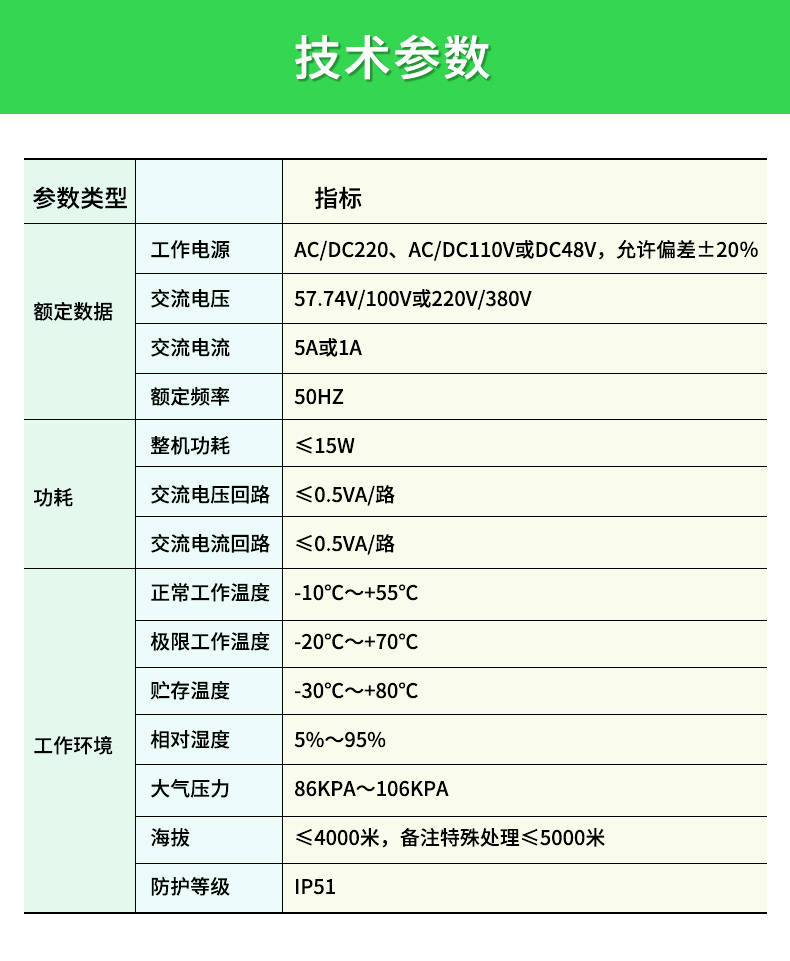

產品參數：

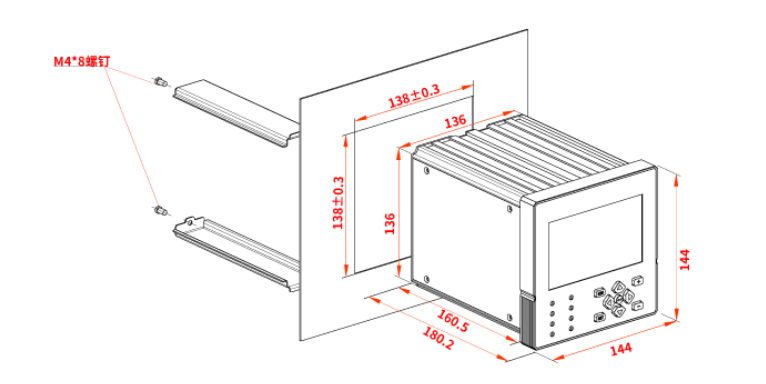

產品尺寸及安裝示意圖：

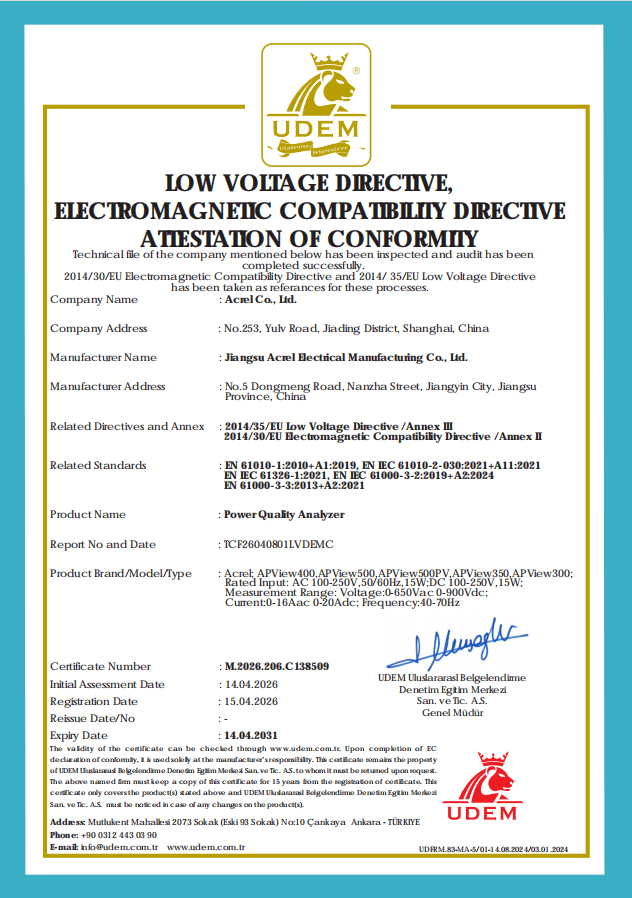

產品CE證書：

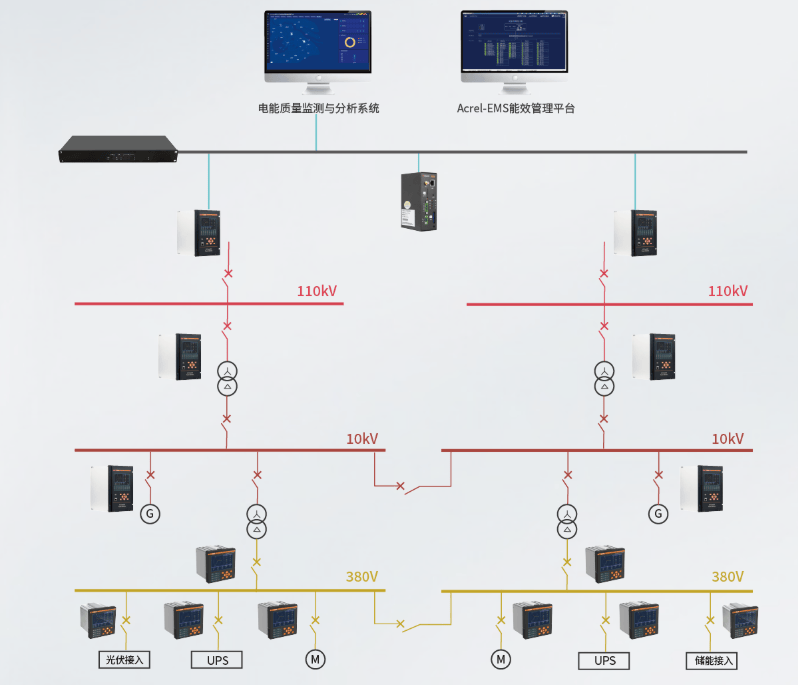

應用場景圖：

2.電能質量監測系統

2.1組網方式

該系統將APView400電能質量在線監測裝置通過網線接入網關，網關可通過有線或無線方式組網，將數據上傳至監測平臺，方便對用戶站集中管理。

2.2諧波分析

諧波做為國標要求測試項目，用戶可查看監測點2~63諧波和0.5~62.5次間諧波的實時頻譜圖，可根據日期查看各次諧波的歷史曲線。諧波較高將會導致從點系統功率因數降低，降低電網使用率，增加連接器熱損耗帶來安全隱患。

2.3事件分析

平臺為用戶提供監測點發生事件總覽，包含141種穩態越線事件、暫態事件及瞬態事件記錄。穩態事件136種，暫態時間3種，瞬態事件2種。事件信息包括事件的觸發時間、事件類型、觸發通道、特征幅值及持續時間。用戶可根據需求進行事件查詢及導出。

對于電壓暫升、暫降及短時中斷事件可為用戶提供ITIC/SEMIF47容忍度曲線分析，用戶也可查看發生告警的事件波形，波形精度為每周波1024點。

2.4趨勢分析

用戶可通過平臺可查看監測點負荷曲線及電壓電流、電壓偏差、不平衡度、閃變等歷史趨勢曲線。

2.5診斷報告

系統可根據監測點的電能質量情況統計分析生成電能質量診斷報告。
