溫補晶振接線圖，溫補晶振怎么接線？一文讀懂，小白也能輕松上手！
精準頻率，從正確接線開始
在電子電路設計中，溫補晶振（Temperature Compensated Crystal Oscillator，TCXO）以其卓越的頻率溫度穩定性，成為通信設備、導航系統、精密儀器等領域的核心器件。然而，正確接線是發揮其性能的第一步，接線錯誤可能導致頻率偏差甚至器件損壞。本文將手把手教你如何正確完成溫補晶振的接線，確保電路穩定可靠。
01 溫補晶振的基本認識
溫補晶振內部集成了溫度補償電路，能有效抑制溫度變化對晶體頻率的影響，典型頻率穩定度可達±0.1ppm ～ ±2.0ppm，遠超普通晶振（通常 ±20ppm 以上）。

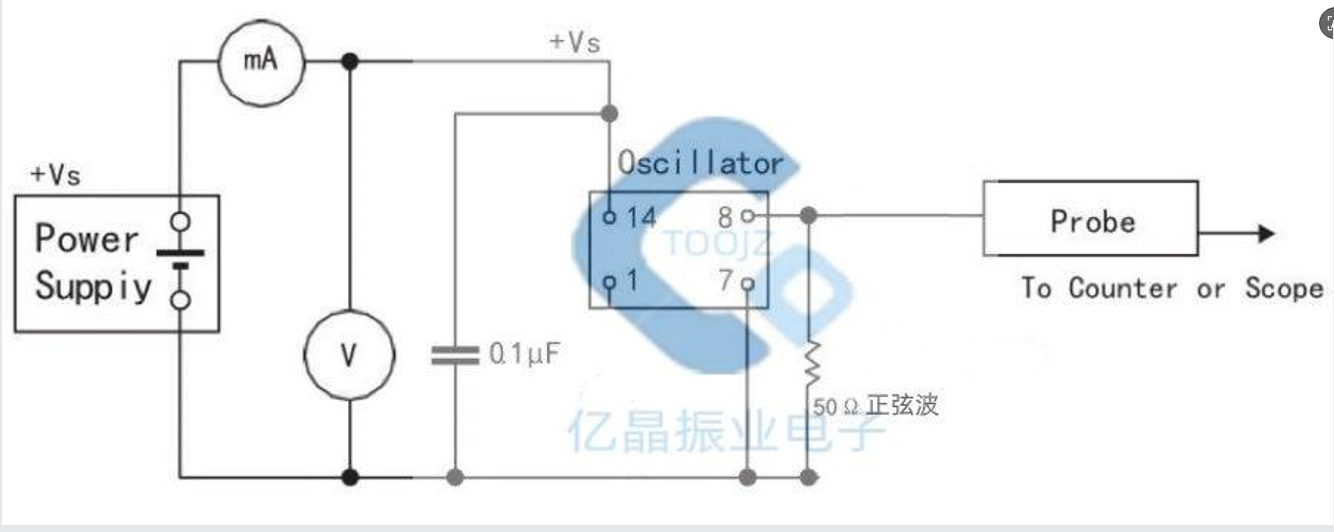

正弦波溫補晶振接線圖

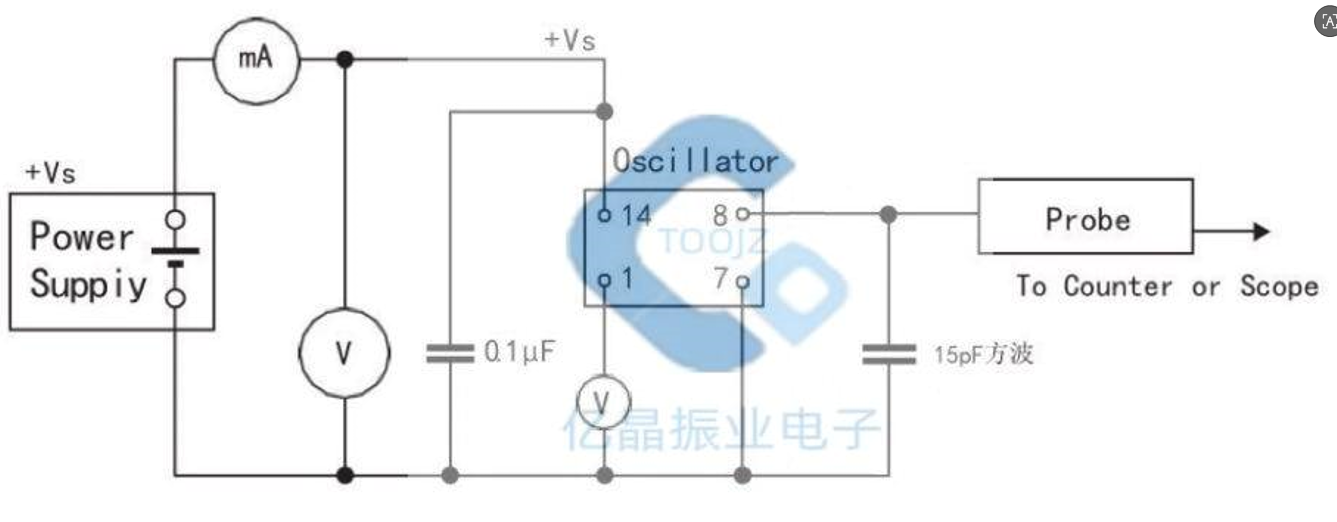

方波壓控溫補晶振接線圖

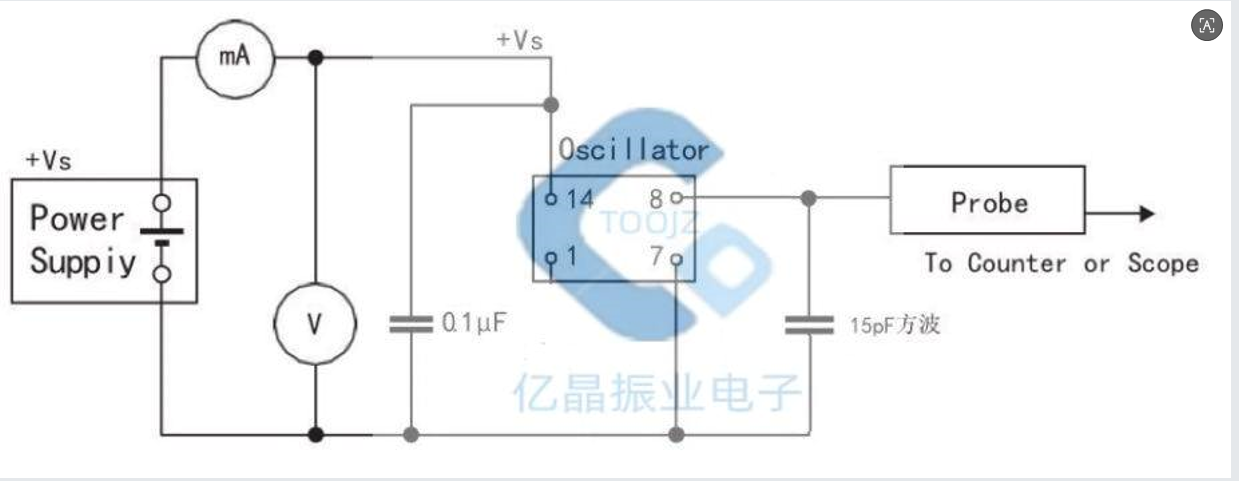

方波溫補晶振接線圖
接線必看！如需TCXO溫補晶振引腳全解析可聯系億晶振業電子
