摘要

FT?02 語音通話測試底板是面向語音處理模塊的專業化聲學性能驗證平臺，以全雙工通話、聲學回聲消除（AEC）、雙向音頻調控與多接口兼容為核心能力，支持模擬 / USB 雙鏈路接入、雙電源冗余供電、獨立上下行增益調節，可快速完成語音模塊通話質量、回聲抑制、降噪與波形特征的標準化測試，大幅降低實驗環境搭建成本與系統復雜度。本文從功能架構、技術性能、應用場景與測試范式展開論述，為語音交互硬件研發、聲學算法驗證與工程化測試提供可靠支撐。

1 引言

智能語音交互已廣泛滲透于門禁對講、車載通訊、會議系統、智能家居與工業廣播等場景，通話清晰度、回聲抑制強度、噪聲魯棒性成為核心性能指標。傳統語音模塊測試存在接線繁瑣、信號調節不便、回聲效果難以直觀對比、供電與接口兼容性差等問題，導致研發周期延長、測試一致性不足。FT?02 測試底座針對上述痛點，采用一體化硬件架構，集成回聲消除開關、獨立電位器、功放驅動與多類型接口，實現語音模塊快速部署、可對比測試、可量化分析，為聲學算法迭代與產品工程化落地提供標準化驗證手段。

2 功能架構與核心技術特性

2.1 硬件架構與接口設計

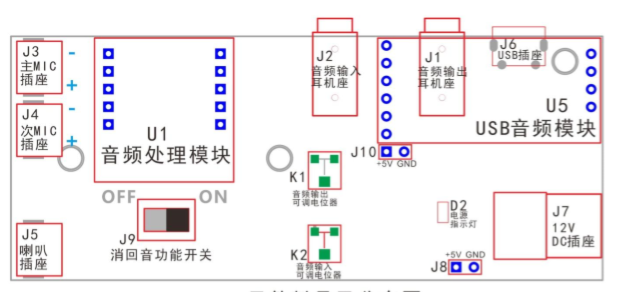

FT?02 采用模塊化分層架構，核心包括音頻處理單元、功放驅動單元、電源管理單元、控制調節單元與擴展接口單元，支持 A?47 等主流語音處理模塊直插適配，接口與功能高度規范化：

• 音頻接口：J1 上行輸出、J2 下行輸入（3.5 mm 模擬音頻）；J3 主 MIC、J4 次 MIC（2.0 mm 駐極體咪頭）；J5 喇叭輸出（直驅 4 Ω/3 W 揚聲器）。
• 電源系統：Micro USB 5 V 與 DC 12 V 雙路冗余供電，二選一工作，保障兼容性與穩定性。
• 控制單元：J9 回聲消除撥動開關（ON/OFF 可切換對比）；K1/K2 獨立電位器實現上行輸出 / 下行輸入幅度連續可調。
• 擴展單元：J8/J10 5 V 輸出針座、U5 USB 音頻模塊（HX?01）擴展位，支持 PC / 安卓 USB 免驅接入與波形采集分析。

2.2 核心性能與技術優勢

1. 全雙工通話與回聲消除可控支持實時雙向語音傳輸，AEC 功能可硬件級開關切換，快速對比回聲抑制前后通話體驗，適用于算法有效性驗證與主觀音質評估。
2. 獨立上下行音頻調控K1 上行調節麥克風輸出幅度，K2 下行調節喇叭監聽音量，精準匹配不同信號源電平，提升測試一致性與信噪比。
3. 功放直驅與聲學鏈路簡化板載 NJM5532 運放與 8002B 3 W AB 類功放，無需外接功放即可驅動標準揚聲器，降低測試鏈路失真與干擾引入。
4. 多模式兼容接入

• 模擬音頻模式：直接對接傳統通訊設備，適配性強。
• USB 聲卡模式：一線實現供電 + 音頻傳輸 + 數據通訊，支持 PC 端波形分析軟件（如 Cooledit Pro）實時采集、回放與對比。
• 底板直連模式：雙 FT?02 交叉互聯，可構建無外部設備的閉環通話測試環境，用于極限場景驗證。

5.高兼容性與易用性

兼容 Windows、Android 5.0 + 系統，支持單 / 雙麥配置，滿足普通通話、雙麥降噪、拾音波束成形等多場景測試需求，模塊插拔式設計顯著提升部署效率。

3 典型應用場景

3.1 語音模塊研發與算法驗證

面向 A?47 等語音處理芯片 / 模塊的功能調試、AEC 算法迭代、降噪效果評估，通過開關快速比對回聲消除性能，配合音頻分析軟件完成波形、失真、時延等指標量化測試。

3.2 雙向通話設備量產測試

• 樓宇對講、門禁系統：驗證遠距離通話清晰度、回聲抑制與抗干擾能力。
• 車載 / 船舶通訊：評估全雙工穩定性與噪聲環境下的語音可懂度。
• 監護儀、兒童 / 老人看護設備：驗證低時延、高保真雙向語音傳輸可靠性。

3.3 工業與公共廣播對講系統

電梯、車間、寫字樓等強混響、高噪聲場景，測試模塊回聲消除魯棒性、嘯叫抑制能力、遠距離拾音效果，保障廣播與對講并存時的語音質量。

3.4 會議與教育多媒體設備

智能會議免提電話、多媒體教學終端，驗證多人通話場景下的全雙工體驗、近端 / 遠端語音分離度與整體通話流暢度。

3.5 實驗室教學與科研實驗

作為語音信號處理、聲學測量、嵌入式系統的實驗教學平臺，直觀展示回聲產生機理、AEC 工作流程、音頻增益調節與波形采集分析方法，支撐課程實驗與創新項目開發。

4 測試范式與系統配置

4.1 標準測試組件

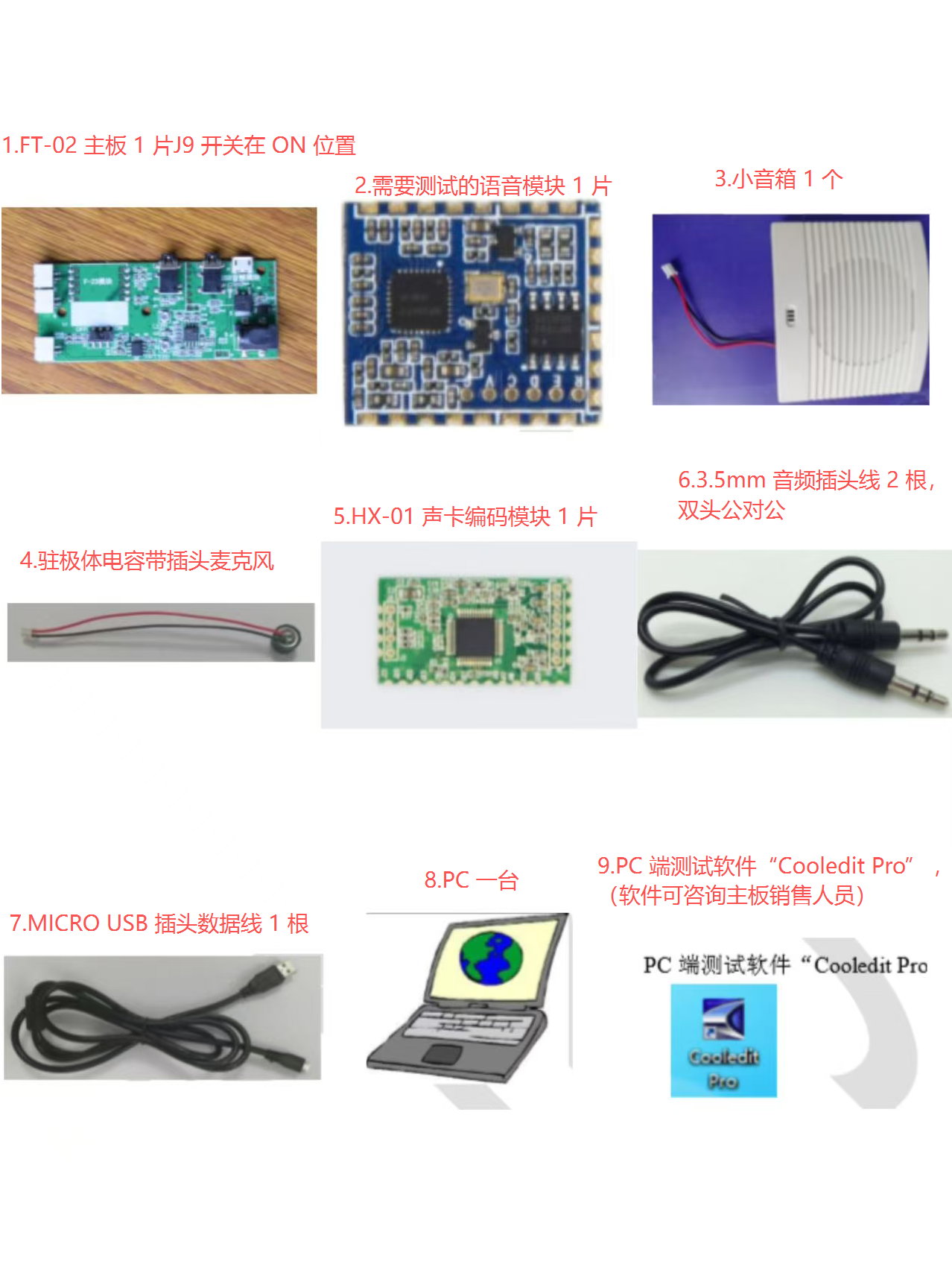

FT?02 底板、待測語音模塊、4 Ω/3 W 揚聲器、駐極體咪頭、3.5 mm 音頻線、Micro USB 線、PC 與音頻分析軟件，可選配 HX?01 USB 聲卡模塊提升數字鏈路性能。

4.2 典型測試連接模式

1. 模擬信號直連模式：底座 + 語音模塊，模擬音頻口對接目標系統，簡潔通用。
2. PC 音頻分析模式：雙 3.5 mm 線連接 PC 聲卡，實現錄音、波形比對與參數標定。
3. USB 一體化模式：USB 連接 PC / 安卓，供電與音頻傳輸合一，適合數字化快速測試。
4. 雙底板閉環通話模式：兩臺 FT?02 交叉互聯，構建無外部依賴的端到端通話驗證環境。

5 結論與展望

FT?02 全雙工語音通話消回音測試底座以硬件一體化、接口標準化、調控精細化、場景多元化為核心優勢，有效解決語音模塊測試流程復雜、一致性差、對比不便等問題，適用于研發、質檢、教學與科研等全生命周期場景。未來可結合 AI 聲學增強算法、自動化測試腳本與多維度指標評估體系，進一步提升測試效率、量化精度與智能化水平，為下一代高可靠、低時延、強抗噪語音交互系統提供更完善的驗證支撐。
