科瑞杰-橫河功率分析儀的一個主要測試應用就是測量功率轉換器的效率，影響轉換器效率因素有很多，如何通過設置正確的同步源讓轉換器效率測得更準確。

同步源的作用

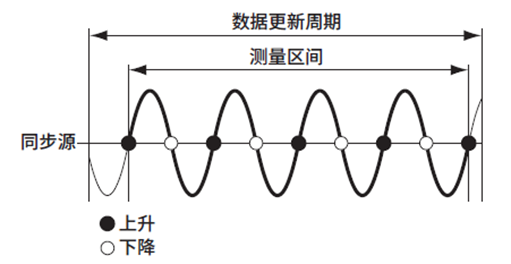

在數據更新周期內參考同步源的輸入信號，在同步源與上升斜率（或下降斜率）上指定電平交叉的第一點和同步源與上升斜率（或下降斜率）上指定電平交叉的最后一點之間的數據作為測量區間。如圖1.

圖1

通常的同步源選擇是輸入通道的電壓或者電流。同步源選擇的原則是挑選失真小、輸入電平和頻率都穩定的信號。只有能精確地檢測出同步源信號的周期才能取得正確的測量值。

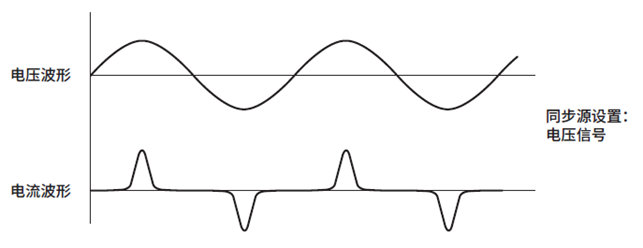

例如圖2中我們可以看到，電壓波形相比電流波形失真小，所以我們應該選電壓作為同步源。

源質量不好的情況下，會引入較大的干擾，導致電流測量精度降低，從而導致功率精度和效率精度的降低。而使用760903配合高質量線纜的方式，能夠最大程度減少外部干擾的影響，獲得了非常好的測量結果，保證了測試精度。

圖2

如果我們不確定電壓、電流那個波形比較好時，可以通過功率分析儀的波形顯示觀看電壓電流波形，挑選合適的同步源。

功率轉換器的選擇

橫河760903并不只限于連接橫河的CT系列電流傳感器，對于LEM的高精度的電流傳感器系列，以及其他品牌的某些型號，只要符合接入規格都可以連接到760903上使用。

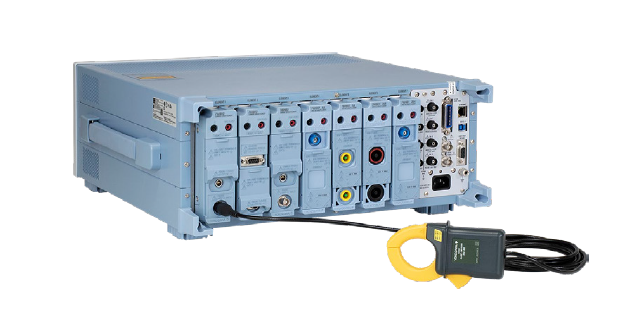

除了高精度的CT電流傳感器，760903還可以連接常見的電壓輸出型的電流鉗。

760903提供了非常好的通用性，讓用戶可以選擇合適的電流傳感器。
