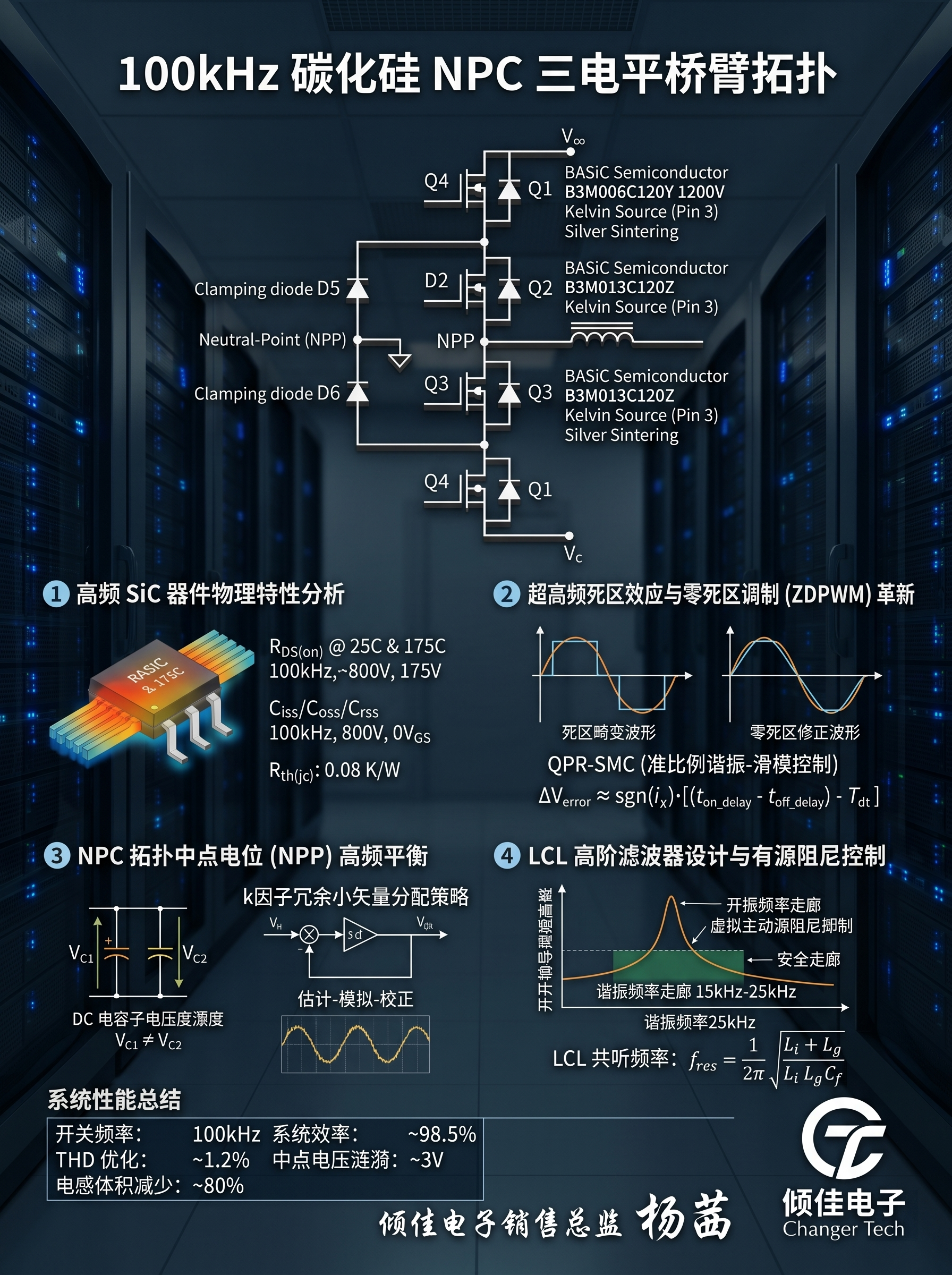

針對高頻（100kHz）碳化硅NPC三電平UPS的不間斷電源諧波抑制與控制算法綜合研究

1. 現代不間斷電源系統的高頻演進與三電平拓?fù)浼夹g(shù)背景

在現代數據中心、精密醫療裝備、工業自動化控制網絡以及國防基礎設施中，不間斷電源（Uninterruptible Power Supply, UPS）系統是保障電網供電質量、維持關鍵負載連續運行的核心基礎設施 。隨著現代電力電子系統向著高功率密度、高效率和輕量化方向迅猛發展，傳統的兩電平電壓源型逆變器（Voltage Source Inverter, VSI）在處理大功率輸出時，逐漸暴露出開關損耗巨大、輸出電壓諧波失真（Total Harmonic Distortion, THD）較高以及對電磁干擾（Electromagnetic Interference, EMI）抑制能力不足等物理瓶頸 。此外，根據IEEE 519等國際電能質量標準，并網或獨立供電系統必須嚴格將輸出電流的THD控制在5%以下，這在傳統的低頻兩電平架構中需要極其龐大且昂貴的無源濾波器件來實現 。

為了突破這些物理與工程限制，三電平中性點鉗位（Neutral-Point-Clamped, NPC）拓?fù)浼軜?gòu)應運而生，并迅速成為大功率高壓UPS系統、光伏逆變器及電動汽車驅動系統中的主流選擇 。NPC三電平逆變器通過在直流母線中點引入鉗位二極管或有源開關，使得單管承受的電壓應力降低為直流母線電壓的一半。更重要的是，它能夠輸出三種電平狀態（正電平、零電平、負電平），從而在不增加開關頻率的前提下顯著降低了輸出電壓的變化率（dv/dt），逼近理想正弦波的臺階狀電壓波形極大改善了系統的頻譜特性 。

與此同時，寬禁帶（Wide Bandgap, WBG）半導體材料，尤其是碳化硅（Silicon Carbide, SiC）MOSFET的全面商業化，徹底顛覆了功率變換器的頻率極限 。傳統的硅基IGBT器件受限于少數載流子的復合拖尾電流效應，其開關頻率通常被限制在20kHz以內；而SiC MOSFET作為多子導電器件，不存在少子存儲效應，其極低的導通電阻和超快的開關瞬態過程，使得逆變器在高達100kHz的高頻域下運行成為可能 。將NPC三電平拓?fù)渑c100kHz的SiC器件相結合，不僅能夠?qū)㈦姼小?a href="http://m.greenbey.cn/tags/電容/" target="_blank">電容等無源磁性元件的物理尺寸和重量縮減數倍，實現系統功率密度的指數級躍升，還能將逆變器的開關頻率推至人耳可聽見的頻段（20kHz）之上，徹底消除高頻聲學噪聲 ?；景雽?dǎo)體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

然而，事物的發展總是伴隨著新的工程挑戰。100kHz的極高開關頻率在帶來無源元件輕量化紅利的同時，也引發了更為復雜且棘手的非線性失真與高頻控制難題。首先，極短的開關周期使得為了防止橋臂直通而設置的死區時間（Dead-Time）在整個周期中的占比顯著放大，導致嚴重的低頻電壓畸變、占空比丟失以及基波電壓跌落 。其次，高頻開關動作伴隨的極高 dv/dt 和 di/dt 極易在系統寄生參數的耦合下激發出高頻振蕩，導致傳導電磁干擾（Conducted EMI）嚴重超標 。再者，NPC拓?fù)涔逃械闹悬c(diǎn)電位（Neutral-Point Potential, NPP）不平衡問題，在100kHz復雜調制算法的擾動下變得更加難以預測和控制，進而威脅到器件的安全運行邊界 。最后，高頻環境下用于濾除高次諧波的LCL濾波器不可避免地引入了高頻諧振極點，對閉環控制系統的穩定性構成了嚴峻考驗 。本研究報告將基于詳實的理論推導、器件物理特性剖析以及前沿算法數據，全面且深入地論述針對100kHz碳化硅NPC三電平UPS的諧波抑制算法、死區消除機制、中點電位平衡控制以及有源阻尼濾波技術。

2. 高頻碳化硅器件的物理特性與熱動態機理分析

高頻NPC三電平逆變器的硬件基礎與諧波表現，深度依賴于核心功率器件的開關瞬態響應能力及熱耗散管理水平。在100kHz的極端運行頻率下，分析SiC MOSFET的寄生電容特性、開關能量損耗以及熱阻分布，是推演整個系統諧波抑制算法的物理前提 。

以業界具有代表性的BASiC Semiconductor（基本半導體）所研發的1200V系列SiC MOSFET（如B3M006C120Y、B3M011C120Z及B3M013C120Z）為例，其器件參數呈現出高度為高頻高密度應用優化的特征 。在100kHz的高頻操作下，功率器件的輸入電容（Ciss?）、輸出電容（Coss?）以及反向傳輸電容（Crss?，即米勒電容）主導了開關過程中的充放電時間以及伴隨的高頻諧波振蕩分布。通過詳細比對，不同規格器件在高頻下的交流特性表現出顯著差異。

注：上述電容數據及交流特性均在測試頻率 f=100kHz、門極電壓 VGS?=0V、漏源電壓 VDS?=800V 且交流測試信號 VAC?=25mV 的條件下測定 。

在高頻工況中，米勒電容 Crss? 的極小化（例如B3M006C120Y的典型值僅為24pF，而B3M013C120Z更是低至14pF）對于提升開關速度具有決定性的物理意義 。低米勒電容意味著在門極驅動電流注入時，跨越米勒平臺的延遲時間（td(on)? 和 td(off)?）以及電壓下降/上升時間（tf? 和 tr?）被極大壓縮。這種極速的電壓過渡允許系統在不增加顯著交叉損耗的前提下以100kHz運行，從而為PWM波形提供了更陡峭的邊沿。然而，硬幣的另一面是，過快的邊沿跳變率（極高的 dv/dt 通常超過 50V/ns）會在布線寄生電感（Lstray?）的作用下引發嚴重的高頻電壓過沖（Overshoot）與振鈴（Ringing）現象 。這些振鈴本身就是高頻差模諧波的直接來源。因此，在物理驅動層面，通過精準調節外部門極電阻（Rg?）來平滑開關邊沿、抑制高頻電壓振蕩，是第一道防線。研究指出，增大 Rg? 雖然能夠抑制高頻電磁干擾，但會延長開關時間并增加開關損耗，這種多參數耦合（電流 Ids?、母線電壓 Vdc?、驅動電阻 Rg?）需要建立高度精確的預測性損耗模型，以在系統級實現諧波抑制與能效的最優妥協 。

除了開關瞬態控制，100kHz下器件的結電容充放電亦構成了一項基礎性損耗。以B3M006C120Y為例，其輸出電容 Coss? 儲存的能量（Eoss?）典型值為212 μJ 。在每一次硬開關導通瞬間，這部分能量將被器件內部通道以熱能形式耗散。在100kHz的開關頻率下，僅此項寄生電容能量就將產生約 21.2 W 的本底功率損耗（Poss?=Eoss?×fsw?）。這充分說明，在超高頻下，即便是微小的動態參數都會對系統總損耗產生宏觀影響。為了應對高頻引發的密集熱生成，SiC器件在封裝上進行了深度革新。上述型號采用了獨立的開爾文源極引腳（Kelvin Source, Pin 3），將門極驅動的返回路徑與主功率大電流通道徹底物理隔離，有效規避了大電流變化率引起的源極電感壓降對真實門源電壓的削弱，使得高頻驅動信號更加純凈穩定 。同時，采用銀燒結（Silver Sintering）等先進貼片工藝使得熱界面得到了顯著強化，B3M006C120Y的結殼熱阻降低到了極致的 0.08 K/W 。這種出色的熱管理能力不僅降低了結溫（Tj?）的穩態升幅，還有效地抑制了高溫下碳化硅晶格熱散射導致的導通電阻正溫度系數漂移（例如在175℃下，RDS(on)? 僅從6 mΩ 上升至10 mΩ），從物理底層切斷了“高頻開關-高發熱-內阻上升-損耗再增加”的惡性循環路徑 。

3. 高頻（100kHz）三電平逆變器的復雜調制與諧波抑制算法

在硬件特性得到物理層面的保障后，系統對不間斷電源輸出端電能質量的決定權便完全交由調制算法來掌控。對于UPS系統而言，在各種線性和非線性負載擾動下維持絕對純凈的電壓正弦波（THD<2%~5%）是首要任務。隨著開關頻率提升至100kHz，傳統的基于固定載波的正弦脈寬調制（SPWM）雖在實現上具有邏輯簡單的優勢，但其低下的直流電壓利用率及在開關頻率處高度集中的諧波簇分布，已無法滿足現代高密度電力電子裝備的性能要求 。

3.1 空間矢量調制（SVPWM）與不連續脈寬調制（DPWM）的高頻博弈

空間矢量脈寬調制（Space Vector Pulse Width Modulation, SVPWM） 在三電平拓?fù)渲姓宫F(xiàn)出遠超傳統算法的控制維度。由于NPC三電平逆變器具有正、零、負三種電平狀態，通過三相橋臂的組合，可產生 33=27 種基本開關狀態，這27種狀態在 α?β 靜止坐標系中映射為19個基礎電壓空間矢量，包括1個零矢量、6個小矢量、6個中矢量和6個大矢量 。SVPWM 的核心優勢在于它能夠通過選擇靠近參考電壓矢量所在扇區的相鄰三個基本矢量，通過伏秒平衡原理精確計算并分配作用時間，從而合成出平滑的輸出電壓 。相比于SPWM，SVPWM 不僅將直流母線電壓利用率提升了 15.47%，還能大幅削減基波附近的低次諧波失真 。為了降低算法在高頻下巨大的三角函數計算開銷，學術界提出了將原本復雜的36扇區判斷邏輯簡化為24扇區的控制策略，從而大幅減少了處理器在100kHz超短控制周期（10微秒）內的查表與運算負擔，提升了微控制器的實時響應能力 。

然而，SVPWM 的致命缺陷在于每一個控制周期內所有開關器件均需頻繁動作。在100kHz下，這種連續的開關動作將導致開關損耗呈指數級累加。為了解決這一損耗危機，不連續脈寬調制（Discontinuous Pulse Width Modulation, DPWM） 被廣泛引入高頻變換器中 。DPWM 的基本原理是在三相交流波形的特定相位區間（通常為每相電流峰值附近的60度或120度區間），將調制參考波強行鉗位至直流母線的正極、負極或中性點。在鉗位期間，相應橋臂的開關管保持靜止（常開或常關），使得逆變器在該區段內徹底免去了高頻開關動作 。研究表明，通過優化鉗位區域與相電流峰值的相對位置（例如在高功率因數時應用 DPWM1 算法），系統可以有效將高頻開關損耗降低最高達 49.8%，極大地緩解了高頻運行下的熱耗散壓力 。但是，DPWM 的應用具有顯著的局限性：由于在鉗位區間喪失了對波形細節的高頻切割能力，其輸出電流的 THD 會發生一定程度的惡化（特別是在低調制度及輕載工況下）。因此，實際工業應用中常采用 載波交織或混合調制（Hybrid PWM） 技術：在低調制度及要求極高電能質量的暫態過程中激活 SVPWM，而在系統進入高調制度、大負載的穩態區間時平滑切換至 DPWM，從而在整機全工況內實現諧波質量與能效的動態最優折中 。

3.2 特定諧波消除（SHE-PWM）與混合調制機制

在UPS面對對低頻諧波極為敏感的高端醫療儀器或航空航天電網時，采用 特定諧波消除/抑制脈寬調制（Selective Harmonic Elimination/Mitigation PWM, SHE/SHM-PWM） 是根除特定階次諧波的最有效手段 。SHE-PWM 利用傅里葉級數對脈沖波形進行解析分解，構建出包含基波幅值約束和目標次諧波（如第5、7、11、13次）置零約束的非線性超越方程組。隨后，通過離線或在線應用牛頓-拉夫遜法（Newton-Raphson）或混沌蟻群算法（Ant Colony Algorithm, ACA）求解這些方程，得出四分之一周期內最優的開關切換角（Switching Angles） 。

理論上，SHE-PWM 能以極其有限的開關次數（等效開關頻率很低）實現極其純凈的低頻頻譜，極大地降低了開關損耗并縮小了無源濾波器的體積需求 。然而，在高頻UPS體系中，純粹的SHE算法面臨動態響應緩慢以及多目標高階諧波難解的問題。為此，近年來提出了一種融合了參考點飽和脈寬調制（RPS-PWM）與 SVPWM 優勢的 高級混合 SVPWM 技術。該混合方案在保持高電壓利用率的前提下，在逆變器需要快速追蹤參考信號或抵御負載突變的暫態階段采用具備高頻響應特性的 SVPWM，而在進入穩態時自動切換回預計算的優化脈沖模式（Optimized Pulse Patterns, OPPs），使得100kHz高頻系統不僅實現了對特定諧波的高效消除，同時具備了微秒級的暫態響應速度，從而保證了不間斷電源輸出電壓在任何外部擾動下均堅如磐石 。

3.3 周期變頻載波（PCF-PWM）與電磁干擾（EMI）擴頻抑制

當逆變器的物理開關頻率躍升至100kHz時，伴隨 SiC MOSFET 超高 dv/dt（往往大于50V/ns）產生的寬帶傳導電磁干擾（Conducted EMI）急劇惡化 。在傳統的定頻調制（如定頻SVPWM）下，諧波能量以離散尖峰的形式高度集中在開關頻率（100kHz）及其各次整數倍頻（200kHz, 300kHz...）處。這些具有巨大破壞性能量的尖峰極易穿透設備內部的寄生耦合路徑，對UPS內部的數字控制DSP板卡、通訊總線以及并聯的其他精密儀器造成嚴重串?dāng)_乃至癱瘓 。

為了從調制源頭削弱這一危害，控制系統引入了 周期性載波頻率調制（Periodic Carrier Frequency PWM, PCF-PWM） ，即工程上常稱的擴頻調制（Spread Spectrum Modulation）或隨機脈沖密度調制（Stochastic Pulse-Density Modulation, SPDM）。擴頻控制的核心邏輯依據帕塞瓦爾能量守恒定理（Parseval's Theorem）：在時域內維持信號總能量恒定的條件下，通過控制算法對原本恒定的三角載波頻率施加特定規律（例如正弦波、三角波或馬爾可夫偽隨機序列）的周期性頻率抖動（Jitter）。例如，將原本固定的 100kHz 載波設定在 90kHz 至 110kHz 之間持續掃描漂移。

這一時域上的高頻抖動映射到頻域中，便會將原本集中在一個頻點的巨大能量尖峰，均勻“涂抹”擴散到整個抖動頻帶內，從而使得系統在頻譜分析儀上觀測到的各單點頻段的共模和差模EMI幅值大幅衰減（通?？山档?10~20 dB 以上） 。這種在不增加任何額外硬件濾波網絡成本的前提下，通過純軟件算法達成的濾波效果，極大地減輕了硬件共模扼流圈（Common-Mode Choke）的設計體積和磁芯損耗。

然而，PCF-PWM 算法在實施過程中存在不可忽視的副作用：載波頻率的連續波動會破壞傳統同步采樣的一致性，不可避免地在 d-q 同步旋轉坐標系中引入額外的低頻電流脈動（如誘發出顯著的第5、第6及第7次諧波），導致系統出現低頻波動和電磁振動 。為了完美閉環這一技術缺陷，現代先進高頻UPS控制系統在引入 PCF-PWM 的同時，在電流閉環控制結構中嵌入了 準比例諧振-滑?？刂疲≦uasi-Proportional-Resonant Sliding Mode Control, QPR-SMC） 架構。滑?？刂铺峁┛焖俚娜謩討B(tài)響應與抗擾動能力，而嵌入的準比例諧振調節器則被精確調諧以專門萃取并抵消由擴頻調制引發的6次諧波分量，將此提取的誤差作為補償項反向注入滑?？刂泼嬷小Ｍㄟ^這種算法層面“主動投毒再精準解毒”的協同機制，系統在完美享受 EMI 削減紅利的同時，將相電流的極低 THD 屬性重新穩固下來 。

4. 超高頻（100kHz）死區效應的物理機理與零死區調制革新

4.1 高頻死區導致的非線性失真與伏秒崩塌

對于包括NPC三電平在內的任何橋式變換器，為徹底防止同一橋臂上的直通短路災難，在由微控制器發出的互補PWM驅動信號之間，強制插入一段所有開關管均關斷的死區時間（Dead-Time, Tdt?）是業界的標準操作 。在以10kHz運行的傳統硅基IGBT系統中，載波周期長達100微秒，1至2微秒的死區時間僅占整個周期的1%~2%，其帶來的輸出電壓誤差通?？梢员蝗萑袒蜉p易補償。

但在基于SiC MOSFET的100kHz超高頻UPS系統中，控制周期被極度壓縮至僅僅 10微秒（10μs）。即便利用碳化硅器件開關極快的優勢，將死區時間壓縮至極致的 0.5μs ~ 1.0μs，死區占空比（Tdt?/Ts?）也驟然躍升至驚人的 5% 到 10% 。在死區期間，相電流無法通過溝道導通，只能被迫從SiC MOSFET內部的寄生體二極管或并聯的肖特基二極管中流過以維持電感的續流 。這種非自主控制的被迫續流，會產生一個與目標電壓偏離的死區誤差電壓。綜合考慮器件的開通延遲時間（ton_delay?）、關斷延遲時間（toff_delay?）以及二極管導通壓降（VF?），每個開關周期的等效電壓誤差可精確建模為 ：

Delta V_{error} approx text{sgn}(i_x) cdot left

在100kHz工況下，由于分母 Ts? 的極具減小，ΔVerror? 的幅值被成倍放大。這不僅導致逆變器的伏秒平衡（Volt-Second Balance）遭到嚴重破壞，基波電壓輸出能力斷崖式下降（大幅擠壓了系統的線性調制區域），而且誤差電壓的極性完全依附于交流負載電流的極性（sgn(ix?)），這就等效于在理想正弦調制波中注入了一個與電流同頻率的方波擾動信號 。根據傅里葉分析，方波擾動會向系統中注入大量且高幅值的低次奇次諧波（特別是第5次、第7次和第11次），致使輸出電流的 THD 發生極其嚴重的惡化 。更糟糕的是，SiC MOSFET 的體二極管具有比傳統硅二極管高得多的正向?qū)▔航担ㄍǔＴ?3V 到 4V 以上），在 10% 的高頻死區時間內，龐大的電流流經體二極管會產生巨量的額外導通熱損耗，大幅削弱了系統效率 。

傳統的死區補償方案主要依賴于在線監測電流極性，并通過前饋機制將等效時間差疊加回調制波中 。然而，在100kHz下，電流過零點附近存在嚴重的電流紋波，外加采樣延遲與高頻噪聲干擾，導致基于極性判斷的傳統補償算法極易發生誤判，進而引發災難性的電流反向脈沖突變和控制失穩 。

4.2 零死區脈寬調制（ZDPWM）與雙調制波技術重構

為從物理邏輯的源頭上徹底杜絕死區帶來的高頻災難，學術與工程界重構了控制策略，提出了劃時代的 零死區脈寬調制（Zero Dead-Time PWM, ZDPWM） 及進階的 雙調制波死區消除技術（Double-Modulation-Wave Dead-Time Elimination PWM） 。

ZDPWM 算法的顛覆性在于，它打破了傳統驅動邏輯中上下橋臂開關管必須嚴格進行互補交替動作的思維定勢 。在NPC三電平拓?fù)涞拿恳幌嘀校ò膫€開關管 S1?,S2?,S3?,S4?），系統根據電網電壓或負載電流的實時方向與相角區域進行精確劃分。在特定的電周期內，只有真正需要正向?qū)ú⑾蜇?fù)載傳遞能量的主動功率開關被允許接收高頻 PWM 斬波信號；而那些在傳統邏輯中本應交替動作的“互補管”，由于其內部體二極管本身就滿足當前方向的續流需求，因此被控制器強行施加恒定低電平（常關斷，OFF 狀態） 。因?yàn)樯舷鹿苤g再無動態交替切換的物理動作發生，直通短路的風險在邏輯上被完全抹除，死區時間得以被物理清零（Tdt?=0）。

ZDPWM 算法在 100kHz 的實機驗證中取得了令人矚目的成就：它使得系統能夠完美逼近理想狀態下的伏秒平衡，輸出電壓的線性調制區得到了完全恢復；同時，結合高精度的采樣延遲建模與補償環節，原本受死區污染的相電流 THD 從 2.5% 被暴力壓制并收斂至極其優異的 1.2% 。

但是，基礎的ZDPWM策略并非完美無缺。將互補管強行關斷意味著系統失去了同步整流（Synchronous Rectification） 能力。在續流期間，電流只能從損耗極大的SiC體二極管（高 VF?）通過，這不僅犧牲了逆變器的整體效率，而且在電流過零點瞬間會產生生硬的階躍跳變現象 。

為彌補這一短板，雙調制波死區消除技術 被引入。該機制在維持核心零死區邏輯的前提下，在控制層面對原有的調制波形進行解耦重構，生成第二組輔助（雙）調制波。系統依托這兩組調制波，利用極高帶寬的控制器精準探測電流遠離過零點的高能效安全區，并在這些區域內將同步整流的驅動脈沖重新植入互補開關管。此項技術精妙地避開了電流極性容易誤判的過零盲區（在過零區維持無死區保護以抑制畸變），而在大電流區間啟用低導通壓降的溝道續流（降低熱耗散）。在一臺100kHz全SiC變換器的穩態測試中，該算法在消除一切死區畸變諧波的同時，將連續運行模式下的綜合熱損耗實質性地削減了 12.5%，實現了在高頻開關域內波形純潔度與電能轉化效率的雙軌登頂 。同時，在更為復雜的有源中點鉗位（ANPC）系統中，采用綜合解耦控制策略——按照優先級優先執行死區消除，其次通過特定邏輯規避過調制引發的窄脈沖現象，最后再執行零序電壓分配——從而從多維度確保了并網電能的高質量輸出 。

5. 三電平拓?fù)渲悬c(diǎn)電位（NPP）的高頻平衡控制矩陣

5.1 中點電位漂移機理與潛在危害

NPC三電平逆變器在結構上依賴直流母線上串聯的兩個儲能電容（C1? 和 C2?）來進行電壓分壓，兩個電容的公共連接點即被稱為中性點（Neutral-Point, NP）。在理論理想條件下，為保證輸出正負半周波形的嚴格對稱，兩電容的電壓必須保持絕對均等（即 VC1?=VC2?=Vdc?/2）。

然而，在實際運行尤其是100kHz的高動態調制中，維持中點電位的平衡面臨巨大的物理挑戰。中點電位漂移的根本原因在于中點電流（inp?）的非零積分。在SVPWM的27個開關狀態中，當系統輸出所謂的“小矢量”（Small Vectors，幅值為 Vdc?/3）和“中矢量”（Medium Vectors，幅值為 3?Vdc?/3）時，相應相位的負載電流會直接流入或流出中性點 。當三相負載出現阻抗不對稱、負載功率因數（Power Factor, PF）發生動態突變、或是逆變器運行于極高調制度時，中點電流在一個基礎控制周期內的時域積分將不再為零，導致電容 C1? 和 C2? 的充放電電荷量產生凈差值，引發中點電位（NPP）的持續漂移和低頻振蕩 。

中點電位的嚴重失衡將帶來連鎖的災難性反應： 首先，它直接破壞了逆變器輸出三相電壓的幾何對稱性，向系統注入大量的非特征低頻偶次諧波，使得電網側電流嚴重失真并降低了電源的輸出品質 。 其次，電壓的失衡將導致其中一半直流母線電壓升高，極有可能使與其連接的 SiC MOSFET 承受的阻斷電壓超出其安全工作區（Safe Operating Area, SOA）極限（如擊穿耐壓 V(BR)DSS? = 1200V），從而造成功率器件的不可逆雪崩擊穿損壞 。

5.2 零序電壓注入與“估計-模擬-校正”閉環平衡算法

在高頻（100kHz）電力電子裝置中，依賴增加額外的硬件均壓電路（如升降壓斬波電路）不僅會極大地增加系統的尺寸與成本，還會降低可靠性。因此，完全依托數字軟件算法的無硬件傳感平衡控制（Software-based Balancing）是當前的尖端方向 。

應對中點電位失衡的主流也是最卓有成效的算法是基于載波或SVPWM體系的 零序電壓注入法（Zero-Sequence Voltage Injection） 輔以 冗余小矢量分配策略 。在SVPWM的空間矢量六邊形內，小矢量總是以成對的冗余形式出現：即產生相同線電壓的正小矢量（開關狀態例如為 P-O-O）和負小矢量（開關狀態例如為 O-N-N）。精妙之處在于，雖然正負小矢量對外輸出完全相同的線電壓向量，但它們接入負載的路徑不同，因此產生方向截然相反的中點電流 。

考慮到100kHz極高的采樣頻率要求，傳統的36扇區七段式SVPWM由于涉及龐大的三角函數與多重坐標變換計算，極易造成DSP控制器算力過載并引入延遲。研究人員提出了一種簡化的24扇區SVPWM算法框架，顯著降低了查表與處理的開銷 ?；诖撕喕蚣?，系統集成了一套高效的 “估計-模擬-校正” (Estimation-Simulation-Correction) 閉環中點電位平衡調節機制 。

該算法通過極高速ADC實時采集從直流側流入的電流極性 i 以及由兩個分壓電容反饋的差分電壓 V12?=VC1??VC2?，并根據這兩個變量在瞬態控制節拍內的方向，通過底層邏輯模塊計算出調節因子 k（0≤k≤1），從而精確把控冗余小矢量的作用時間占比。提取最佳調節因子 k 的機制嚴格遵循以下收斂邏輯 ：

當瞬時電流 i>0 且電容壓差 V12?>0 時，表明上方電容 C1? 充電過剩且母線有能量注入，系統此時應優先調用負小矢量來引導電荷從 C1? 流出。此時算法賦予 k 的最佳萃取值為 k=0.7 。

當瞬時電流 i>0 且電容壓差 V12?<0 時，表明下方電容 C2? 電壓偏高，此時系統偏向正小矢量以消耗 C2? 能量，賦予 k=0.3 。

當電流 i<0 且 V12?>0 時，同樣賦予 k=0.3 。

當電流 i<0 且 V12?<0 時，賦予 k=0.7 。

在獲得調節因子 k 后，算法立即進入脈沖修正階段，依照預定的時序方程對高頻PWM發生器中的各個觸發導通點（如 A, B, C 三點）進行代數重構：

觸發起點 A=4T0??×(1+k)

中段切換點 B=A+2T1??=4T0??+2T1??

末段恢復點 C=B+2T2??=4T0??×(1?k)+2T1??+2T2?? 。

在高達100kHz的刷新速率下，這種基于反饋的微觀代數調節實現了極高頻寬的擾動抵消。在長達數秒的連續動態負載模擬測試中，通過這套 k 因子“估計-模擬-校正”算法，兩個龐大儲能電容（例如10mF級別）之間的最大電壓偏差被近乎完美地鎖定并壓制在僅僅 3V 左右的微小漣漪帶內 。這不僅徹底杜絕了NPP漂移導致的諧波再生，更極大增強了逆變器整體拓?fù)湓跇O端負載跳變以及不對稱網側擾動下的生存能力，構筑了高頻穩定供電的堅固防線。

6. LCL高階濾波網絡的高頻參數推演與有源阻尼抗諧振控制

逆變器內部的拓?fù)渑c調制算法只是抑制諧波的內功，要使得100kHz的PWM離散方波轉化為符合電網與精密儀器標準的純正正弦波，置于逆變器輸出端與負載（或電網）之間的無源高階濾波網絡（Passive Filter）是不可或缺的關鍵屏障。相較于傳統體積龐大、成本高昂、且動態響應遲緩的單階 L 型或雙階 LC 型濾波器，LCL濾波器 以其作為三階低通系統所具備的高達 60dB/dec 的極陡峭高頻衰減特性，成為了大功率并網系統及高頻UPS的標配 。然而，100kHz極高頻開關操作及超高 dv/dt 瞬態沖擊下，LCL網絡的寄生參數效應與高頻諧振災難被成倍放大，對其參數矩陣的設計與諧振抑制提出了極其苛刻的要求 。

6.1 基于100kHz的LCL濾波網絡參數化解析設計

為了在諧波衰減性能、無源器件體積成本以及系統控制穩定性之間達成最佳的 Pareto 折中，LCL濾波器的三個核心元件（逆變器側電感 Li?、濾波電容 Cf?、網側電感 Lg?）的參數整定必須嚴格遵循一系列交織的數學模型與物理約束準則 。

第一層約束：逆變器側電感（Li?）與電流紋波節制 逆變器側電感 Li? 直接連接于NPC功率器件的輸出橋臂，承受著全幅值的100kHz開關脈動電壓。其設計的首要準則是抑制開關頻率成分的電感電流紋波峰峰值（ΔILmax??），這直接關系到SiC器件的峰值通流壓力以及整個磁性元件的磁芯高頻鐵損與繞組銅損?；诳臻g矢量調制（SVPWM）在特定區域的伏秒積分平衡分析，Li? 的感值設計遵循下述數學邊界模型 ：

Li?=6×ΔILmax??×fsw?Vdc??

在傳統的20kHz硅基系統中，由于 fsw? 較低，必須被迫采用巨大的電感值來壓制紋波。然而，在以100kHz運行的高頻UPS中，由于分母中 fsw? 增加了五倍，這使得在允許同等紋波比例（通常設為額定電流的 10% 到 20%）的前提下，所需設計的 Li? 絕對感值被戲劇性地縮減到了原來的五分之一 。這一物理規律直接帶來了濾波電感體積與重量的成倍銳減，是高頻碳化硅帶來的最直觀的功率密度提升紅利，同時極小的電感值賦予了系統極高的電流爬升率，實現了微秒級的動態暫態響應 。

第二層約束：濾波電容（Cf?）與無功功率限制 處于網絡中段的濾波電容 Cf? 是分流并吸收高次開關諧波的主力。然而，電容的引入會不可避免地在基頻（如50Hz或60Hz）下產生從電網或負載汲取的無功功率。為避免逆變器容量的過度降額及無功循環電流造成的線路損耗增加，其最大電容值必須被嚴格約束在系統額定有功功率對應的基準電容的特定比例之下（行業標準通常限定無功功率吸收比 α≤5%）。

第三層約束：電網側電感（Lg?）與諧振頻率（fres?）走廊

網側電感 Lg? 的使命是對殘余的高頻諧波進行最后的阻隔，確保輸出端完全滿足IEEE標準。綜合 Li?、Cf? 與 Lg?，整個LCL拓?fù)洳豢杀苊獾匦纬闪艘粋€無阻尼的LC諧振腔，其固有的物理諧振頻率 fres? 可推導為：

fres?=2π1?Li??Lg??Cf?Li?+Lg???

為了防止低頻電流控制環路的帶寬受到干擾，同時確保高頻開關諧波不激發網絡內部的共振放大，諧振頻率的設計必須嚴絲合縫地落入一個安全的頻譜“走廊”內。學術與工程界確立的強制性準則是：10fg?

6.2 LCL的高頻諧振災難與數字有源阻尼（Active Damping）控制重構

盡管 LCL 濾波器憑借三階特性帶來了極佳的高頻衰減率，但由于它本質上是一個無源零阻尼的二階儲能網絡振蕩器，在開環傳遞函數中呈現出一對位于右半平面的復共軛極點。在100kHz PWM開關沿所產生的極高 dv/dt 廣譜高頻激勵下，或是面對電網背景諧波阻抗突變時，系統極易在諧振頻率 fres? 處激發災難性的諧振現象，產生劇烈的電流尖峰甚至嘯叫，導致全盤電流閉環控制失穩乃至系統物理毀壞 。

抑制這種諧振最原始的手段是 無源阻尼（Passive Damping） ，即在物理層面將實際電阻（Rd?）與濾波電容串聯或并聯，以此來消耗諧振能量并抹平波特圖上的增益尖峰 。然而，在100kHz的高頻運轉下，高頻開關紋波電流源源不斷地傾瀉并流過電容分支，導致實際電阻上產生令人無法忍受的龐大焦耳發熱損耗。這種粗暴的熱耗散不僅極大地削弱了LCL本應具備的高頻衰減能力，更是將辛辛苦苦利用SiC器件提升的系統效率（如98.5%）重新拉低，完全背離了高效率設計的初衷 。

為了在這個矛盾中突圍，現代高頻UPS毫不猶豫地摒棄了無源損耗，全面轉向基于微控制器的 有源阻尼控制（Active Damping, AD） 策略 。有源阻尼摒棄了物理電阻，轉而通過深度修改系統軟件層面的控制環路反饋機制，在純代數運算和虛擬層面上構建出一個等效于真實電阻的“虛擬阻尼”（Virtual Resistor）效應，以此在無任何額外真實功率損耗的前提下，徹底扼殺諧振峰值 。

得益于100kHz極高的數字采樣頻率（Sampling Frequency），數字控制器的計算延遲和相移被壓縮至極小，為高頻段的有源阻尼部署掃清了障礙。在各種阻尼拓?fù)渲?，工程上?yōu)選了 單環電網電流反饋法（Single-loop grid-current-feedback method） 或結合 數字諧振陷波雙二階濾波器（Digital Resonant Notch Biquad Filter） 。 嚴密的控制理論證明，當 LCL 的諧振頻率設計在臨界區（即 fres?

7. 結語

綜上所述，將開關頻率躍升至100kHz級別的碳化硅NPC三電平逆變器，代表了當今不間斷電源（UPS）及精密功率變換技術演進的最前沿范式。這一技術飛躍不僅是硬件材料的更迭，更是一場融合了高維數學建模、微觀電磁物理與復雜非線性控制的系統工程。

在物理器件層面，具備極低米勒電容、極低導通內阻以及卓越銀燒結散熱工藝的SiC MOSFET，為跨越100kHz的頻率鴻溝提供了可靠的物理基石，從根本上壓制了高頻切換下的巨量動態開關損耗。在核心控制維度，通過部署零死區脈寬調制（ZDPWM）以及更先進的雙調制波同步整流技術，系統徹底鏟除了死區效應帶來的伏秒非線性崩潰與嚴重低次諧波畸變。而在系統穩定性保障方面，采用降維的24扇區SVPWM并輔以k因子校正算法的零序電壓注入機制，完美地將漂移的直流中點電位牢牢鎖定；結合具有虛擬能量陷波特性的電網電流反饋有源阻尼控制方案以及優化參數設計的LCL濾波器，高頻開關帶來的高頻震蕩與傳導電磁干擾被徹底粉碎。

這種多維協同、深度解耦的綜合抑制架構，不僅極大地縮小了系統的物理體積、提升了功率密度，更使得UPS在面臨任何極端負載跳變或弱電網擾動時，均能輸出近乎完美無瑕的純凈電能，為構建下一代高可靠、高效率的綠色電力生態網絡奠定了無可替代的核心技術壁壘。
