32V/1A大電流白光LED背光驅動器使用參數及極限
概述：

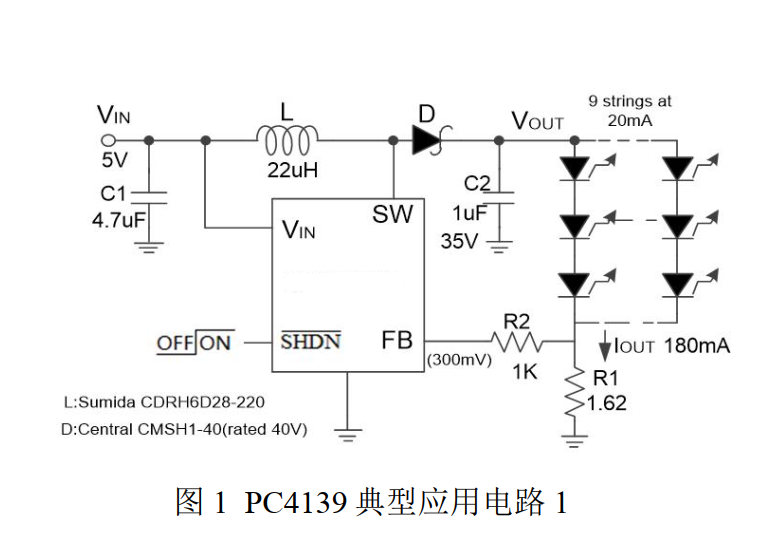

PC4139 是一款DC/DC 升壓轉換器，可為多個LED 提供恒定精確的驅動電流。當固定開關頻率為1MHz 時，PC4139 可以配套小值的外部陶瓷電容和電感。通過由外部電阻R1設置的可調電流，PC4139 可以驅動串聯連接的多個LED。PC4139 適合驅動相同類型的LED，其中白色的LED 燈最多可以串聯9個或驅動電壓最高為32V。LED 亮度調節可使用1個DC 電壓、1個邏輯信號或1個脈沖寬度調制（PWM）信號來實現。關斷控制管腳允許器件以極低靜態電流的狀態工作于掉電模式中。PC4139 除了具有熱保護和過載電流限制功能外，當出現LED 開路故障時，芯片進入超低功耗工作模式。芯片采用SOT23-5 的小外形封裝。

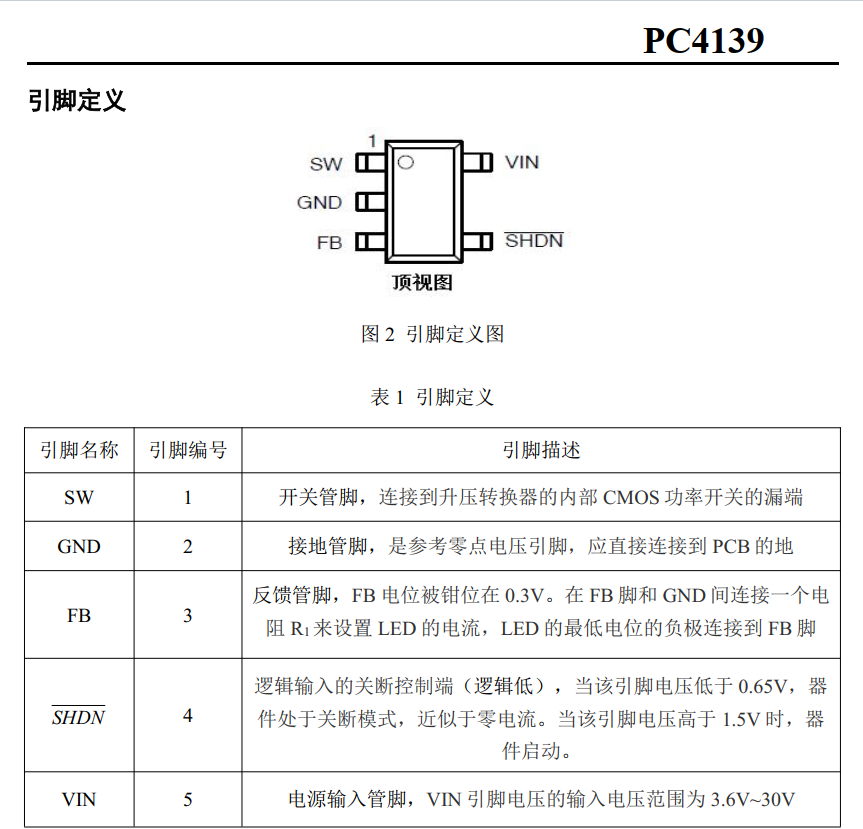

特性:
?開關峰值電流 1A
?驅動電壓最高為 32V
?電源轉換率最高為 90%
?關斷電流小于 10uA
? 1MHz的固定頻率與低噪音
?軟起動時，限制浪涌電流
? LED開路過壓保護、過熱保護
? RoHS
應用:
? GPS導航系統
?便攜式媒體播放器
?手持設備
