微納平臺是精密制造、生物醫學、半導體檢測等領域的核心裝備。無論是壓電陶瓷驅動的納米定位臺，還是用于細胞操控的微流控芯片，都需要在亞微米甚至納米尺度上實現高精度運動控制。

然而，這些平臺普遍面臨兩重挑戰：一是執行元件的“電壓需求”——作為主流驅動元件的壓電陶瓷，需要數十至數百伏的高壓驅動才能產生有效形變；二是運動控制的“精度需求”——壓電材料固有的遲滯非線性特性，會使開環控制下的定位誤差達到行程的10%以上，這在高精度場景中是難以接受的。

電壓放大器正是破解這對矛盾的核心鑰匙：它將信號源輸出的微弱指令，放大至足以驅動壓電平臺的高壓水平，同時憑借低噪聲、高線性度特性，為閉環控制提供精準的“力量輸入”。

遲滯“天塹”如何變通途？

壓電陶瓷的遲滯非線性，是微納精密定位領域公認的難題。在光刻機鏡面微調、原子力顯微鏡掃描等對定位精度要求極高的場景中，這一特性直接影響成像質量和加工精度。

在二維壓電平臺的補償控制研究中，研究人員通過搭建完整的閉環測試系統來挑戰這一難題。信號處理器生成控制指令，經電壓放大器放大后驅動壓電平臺運動；電容位移傳感器以納米級分辨率實時采集位置信息并反饋至上位機。實驗結果顯示，當采用前饋補償結合PID閉環控制的策略后，定位誤差從開環狀態下的±3%被壓縮至±0.05μm以內。

這一突破為光刻機鏡面微調、晶圓精密對準等高精度場景提供了可行的控制方案。在該系統中，電壓放大器不僅承擔著能量供給的角色，其低失真、高穩定輸出特性，更是確?？刂?a href="http://m.greenbey.cn/v/tag/2562/" target="_blank">算法能夠精確“兌現”指令的物理基礎。

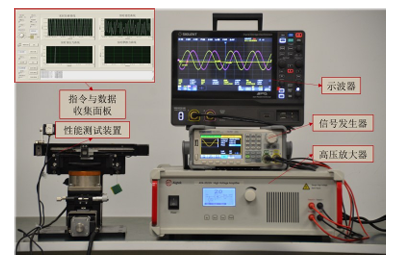

圖：多層微型直線超聲電機制備與性能測試系統

微型超聲電機的“低壓挑戰”

傳統電磁馬達在微型化與功耗控制方面正面臨瓶頸?；诙鄬訅弘姱B堆的微型直線超聲電機，因其結構緊湊、功率密度高、無電磁干擾等優勢成為理想的替代方案。然而，這類電機同樣面臨驅動電壓偏高的問題。為降低驅動電壓，研究人員采用低溫共燒陶瓷工藝制備了30層壓電疊堆結構，并通過ATA-2022B高壓放大器搭建完整的性能測試平臺。

實驗數據顯示：在3.2Vpp的超低驅動電壓下，電機即可啟動；在445kHz最佳驅動頻率、450mN預壓力條件下，空載速度達104.5mm/s，最大負載能力100mN。在3.7×1.3×1.39mm的微型尺寸下實現了256倍的推重比。

在這類測試中，電壓放大器不僅提供高壓驅動，其寬頻帶、低失真特性使其能夠精確繪制電壓-速度特性曲線，為電機設計與控制優化提供關鍵數據支撐。

壓電疊堆的“老化馬拉松”

微納平臺的長期穩定性，是評估其可靠性的核心指標之一。在航天、半導體設備等對可靠性要求極高的應用場景中，執行元件在長時間工作下的性能退化情況至關重要。

針對壓電疊堆的老化特性研究，研究人員利用ATA-2021B高壓放大器搭建了長期測試平臺。在120℃高溫環境下，對壓電樣品進行了超過3000分鐘的連續老化測試，期間輸出±200V、50kHz的正弦信號，全程漂移控制在0.5%以內。這套系統成功捕捉了壓電材料在長期工況下的電容漂移與介電損耗演變規律，為衛星微推力器、高精度定位平臺的關鍵部件壽命設計提供了數據底座。

圖：聲空化微流控器件實驗系統

微流控芯片：無形的“電場鑷子”

在生命科學領域，微納操作不僅僅是“移動”，更是“篩選”?；诮殡婋娪驹淼奈⒘骺匦酒?，利用非均勻電場操控細胞或生物分子，實現了無接觸、無損的細胞分選。

在這一應用中，高壓放大器扮演著“能量指揮官”的角色。通過加載高壓方波信號，系統在微電極陣列上誘導出負向介電電泳力，能夠瞬間清除堵塞過濾孔的微粒，實現單細胞連續分選，通量提升達10倍。這種“無形鑷子”為循環腫瘤細胞捕獲、單細胞測序樣品前處理等應用提供了高效、無損的解決方案。

圖：ATA-2000系列高壓放大器指標參數

上述案例清晰地表明：在微納平臺中，電壓放大器早已超越了“將信號變大”的單一功能。它通過可編程的波形，為壓電陶瓷注入恰到好處的“力量曲線”；憑借極低的噪聲，確保每一次定位都能逼近傳感器的物理極限；依靠長期的輸出穩定性，為微納平臺的壽命評估與可靠性驗證提供可信數據。
