MAX1392, MAX1395 1.5V至3.6V、357ksps、單通道真差分/雙通道單端、10位SAR ADC

概述

MAX1392/MAX1395是微功耗、串行輸出、10位模數轉換器(ADC)，采用+1.5V至+3.6V單電源供電。該系列ADC具有自動關斷、快速喚醒功能和高速3線接口。在357ksps最大轉換速率下，功耗僅為0.740mW (VDD = +1.5V)。在較低的吞速速率下，各次轉換間的AutoShutdown?模式可進一步降低功耗。

MAX1392/MAX1395需要一個0.6V至VDD的寬電壓范圍外部基準源VREF。MAX1392提供一路真差分模擬輸入，輸入信號范圍為0至VREF (單極性模式)或±VREF/2 (雙極性模式)。MAX1395提供兩路單端輸入，輸入信號范圍為0至VREF。模擬轉換結果通過5MHz、3線SPI?/QSPI?/MICROWIRE?/數字信號處理器(DSP)兼容的串行接口獲得。該系列轉換器具有出色的動態范圍、低電壓、低功耗、易于使用以及小封裝尺寸特性，非常適合便攜式電池供電的數據采集應用，以及其它對低功耗和小空間要求苛刻的應用。

MAX1392/MAX1395采用可節省空間(3mm x 3mm)的10引腳TDFN封裝。該系列器件可工作在擴展級(-40°C至+85°C)或軍用級(-55°C至+125°C)溫度范圍。

關鍵特性

357ksps、10位逐次逼近寄存器(SAR) ADC
帶有單極性/雙極性選擇輸入的單路真差分模擬輸入通道(MAX1392)
帶有通道選擇輸入的雙路單端輸入通道(MAX1395)
±0.5 LSB INL、±0.5 LSB DNL，無失碼
±1 LSB未校準總誤差
85kHz輸入頻率下，SINAD為61dB
單電源供電(+1.5V至+3.6V)
在350ksps、1.8V時，功耗為0.945mW
在100ksps、1.8V時，功耗為0.27mW
在1ksps、1.8V時，功耗為3.1μW
關斷電流< 1μA
外部基準源(0.6V至VDD)
各次轉換之間具有AutoShutdown功能
SPI/QSPI/MICROWIRE/DSP兼容、3或4線串行接口
小尺寸(3mm x 3mm) 10引腳TDFN

應用/使用

電池供電儀表
數據采集
醫療儀器
便攜式數據記錄
過程控制

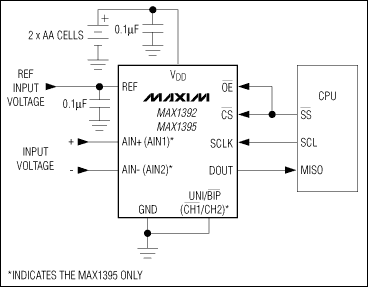

典型工作電路
