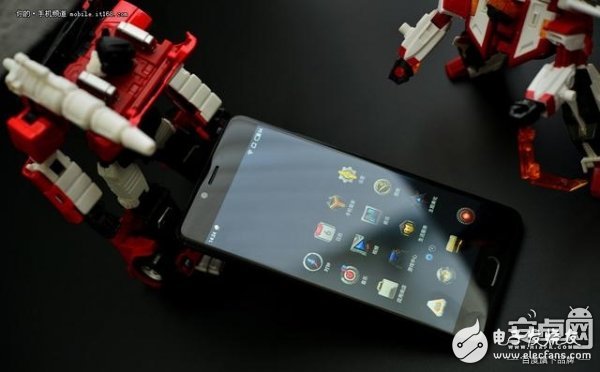

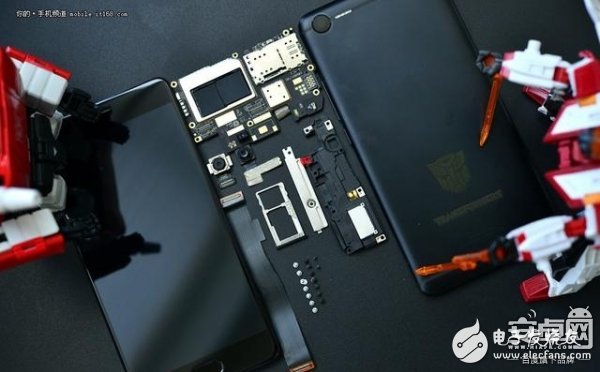

魅族早前推出了魅藍E2變相金剛定制版，這個定制版的魅藍E2在原來的基礎上加入了不少的變形金剛元素，配合《變形金剛5》電影而推出市場。今天，我們就來通過拆解這臺魅藍E2變形金剛定制版，看一下魅藍E2的做工用料如何，并且我們也找來了“變形金剛”一起來做手機拆解。

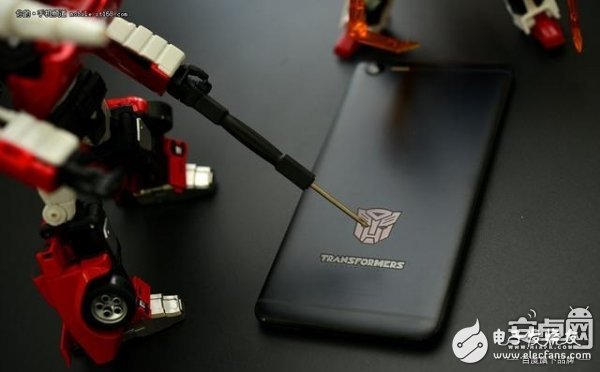

魅藍E2采用全金屬機身設計，在機身背面有一個變形金剛“博派”的Logo。

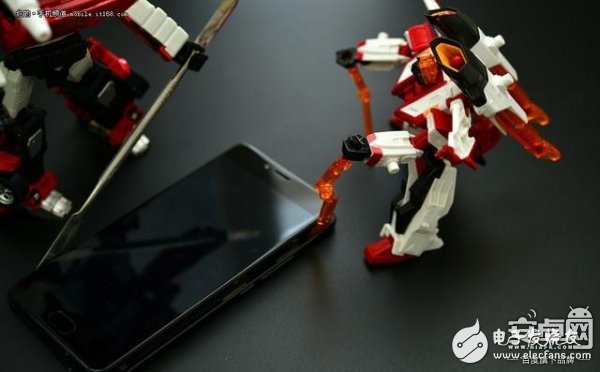

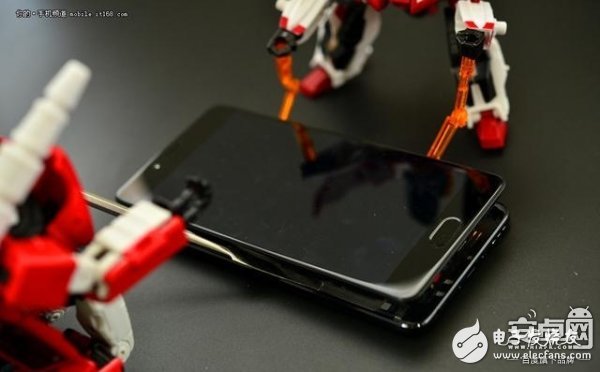

拆除底部2顆螺絲后使用工具就可以將魅藍E2的機身和后蓋分離。

經過一番努力，終于將魅藍E2的后蓋分離。

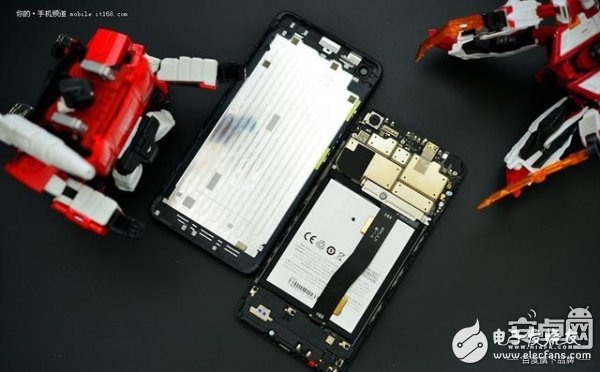

分離后蓋后可以看到魅藍E2的內部，魅藍E2的后蓋采用鋁合金沖壓加工工藝，而機身采用典型的上下兩塊PCB的設計。

由于拆解這臺是魅藍E2變形金剛定制版，所以在后蓋上可以看到派拉蒙的版權聲明。

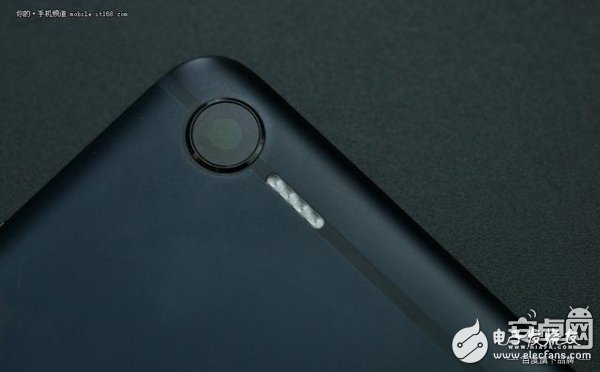

魅藍E2獨特的閃光燈設計，將閃光燈“隱藏”在天線注塑信號帶上，讓后蓋金屬感更為一體化。

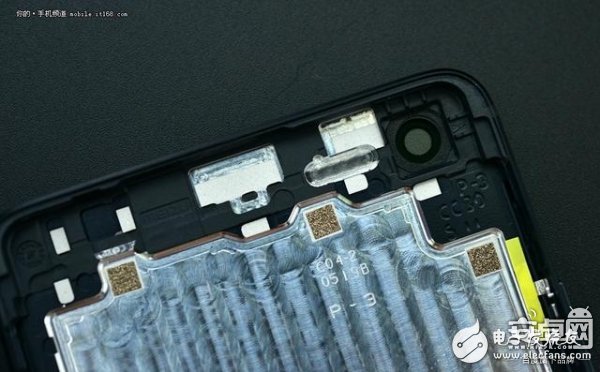

從內部看，可以看到閃光燈的開孔位置在注塑上，其實相對于開孔在金屬上可能加工工藝更簡單一些，但對于機身的設計以及天線的設計要重新布局。

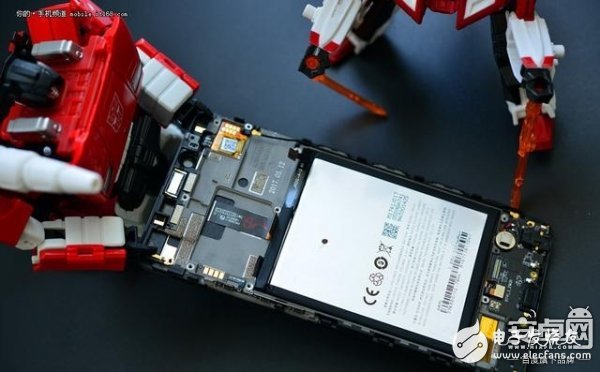

魅藍E2采用典型的雙PCB設計，上下兩塊PCB通過排線來連接。

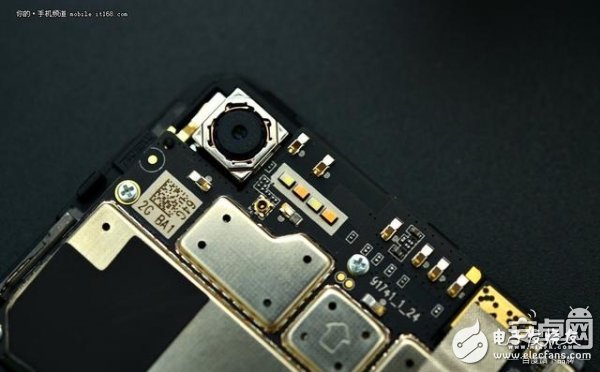

在手機的主板上可以看到一排4顆的LED閃光燈，閃光燈依然是設計上手機PCB上，架構上并沒有改變。

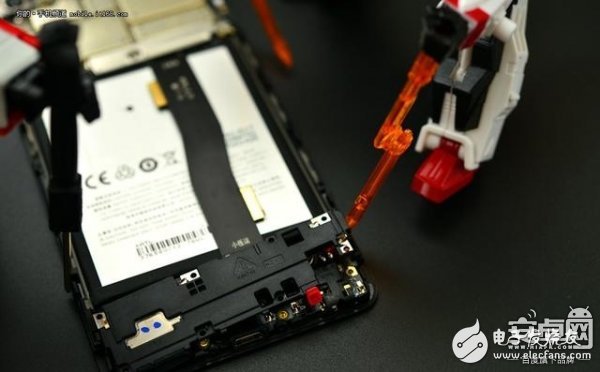

魅藍E2下部的小PCB有塑料覆蓋，這個塑料蓋是一方面是保護PCB，另一方面是手機的外放喇叭音腔。

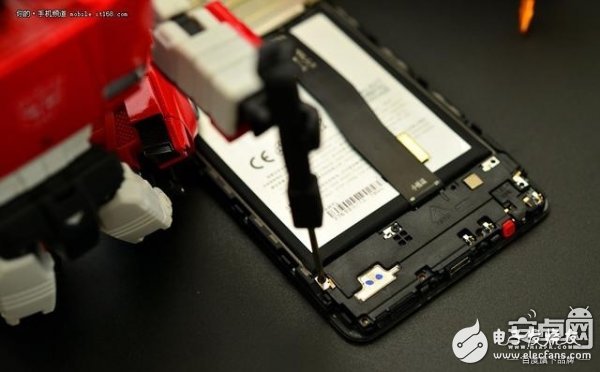

拆除螺絲后就可以將音腔移除。

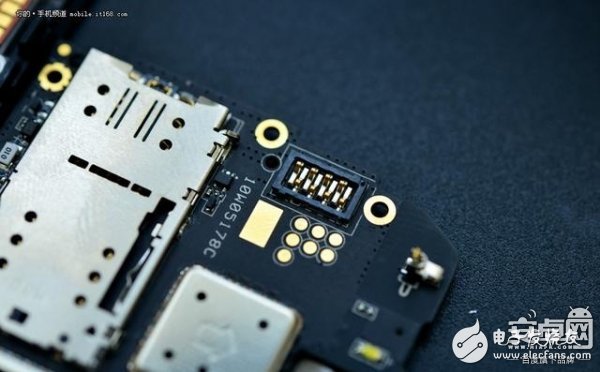

下部的小PCB主要是一些連接器，主要負責天線、USB接口、外放喇叭這些功能。

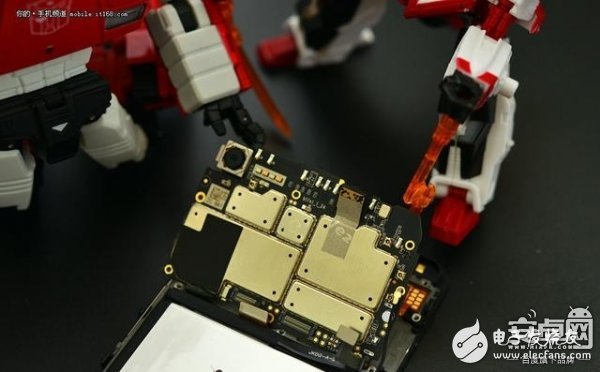

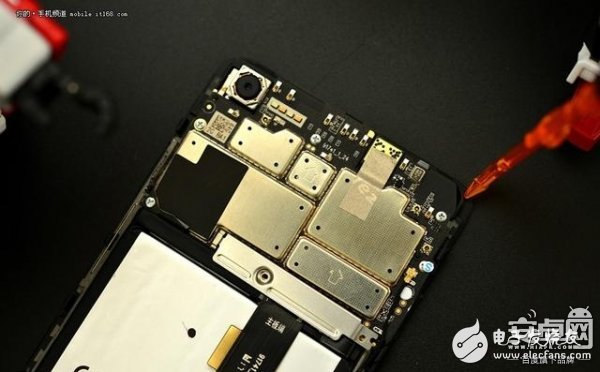

魅藍E2上部的主PCB覆蓋有屏蔽罩，而且是所有芯片都有屏蔽罩，而且所有屏蔽罩都是采用焊接工藝，不易拆除。

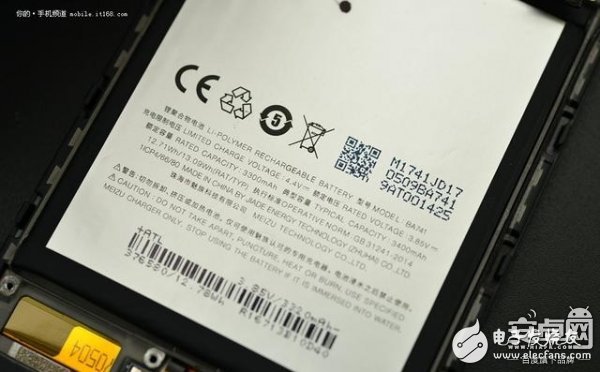

魅藍E2配備3400mAh電池，支持快充技術。

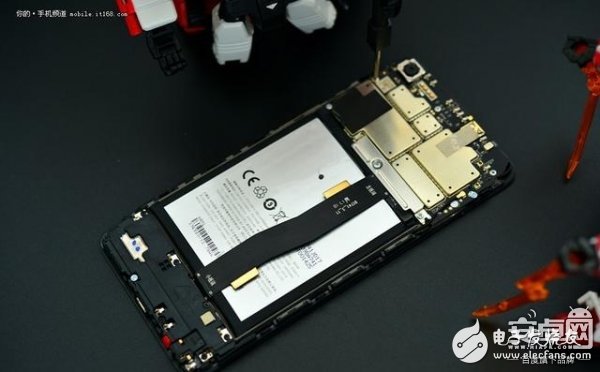

拆除主板螺絲后就可以輕松將PCB取出。

主板背面主要是手機的CPU以及內存芯片。

魅藍E2的CPU和內存芯片上覆蓋有導熱硅脂和導熱貼，這樣的設計可以有效將CPU和內存的熱量帶到機身，有利于手機的散熱。

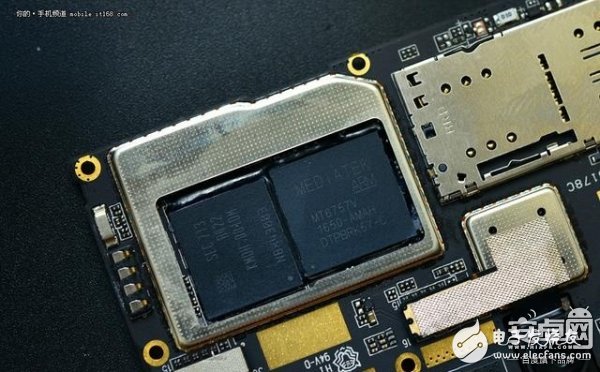

魅藍E2的CPU和內存芯片。

魅藍E2采用聯發科的Helio P20處理器，這可處理器編號MT6757V，擁有8個A53核心，采用16nm制造工藝，核心最高頻率為2.3GHz。

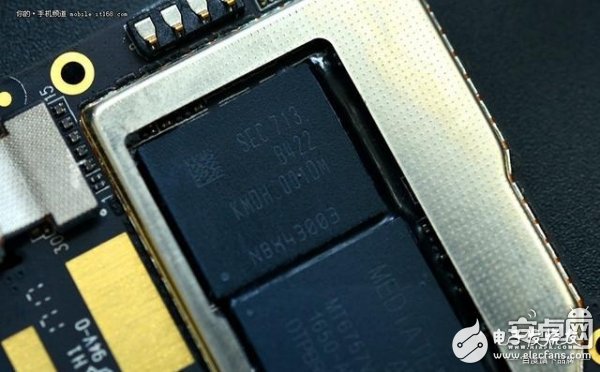

魅藍E2采用三星的內存芯片，內存容量為4GB，采用LPDDR4X內存，更為省電，帶寬更高。

MT6351是一顆電源管理芯片，主要負責CPU的供電管理。

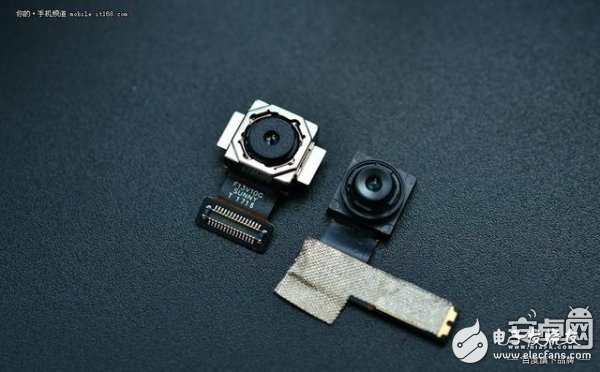

魅藍E2主攝像頭采用1300萬像素/2.2 光圈,5片式鏡頭，前置800萬像素?cái)z像頭，支持自拍美顏功能。

魅藍E2的PCB和手機中款上器件的連接采用了觸點連接，并沒有采用聯機器或者排線，這樣的設計不當簡化了連接器和排線，更降低了維護成本。

回頭再看一下魅藍E2的中框，魅藍E2中框設計還是相當合理，中框不僅要承載手機上的PCB、電池等等的原件，還能起到加強手機強度以及散熱的作用。

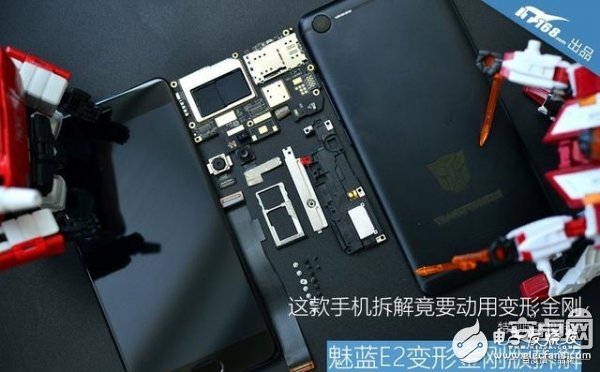

通過對魅藍E2的拆解可以看到魅藍E2的獨特閃光燈設計對加工工藝實現其實并不難，而難點在于將閃光燈設計在信號帶上對于天線要如何重新設計，關于閃光燈這個話題留待下一篇文章中在探討。魅藍E2整體上做工還是相當出色，對于1099元的價格有如此的做工，還是相當不錯的。
