當前工商業光儲系統呈一體化、規?；?、智能化發展趨勢，政策與市場驅動下，光儲深度融合成為標配。根據項目規模或各地要求，可采用光儲分別獨立并網或光儲統一并網等方式。系統通過智能調控與防逆流技術，保障光伏余電合規上網、儲能放電僅供自用。今天就帶大家一起了解下常見的小型分布式光儲系統的接入方案（涉及10kV、AC380V和AC220V系統）。

1 光儲系統并網方式

AC380V并網：光伏儲能單獨并網，余電不上網

拓撲結構：光伏和儲能分別單獨并網，設置光伏并網柜和儲能并網柜，并網柜按照規范要求安裝防孤島保護和電能質量監測裝置，光伏和儲能并網柜數據均上傳電網。

運行邏輯：光伏優先供負載，ACCU協調控制器控制儲能充電；儲能滿電后，ACCU協調控制器主動降光伏功率，若降光伏功率還不能消除逆流，則由防逆流保護裝置AM5SE-IS斷開光伏并網柜，嚴格防逆流控制。

適用場景：電網嚴禁余電上網，企業負荷可消納光伏發電

主要優勢：完全合規、不擔心被電網考核。

需要注意：需要設置兩套并網柜及保護監測設備。

AC380V并網：光伏儲能共用并網點，余電上網

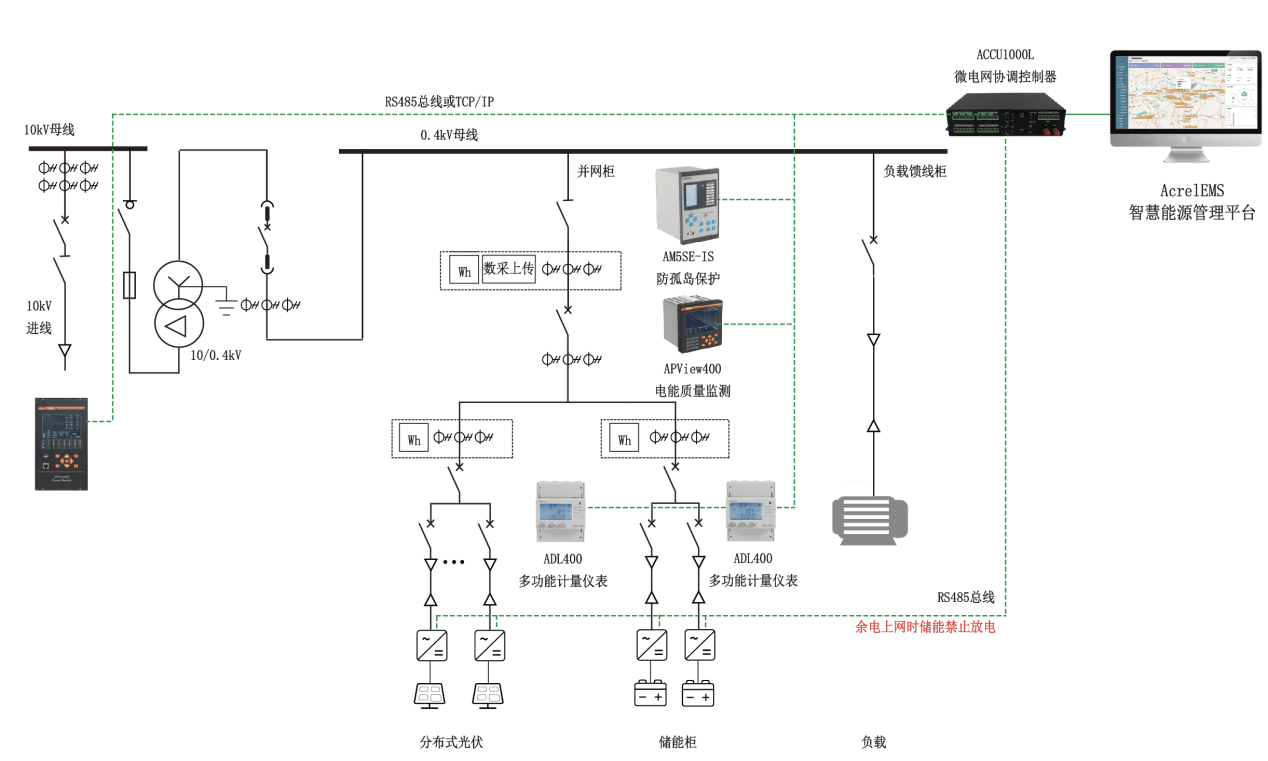

拓撲結構：光伏和儲能共用并網點，設置一個并網柜，并網柜按照規范要求安裝防孤島保護和電能質量監測裝置，光伏發電和儲能充放電數據均上傳電網。（這種并網模式在部分地區可能不符合當?shù)夭⒕W(wǎng)要求，具體需要根據報備方案）

運行邏輯：光伏優先供負載，余電充儲能，儲能滿電后余電可上網，光伏自消納比例不低于60%(具體按照各地電網部門要求)；ACCU協調控制器在余電上網期間禁止儲能放電，并調節光伏逆變器禁止光伏在谷電價時段余電上網，避免觸及全年自消納比例考核。

適用場景：當?shù)仉娋W(wǎng)友好，余電上網收益高。

核心優勢：接線簡單，節省成本。

需要注意：控制邏輯復雜，需區分光伏與儲能功率流向，禁止儲能放電上網。

AC380V并網：光伏儲能多點分散并網，自發自用，余電不上網

拓撲結構：光伏和儲能在園區內采用多點分散并網，就地設置并網柜，并網柜按照規范要求安裝防孤島保護AM5SE-IS和電能質量監測裝置APView500PV，并網柜數據上傳電網，自發自用，余電不上網。

運行邏輯：光伏優先供負載，余電充儲能，儲能滿電后ACCU協調控制器主動降光伏功率，若降光伏功率還不能消除逆流，則由防逆流主機AM6-PVM給從機AM6-PVS發命令依次斷開光伏并網斷路器，嚴格防逆流控制。防逆流主機安裝在進線柜，監測進線逆功率，通過光纖連接安裝在并網柜的從機，從機接收主機命令執行分合閘操作控制逆功率。

適用場景：大面積園區，光伏并網點多且分散，距離遠

核心優勢：合規并網，就地消納，避免逆功率考核。

需要注意：需鋪設防逆流控制光纖網絡。

AC10kV并網：光伏、儲能10kV單獨并網，自發自用，余電不上網

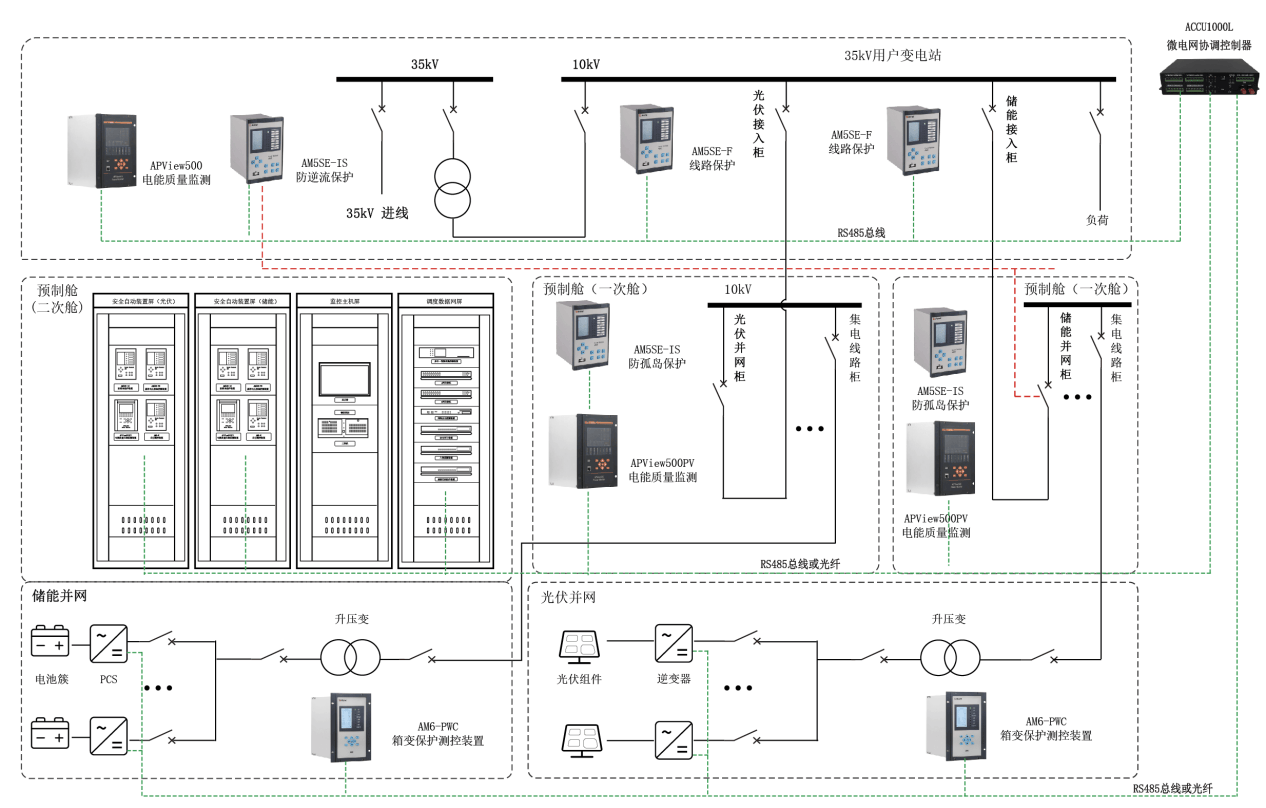

拓撲結構：光伏和儲能分別升壓至10kV并網，并網柜按照規范要求安裝防孤島保護AM5SE-IS和電能質量監測裝置APView500PV，并網柜數據上傳電網調度系統，接受電網調度，自發自用，余電不上網。

運行邏輯：光伏優先供負載，余電充儲能，儲能滿電后ACCU協調控制器主動降光伏功率，若降光伏功率還不能消除逆流，則由防逆流保護AM5SE-IS斷開光伏并網斷路器，嚴格防逆流控制。

適用場景：負荷穩定園區，光伏安裝容量大。

核心優勢：合規并網，就地消納，避免逆功率考核。

需要注意：光伏和儲能數據均需上傳調度系統，接受電網調度。

光儲一體機：戶用光儲一體化系統，自發自用，余電不上網

拓撲結構：光伏和儲能均接入光儲一體機，光伏自發自用，余電不上網。

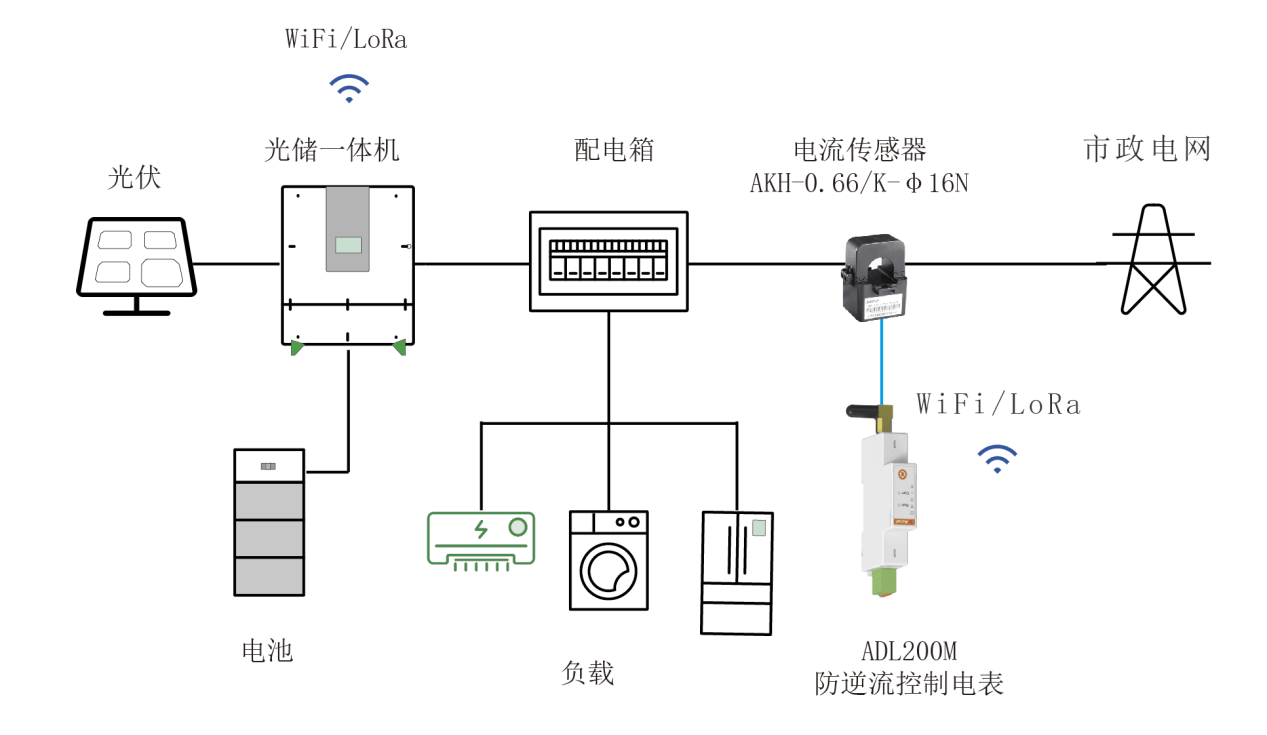

運行邏輯：光伏優先供負載，余電充儲能，在進線處設置防逆流監測儀表ADL200M，防逆流監測儀表和光儲一體機通過WIFI或LoRa通信，控制光儲一體機功率輸出防止向電網送電。

適用場景：戶用或小型建筑。

核心優勢：安裝接線簡單，投資小

光儲柴一體柜：并/離網切換

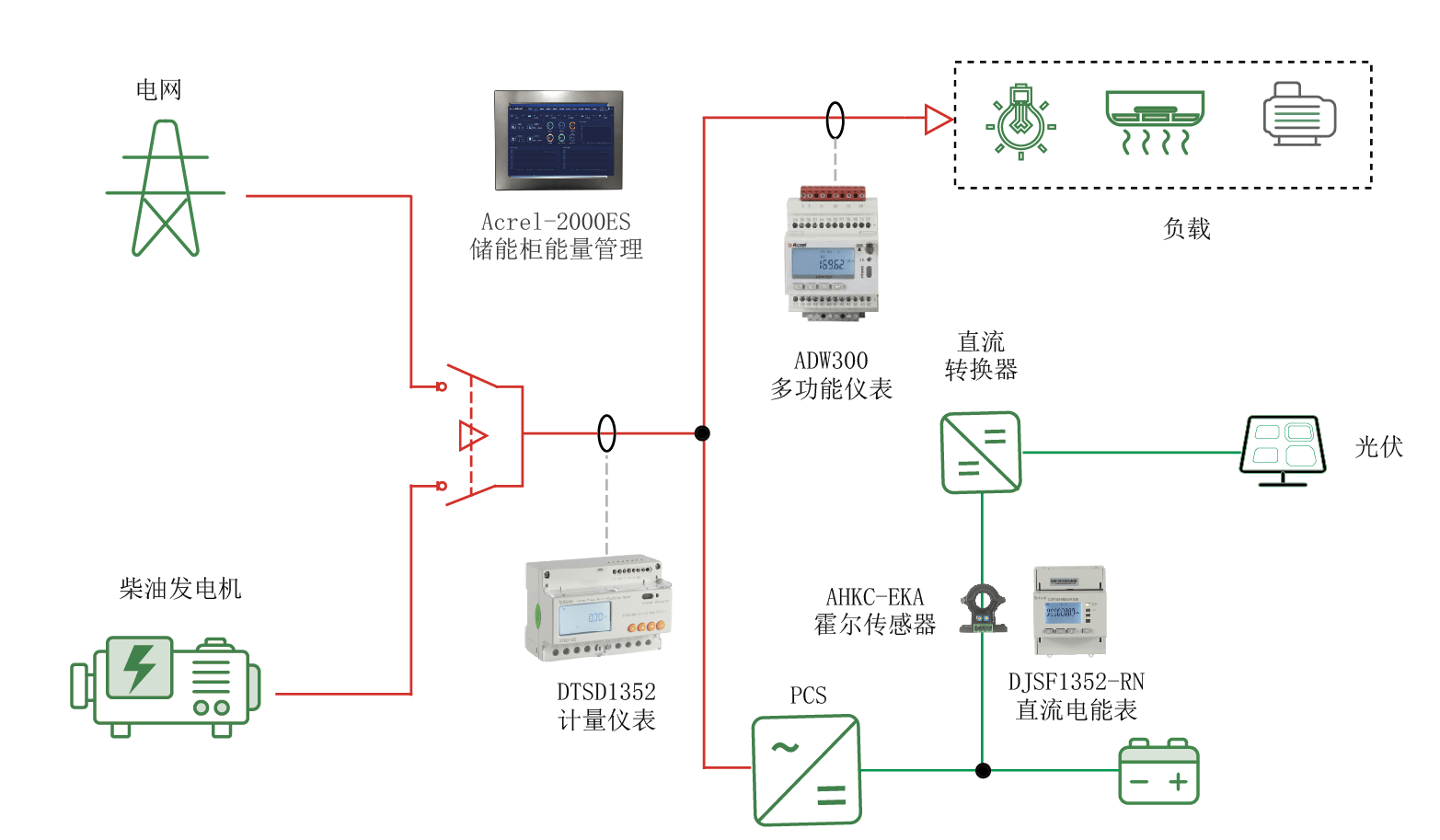

拓撲結構：光儲柴一體化柜中光儲為直流耦合型，光伏通過 DC/DC 變換器接入直流母線，儲能通過高壓箱接入直流母線，統一通過PCS接入交流母線。市電和柴發通過ATS接入，進行電網和柴發兩個主電源之間的切換。

運行邏輯：供電的優先順序為：光伏發電（儲能備電完成后）＞電網＞儲能供電＞柴發。并網模式下，電網正常供電，并網模式主要儲能優先備電和防逆流下的新能源消納。ATS檢測到電網故障停電，自動切換到柴發轉為離網模式，PCS轉為V/F運行模式，PCS 作為主電源單獨帶負載，當EMS監測到儲能電池電量過低時，下發指令啟動柴發。

適用場景：弱電網區域。

核心優勢：安裝接線簡單，集成度高。

2 關鍵二次保護控制設備

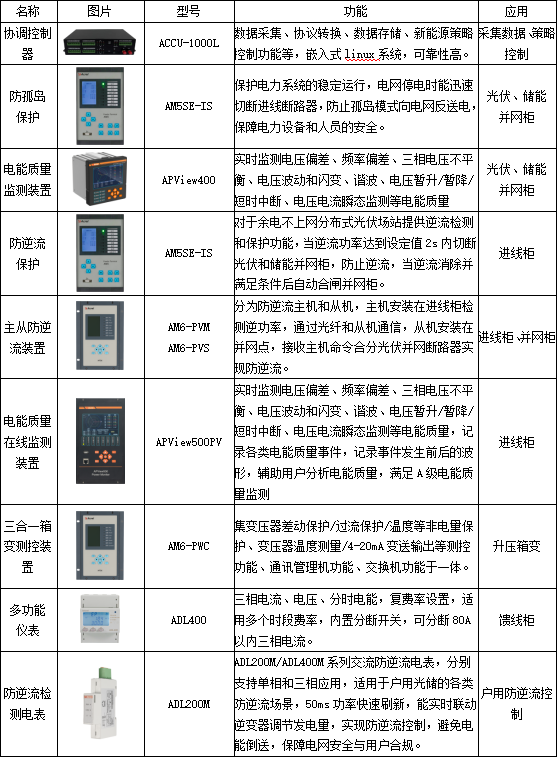

安科瑞為分布式光伏和儲能系統并網提供防孤島保護、電能質量監測、防逆流保護和調控以及電力調度對接功能，實現有功功率/無功功率控制、發電預測、頻率電壓緊急控制等等，實現分布式場站可觀、可測、可調、可控“四可”要求，為光儲一體化電站安全、合規運行提供系統保障。

3 智慧能源管理平臺

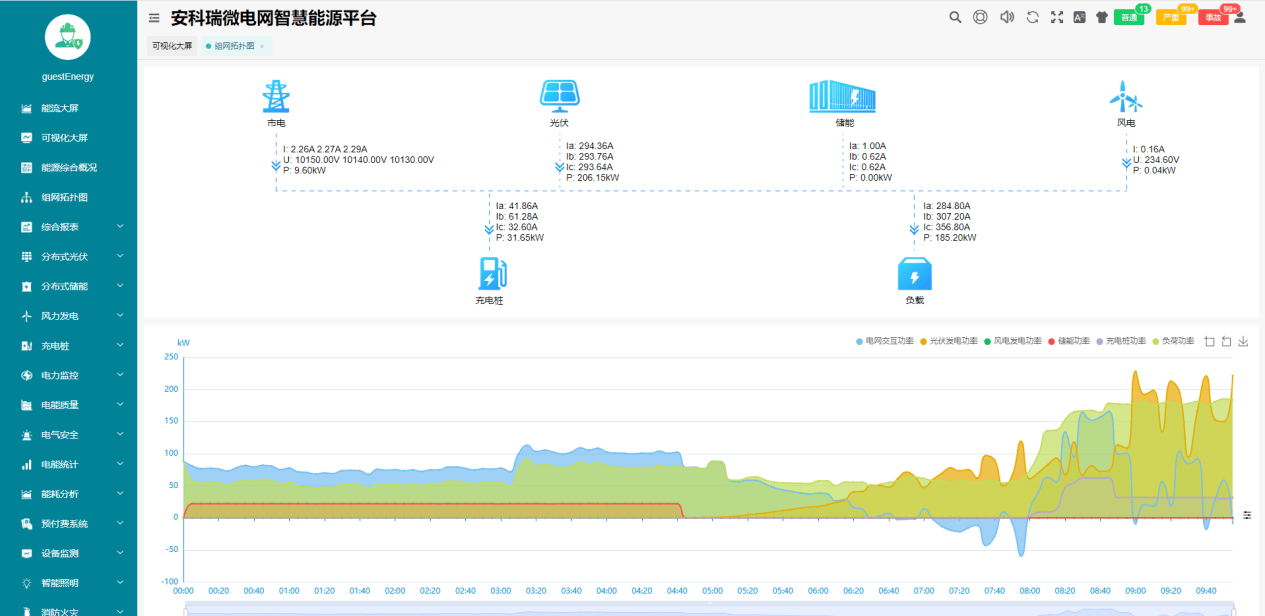

AcrelEMS3.0智慧能源管理平臺采用B/S架構，滿足分布式光伏、儲能系統以及電動汽車充換電設施等接入和協調控制需求。平臺采用“1+N”設計，可以接入數量眾多的分布式場站數據，將分布式光伏、儲能系統、可控負荷等聚合在一起，結合發電預測、負荷預測、電價波動、電網調度指令等情況，靈活調整微電網控制策略并下發給儲能、可調負荷等系統，采用“云-邊-端”協同策略控制，保障微電網合規并網、可靠運行。

4 結束語

安科瑞光儲一體化解決方案，以AcrelEMS智慧能源管理為大腦、安全合規為根基、降本降耗為目標，一站式解決微電網并網、成本、安全、協同、運維等核心痛點，助力企業打造安全、綠色、經濟、智能的光儲一體化微電網。
