拓撲結構：光伏與儲能共用一個并網點，僅設置一套并網柜，并網柜按規范安裝防孤島保護、電能質量監測裝置，光伏發電及儲能充放電數據均上傳電網。（注：該模式需結合當?shù)夭⒕W(wǎng)政策報備，部分地區可能不符合要求）

運行邏輯：光伏優先供給負載，剩余電力優先充電儲能；儲能滿電后，多余電力可并網上網（需滿足當?shù)毓夥韵{比例要求，通常不低于60%）；ACCU協調控制器在余電上網期間禁止儲能放電，并調節光伏逆變器，避免谷電價時段余電上網，規避全年自消納比例考核。

適用場景：當?shù)仉娋W(wǎng)友好、余電上網收益較高的工商業場景（如大型園區、高耗能企業）。

核心優勢：接線簡單，減少并網設備投入，大幅節省前期安裝成本。

注意事項：控制邏輯較復雜，需精準區分光伏與儲能功率流向，嚴禁儲能放電上網，避免違規。

1.3 AC380V并網：光伏儲能多點分散并網（自發自用，余電不上網）

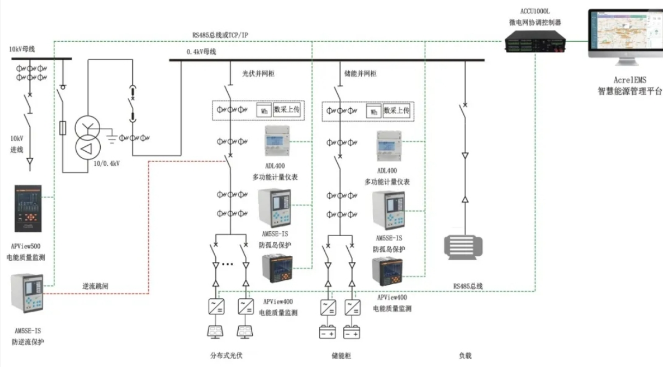

拓撲結構：光伏與儲能在園區內采用多點分散并網模式，就地設置并網柜，每臺并網柜均安裝防孤島保護、電能質量監測裝置，并網數據上傳電網，全程實現自發自用、余電不上網。

運行邏輯：光伏優先供給就近負載，剩余電力充電儲能；儲能滿電后，ACCU協調控制器主動降低光伏功率，若仍無法消除逆流，防逆流主機（安裝在進線柜）通過光纖向各并網柜的從機發送指令，依次斷開光伏并網斷路器，實現嚴格防逆流控制。

適用場景：大面積園區、光伏并網點多且分散、各并網點距離較遠的工商業場景（如產業園區、工業園區）。

核心優勢：合規并網，實現電力就地消納，有效避免逆功率考核，適配分散式安裝需求。

注意事項：需鋪設防逆流控制光纖網絡，確保主機與從機通信順暢。

1.4 AC10kV并網：光伏、儲能10kV單獨并網（大容量適配）

拓撲結構：光伏與儲能分別升壓至10kV后獨立并網，并網柜按規范安裝防孤島保護、電能質量監測裝置，并網數據上傳電網調度系統，接受電網統一調度，實現自發自用、余電不上網。

運行邏輯：光伏優先供給園區負載，剩余電力充電儲能；儲能滿電后，ACCU協調控制器主動降低光伏功率，若仍存在逆流，防逆流保護裝置斷開光伏并網斷路器，嚴格控制余電倒送。

適用場景：負荷穩定、光伏安裝容量大的園區類工商業場景（如大型工業園區、產業基地）。

核心優勢：合規并網，就地消納電力，避免逆功率考核，適配大容量光伏儲能項目。

注意事項：光伏與儲能相關數據需全部上傳電網調度系統，接受統一調度，前期設備及調試成本較高。

1.5 光儲一體機：戶用光儲一體化接入（小型場景首選）

拓撲結構：光伏組件與儲能設備均接入光儲一體機，全程實現自發自用、余電不上網，無需復雜接線。

運行邏輯：光伏電力優先供給家庭或小型建筑負載，剩余電力充電儲能；進線處設置防逆流監測儀表，儀表通過WIFI或LoRa與光儲一體機通信，實時控制一體機功率輸出，杜絕向電網送電。

適用場景：戶用場景、小型建筑（如家庭住宅、小型商鋪、辦公樓）。

核心優勢：安裝接線簡單，投資成本低，無需專業復雜調試，適配小型光儲需求。

1.6 光儲柴一體柜：并/離網切換（弱電網適配）

拓撲結構：光儲柴一體化柜采用直流耦合設計，光伏通過DC/DC變換器接入直流母線，儲能通過高壓箱接入直流母線，統一通過PCS接入交流母線；市電與柴發通過ATS切換裝置接入，實現電網與柴發兩大主電源的自動切換。

運行邏輯：供電優先級為：光伏發電（儲能備電完成后）＞電網＞儲能供電＞柴發；并網模式下，電網正常供電，儲能優先完成備電，同時實現防逆流下的新能源消納；當ATS檢測到電網故障停電，自動切換至柴發模式，PCS轉為V/F運行模式，單獨帶載；當EMS監測到儲能電量過低，自動下發指令啟動柴發補電。

適用場景：弱電網區域、電網不穩定的工商業或偏遠場景（如山區廠房、偏遠園區）。

核心優勢：集成度高，安裝接線簡單，可實現并/離網自動切換，保障供電穩定性。

二、分布式光儲系統關鍵二次保護控制設備（安科瑞核心產品）

安科瑞為分布式光伏、儲能系統并網提供全套二次保護控制設備，涵蓋防孤島保護、電能質量監測、防逆流調控、電力調度對接等功能，可實現有功/無功功率控制、發電預測、頻率電壓緊急控制，滿足分布式場站“可觀、可測、可調、可控”四大要求，為光儲系統安全、合規運行提供全方位保障。

名稱	圖片	型號	功能	應用
協調控制器		ACCU-1000L	數據采集、協議轉換、數據存儲、新能源策略控制功能等，嵌入式linux系統，可靠性高。	采集數據、策略控制
防孤島 保護		AM5SE-IS	保護電力系統的穩定運行，電網停電時能迅速切斷進線斷路器，防止孤島模式向電網反送電，保障電力設備和人員的安全。	光伏、儲能 并網柜
電能質量監測裝置		APView400	實時監測電壓偏差、頻率偏差、三相電壓不平衡、電壓波動和閃變、諧波、電壓暫升/暫降/短時中斷、電壓電流瞬態監測等電能質量	光伏、儲能 并網柜
防逆流 保護		AM5SE-IS	對于余電不上網分布式光伏場站提供逆流檢測和保護功能，當逆流功率達到設定值2s內切斷光伏和儲能并網柜，防止逆流，當逆流消除并滿足條件后自動合閘并網柜。	進線柜
主從防逆流裝置		AM6-PV	分為防逆流主機和從機，主機安裝在進線柜檢測逆功率，通過光纖和從機通信，從機安裝在并網點，接收主機命令合分光伏并網斷路器實現防逆流。	進線柜、并網柜
電能質量在線監測裝置		APView500PV	實時監測電壓偏差、頻率偏差、三相電壓不平衡、電壓波動和閃變、諧波、電壓暫升/暫降/短時中斷、電壓電流瞬態監測等電能質量，記錄各類電能質量事件，記錄事件發生前后的波形，輔助用戶分析電能質量，滿足A級電能質量監測	進線柜
多功能 儀表		ADL400	三相電流、電壓、分時電能，復費率設置，適用多個時段費率，內置分斷開關，可分斷80A以內三相電流。	饋線柜
防逆流檢測電表		ADL200M	ADL200M/ADL400M系列交流防逆流電表，分別支持單相和三相應用，適用于戶用光儲的各類防逆流場景，50ms功率快速刷新，能實時聯動逆變器調節發電量，實現防逆流控制，避免電能倒送，保障電網安全與用戶合規。	戶用防逆流控制

三、安科瑞AcrelEMS3.0智慧能源管理平臺（光儲系統核心大腦）

AcrelEMS3.0智慧能源管理平臺采用B/S架構，可無縫接入分布式光伏、儲能系統、電動汽車充換電設施，滿足多場景協調控制需求。平臺采用“1+N”設計，可接入海量分布式場站數據，聚合光伏、儲能、可控負荷等設備，結合發電預測、負荷預測、電價波動、電網調度指令，靈活調整微電網控制策略，通過“云-邊-端”協同控制，保障微電網合規并網、高效運行，降低企業能源成本。

四、結束語

安科瑞光儲一體化解決方案，以AcrelEMS智慧能源管理平臺為核心，以安全合規為基礎，以高效集成為手段，以降本降耗為目標，一站式解決微電網并網、成本控制、安全運行、設備協同、運維管理等核心痛點，助力企業打造安全、綠色、經濟、智能的光儲一體化微電網。

若您正面臨微電網能源管理難題，想要提升能源利用效率、降低運營成本，可直接聯系安科瑞電氣股份有限公司總部負責人：黃琴15002170619（企業微電網/智能用電/分布式光儲系統/光儲充柴一體化方案負責人），郵箱：Huangqin@email.acrel.cn，一對一對接專屬解決方案，高效落地能源調度優化改造。
