一、產品綜述

在便攜式消費電子、安防監控、手持設備與電池供電系統中，穩定、高效、小體積的降壓供電是核心需求。傳統分立電源方案存在效率低、靜態功耗高、外圍元件多、保護能力不足等問題，大幅增加布板難度與系統功耗，影響續航與可靠性。

WD3410 是高效率同步整流 Buck 轉換器，內置功率開關與同步整流管，輸入 2.5V–5.5V，輸出最大 1.2A，1.5MHz 高頻工作，靜態電流僅 35μA，具備軟啟動、短路保護、過熱保護與 PFM 輕載高效模式。芯片以超高效率、極低功耗、極小封裝、極簡外圍，為便攜與安防設備提供一站式降壓供電方案，廣泛適配機頂盒、安防相機、手機、游戲機、電動玩具與儀表等場景。

二、核心特性與落地價值

1. 同步整流高效率，全負載表現優異

WD3410 采用內置同步整流結構，極低導通損耗，重載效率高、發熱??；輕載自動進入PFM 模式，顯著提升待機與輕載效率，完美適配電池供電設備，大幅延長續航時間。支持100% 占空比，實現低壓差工作，電池低壓時仍穩定輸出。

2. 超低靜態功耗，長效續航更出色

靜態電流僅 35μA，關斷電流低至 0.1μA，靜態功耗幾乎可忽略，對藍牙耳機、遙控器、手持儀器等長期待機設備極為友好，在電池供電場景中優勢突出。

3. 寬壓輸入 + 大電流輸出，系統兼容性強

支持2.5V–5.5V 寬輸入電壓，完美覆蓋單節鋰電池、USB 供電等主流平臺；輸出電流可達1.2A，滿足 MCU、傳感器、射頻模塊等中等功率負載供電需求，帶載能力強勁。

4. 1.5MHz 高頻，外圍極簡體積更小

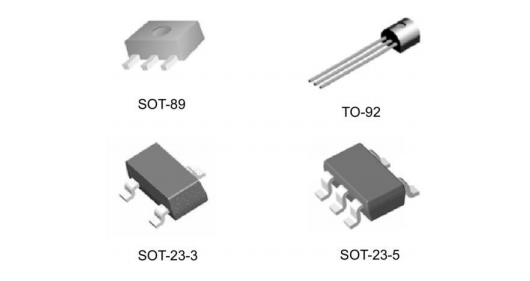

開關頻率1.5MHz，可使用小尺寸電感與電容，大幅縮小 PCB 面積。提供SOT23-5/SOT23-6兩種超小型封裝，適合空間極致緊湊的便攜設備與高密度模組。

5. 完整保護機制，運行更安全可靠

內置軟啟動、欠壓鎖定、短路打嗝保護、過溫保護、過流保護多重防護，有效抑制浪涌電流、避免短路與過熱損壞，提升系統長期穩定性與壽命。

6. 雙版本可選，設計更靈活

WD3410（SOT23-5）基礎款與 WD3410P（SOT23-6，帶 PG 電源就緒指示），滿足不同監控需求，兼容 3.3V/5V 主控直控，開發門檻極低。

三、典型應用場景

1. 安防監控設備

用于 IPC 網絡攝像頭、機頂盒等，穩定輸出低紋波電壓，高效率、低功耗特性適配長期在線工作，簡化供電設計。

2. 便攜式消費電子

廣泛用于手機、掌機、媒體播放器、電動玩具等，低靜態功耗與高效率大幅提升續航，小封裝滿足輕薄化需求。

3. 手持儀表與電池設備

適配萬用表、便攜檢測儀、藍牙設備等電池供電產品，寬壓、低壓差、低功耗特性保證續航與穩定性。

4. 通用嵌入式系統

為各類 MCU、傳感器模塊、執行器供電，外圍極簡、保護完善，快速實現高性能降壓方案，縮短開發周期。
