測試設備：法向/切向力靜態與動態特性測試系統（數顯式推拉力計、信號發生器、功率放大器、模態激振器）、信號采集與處理系統（直流穩壓電源、數據采集卡、PC機）以及滑移檢測應用驗證系統（六軸機械臂、三指自適應機械手）。

實驗過程：本研究通過構建傳感器力-磁-電轉換模型，結合靜動態實驗與集成測試，系統驗證了弧形觸覺傳感器的性能。理論層面建立了法向力與切向力作用下的輸出電壓模型；實驗上，依次進行了法向/切向力靜態特性、動態響應特性測試，并最終將傳感器集成于機械手進行了拉拽與旋轉滑移檢測。結果表明，該傳感器實現了對法向力與切向力的高靈敏度、快速線性感知，并成功識別了抓取過程中的滑移起始與摩擦狀態變化，驗證了其在機器人精密抓取中進行觸覺感知與狀態反饋的應用價值。

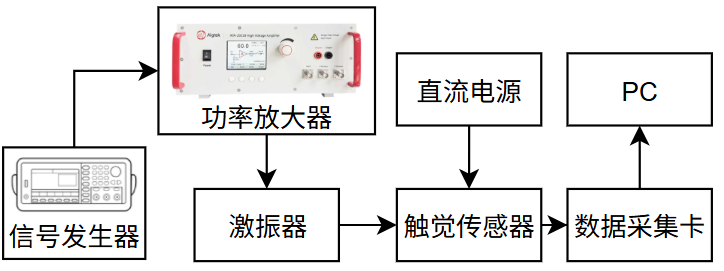

圖1弧形磁性觸覺傳感器的動態輸出測試系統框圖

實驗結果：所提出的弧形觸覺傳感器實現了對法向力（19.2mV/N）與切向力（93.3mV/N）的高靈敏度、快速感知（響應時間分別為38ms和34ms），實驗數據與理論模型高度吻合。傳感器在動態測試中表現穩定，集成于機械手后，成功實現了對拉拽與旋轉滑移的靈敏、實時檢測。

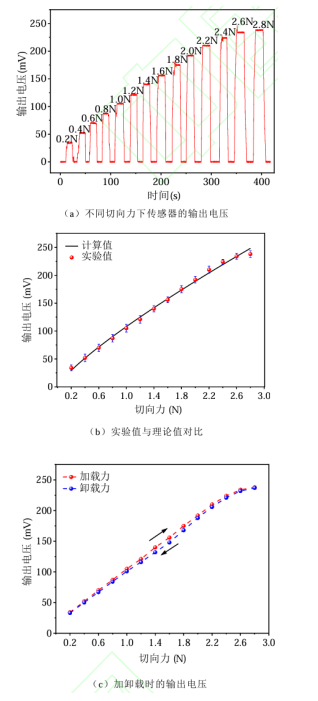

圖2弧形磁性觸覺傳感器的靜態切向力實驗曲線

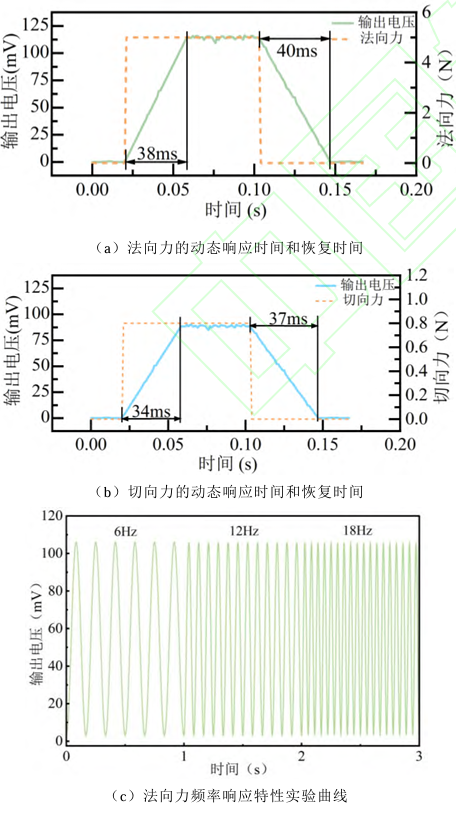

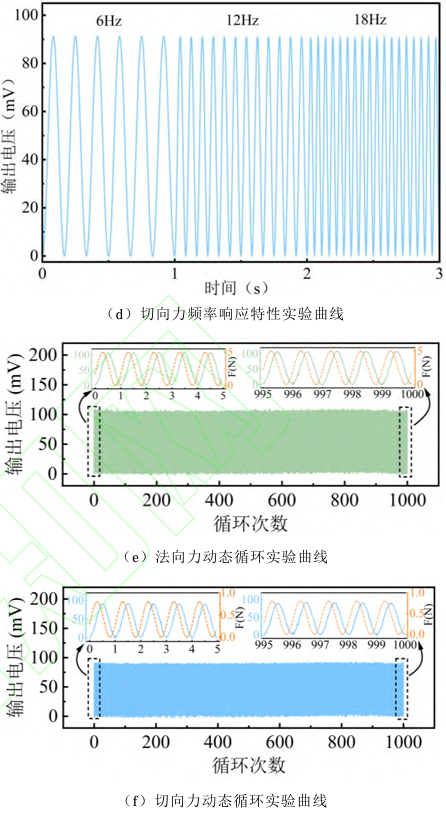

圖3弧形磁性觸覺傳感器的動態響應實驗

安泰放大器在此應用中的產品優勢：

1.寬頻帶與平坦響應——精準覆蓋傳感器動態測試所需頻率范圍，保障頻響特性評估準確性

2.大功率輸出能力——驅動模態激振器產生足夠幅值的動態力，覆蓋傳感器量程

3.低失真與高輸出穩定性——保障動態激勵波形純凈

【推薦產品】：ATA-300系列功率放大器

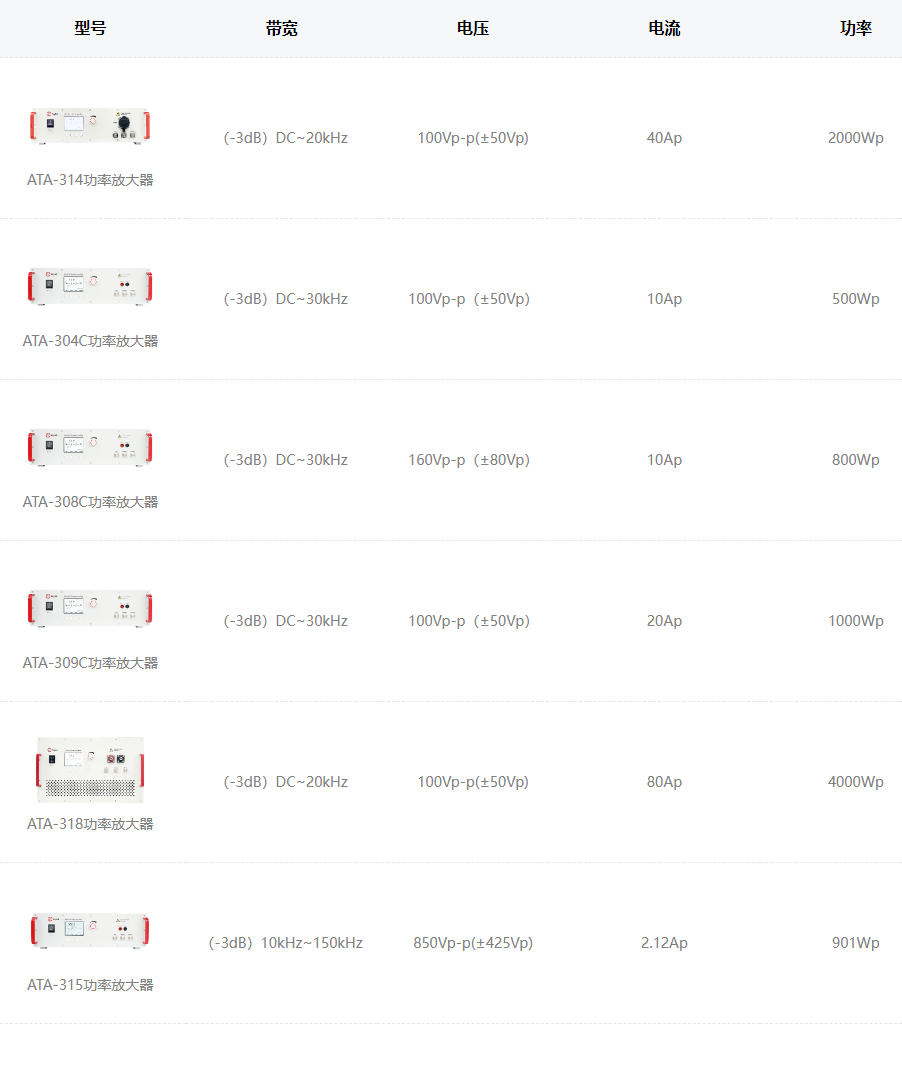

圖：ATA-300系列功率放大器指標參數
