人工智能由 token 驅動。每個提示、推理步驟和智能體交互都會生成 tokens。在過去一年中，token 的消耗量增長了數倍，現在每年已超過 10 萬億 tokens。雖然 tokens 的大部分由人類與 AI 交互生成，但在新時代，大多數 tokens 將由 AI 與 AI 交互生成。

現代代理式系統可規劃任務、調用工具、執行代碼、檢索數據，并跨多個連續多步驟工作流進行協調 AI 智能體。這些交互會生成大量推理 tokens，擴展 KV 緩存，并且需要基于 CPU 的沙盒環境來測試和驗證加速計算系統生成的結果。這對低延遲、高吞吐量提出了跨 GPU、CPU、縱向擴展域、橫向擴展網絡和存儲的要求。

為這些現代代理式系統提供有用的智能，需要一組專門構建的機架級系統，這些系統作為一個連貫的 AI 超級計算機一起運行。本文將介紹 NVIDIA Vera Rubin POD，由五個專用的機架級系統組成，基于第三代 NVIDIA MGX 適用于代理式 AI 時代的機架架構。

隆重推出 NVIDIA Vera Rubin POD

NVIDIA Vera Rubin 通過對涵蓋計算、網絡和存儲的七款芯片進行極致協同設計而構建，引入了極其復雜的 POD 級 AI 平臺。該平臺擁有 40 個機架、1.2 萬億個晶體管、近 20000 個 NVIDIA 裸片、1152 個 NVIDIA Rubin GPU、60 exaflops 和 10 PB/s 的縱向擴展總帶寬。

Vera Rubin POD 引入了五個全新的專用機架級擴展系統，適用于需要高吞吐量、超低延遲推理、密集型 CPU 沙盒和大規模上下文內存存儲的代理式 AI 工作負載。這些機架共同構成了一個緊密的系統，將為全球最節能、最具成本效益的數據中心提供動力支持。

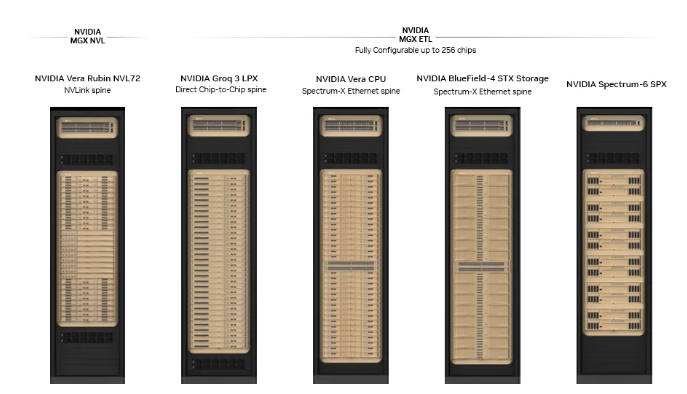

圖 1. NVIDIA Vera Rubin POD 包括 5 個機架級系統、1 臺 AI 超級計算機、1 臺 NVIDIA MGX 機架架構和生態系統

POD 中的每個芯片都通過第三代 NVIDIA MGX 機架進行擴展，由 80 多家合作伙伴組成的生態系統提供支持，他們擁有在將大規模 AI 系統推向市場方面經驗豐富的全球供應鏈。這可實現快速部署和無縫過渡，每個 NVIDIA MGX 機架共享相同的功率、冷卻和機械包圍。

有兩種類型的 MGX 機架采用銅質 spine 線，專為實現性能、彈性和能效而設計。MGX NVL 機架通過 NVIDIA NVLink 連接，而新的 NVIDIA MGX ETL 機架則通過以下兩種類型的 spine 線之一連接： NVIDIA Spectrum-X 以太網 或 NVIDIA Groq 3 LPU 直接芯片到芯片鏈路。

NVIDIA Vera Rubin NVL72：四大擴展定律平臺

NVIDIA Vera Rubin NVL72 是最新的 AI 工廠 的核心機架級計算引擎。它集成了 72 個 NVIDIA Rubin GPU 和 36 個 NVIDIA Vera CPU，通過大規模 NVLink 銅質主干相連，可作為一個巨大的 GPU。NVIDIA Vera Rubin NVL72 專為 AI 的四種擴展定律而設計：預訓練、后訓練、測試時擴展和代理式擴展。它可以針對復雜的多專家模型 (MoE) 路由和 AI 推理的繁重計算受限的上下文階段進行優化。它提供高達 4 倍的訓練性能和高達 10 倍的每瓦推理性能，并且 token 的成本是 NVIDIA Blackwell 的十分之一。

NVIDIA Groq 3 LPX：推理加速器機架

NVIDIA Groq 3 LPX 與 NVIDIA Vera Rubin 平臺共同設計，可滿足代理式 AI 的大規模上下文和低延遲需求，每個機架配備 256 個語言處理單元 (LPU) 。它與 Vera Rubin NVL72 搭配使用，無需在高速交互性和吞吐量之間權衡取舍。通過將僅使用高帶寬 SRAM 的 LPU 與具有大 HBM 容量的 Rubin GPU 融合，該系統可在長上下文長度下實現低延遲和高吞吐量，從而在不犧牲系統吞吐量的情況下為萬億參數模型的用戶交互性提供強效助力。相較于 Blackwell，Vera Rubin NVL72 plus LPX 可提供高達 35 倍的 tokens 和 10 倍的萬億參數模型創收機會。如需了解詳情，請參閱 深入了解 NVIDIA Groq 3 LPX。

NVIDIA Vera CPU 機架：大規模代理式 AI 和強化學習

這個 NVIDIA Vera CPU 機架在密集的液冷機架中集成了多達 256 個 NVIDIA Vera CPU，可提供可擴展的高能效容量。單個機架可支持超過 22500 個并發 強化學習 (RL) 或智能體沙盒環境，更大限度地利用環境來測試、執行和驗證 Vera Rubin NVL72 和 LPX 機架的結果。 Vera CPU 機架 為大規模代理式 AI 和強化學習奠定了基礎，提供的結果效率是傳統機架級 CPU 的兩倍，速度快 50%。詳細了解 Vera CPU 可為 AI 工廠提供高性能帶寬和效率。

NVIDIA BlueField-4 STX：AI 原生存儲

這個 NVIDIA BlueField-4 STX 機架采用 NVIDIA BlueField-4 處理器，該處理器結合了 Vera CPU 和 ConnectX-9 SuperNIC，并通過 Spectrum-X 以太網網絡進行橫向擴展。

它承載NVIDIA CMX 上下文內存存儲平臺，這是一種新型 AI 原生存儲基礎設施，可在整個 POD 中無縫擴展 GPU 上下文容量，并通過將 KV 緩存卸載到專用的高帶寬存儲層來加速推理。CMX 經過優化，可存儲和服務大量上下文內存 (KV 緩存)，將臨時推理上下文視為 AI 原生、共享的數據類型，可在輪次、會話和智能體中重復使用。與傳統存儲方法相比，這可提供高達每秒 5 倍的 tokens 性能，以及高達 5 倍的能效。

NVIDIA Spectrum-6 SPX：網絡機架

將整個 POD 連接到一臺超級計算機的是 NVIDIA Spectrum-6 SPX 網絡機架。Spectrum-6 SPX 網絡機架旨在加速 AI 工廠的東西向和南北向流量?？赏ㄟ^(guò) Spectrum-X 以太網或 NVIDIA Quantum-X800 InfiniBand 交換機 進行配置，它能夠大規模提供低延遲、高吞吐量的機架到機架連接。

Spectrum-6 SPX 機架現在包括 102.4 Tb/s Spectrum-6 交換機，在單芯片和多芯片交換機產品中具有 512 通道和 200 Gb/s 光電一體封裝 (CPO) 。這種硅光技術集成可取代可插拔收發器，提供更高的能效和彈性、低延遲和抖動，以及近乎完美的有效帶寬，使計算和存儲環境中的 AI 工作負載保持完美同步。

通過共同設計這些一體式運行的專用機架，Vera Rubin POD 能夠加速代理式 AI 工作負載的各個組件。這始于精簡的 NVIDIA MGX 機架設計，該設計構成了 POD 中每個機架的基礎。

第三代 NVIDIA MGX 機架級架構

生產級 AI 機架必須在以下幾個關鍵領域表現出色：快速實現批量、經過驗證的大規模性能、深度硬件 – 軟件聯合設計、彈性和能效、無縫數據中心部署和物流、為未來架構做好準備等。

第三代 NVIDIA MGX 機架級架構為所有類別設定了標準，其機械、電源和冷卻設計中集成了工程突破。

實現彈性和可擴展性

NVIDIA MGX 機架采用單寬設計，優先考慮基于 PCB 的連接。它解鎖了完全模塊化、無線纜、無軟管和無風扇的計算和 NVLink 交換機托盤，可實現更高的可靠性、可擴展性和可維護性。單個 19 英寸寬的機架還簡化了運輸和物流，加速了 AI 工廠的部署。

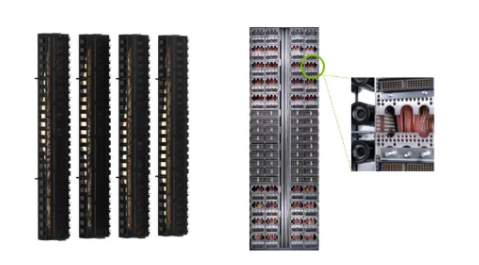

圖 2. NVIDIA MGX 機架主干可容納數千條線纜，并可配置適用于 MGX NVL 機架的 NVLink，以及適用于 MGX ETL 機架的 Spectrum-X 以太網或直接 Groq 3 LPU 芯片到芯片鏈路

機架采用高度模塊化的主干作為背板，由多達四個預集成和預認證的銅纜盒組成，將每個托盤連接成一個整體。Spine 可容納數千條線纜，且機械外形規格與 MGX NVL 和 MGX ETL 機架相同。

確保從芯片到電網的峰值能效

在組件層面，NVIDIA MGX 機架具有動態動力轉向功能，可讓系統為最需要的組件提供動力。此功能可以在 CPU、GPU 和 NVLink 交換機托盤之間移動功率，確保機架中的組件以峰值能效運行，從而提高性能功耗比。

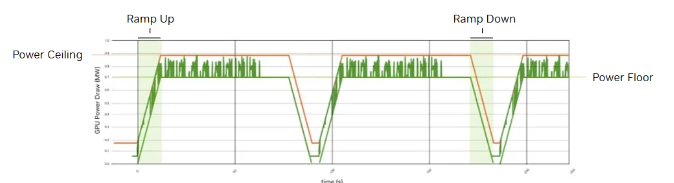

圖 3. NVIDIA MGX 機架采用智能 Power Smoothing 技術，可確保機架中的組件以最高能效運行

AI 訓練和推理工作負載會產生較大的負載波動。如果管理不力，負載波動可能會對電網、數據中心電力基礎設施和 IT 設備造成巨大壓力。

為防止功率波動，MGX 機架具有機架級能量存儲，可使用電容器緩沖電源瞬變。當工作負載同時需要大量電力時，電容器將提供額外的電力，而電網功耗保持不變或上升。當工作負載突然停止時，電容器將充電，而電網功率保持不變或下降。

NVIDIA Vera Rubin NVL72 現已引入智能功耗平滑。與前幾代產品相比，它具有 6 倍的機架級能源存儲能力 (每個 GPU 400 J) ，并引入了新的閉環系統，使 GPU 能夠持續監控電容器的充電狀態，從而更有效地扁平化功率曲線。這可大幅降低每分鐘的交流電源波動，將峰值電流需求降低高達 25%，并且無需使用大量電池組來防止大規模電源瞬變。

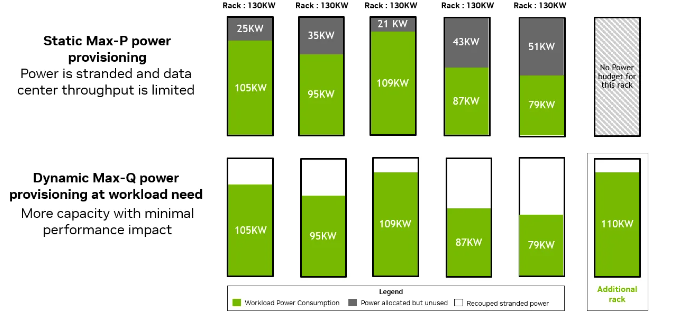

圖 4. 動態 Max-Q 電源調配可以釋放剩余功率并釋放更多 GPU 容量

在設施層面，以靜態 Max-P 配置機架會提供本可用于生成 tokens 的電力容量。它假設始終需要峰值功率的同構工作負載，而在現實中，AI 工廠會運行具有不同功率需求的多種工作負載。

通過在較低的動態 Max-Q 級別配置 MGX 機架，數據中心可以根據工作負載為每個機架動態配置正確的功率，從而更大限度地提高 AI 數據中心的吞吐量。這樣可以釋放剩余功率，在 45 ° C 液冷技術下，在相同的功率預算下釋放多達 30% 的 GPU，并提高每瓦性能。

釋放更多計算能源預算

所有 MGX 機架均經過普遍設計，可在 45 ° C ( 113 ° F) 的暖水入口溫度下運行，因此，已設計用于液冷的數據中心可以保證無縫過渡，而無需重新設計冷卻基礎設施。圖 5 展示了基礎設施布局的示意圖，為 CDU 提供 41 ° C (105.8 ° F) 的水，CDU 轉而為 AI 機架提供 45 ° C (113 ° F) 的冷卻液。

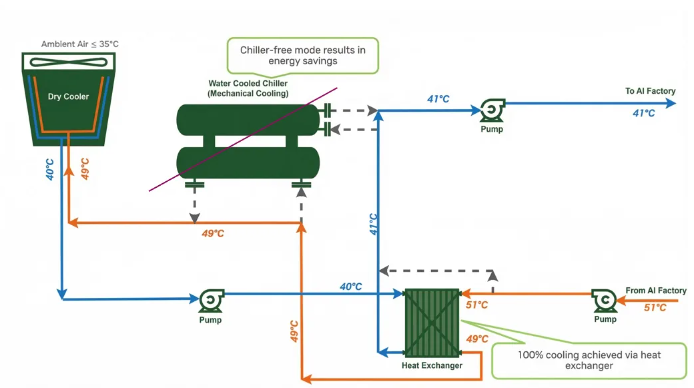

圖 5. 在以 45C 最高進風溫度冷卻 NVIDIA MGX 機架時，實現節能且經濟高效的自由冷卻方案

在 45 ° C 下運行，使數據中心能夠在許多氣候條件下使用環境空氣和閉環干冷器進行冷卻，從而減少對壓縮機的需求，降低 PUE，并釋放更多的計算能源預算。較低的入口溫度 ( 35 ° C) 需要數據中心分流大量的設施電力或水用于冷卻，而較高的入口溫度最大限度地提高了直接轉換為 tokens 的電網功率。這顯著節省了數據中心的能耗，足以在相同的功耗預算下，額外分配多達 10% 的 Vera Rubin NVL72 機架，以生成更多 token 代產品。

MGX 機架采用 100% 液冷技術，可利用與前幾代產品相同的數據中心冷卻基礎設施。第三代 MGX 機架配備新的內部托盤歧管、機架式 UQD08 歧管和最高支持 5000A 的液冷匯流排。用于機架的冷卻液將取決于客戶和數據中心，但許多冷卻液將繼續使用去離子水或基于丙烯二醇的液體 (PG25) ，這些液體在閉環系統中可以使用長達 10 年，并且液體維護量最少。

開放標準

這些功能的基礎是開放、標準化的 MGX 機架架構。2024 年，NVIDIA Blackwell 推出了首款量產機架級系統。 NVIDIA 將該設計貢獻給了開放計算項目 (OCP)，強化對開源技術的承諾，并使整個生態系統能夠快速創新和加速采用。NVIDIA 已經建立了一個由 80 多個全球合作伙伴組成的生態系統，創建了一個高效、全球多元化的供應鏈，在將機架級 AI 系統推向市場方面經驗豐富。

NVIDIA MGX NVL 機架

作為獨立第三方 半分析 InferenceMax 基準測試 SemiAnalysis InferenceMax benchmarks demonstrate, NVIDIA 機架級系統可將每瓦性能提高 50 倍，將每 token 的成本降低 35 倍 ( NVIDIA GB300 NVL72 與 NVIDIA H200 相比) ，這直接轉化為更高的收入和更高的運營利潤。

2024 年，NVIDIA 交付了首批 NVIDIA GB200 NVL72 機架級系統。2025 年，NVIDIA GB300 NVL72 出貨?，F(xiàn)在，NVIDIA Vera Rubin NVL72 已全面投產，預計將于 2026 年下半年發貨。

NVIDIA Vera Rubin NVL72 的簡化設計

NVIDIA Vera Rubin NVL72 是一項工程奇跡，旨在無縫融入現有的數據中心空間。其晶體管數量將比 NVIDIA GB200 NVL72 高出近 2 倍，同時通過極端協同設計將每瓦性能提升 10 倍。該機架在 18 個計算托盤上集成了 72 個 NVIDIA Rubin GPU、36 個 NVIDIA Vera CPU、ConnectX-9 SuperNIC 和 BlueField-4 DPU，以及 9 個 NVLink 交換機托盤。該機架總共容納了 130 萬個獨立組件和近 1300 個芯片，這些芯片全部封裝在一個較寬的第三代 NVIDIA MGX 機架中，重量約為 4000 磅，大約相當于一輛小卡車的重量。

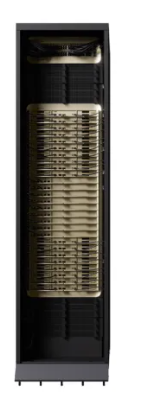

圖 6. NVIDIA Vera Rubin NVL72 機架

計算和 NVLink 交換機托盤

第六代 NVLink 使這 72 個 GPU 成為一個統一的引擎。它為每個 GPU 提供 3.6 TB/s 的帶寬，為每個機架提供 260 TB/s 的縱向擴展帶寬 — — 數據量超過了整個全球互聯網的帶寬。這種高速數據傳輸是在機架背面的 NVLink Spine 中進行的，它配備四個模塊化預集成線纜盒，其中包含 5000 根銅纜，長度超過 2 英里。

Vera Rubin NVL72 內部的計算托盤完全重新設計自 NVIDIA Blackwell。它采用堅固耐用的 PCB 中板，可安裝在單寬機架中，解鎖無線纜、無軟管和無風扇的設計。這種簡化將計算托盤組裝時間從近 2 小時縮短到僅 5 分鐘，組裝速度和可維護性提高了 20 倍。

每個計算托盤配備兩個 NVIDIA Vera Rubin 超級芯片，每個包含 17,000 個組件，約為現代智能手機組件數量的五倍。這些超級芯片通過 PCB 中板連接至前部模塊化插槽中的八個 ConnectX-9 SuperNIC 和一個 BlueField-4 DPU。

圖 7. NVIDIA Vera Rubin NVLink 交換機托盤

Vera Rubin NVL72 引入了新的機架級彈性功能，旨在更大限度地延長大型 AI 集群的正常運行時間并提高其性能。NVLink 交換機托盤支持操作彈性功能，允許管理員將交換機置于維護模式，并在機架繼續運行時進行更換。即使多個交換機托盤不可用，該架構也支持持續運行，從而最大限度地減少維護期間的中斷。

在芯片層面，NVIDIA Rubin GPU 持續運行無中斷運行狀況檢查，NVIDIA Vera CPU 具有系統內測試和 SOCAMM 內存功能，可提高可維護性。這些從芯片到機架的創新技術共同減少了運營開銷，并建立在 Blackwell 集群實現的彈性提升之上。

NVIDIA Vera Rubin Ultra NVL576

NVIDIA Vera Rubin Ultra 引入了新的兩層 all-to-all NVLink 拓?fù)?，?a target="_blank">開發者能夠擴展到 576 個 GPU。Vera Rubin Ultra NVL576 將 8 個獨立的 MGX NVL 機架 (每個機架配有 72 個 Rubin Ultra GPU) 組合在一起，并通過銅纜和直接光纖連接在一個 576-GPU NVLink 域中。它將使用相同的 MGX 機架級生態系統構建，以縮短投產時間。

作為多機架 NVL576 縱向擴展架構的原型，Polyphe 是基于 GB200 的 NVIDIA 內部全功能產品，展示了這種大規模的多機架 NVLink 拓?fù)浣Y(jié)構。

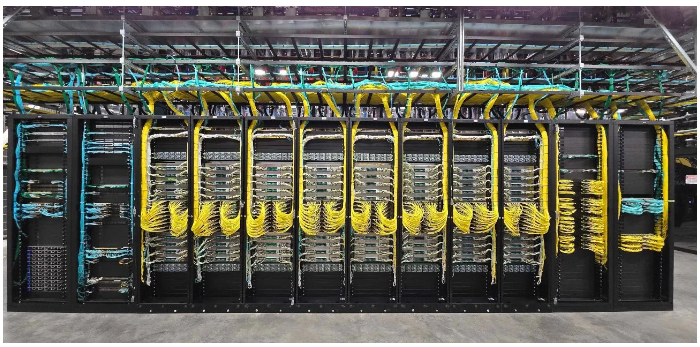

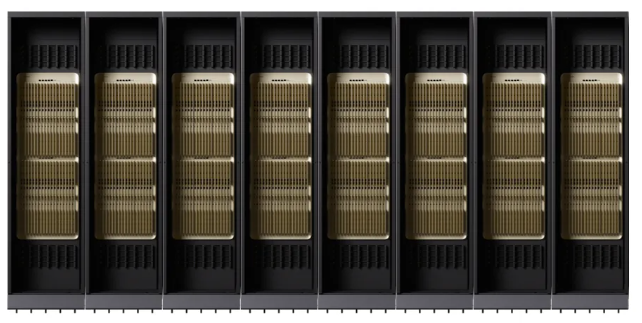

圖 8. NVIDIA Polyphe 原型，基于 GB200 的多機架 NVL576 縱向擴展系統

NVIDIA Kyber NVL1152：新一代

為了擴展到 NVL576 之外，我們將推出全新 MGX 機架 NVIDIA Kyber。NVIDIA Kyber 是新一代 MGX NVL 機架設計，將每個機架的 NVLink 域數翻倍，可容納 144 個 GPU。

圖 9. NVIDIA Kyber NVL1152

NVIDIA Kyber 將使用類似的直接光學互連技術實現機架到機架的縱向擴展，從而擴展為大規模的多對多 NVL1152 超級計算機。Kyber 使用 NVIDIA Feynman 為下一個超大規模 AI 計算時代奠定了基礎。Kyber 將首先與 Vera Rubin Ultra 一起推出，作為獨立的 NVL144 系統，為客戶提供 Vera Rubin Ultra NVLink 擴展域的三種選擇：NVL72、NVL144 和旗艦 NVL576。

NVIDIA MGX ETL 機架

雖然 NVIDIA MGX NVL 機架提供大規模縱向擴展的計算域，但代理式 AI 工作流需要高度專業化的節點來實現超低延遲推理、CPU 沙盒和用于 KV 緩存的加速上下文內存。為滿足這些不同需求，Vera Rubin 推出了 MGX ETL 機架架構，這是一種完全可配置的全新 MGX 機架，其設計采用 Spectrum-X 以太網主干或直接芯片到芯片主干，利用與 MGX NVL 機架相同的機架級生態系統。

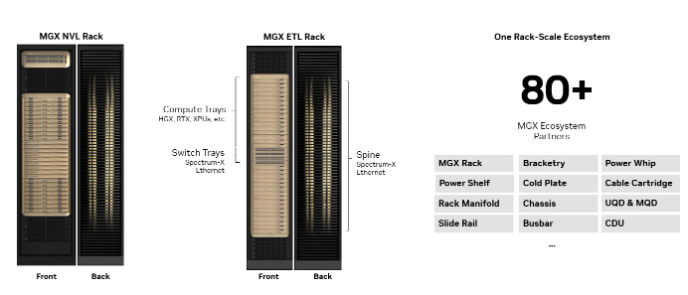

圖 10. NVIDIA MGX ETL 機架級系統增加了對 Spectrum-X 以太網的支持，同時利用相同的 MGX 機架基礎設施，包括容納銅 spine 的線纜盒

MGX ETL 與 MGX NVL 機架具有相同的外形規格和物理基礎設施，并設計為在相同的機械、功率和冷卻范圍內運行。兩個機架將共享由經驗豐富的 MGX 生態系統構建的相同關鍵機架組件：機架、機箱、托盤、線纜盒、液冷歧管、快速斷開、匯流排 (標準和液冷) 、支架、側欄、電源層、防漏托盤、托盤手柄等。

MGX ETL 將使用經過預集成和預先驗證的銅纜卡式線纜，以及 Spectrum-X 以太網主干或直接的芯片到芯片主干。MGX ETL 將利用成熟的 MGX 生態系統和供應鏈，多年來在大規模構建機架架構方面積累了豐富的經驗。

NVIDIA Spectrum-X 以太網 spine

配備 Spectrum-X 以太網 spine 節點的 MGX ETL 將成為 Vera Rubin POD 中 Vera CPU 機架和 BlueField-4 STX 存儲機架的基礎。機架高度可配置，還可容納多達 256 個 Rubin GPU ( HGX Rubin NVL8 系統) 、XPU 或更多。

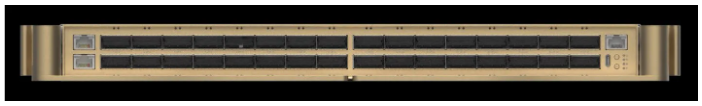

圖 11. 1U MGX ETL 交換機托盤為 MGX ETL spine節點提供 Spectrum-X 以太網連接

在這種設計中，1U MGX ETL 交換機托盤 (基于 Spectrum-6) 位于機架中間。后置端口連接到銅質 Spine，而 32 個前置 OSFP 保持架可將光學收發器連接到 POD 的其余部分。

MGX ETL 利用 Spectrum-X 多平面拓?fù)洌ㄟ^(guò)多個交換機將 200 Gb/s 通道風扇化，在機架內節點之間提供完整的多對多連接，同時保持單個網絡層。預集成的銅 spine 可提供彈性、高能效的連接 (實現 ETL 機架之間的單層光學連接) ，并在整個 256 個芯片機架中擴展專用 Spectrum-X 以太網，實現零抖動、噪音隔離和負載平衡。

chip-to-chip spine

LPX 機架專為超低延遲推理而設計，將 256 個 LPU 作為一個整體連接在一起。它配備 32 個計算托盤，每個托盤有 8 個 LPU，由一個芯片到芯片的直接主干連接，主干由兩個銅質線纜盒組成，通過數千個配對的銅纜連接形成復雜的點對點拓?fù)浣Y(jié)構。這些線纜構成機架背面芯片到芯片的直接主干，包含與其他 MGX 機架相同的線纜盒機械外形規格。這種龐大的互聯結構使整個 256-LPU 機架能夠作為單個快速推理引擎，使用 Vera Rubin NVL72 進行部署。

在數據中心部署中擴展到多個 LPX 機架時，可在各機架之間保持芯片之間的直接鏈路，從而使多個 LPX 機架能夠作為一個速度超快的單一推理引擎運行。

NVIDIA Vera Rubin DSX AI 工廠平臺

NVIDIA Vera Rubin DSX 是一個 AI 工廠平臺，可為共同設計的 AI 基礎設施 (從芯片到電網) 提供藍圖和參考設計。它可將電網功率更大限度地提升到 token 的效率和良好的輸出，并加快首次生產的時間。

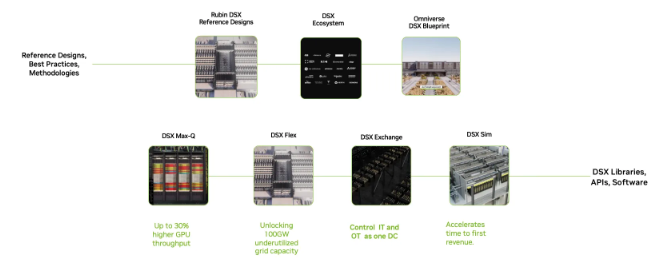

圖 12. NVIDIA Vera Rubin DSX 的支柱，一個面向 AI 基礎設施建設的開放式生態系統

NVIDIA Vera Rubin DSX 將芯片、系統、軟件庫、API 和全球合作伙伴生態系統整合到一個架構中，在整個 AI 工廠中緊密集成計算、網絡、存儲、電源、冷卻和設施控制。這使生態系統合作伙伴能夠快速設計、部署和擴展吉瓦級 AI 工廠，實現每瓦 token 的最大吞吐量，并通過端到端內置在 DSX 平臺中的彈性和能效縮短正常運行時間。

詳細了解 NVIDIA Vera Rubin POD

AI 基礎設施正在迅速發展，從獨立芯片、獨立服務器和機架級系統發展為共同設計的 POD 級超級計算機和 AI 工廠?，F(xiàn)代代理式 AI 工作負載正在推動向?qū)Ｓ?AI 基礎設施的轉變，該基礎設施將計算、網絡和存儲集成到單個緊密結合的超級計算機中。NVIDIA Vera Rubin POD 將五個機架級系統與第三代 NVIDIA MGX 機架的關鍵機械、功率和冷卻創新相結合，提供可擴展性、彈性和能效。

在 AI 工廠規模，NVIDIA Vera Rubin DSX 參考設計和NVIDIA Omniverse DSX Blueprint適用于 AI 工廠數字孿生，為構建和運營 AI 工廠提供了統一的框架。這些創新成果共同帶來了性能、成本效益和節能方面的巨大提升，為代理式應用時代提供動力支持。
