一、行業背景與項目概況

本項目為浙江某中型自動化工廠零部件加工生產線升級項目，該工廠主營精密機械零部件加工，現有3條零部件加工流水線，核心控制設備采用三菱FX3U系列PLC（FX3U-48MR）。該PLC無以太網接口，僅配備1個RS-422圓形串口（8針Mini-DIN連接器），承擔流水線啟停、加工參數控制、設備狀態采集等核心任務，通訊協議支持三菱專用MC協議及標準RTU協議。現場已部署威綸通MT8150iE系列觸摸屏（用于現場加工參數調試、設備運行狀態監控及故障報警）及工業上位機（部署WinCC組態軟件，負責生產數據匯總、遠程管控及報表生成），二者均采用以太網通訊方式，需通過TCP/IP協議與PLC實現數據交互，同時需通過以太網模塊完成PLC程序的遠程下載與調試，適配自動化工廠24小時連續生產的嚴苛工況。

項目核心需求：實現三菱FX3U PLC與觸摸屏、上位機的同時穩定通訊，保障加工參數實時同步、設備狀態實時反饋；通過以太網模塊完成PLC程序遠程下載與調試，無需現場連接專用電纜，提升運維效率；無需修改PLC原有控制程序，實現快速部署，最大限度縮短停產時間；適配工廠車間高電磁干擾、粉塵較多的工況特點，保障設備長期穩定運行，實現生產數據全流程追溯，滿足自動化工廠數字化管控要求。

二、項目痛點、選型與實施過程

（一）核心痛點

協議與接口雙重壁壘，通訊無法實現：三菱FX3U PLC僅支持RS-422串口通訊，采用三菱專用MC協議，而上位機、觸摸屏均采用以太網TCP/IP協議，串口與以太網協議底層架構差異顯著，無法直接互通，需通過串口轉以太網設備實現協議轉換。同時，PLC僅有的1個圓形串口無法滿足觸摸屏本地操作、上位機遠程管控及程序遠程下載的并發需求，形成典型數據孤島，導致設備各自為戰，生產協同效率低下。

運維效率低下，改造成本偏高：PLC程序調試、故障排查需工程師現場操作，通過專用RS-422電纜連接設備，單次運維耗時超1.5小時，月均運維成本約3000元；若更換帶以太網接口的新型PLC，需重構控制程序、重新適配觸摸屏及上位機組態，改造成本超7萬元，且停產改造周期超5天，嚴重影響零部件加工產能，與企業低成本、高效率的升級需求相悖。

數據無法追溯，管控水平不足：因PLC與上位機無法實現實時通訊，零部件加工速度、加工精度等核心生產數據需人工手抄記錄，易出現漏記、錯記問題，數據誤差率達3%，無法實現生產數據全流程追溯，不符合自動化工廠數字化管控要求，難以精準把控生產質量、優化生產流程。

（二）選型方案

經多輪技術論證、現場測試及參數比對，最終選定遠創智控YC8000-FX以太網模塊。該模塊專為三菱FX系列PLC量身設計，完美適配自動化工廠零部件加工場景，核心適配優勢貼合項目需求及設備特性，具體如下：

接口適配性強，支持多設備并發：模塊配備1個RS-422圓形串口（與FX3U PLC串口完美匹配）及1個RJ45以太網口，支持多主站并發通訊，可同時連接觸摸屏、上位機及編程電腦，實現本地操作、遠程管控與程序遠程下載的并行開展，不占用PLC編程資源，無需額外擴展接口，有效解決串口資源匱乏痛點。

多協議兼容，實現高效轉換：作為高性能以太網轉換器，該模塊支持RS-422串口與以太網TCP/IP協議雙向轉換，完美兼容三菱MC協議、Modbus TCP協議，可實現PLC串口數據與以太網數據的透明傳輸，無需額外開發通訊程序，徹底打破協議壁壘；同時具備串口轉以太網、以太網橋接器核心功能，實現不同通訊方式設備的無縫聯動。

工業級可靠性，適配嚴苛工況：采用35mm標準導軌安裝，無需外接電源（由PLC直接供電，功耗＜80mA），具備抗電磁干擾、防塵能力，工作溫度范圍-20℃~65℃，MTBF超10萬小時，契合自動化工廠車間高干擾、多粉塵的運行環境，保障設備24小時連續穩定運行，同時支持固件在線升級，降低后期運維成本。

（三）實施過程

硬件配置清單：
設備名稱型號/規格數量核心作用三菱PLCFX3U-48MR（僅RS-422圓形串口）1臺核心控制，負責零部件加工流水線邏輯與參數控制遠創智控模塊YC8000-FX以太網模塊1臺串口轉以太網、以太網轉換器核心設備，實現協議轉換與多設備通訊威綸通觸摸屏MT8150iE系列（支持以太網）1臺現場加工參數調試、設備運行狀態監控與故障報警工業上位機工業級計算機（搭載WinCC組態軟件）1臺生產數據采集、遠程管控、報表生成與數據追溯工業交換機千兆導軌式（5口）1臺構建車間工業以太網，實現所有網口設備聯網互通通訊線纜RS-422專用線、屏蔽網線若干設備間數據傳輸，抵御車間電磁干擾，保障通訊穩定

實施步驟：

①斷電狀態下，將遠創智控YC8000-FX模塊安裝于35mm標準導軌，采用RS-422專用線連接模塊串口與三菱FX3U PLC的圓形串口，確保連接牢固；

②采用屏蔽網線將模塊RJ45網口、觸摸屏、上位機分別接入工業交換機，確保所有設備處于同一IP網段；

③上電后，通過電腦瀏覽器訪問模塊默認IP，進入WEB配置界面，設置通訊協議為三菱MC協議，波特率、數據位等參數與PLC保持一致，無需修改PLC原有程序；

④聯調測試：通過GX Works2軟件，借助模塊實現PLC程序遠程下載與調試；操作觸摸屏，驗證加工參數讀寫與設備監控功能；在上位機組態軟件中添加設備，測試數據采集與遠程指令下發功能，全程部署耗時不超過1.5小時，實現不停產升級，最大限度降低對生產的影響。

三、網關功能介紹

遠創智控YC8000-FX以太網模塊本質為專為三菱FX系列PLC設計的串口轉以太網網關，核心功能圍繞協議轉換、多設備兼容與高效運維展開，貼合自動化工廠零部件加工生產線實際需求，具體如下：

核心協議轉換功能：內置以太網橋接器核心功能，實現RS-422串口數據與以太網TCP/IP數據的雙向透明傳輸，高效完成三菱MC協議與Modbus TCP協議的轉換。作為核心以太網轉換器，無需額外編程即可實現PLC與觸摸屏、上位機的無縫通訊，同時支持PLC程序遠程下載，有效解決串口與以太網設備的通訊壁壘。

多設備并發兼容功能：支持最大32個TCP連接，可同時連接觸摸屏、上位機、編程電腦等多臺設備，完美兼容三菱全系列PLC、各類品牌觸摸屏及工控組態軟件，無需額外適配驅動，擴展性強，可靈活對接生產線新增工藝監測設備，適配自動化工廠柔性生產需求。

便捷配置與故障診斷功能：支持WEB頁面與專用配置工具雙重配置，操作便捷，無需專業編程基礎；配備電源、串口通訊、以太網通訊狀態指示燈，可實時反饋設備運行與通訊狀態，便于工程師快速排查通訊故障；支持固件在線升級，終身免費迭代，適配自動化工廠智能化長期升級需求。

安全與節能功能：內置數據校驗機制，可抵御車間電磁干擾，保障生產數據傳輸?shù)臏蚀_性與安全性，防止數據泄露或錯亂；采用無外接電源設計，直接從PLC取電，降低故障點，節能環保，適配自動化工廠24小時連續運行的工況要求。

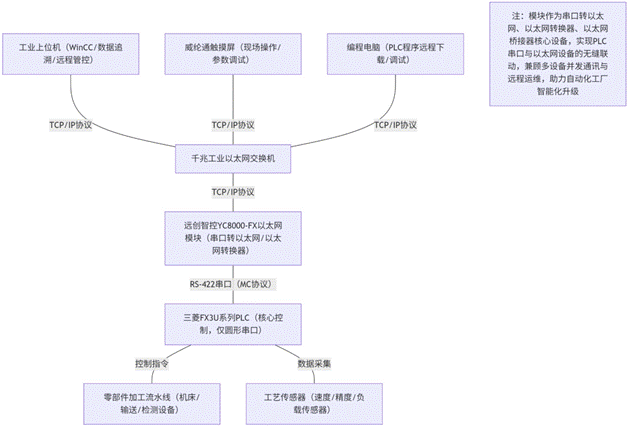

四、技術架構拓撲圖

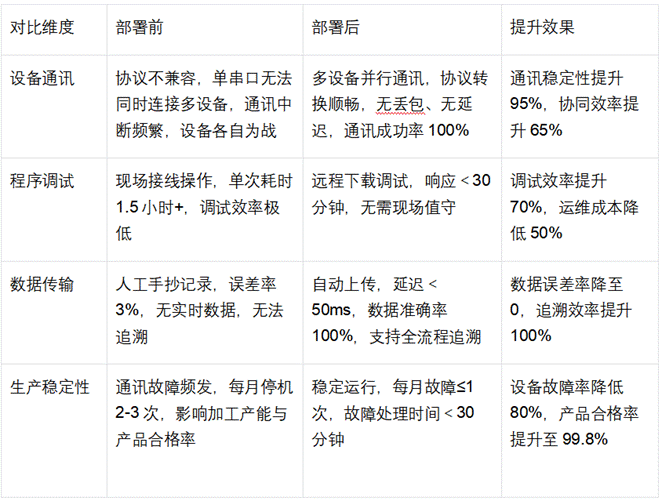

五、應用效果前后對比

六、網關未來發展趨勢

智能化升級，融合邊緣計算：結合自動化工廠高效管控需求，未來網關將集成輕量級邊緣計算能力，實現本地生產數據預處理、設備異常預警（如加工精度異常、設備故障預判），降低上位機與云端負載，同時結合AI技術優化生產工藝參數，提升生產效率與產品質量，契合工業互聯網高質量發展趨勢。

安全性能強化，契合行業合規：隨著工業數據安全要求的提升，網關將新增TLS加密、雙向身份認證、訪問權限管控等功能，保障生產工藝、產能數據等核心信息安全，防止數據泄露或篡改，助力企業構建符合工業安全標準的工業互聯網體系。

國產化替代加速，拓展多協議兼容：依托國產芯片技術突破，實現網關核心部件自主可控，打破國外技術壟斷；同時擴展多工業協議兼容范圍（如PROFIBUS、CANopen等），實現不同品牌PLC、設備的統一聯網，推動串口轉以太網、以太網轉換器類國產產品普及，助力自動化工廠智能制造自主可控發展。

無線化拓展，提升部署靈活性：集成5G、Wi-Fi 6功能，擺脫有線布線限制，適配自動化工廠設備布局調整頻繁、布線復雜的場景，無需額外布線即可實現設備聯網，同時提升遠程運維靈活性，助力實現自動化工廠生產全流程無線智能化管控。

七、總結

本自動化工廠零部件加工生產線升級項目中，遠創智控YC8000-FX以太網模塊成功破解了三菱FX3U系列PLC無網口、僅含一個圓形串口，無法與觸摸屏、上位機同時通訊及遠程程序下載的核心技術痛點。作為關鍵的串口轉以太網、以太網轉換器、以太網橋接器類設備，其通過高效的協議轉換能力、多設備并發兼容特性及工業級可靠性，實現了PLC與觸摸屏、上位機的無縫聯動，打通了設備通訊壁壘。

該方案無需修改PLC原有程序，改造成本低、部署周期短，既滿足了自動化工廠數字化管控、生產數據追溯的核心需求，又大幅提升了運維效率、降低了生產成本，保障了零部件加工生產線24小時連續穩定運行，契合自動化工廠智能化升級發展方向。其適配性強、穩定性高的優勢，使其成為自動化工廠及各類智能制造場景中老舊PLC設備聯網改造的優選方案。未來，隨著串口轉以太網、以太網轉換器技術的不斷演進，該類設備將在自動化工廠智能化轉型中發揮更重要作用，助力企業實現高效、安全、可追溯的生產目標，推動制造業高質量發展。
