引言：為什么毫米波片上測量如此關鍵

隨著5G毫米波通信、車載雷達（77 GHz/79 GHz）、6G太赫茲通信以及高速互連等應用的迅猛發展，先進硅基半導體器件（CMOS、BiCMOS中的MOSFET和HBT）正被推向越來越高的工作頻率。當頻率進入毫米波（30–300 GHz）甚至亞毫米波波段時，器件特性的精確表征直接決定了電路設計模型的準確性，進而影響整個芯片和系統的性能。

片上測量（on-wafer measurement）中的校準（calibration）和去嵌入（de-embedding）技術，是從探針尖端的原始測量數據中準確提取被測器件（DUT）本征參數的關鍵環節。這項技術看似是"測量方法"層面的事情，實際上直接關系到晶體管小信號模型、噪聲參數提取的精度，是模擬/射頻集成電路設計的工程基石。

本文圍繞先進硅工藝器件毫米波頻段片上S參數測量，系統闡述校準與去嵌入的原理、工程實踐要點、毫米波特有的耦合難題以及噪聲校準方法，為從事射頻/毫米波芯片設計和測量的工程技術人員提供系統性的參考。

一、片上測量校準的基本框架：兩級參考面的建立

1.1 校準的核心目標——精確定義參考面

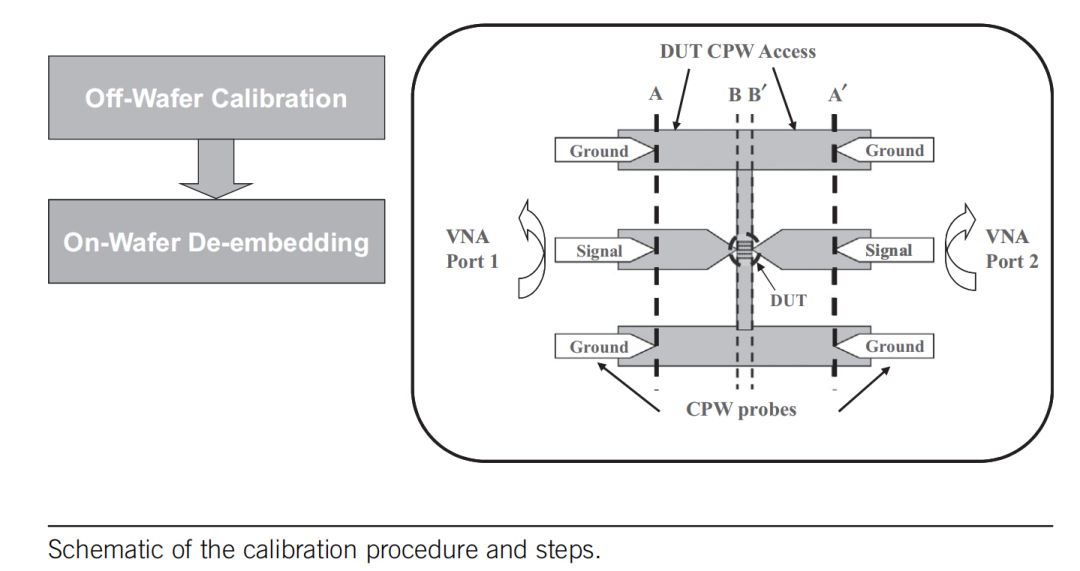

片上S參數測量的根本目標，是將矢量網絡分析儀（VNA）的測量參考面從儀器端口準確移動到被測器件的端口（即參考面BB'）。這是所有后續參數提取工作的前提。

在實際操作中，被測器件的嵌入式接入傳輸線必須與探針在幾何尺寸上兼容，通常需要GSG（Ground-Signal-Ground）三接觸焊盤結構來實現共面波導（CPW）模式的穩定激勵。

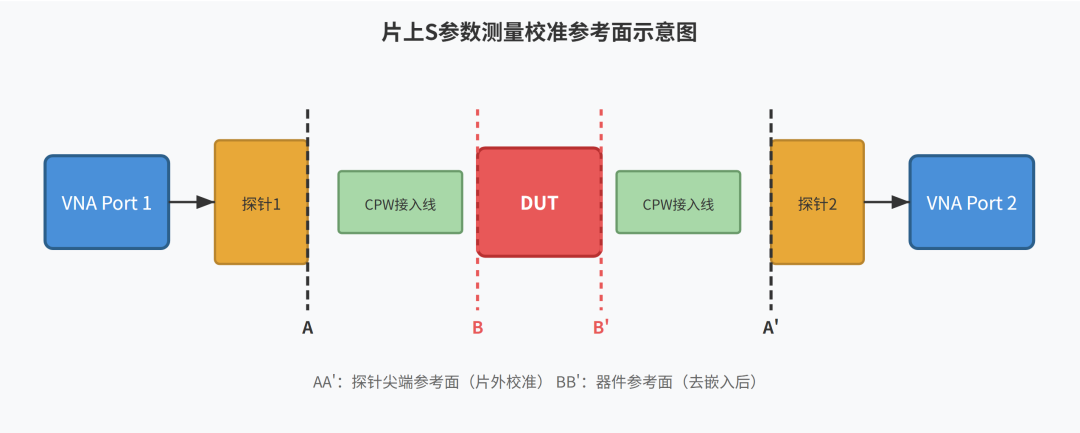

圖注：片上測量校準參考面的層級關系。AA'為探針尖端參考面（通過片外校準建立），BB'為器件端口參考面（通過片上去嵌入建立）。

1.2 兩種校準策略的對比

工程上存在兩種主要的校準路徑：

方法一：直接片上校準法。將標準件（Line、Open、Short、Load等）直接嵌入到參考面BB'中，在芯片上制作，一步到位地將參考面定義到器件端口。這種方法在理論上最為理想，例如使用LRL（Line-Reflect-Line）或多線LRL方法，直接在BB'之間插入精確定義的傳輸線標準件即可。

然而，這種方法在實際工程中面臨三大困難：

器件內部連接的尺寸和電磁特性很難與標準傳輸線兼容

先進硅工藝中傳輸線的電磁特性復雜，毫米波頻段建模困難

標準件需直接在晶圓上制作，占用不可忽視的芯片面積

方法二：兩步法（片外校準 + 片上去嵌入）。這是當前工業界和學術界最廣泛使用的方法。第一步通過阻抗標準基板（ISS）在探針尖端建立參考面AA'；第二步通過去嵌入技術，利用專用的dummy結構（啞元結構），將參考面從AA'數學移動到BB'。

這種方法雖然會累積兩步的誤差，但操作靈活、適用性廣，在60–70 GHz以下頻段表現非常出色。主要挑戰在更高頻率出現。

二、片外校準的工程實踐：探針、標準件與實驗方法

2.1 毫米波探針技術與性能邊界

毫米波探針本質上是一個導波結構和模式濾波器，其設計目標是在特定頻率范圍內高效激勵和耦合電磁能量到單一傳輸模式上。

一根探針由三個核心部分組成：

連接器端：同軸連接器（最高支持至110 GHz的1 mm標準）或波導（WR15到WR1.5法蘭，最高可達750 GHz）

微型傳輸結構：小型同軸線、共面波導（CPW）或微帶線

GSG接觸針尖：金屬球、微型金屬刀片或金屬針等不同形態

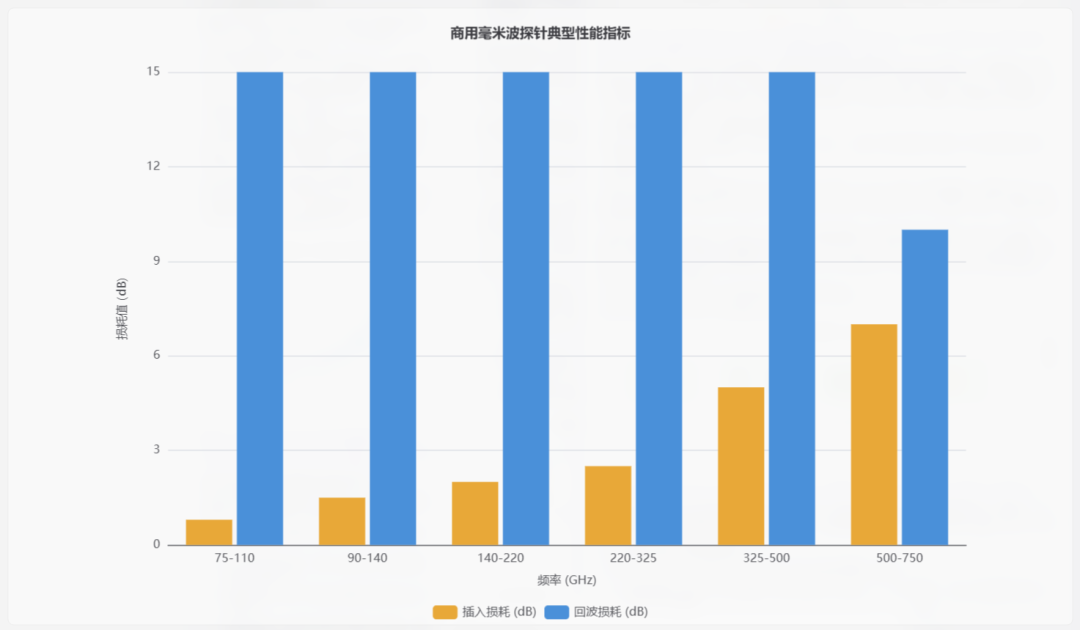

圖注：不同頻段商用波導型毫米波探針的插入損耗和回波損耗典型值?？梢钥吹?，500 GHz以上頻段探針插入損耗急劇增加到6–8 dB，回波損耗也從15 dB惡化到10 dB，這是毫米波測量精度的硬約束。

工程上一個經常被忽視但非常關鍵的細節是：基于波導的探針通常集成了偏置T（bias tee）網絡。這個偏置網絡對有源器件測量不可或缺——它提供低電阻直流通路（可支持高達1.5 A的直流電流），同時在波導截止頻率以下呈現阻性阻抗，避免有源DUT因波導低截止頻率以下的強電抗阻抗而產生不穩定振蕩。工程實踐中，建議在偏置T的直流輸出端額外連接一個寬帶50 Ω終端的外置偏置T，以徹底抑制低頻不穩定性。

2.2 阻抗標準基板（ISS）的結構與精度

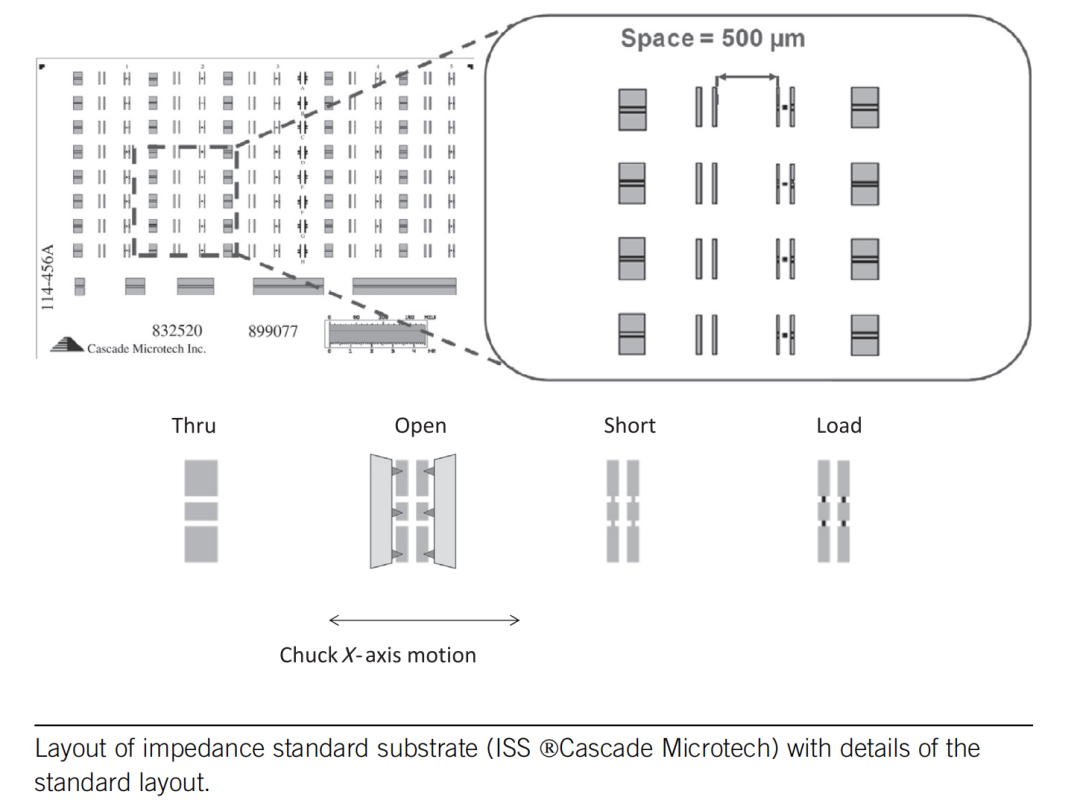

阻抗標準基板是片外校準的物理載體，上面集成了Open、Short、Load和CPW傳輸線等標準件，制作在高品質介電基板（通常是氧化鋁陶瓷）上。

關于標準件的關鍵工程參數：

Thru（直通）標準：定義為理想無耗傳輸線，由特性阻抗和延遲（0.5–1 ps）表征。值得注意的是，在低損耗介質上制作的CPW線在200 GHz處的損耗約為1 dB/mm，因此一個150 μm長的Thru標準會產生0.1–0.2 dB的插入損耗，在高精度場景下已經不可忽視。

Load（負載）標準：建模為電阻串聯電感。這個電感的物理成因復雜，用戶唯一可控的參數是針尖在焊盤上的放置位置。每偏移10 μm的接觸位置，電感值變化約1到1.5 pH（在200 GHz下對應約j1.25到j2 Ω的阻抗）。Load標準由兩個并聯的100 Ω NiCr電阻組成，經過激光微調到50 Ω ± 1%的精度。這個標準是LRM、LRRM和SOLT校準方法的關鍵基準元件，因為它直接確定了參考阻抗。

Open（開路）標準：建模為純電容或含頻率色散效應的等效電容。

Short（短路）標準：建模為等效頻率相關電感。

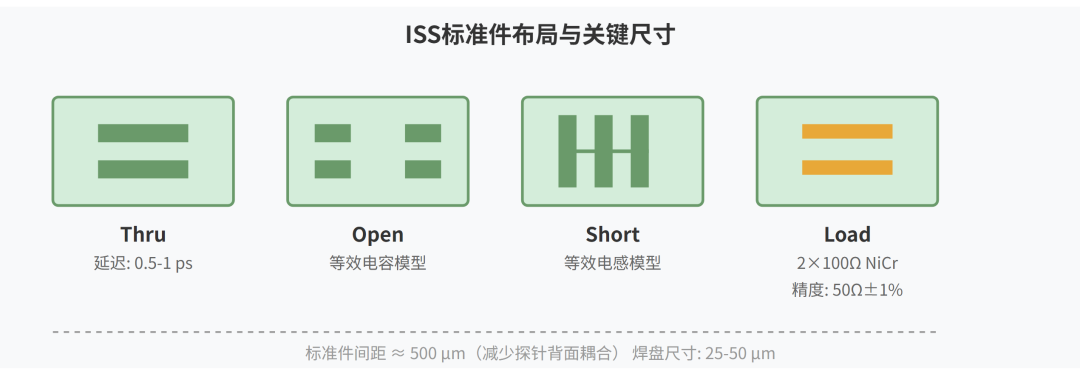

圖注：阻抗標準基板（ISS）上四種基本標準件的結構示意及關鍵參數。標準件之間保持約500 μm間距以降低耦合效應。

一個關鍵認知：與TEM 7 mm同軸系統或精密波導標準件不同，ISS上的平面標準件并不直接溯源到計量學一級標準。其高頻特性依賴于等效電路模型描述（即所謂的"cal-kit"），而這些模型參數值又與探針技術（傳播結構類型、針尖形狀、探針間距）以及探針在焊盤上接觸時的電磁環境有關。

2.3 校準方法的工程選擇建議

面對眾多標準件不確定性，特別是在毫米波頻段，校準方法的選擇策略至關重要：

計量級應用：多線LRL方法最為適合，因為它對標準件定義的依賴最?。ㄗ孕侍匦裕枰罅刻结樈佑|操作，ISS和探針成本高昂

工業環境量產測試：LRM或LRRM方法是性能與操作便利性之間的最佳平衡

50–60 GHz以下頻段：SOLT與自校準方法的性能差異不大，只要遵循良好的操作規范

2.4 實驗操作的關鍵細節

高質量的設備和校準方法并不足夠，實驗操作中的"know-how"同樣決定性地影響測量質量。以下是幾個核心要點：

探針接觸質量控制："最佳接觸"意味著形態均勻性和最優的直流/高頻電氣性能。每次測量前，必須目視檢查探針針尖（磨損痕跡、變形、灰塵）和焊盤表面（探針印記是否均勻）。

平面度調整：由于GSG探針至少有三個接觸點，接觸指的平面必須與DUT焊盤底面嚴格平行。不良的接地接觸會產生寄生效應，導致S參數頻率響應中出現不受控的諧振。建議使用專用的平面度校準基板進行精細調整。

接觸電阻與滑移控制：接觸面積僅約10×10 μm2甚至更小，接觸機制涉及彈性接觸和動態庫侖摩擦。最佳針尖重疊（滑移量）為15–30 μm。在100 GHz頻段，短路連接后S??的幅度和相位變化分別保持在 ±0.05 dB和 ±0.5°以內，且持續數分鐘無變化，可以認為接觸質量合格。

接觸材料匹配：ISS上焊盤金屬為金（幾微米厚），與BeCu、W或Ni針尖的接觸電阻在10?2到10?1 Ω之間。而硅片上測試焊盤通常為鋁，此時應選用鎢或鎳基針尖以確保低接觸電阻。

三、片上去嵌入：原理、方法與毫米波頻段的特殊挑戰

3.1 去嵌入的本質——參考面的數學移動

片上去嵌入的核心操作，是將S參數的復數參考面從探針尖端數學移動到DUT端口。這通過測量一組假定與DUT接入線具有相同電氣行為的dummy（啞元）結構，利用等效電路模型計算出接入線的寄生效應，然后從總體測量中減去這些寄生效應。

必須強調一個經常被混淆的概念：參考面的"移動"是基于電學測量的復數平面變換，而不是簡單的幾何位置標記。對于毫米波頻段的納米尺度器件，這種電學參考面與物理幾何面的對應關系變得越來越不可靠。

3.2 硅工藝去嵌入面臨的雙重困難

先進硅工藝（CMOS、BiCMOS）的去嵌入是所有毫米波技術中最復雜的情形，其困難程度遠超III-V族器件（如GaAs HEMT）。原因有二：

襯底電阻率差異巨大：硅是半導體材料，電阻率通常只有幾個Ω·cm甚至更低；而GaAs是半絕緣材料，電阻率比硅高出六個數量級。這意味著硅襯底天然不適合作為高頻傳播結構的基板。

后端工藝（BEOL）復雜度差異極大：先進硅CMOS/BiCMOS工藝在數微米厚度內包含至少七層金屬層，中間由氮化硅或氧化硅薄層隔開；而GaAs MMIC工藝通常只有2–3層金屬層。硅工藝復雜的BEOL帶來大量復雜的電寄生效應——導線和通孔的電阻/電感效應、焊盤/導線/襯底之間的電容耦合——這些都需要在去嵌入過程中被精確提取或建模。

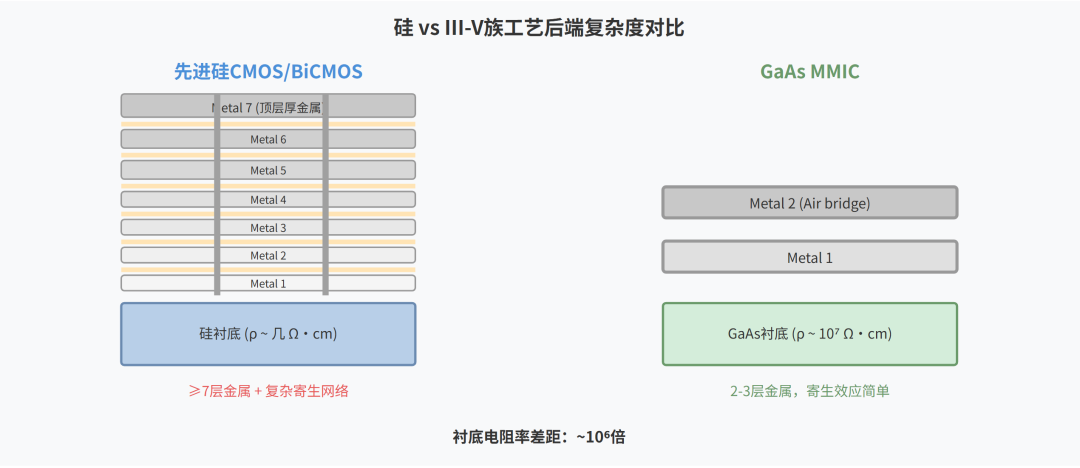

圖注：先進硅工藝與III-V族GaAs工藝的后端結構對比。硅工藝的多層金屬和低電阻率襯底共同導致了毫米波去嵌入的極端復雜性。

實測數據清晰地展現了這種差異的后果：對于70 nm變形HEMT，去嵌入只需簡單移除每個CPW接入端約0.9 ps的理想線延遲，S??的測量值與基于寬帶小信號等效電路的仿真值在整個W波段和G波段都能良好吻合。而對于65 nm n-MOSFET，即使采用了包含pad-short、pad-open、complete-short和complete-open四種dummy結構的復雜去嵌入方法，在W波段和G波段仍然出現了明顯的諧振現象。

3.3 去嵌入方法的數學框架

典型的四dummy結構去嵌入方法（pad-open-short-short法）基于如下等效電路模型：將DUT接入結構分解為并聯導納元件（主要為容性，代表焊盤和襯底耦合）和串聯阻抗元件（主要為感性，代表金屬連接和通孔）。

該方法需要四種dummy結構：

Pad-Open：僅有焊盤，開路終端

Complete-Open：焊盤 + 傳輸線 + 上下通孔 + 梳狀結構（開路）

Pad-Short：焊盤 + 傳輸線 + 通孔（線端短路到地）

Complete-Short：焊盤 + 傳輸線 + 通孔（梳狀結構兩側短路到地）

核心數學運算分三步進行：

第一步，提取串聯寄生阻抗矩陣[Z_S]：利用Pad-Short和Pad-Open測量的Y矩陣差異，再結合Complete-Short和Pad-Open的信息，計算出金屬連接條的串聯寄生參數。公式中的因子3考慮了連接到晶體管的金屬條上串聯寄生的分布效應。

第二步，提取通孔導納矩陣[Y_via]：利用Complete-Open和Pad-Open的差異，減去已提取的串聯寄生，得到晶體管附近上下通孔的貢獻。

第三步，提取DUT本征參數[Z_DUT]：從總測量中依次減去焊盤并聯寄生、串聯寄生和通孔寄生，最終得到器件本征阻抗矩陣。

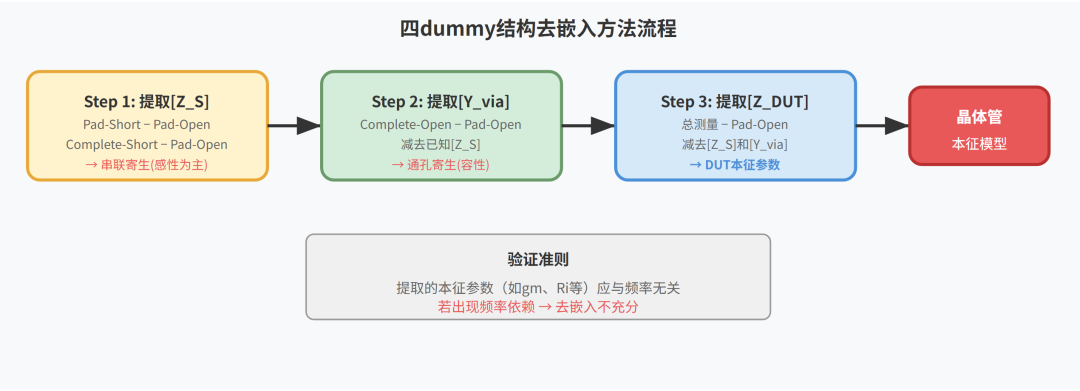

圖注：基于四種dummy結構的去嵌入方法三步流程。關鍵驗證標準：提取的晶體管本征參數應當與頻率無關。

實測數據驗證了不同去嵌入方法在頻率升高后的差異：僅使用簡單的pad-open去嵌入提取的65 nm n-MOSFET跨導gm，在60 GHz以上出現了劇烈的諧振和波動（gm值飆升到200 mS以上）；使用pad-open/pad-short兩種dummy結構的方法有所改善但仍有明顯波動；只有使用四種dummy結構的完整方法，才能在整個0–110 GHz范圍內獲得相對平坦的gm值（約60 mS左右）。

3.4 集總與分布參數模型的頻率邊界

去嵌入方法的適用頻率上限，由接入線的電長度決定。關鍵判據是λg/20準則：

毫米波硅晶體管典型接入線總長度（焊盤 + 傳輸線）：50–100 μm

薄膜微帶線（TFMS）的傳播時延：約6–7 ps/mm

當接入線長度為50 μm時，λg/20極限約在150 GHz

因此，100–150 GHz以上必須采用分布參數電路的去嵌入方法。隨著先進硅晶體管（CMOS和HBT）截止頻率按照國際半導體技術路線圖逐步逼近1 THz，接入結構的尺寸需要大幅縮減。例如，32 nm InP HEMT在700 GHz頻段的表征已經采用了25 μm間距的焊盤。

然而，焊盤尺寸的縮減與現有的探測儀器能力之間存在根本矛盾。按照路線圖規劃，即使到8 nm節點，用于探針接觸的射頻焊盤面積仍將維持在約650 μm2左右，這與納米尺度器件之間形成了巨大的尺寸和電氣失配。將焊盤面積縮減一到兩個數量級在工藝上是直接可行的，但在儀器（探測臺）層面則是革命性的挑戰——目前亞10 μm間距的探針根本不存在。

四、毫米波片上測量中的寄生耦合問題

4.1 探針與環境的耦合效應

在毫米波頻段，一個容易被忽視但影響重大的現象是：探針、測試結構和相鄰結構之間存在寄生耦合路徑。這些耦合路徑在測量DUT和測量dummy結構時是不同的，因為被測結構附近的電磁環境不同，這直接導致了去嵌入誤差。

一個直觀的實驗很好地證明了這一點：將一個pad-open測試結構從晶圓上切割下來，放置到純介電支撐體的邊緣（使探針背面朝向空氣）。對比切割前后的S??頻率響應，可以清楚看到：切割后探針背面朝向空氣的配置顯著衰減了60 GHz和90 GHz附近的諧振現象。

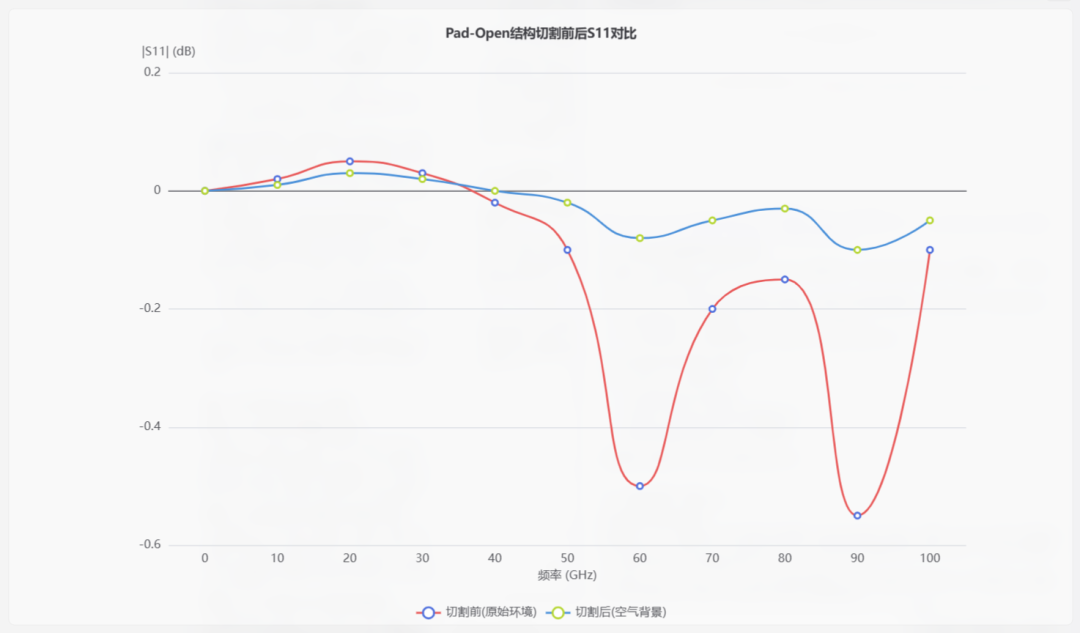

圖注：將pad-open結構從晶圓切割分離后，探針背面環境從復雜的硅/金屬化變?yōu)榭諝猓?0 GHz和90 GHz附近的諧振效應明顯減弱。這證實了探針背面環境耦合是毫米波諧振的主要成因之一。

4.2 三維電磁仿真揭示的耦合機理

通過基于SEM掃描電鏡照片重建的探針近似拓撲進行三維電磁仿真，可以系統地揭示耦合機理。仿真模型中，一個相鄰器件以10 μm的間距放置在探針下方。

研究的核心結論是：毫米波頻段諧振現象的主要成因之一是探針背面的電磁環境變化。這種耦合在兩個階段都產生影響：

片外校準階段：探針背面是氧化鋁（ISS上相鄰標準件間距足夠大）

片上測量階段：探針背面是復雜的硅和金屬化結構，頻率響應被顯著改變

4.3 應對耦合的版圖設計建議

降低寄生耦合效應的工程措施包括：

增大相鄰測試結構之間的間距

采用交錯（quincunx）排列方式布置測試結構

盡量減少測試結構數量以控制占用的硅面積

這些措施需要在硅面積成本和測量精度之間進行權衡。

五、噪聲校準與去嵌入

5.1 噪聲相關矩陣方法

毫米波噪聲表征中，最常用的技術是基于噪聲相關矩陣（noise correlation matrix）的概念。該方法將整個噪聲測量鏈路中的每個部分（輸入網絡、DUT、輸出網絡）視為二端口，通過鏈式形式的噪聲相關矩陣進行級聯運算，從總體測量中提取DUT的噪聲相關矩陣，進而得到四個噪聲參數（NF_min、R_n和Y_opt）。

上面的關鍵數學表達式描述了DUT噪聲相關矩陣的提取過程：從系統總噪聲相關矩陣中減去輸入網絡和經DUT傳播后的輸出網絡的噪聲貢獻，通過輸入網絡鏈矩陣的逆矩陣和轉置共軛矩陣進行坐標變換。

5.2 實際操作中的簡化方法

在毫米波頻段（W波段以上），使用外部調諧器的多阻抗技術雖然可行，但在片上測量中受到限制。實際工程中更常用的簡化流程是：

首先用標定噪聲源校準噪聲接收機

然后利用去嵌入后的S參數和物理溫度計算每個無源二端口的噪聲系數

最后使用Friis方程從測量中推導出DUT的噪聲系數或輸出噪聲功率

這種方法簡單易行，適合毫米波片上噪聲測量，但必須充分考慮鏈路各部分之間的失配效應，否則噪聲校準精度將受到顯著影響。

在G波段（140–220 GHz）的噪聲測量中，需要使用液氮冷/熱負載系統和WR-5波導定向喇叭天線來產生已知溫度的噪聲源。毫米波吸波材料的使用也是減少環境反射對噪聲測量干擾的關鍵措施。

六、W波段和D波段噪聲接收機性能

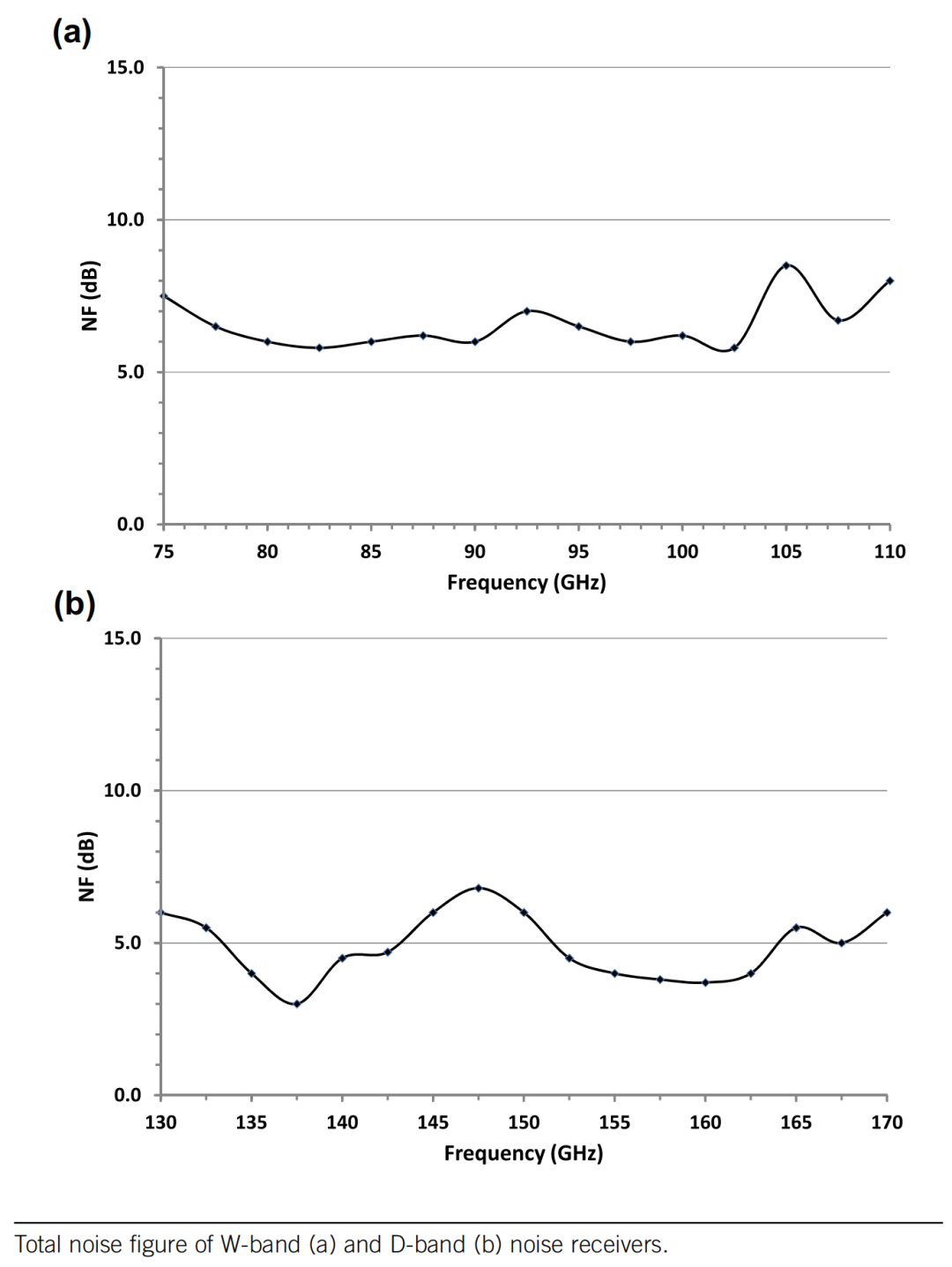

從噪聲接收機的實測數據來看：

W波段（75–110 GHz）：總噪聲系數在5–8 dB之間波動，在100 GHz以上有輕微上升

D波段（130–170 GHz）：總噪聲系數約3–6 dB，整體較為平坦

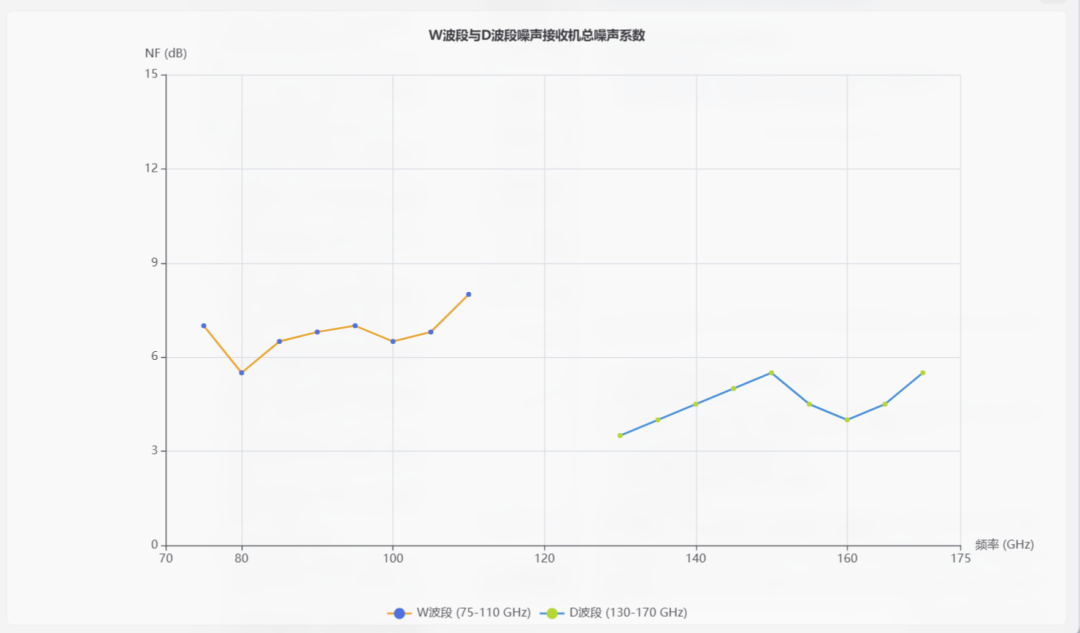

圖注：W波段和D波段噪聲接收機的總噪聲系數頻率響應。D波段接收機在整體性能上優于W波段，主要得益于混頻器和低噪聲放大器技術的進步。

七、對國內相關行業的技術啟示與發展建議

7.1 國內毫米波測量能力現狀

國內多家高校和研究院所（如東南大學、中科院微電子所等）已具備W波段甚至D波段的片上測量能力，部分企業在毫米波探針和探測臺方面也有一定的國產化進展。但與國際先進水平相比，在以下方面仍存在差距：

200 GHz以上頻段的探針和校準基板基本依賴進口

去嵌入方法在毫米波頻段的系統性研究相對不足

探針背面耦合等環境效應在國內測試實踐中往往被忽視

7.2 關鍵工程實踐建議

測試結構版圖設計：在設計毫米波硅器件的高頻測試結構時，必須預留充足的dummy結構（至少四種），并采用交錯排列、增大間距的方式減少探針環境耦合。這在版圖評審環節就應該明確要求。

校準方法選擇：對于60 GHz以上的毫米波測量，強烈建議采用LRM/LRRM校準方法而非傳統SOLT。對于計量級研究，多線LRL方法雖然耗時但不可替代。

接觸質量管控：建立系統化的探針接觸質量檢查流程——包括平面度校準、短路反射系數的寬帶頻率響應一致性檢查、接觸電阻的定期監測。

去嵌入驗證：養成驗證去嵌入結果的習慣——提取的本征參數（如gm、Ri等）應與頻率無關。如出現頻率依賴性，說明去嵌入模型不夠充分，需要增加dummy結構或改用分布參數模型。

7.3 技術投資與創業方向

毫米波/太赫茲探針國產化：目前全球市場主要被FormFactor（Cascade Microtech）等少數公司壟斷，國產替代空間巨大

AI輔助的自適應去嵌入算法：利用機器學習技術從大量測試數據中自動優化去嵌入模型參數，降低對經驗的依賴

片上自測試（BIST）技術：將測試結構的寄生效應巧妙利用為匹配網絡，直接測量簡單放大器而非裸晶體管，是突破亞毫米波測量瓶頸的創新思路

亞太赫茲頻段（300 GHz–1 THz）硅器件表征平臺建設：隨著6G通信推進，這一頻段的精確表征需求將爆發式增長

總結性結論

毫米波頻段硅基器件的片上測量校準與去嵌入，遠不是簡單的"先校準再減寄生"的操作流程。它是一套涉及電磁理論、微納制造、精密儀器和工程經驗深度耦合的系統工程。

本文所闡述的技術體系揭示了幾個值得關注的事實：第一，先進硅工藝相比III-V族工藝在去嵌入方面面臨量級上更大的挑戰，這主要源于硅襯底的低電阻率和BEOL的高度復雜性。第二，當測量頻率突破100 GHz后，傳統集總參數去嵌入模型逐步失效，分布參數方法成為剛需。第三，探針與片上環境的耦合效應是毫米波測量中諧振偽影的重要成因，但這個問題在工程實踐中經常被忽視。第四，隨著頻率向亞毫米波和太赫茲方向推進，測試焊盤尺寸與納米器件之間的巨大尺寸失配將成為根本性瓶頸，可能需要從BIST等全新測量理念層面尋找突破口。

對于國內從事毫米波芯片設計和表征的團隊而言，深入理解這些校準與去嵌入技術的物理本質和工程細節，避免在高頻段"黑盒式"地使用測量設備和軟件，是確保器件模型準確、電路設計成功的基本功。測量精度的每一個dB，都可能直接轉化為系統性能的優劣。在這個領域，沒有捷徑可走，只有扎實的工程實踐和持續的技術積累。
