3.5.1npn和pnp晶體管

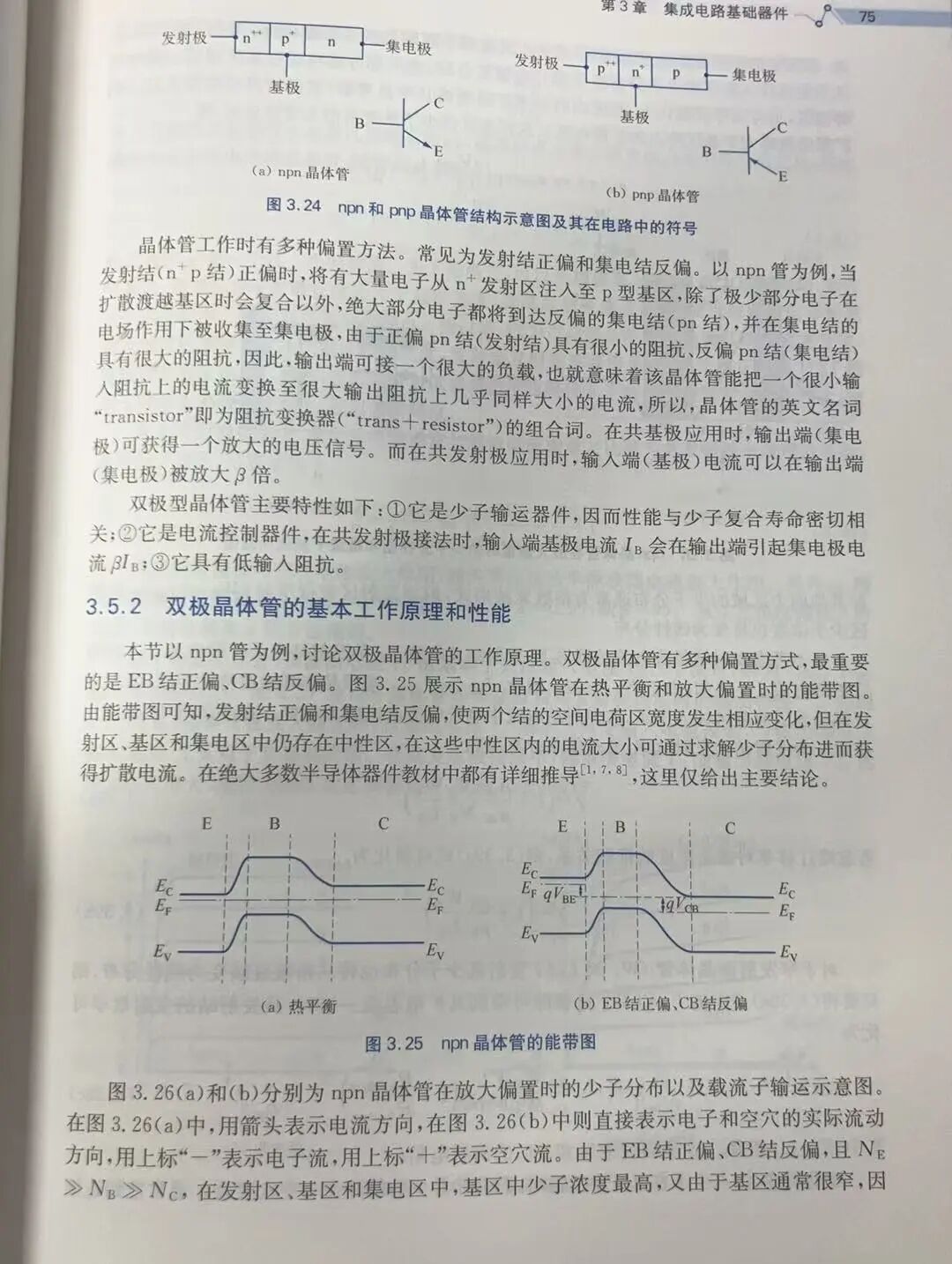

單個pn結只具有單向?qū)щ娀蛘?、檢波作用,兩個密切有機結合的pn結,則可形成具有放大作用的npn或pnp晶體管。圖3.24為npn和pnp晶體管結構示意圖及其在電路中的符號。每種晶體管都有3個不同摻雜濃度和類型的半導體區域，分別稱為發射區、基區和集電區。由發射區-基區構成的pn結稱為發射結(EB結),由集電區-基區構成的pn結稱為集電結(CB結)。發射區、基區和集電區對應的3個極分別被稱為發射極、基極、集電極。從結構上看,晶體管似乎就是兩個背靠背的pn結。但晶體管與簡單的兩個背靠背pn結不同,位于中間的基區寬度較窄,遠小于基區少子擴散長度。同時，晶體管3個區的摻雜濃度通常按發射區、基區、集電區依次有多個數量級降低。晶體管在電路中應用時,可將發射極、基極、集電極中的一端作為公共端,其余兩端中一端作為輸入、另一端作為輸出。通常以基極或發射極作為公共端，對應的接法可分別稱為共基極或共發射極。

晶體管工作時有多種偏置方法。常見為發射結正偏和集電結反偏。以npn管為例,當發射結(nP結)正偏時，將有大量電子從n發射區注人至p型基區,除了極少部分電子在擴散渡越基區時會復合以外,絕大部分電子都將到達反偏的集電結(pn結),并在集電結的電場作用下被收集至集電極,由于正偏pn結(發射結)具有很小的阻抗、反偏po結(集電結)具有很大的阻抗,因此,輸出端可接一個很大的負載,也就意味著該晶體管能把一個很小輸人阻抗上的電流變換至很大輸出阻抗上幾乎同樣大小的電流,所以，晶體管的英文名詞"transistor"即為阻抗變換器("trans十resistor")的組合詞。在共基極應用時,輸出端(集電極)可獲得一個放大的電壓信號。而在共發射極應用時,輸人端(基極)電流可以在輸出端(集電極)被放大B倍。

雙極型晶體管主要特性如下:1它是少子輸運器件，因而性能與少子復合壽命密切相關;2它是電流控制器件，在共發射極接法時,輸人端基極電流IB會在輸出端引起集電極電IB:3它具有低輸人阻抗。

3.5.2 雙極晶體管的基本工作原理和性能

本節以npn管為例,討論雙極晶體管的工作原理。雙極晶體管有多種偏置方式,最重要的是EB結正偏、CB結反偏。圖3.25展示npn晶體管在熱平衡和放大偏置時的能帶圖。由能帶圖可知,發射結正偏和集電結反偏,使兩個結的空間電荷區寬度發生相應變化,但在發射區、基區和集電區中仍存在中性區,在這些中性區內的電流大小可通過求解少子分布進而獲得擴散電流。在絕大多數半導體器件教材中都有詳細推導[.7.8,這里僅給出主要結論。

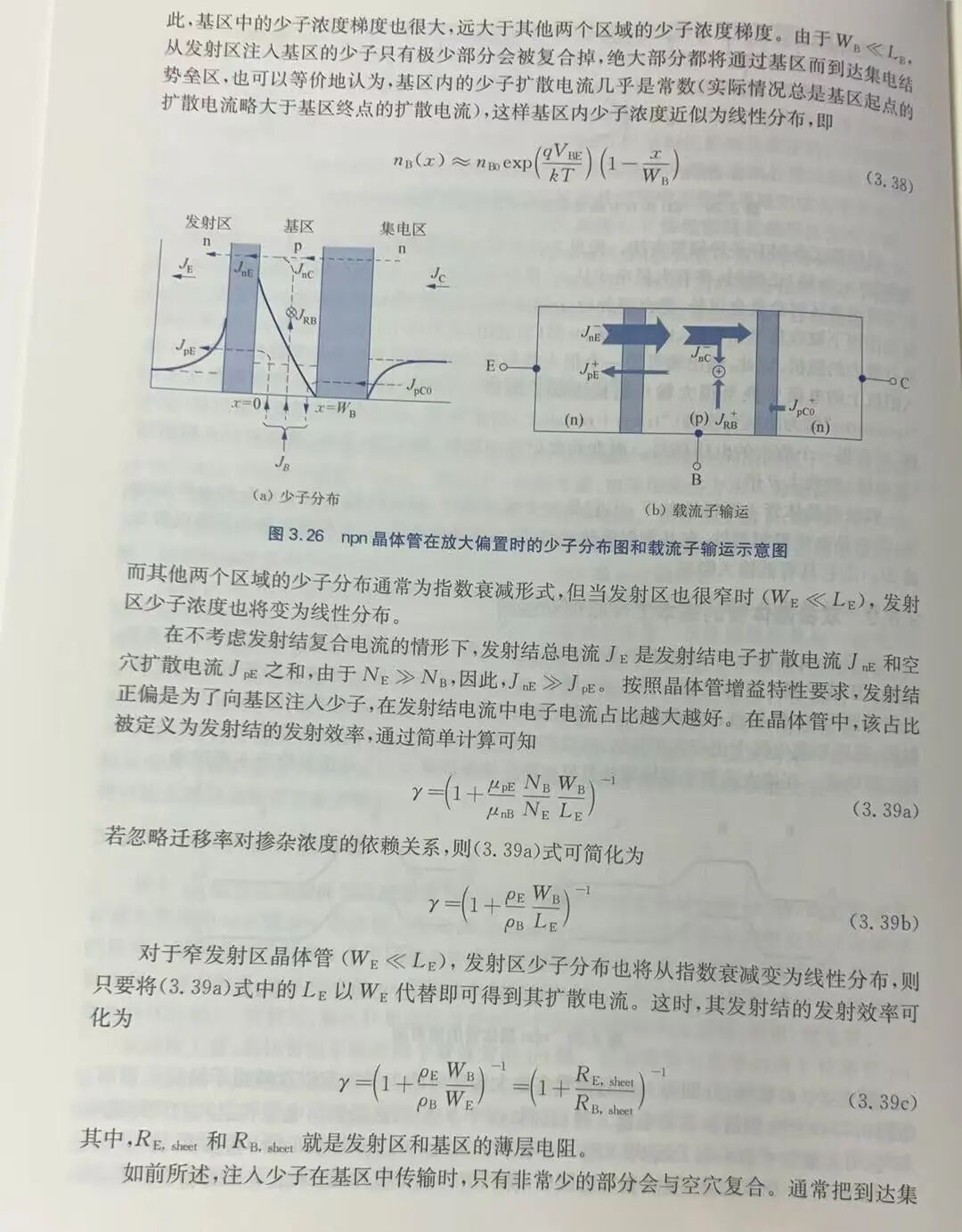

圖3.26(a)和分別為npn晶體管在放大偏置時的少子分布以及載流子輸運示意圖。在圖3.26(a)中，用箭頭表示電流方向,在圖3.26(b)中則直接表示電子和空穴的實際流動方向,用上標"一"表示電子流，用上標"十"表示空穴流。由于EB結正偏、CB結反偏,且Ne>>NB>>Ne，在發射區、基區和集電區中，基區中少子濃度最高,又由于基區通常很窄，因此，基區中的少子濃度梯度也很大,遠大于其他兩個區域的少子濃度梯度。由于W。<

而其他兩個區域的少子分布通常為指數衰減形式，但當發射區也很窄時(WE<

在不考慮發射結復合電流的情形下,發射結總電流Je是發射結電子擴散電流J和空穴擴散電流J之和,由于Ne>>NB,因此，J>>JE。按照晶體管增益特性要求,發射結正偏是為了向基區注人少子，在發射結電流中電子電流占比越大越好。在晶體管中，該占比被定義為發射結的發射效率,通過簡單計算可知

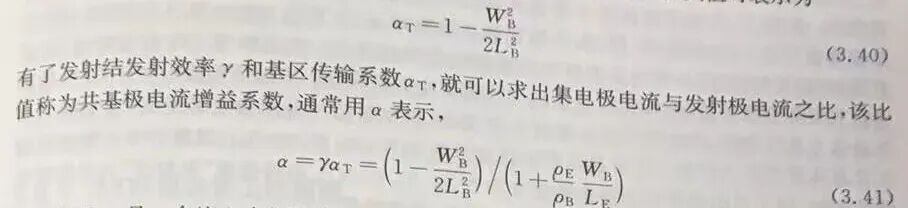

如前所述，注人少子在基區中傳輸時，只有非常少的部分會與空穴復合。通常把到達集電結的電子電流與進人基區的電子電流之比定義為基區傳輸系數a7，其值可表示為

共發射極接法可獲得電流放大作用,而共基極接法不能獲得電流放大作用。另外,a的微小提高可顯著提高,如a=0.98,則=49,而a=0.99,則=99。從工藝角度提高的方法,與前述提高a的方法相同。

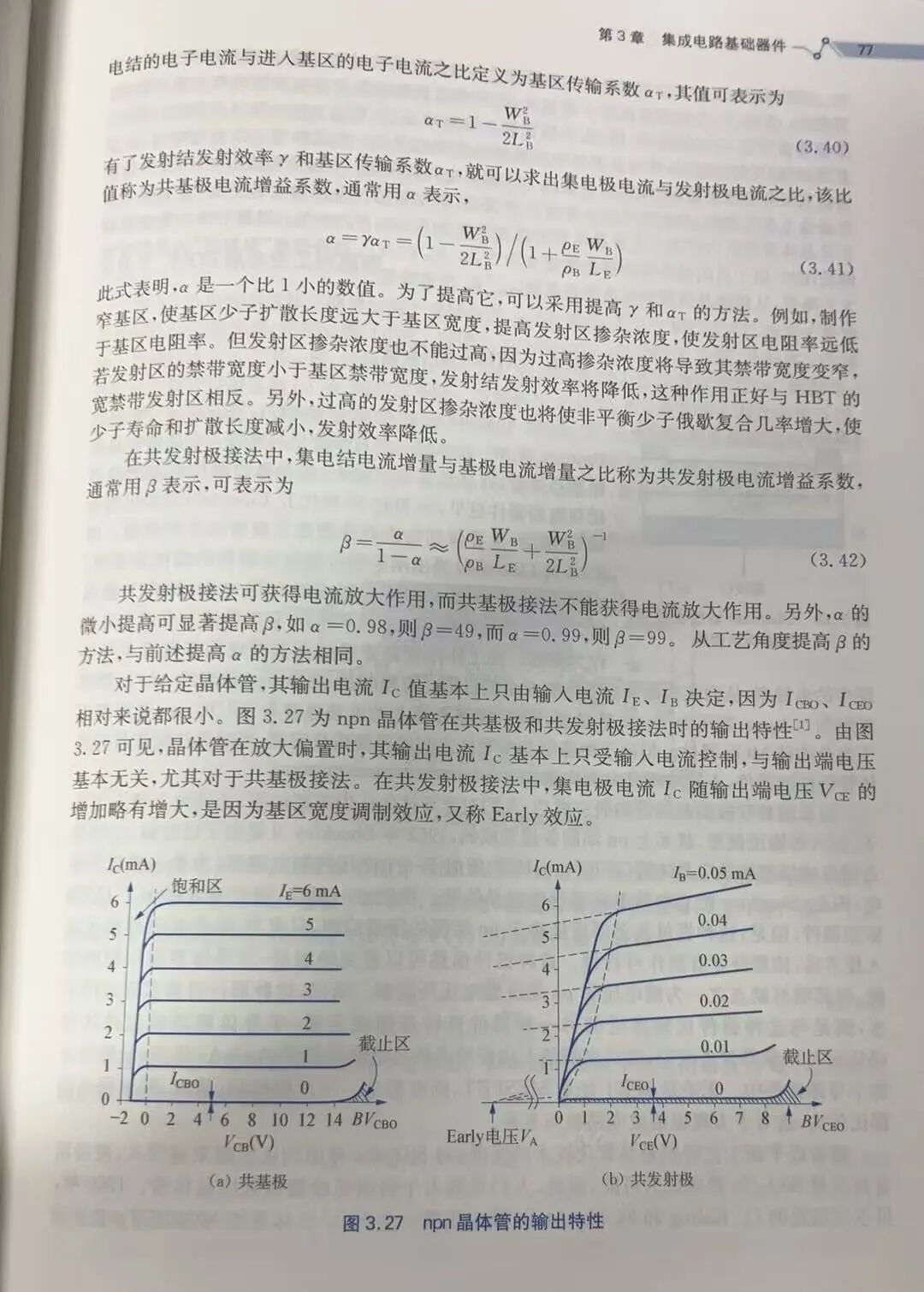

對于給定晶體管,其輸出電流I值基本上只由輸入電流IE、IB決定,因?yàn)镮co、IcEo相對來說都很小。圖3.27為npn晶體管在共基極和共發射極接法時的輸出特性[。由圖3.27可見,晶體管在放大偏置時，其輸出電流I。基本上只受輸人電流控制，與輸出端電壓基本無關,尤其對于共基極接法。在共發射極接法中，集電極電流Ic隨輸出端電壓V的增加略有增大,是因?yàn)榛鶇^(qū)寬度調制效應，又稱Early效應。

應當指出，上述雙極型晶體管工作原理及其性能參數的討論，僅針對理想模型和理想偏置條件。實際上，當偏置電流過小或過大，還需考慮發射結的復合電流影響和大注人效應，這些都會導致a、3的降低,即:在小偏置和大偏置時,a、可隨工作電流(Ic)變化。其次，上述討論只討論了晶體管的直流效應或低頻運用時的特性。當晶體管工作在高頻時，由于電容效應和載流子渡越時間,a、會隨工作頻率增大而降低。當晶體管被用作開關時，晶體管還會工作在飽和、截止等狀態。還有一種情況,即發射結反偏而集電結正偏,這實際上是正常晶體管的反向使用。正常晶體管的摻雜濃度為Ne>>NB>>Nc，當發射極和集電極顛倒使用時,這個反向晶體管的摻雜濃度變?yōu)镹<
