Titan-RA8P1板載32MB的HyperRAM用于擴展內存空間。

https://club.rt-thread.org/ask/article/d1cedfd3e9ece158.html

上面的帖子中介紹如何在e2sutido中結合RT-Thread的代碼倉庫(使用的是最新的RT-Thread版本)，在e2stduio中調試和下載RT-Thread工程。配置的過程繁瑣，如何進行工程復用？可以利用e2studio的工程導出功能導出e2studio工程。再利用e2studio中的”重命名并導入工程”的功能實現工程的復用。

如果需要切換FSP版本或者RT-Thread版本，則需要重新制作一個e2studio工程模板。本文介紹使用RT-Thread V5.1版本的代碼和FSP6.2.0創建e2studio工程模板，并使用e2studio的重命名導入功能，實現工程復用。

目錄

RT-Thread代碼添加

創建e2studio工程

添加HyperRAM

好物直達

1 RT-Thread代碼添加

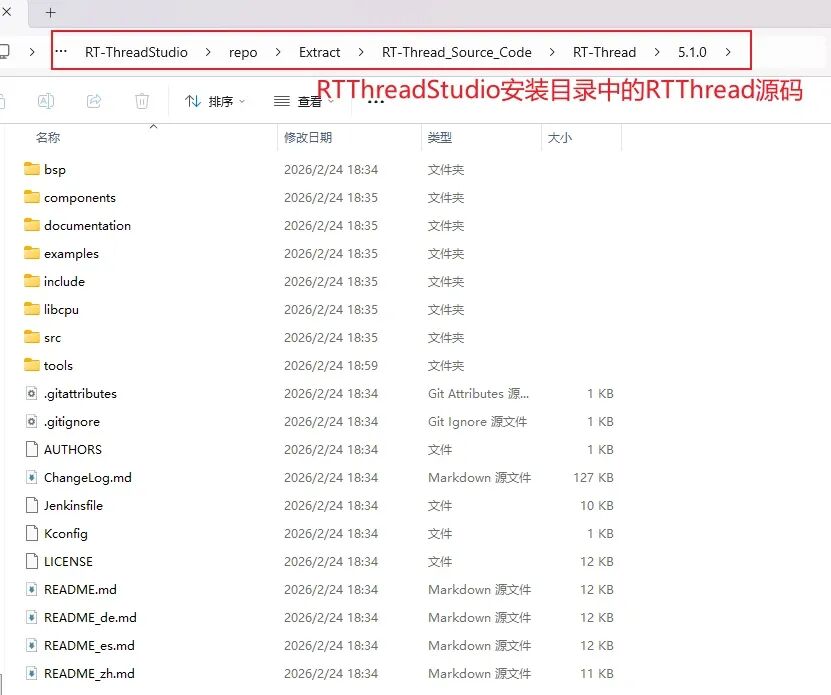

在RT-Thread Studio安裝RT-Thread v5.1，并從安裝路徑中使用RT-Thread代碼；

或者RT-Thread Github獲取v5.1的代碼。

https://github.com/RT-Thread/rt-thread/releases/tag/v5.1.0

這里將RT-Thread v5.1的源碼復制到rt-thread_5_1文件夾中，并和e2studio工程保持簡單的相對路徑。

2 創建e2studio工程

實現串口控制臺和GPIO功能，實現RT-Thread功能中最小的部分作為工程模板。

2.1 FSP工程建設

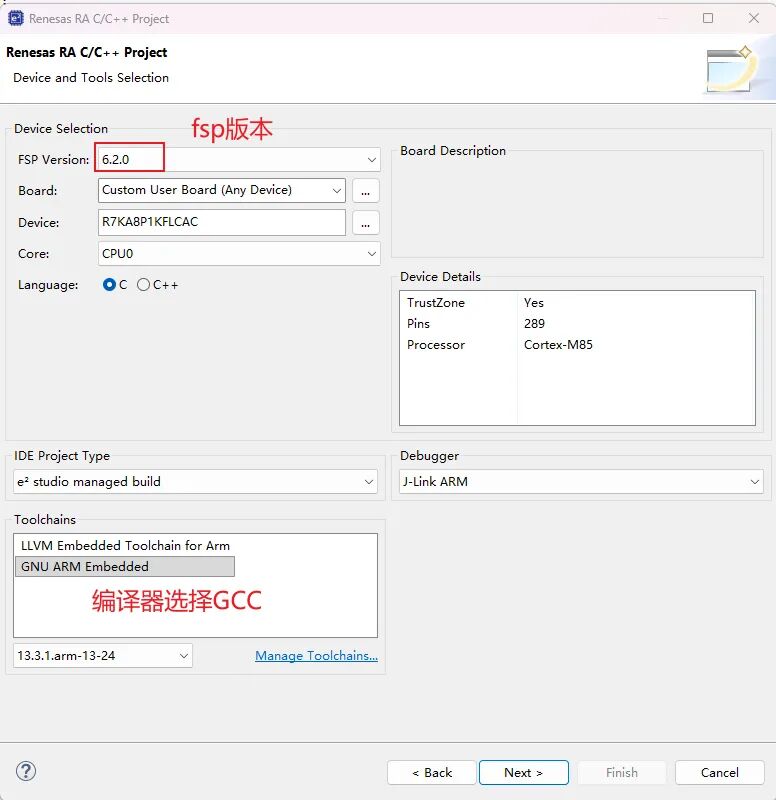

在工程界面選擇FSP6.2.0和Titan-Board對應的MCU芯片型號，工程的編譯器選擇GCC。

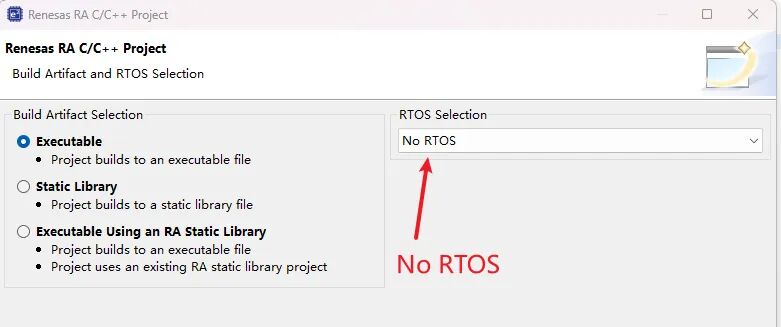

在RTOS界面選擇”NO RTOS”，其余選項選擇默認即可。

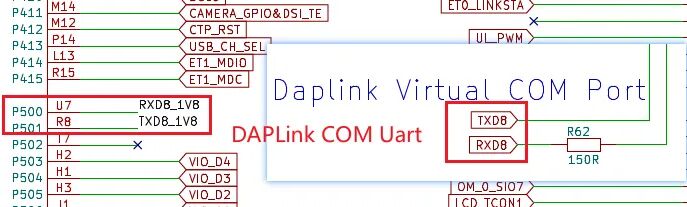

根據原理圖，串口的引腳如下：

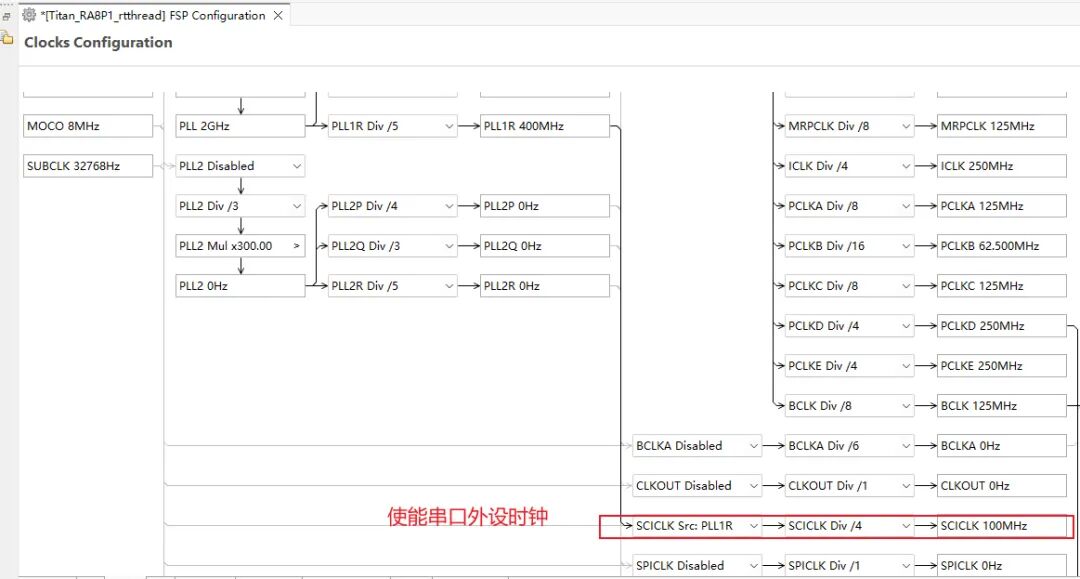

在clock界面中使能SCI 外設的時鐘。

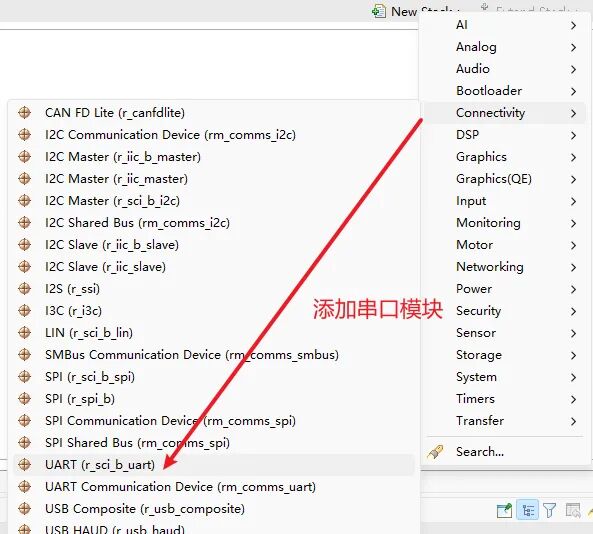

在FSP Configurator中的Stacks界面中添加串口模塊。

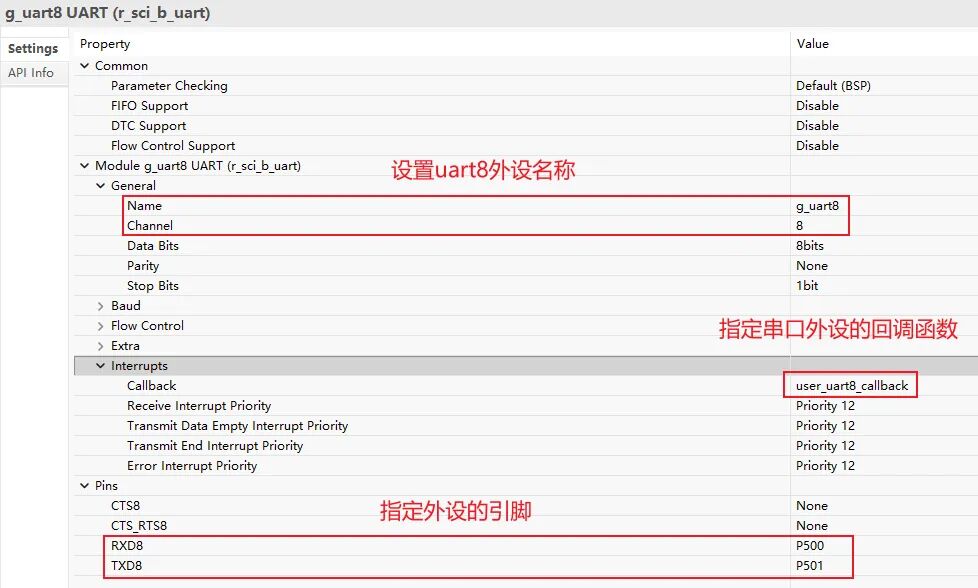

同時設置串口模塊的參數如下：

保存并生成代碼。

2.2 添加RT-Thread BSP工程中的文件

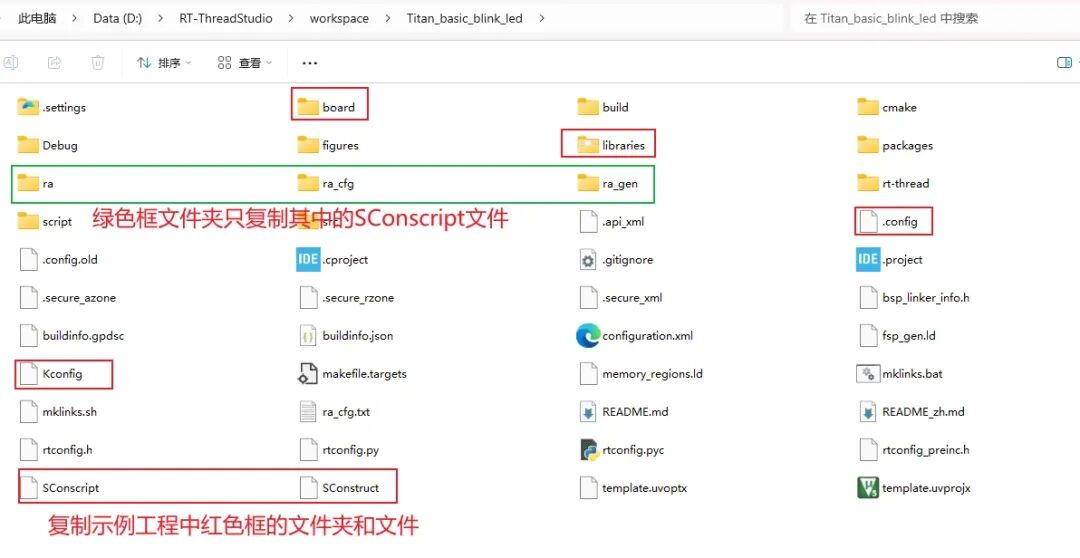

官方代碼倉庫中對Titan RA8P1開發板進行適配，復制其中的部分文件到工程文件夾，用于RT-Thread代碼的配置、Scons輸出CMake信息、開發板外設和軟件組件適配等；

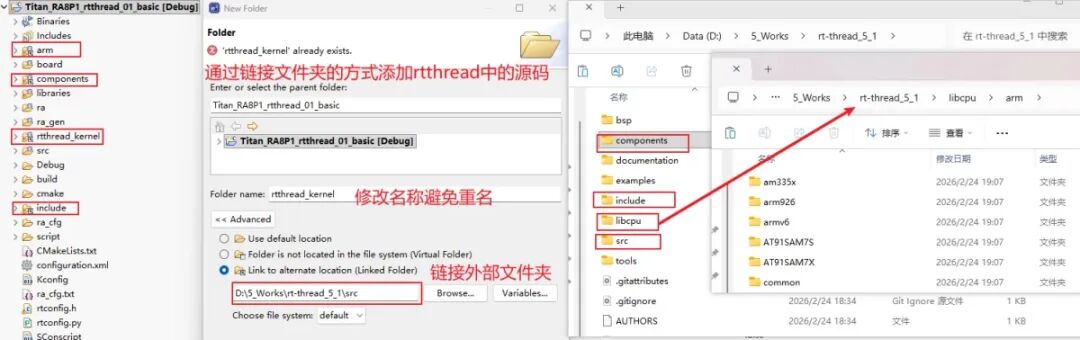

通過鏈接文件夾的方式添加RT-Thread源碼到工程中

由于工程和RT-Thread的相對路徑發生變更，需要修改頂層KConfig文件中變量。

mainmenu"RT-Thread Configuration"config BSP_DIR string option env="BSP_ROOT" default"."config RTT_DIR string option env="RTT_ROOT" default"../../rt-thread_5_1"# you can change the RTT_ROOT default"../.."to your rtthread_root,# example : default"F:/git_repositories/rt-thread"config PKGS_DIR string option env="PKGS_ROOT" default"packages"config ENV_DIR string option env="ENV_ROOT" default"/"source"$RTT_DIR/Kconfig"source"$PKGS_DIR/Kconfig"source"libraries/Kconfig"source"$BSP_DIR/board/Kconfig"

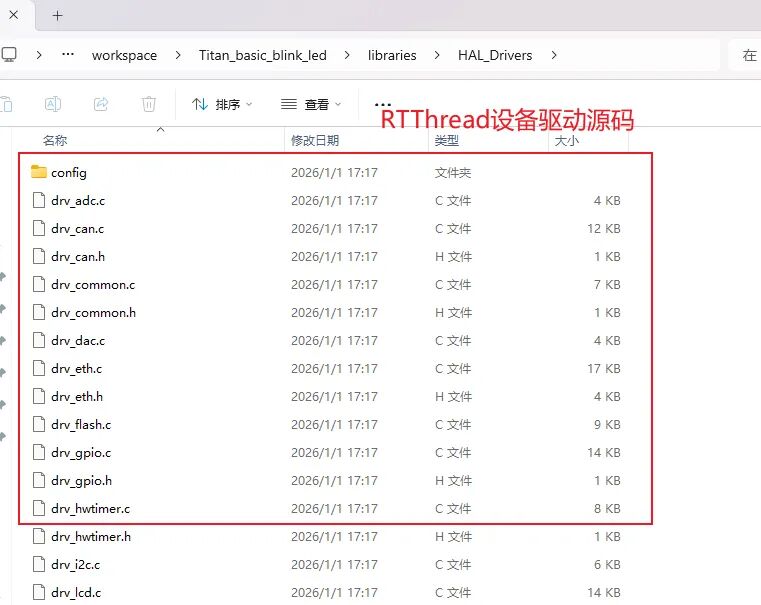

復制librarys/HAL_Drivers中的部分文件到工程目錄中并保持目錄結構，用于支持開發板的外設。

工程為保持精簡，board文件夾中的內容刪除多余的文件，保留圖中的文件。刪除的文件可以后續根據功能添加。

其中的KConfig文件修改為以下內容

mainmenu"RT-Thread Configuration"config BSP_DIR string option env="BSP_ROOT" default"."config RTT_DIR string option env="RTT_ROOT" default"../../rt-thread_5_1"# you can change the RTT_ROOT default"../.."to your rtthread_root,# example : default"F:/git_repositories/rt-thread"config PKGS_DIR string option env="PKGS_ROOT" default"packages"config ENV_DIR string option env="ENV_ROOT" default"/"source"$RTT_DIR/Kconfig"source"$PKGS_DIR/Kconfig"source"libraries/Kconfig"source"$BSP_DIR/board/Kconfig"

RT-Tread Studio工程中的SConstruct腳本中的RT-Thread源碼路徑需要根據文件路徑修改，用于后續使用scons --target=cmake指令獲取編譯的頭文件包含路徑和源文件索引信息。

ifos.path.exists('rt-thread'): RTT_ROOT = os.path.normpath(os.getcwd() +'/rt-thread')else: RTT_ROOT = os.path.normpath(os.getcwd() +'../../../rt-thread_5_1')

在工程文件夾中打開RT-Thread提供的env控制臺，輸入menuconfig指令進入代碼配置界面，確認KConfig文件可以正確解析。

官方示例程序提供串口和GPIO控制，無需修改，直接使用即可。如果使用官方的BSP模板進行適配，可以參考之前的帖子進行移植。

https://club.rt-thread.org/ask/article/d1cedfd3e9ece158.html

2.3 e2studio工程調整

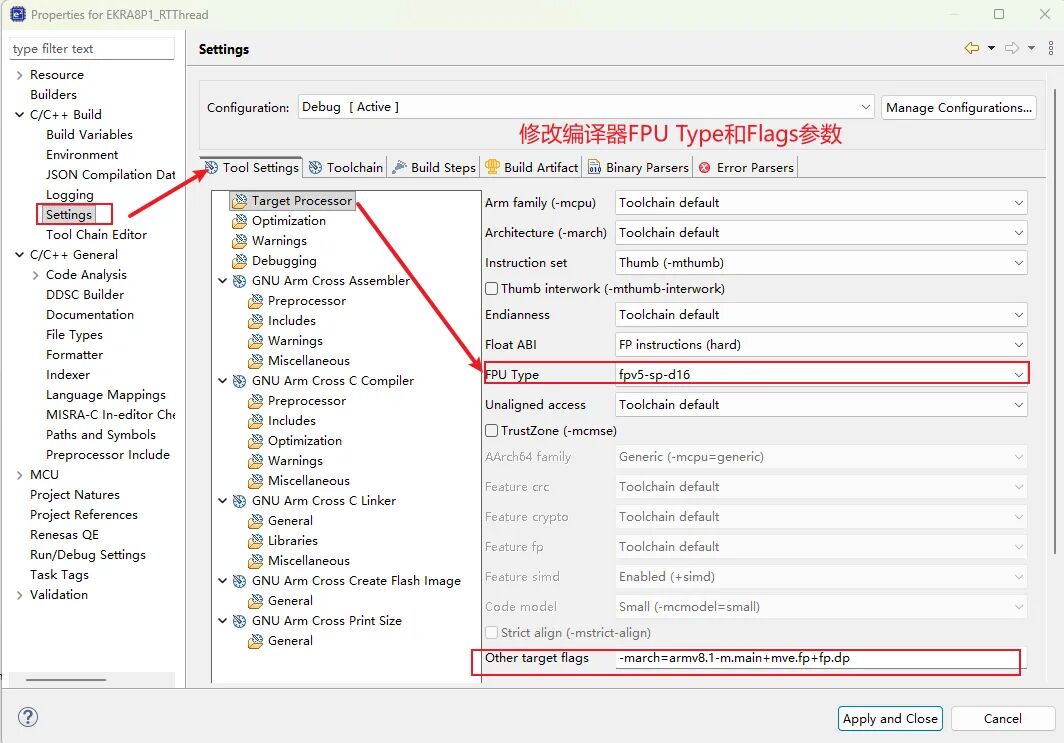

首先需要修改工程編譯器的參數，修改FPU Type為fpv5-sp-d16,Other target flags的參數設置為-march=armv8.1 -m.main+mve.fp+fp.dp

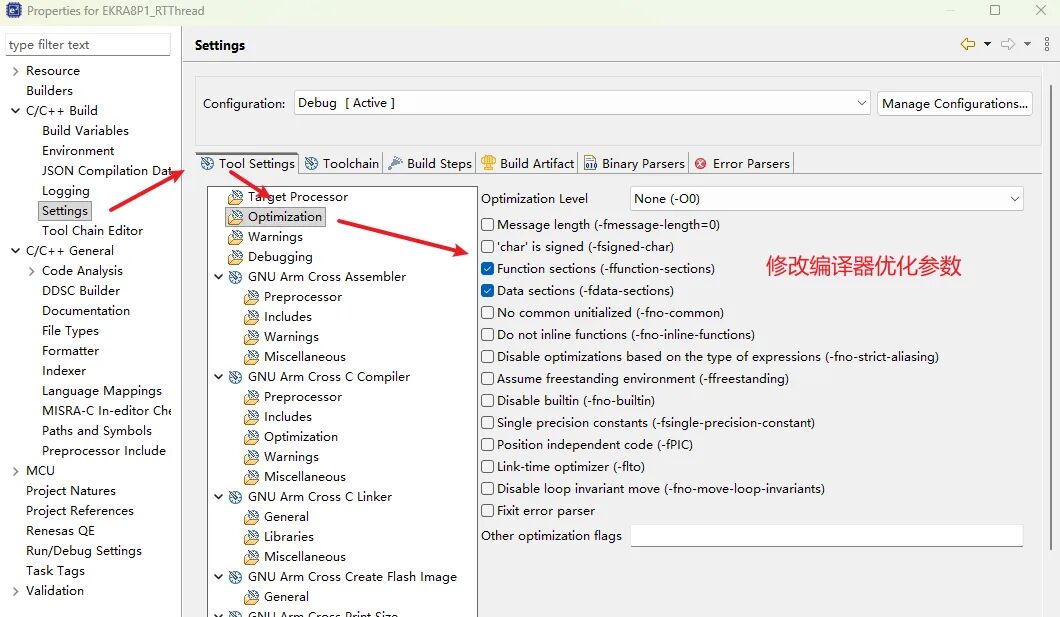

同時修改編譯器的優化參數如下。

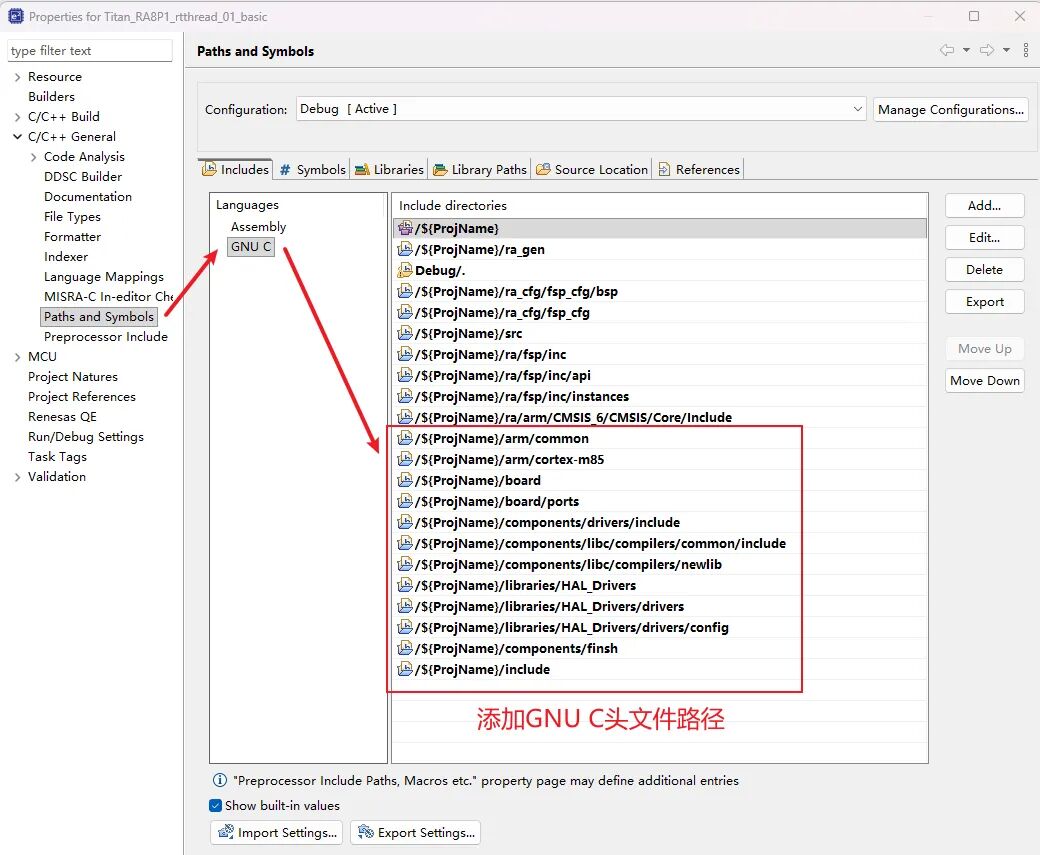

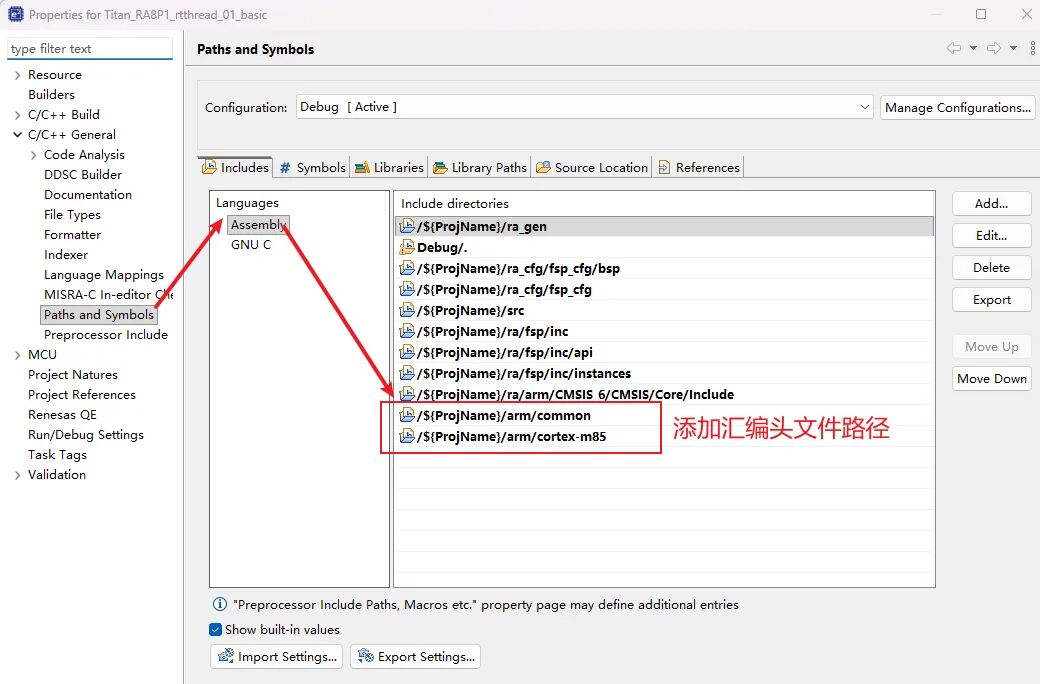

在工程屬性的Path and Symbols中，設置工程的包含路徑和源代碼管理。首先在env控制臺中運行scons --target=cmake獲取CMakeList.txt文件，獲取RT-Thread工程的編譯信息，據此添加路徑到Path and Symbols中。在Includes添加頭文件路徑，包括Assembly和GNU C兩部分如下。

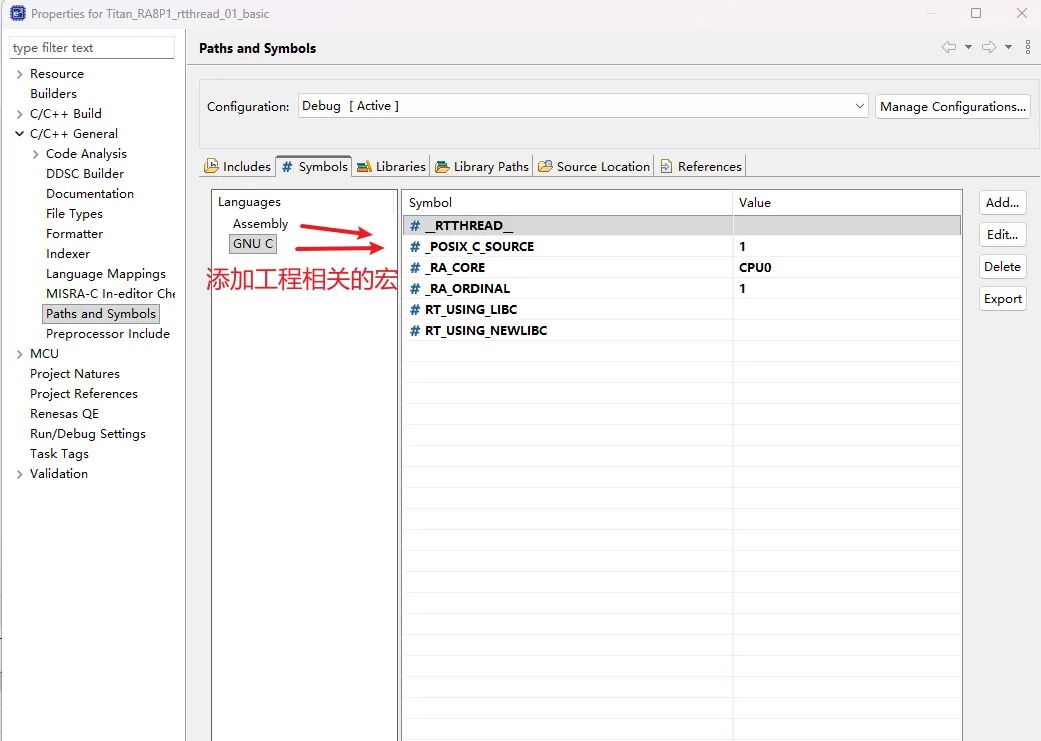

在Symbols選項卡中添加以下宏定義

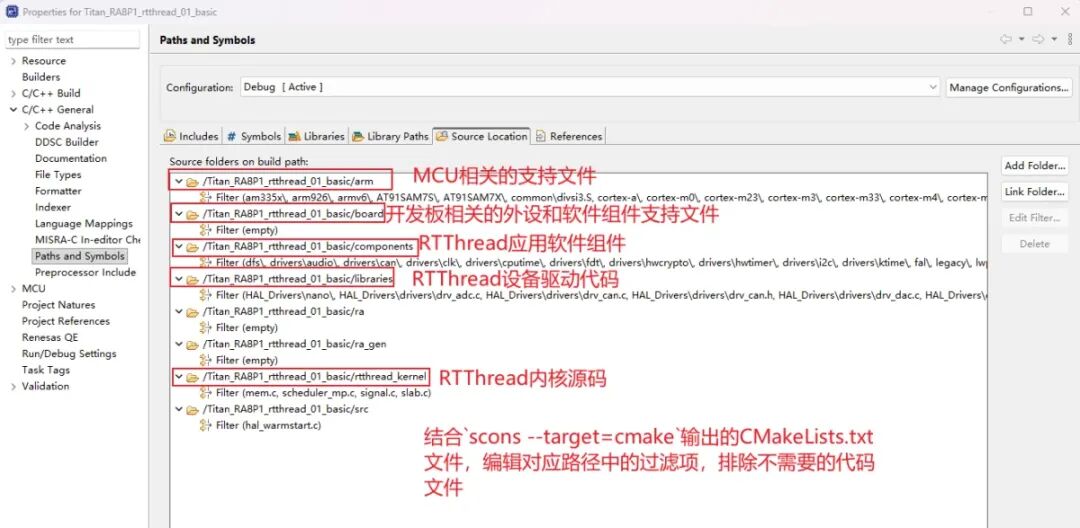

在Source Location中添加.c源代碼路徑。結合CMakeList.txt文件中的Source文件管理，設置不同路徑的Filter選項，將不需要的文件排除到工程的構建外。

e2studio工程的src文件夾中的hal_warmstart.c中的代碼和RT-Thread提供的適配代碼沖突，在源碼控制中將其排除出構建即可。

修改ra\fsp\src\bsp\cmsis\Device\RENESAS\Source\startup.c中的Reset_Handler函數如下

voidReset_Handler(void){ /* Initialize system using BSP. */ SystemInit(); /* Call user application. */#ifdefined(__GNUC__) externintentry(void); entry();#elifdefined(__ICCARM__) externvoid__low_level_init(void); __low_level_init();#else /* Jump to main. */ main();#endif while(1) { /* Infinite Loop. */ }}

在hal_entry.c添加以下代碼用于驗證RT-Thread成功運行。

#include#include"hal_data.h"voidhal_entry(void){ rt_kprintf("\nHello RT-Thread!\n"); rt_kprintf("==================================================\n"); rt_kprintf("This example project is RTThread Template Test!\n"); rt_kprintf("==================================================\n"); while(1) { rt_thread_mdelay(500); }}

e2studio工程生成srcipt文件夾中的fsp.ld鏈接文件通過引用文件的形式鏈接Debug文件夾中的fsp_gen.ld和memory_regions.ld。復制兩個文件中的內容到fsp.ld中。

文件中定位到MCU Vector Table位置，添加以下內容

/* MCU vector table */ __flash_vectors Base = .; _VECTORS = .; KEEP(*(.fixed_vectors)) KEEP(*(.application_vectors)) __flash_vectors$$Limit = .; /* section information for finsh shell */ . = ALIGN(4); __fsymtab_start = .; KEEP(*(FSymTab)) __fsymtab_end = .; . = ALIGN(4); __vsymtab_start = .; KEEP(*(VSymTab)) __vsymtab_end = .; /* section information for initial. */ . = ALIGN(4); __rt_init_start = .; KEEP(*(SORT(.rti_fn*))) __rt_init_end = .; . = ALIGN(4); KEEP(*(FalPartTable)) }> FLASH

另外定位到SDRAM區域具體可以參考工程中代碼查看，添加以下內容

.ram.flat_nsc : { __sau_ddsc_RAM_NSC = .; }> RAM /* This symbol represents the end of user allocated RAM. The RAM after this symbol can be used at run time for things such as ThreadX memory pool allocations. */ __RAM_segment_used_end__ = ALIGN(__sau_ddsc_RAM_NSC ,4);

由于Titan-RA8P1使用的調試器是DAP固件，可以參考以下帖子在e2studio中使用PyOCD下載和調試程序。

https://club.rt-thread.org/ask/article/ee532d8d659ae45b.html

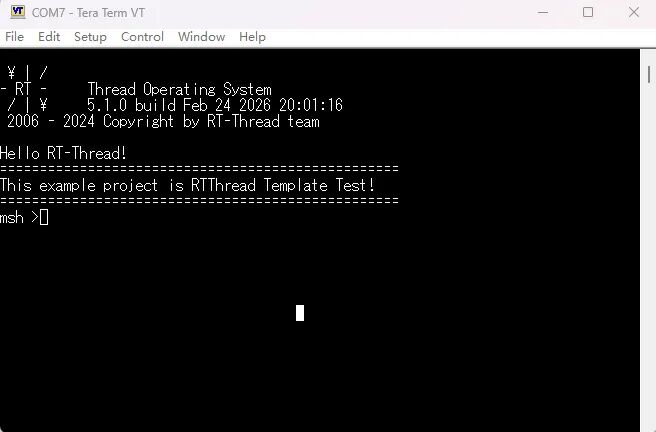

編譯并下載后，通過串口獲得如下輸出，驗證移植成功。

2.4 工程導出以及重命名導入

利用e2studio的工程導出功能將移植成功的RT-Thread工程導出作為模板工程，進行復用。

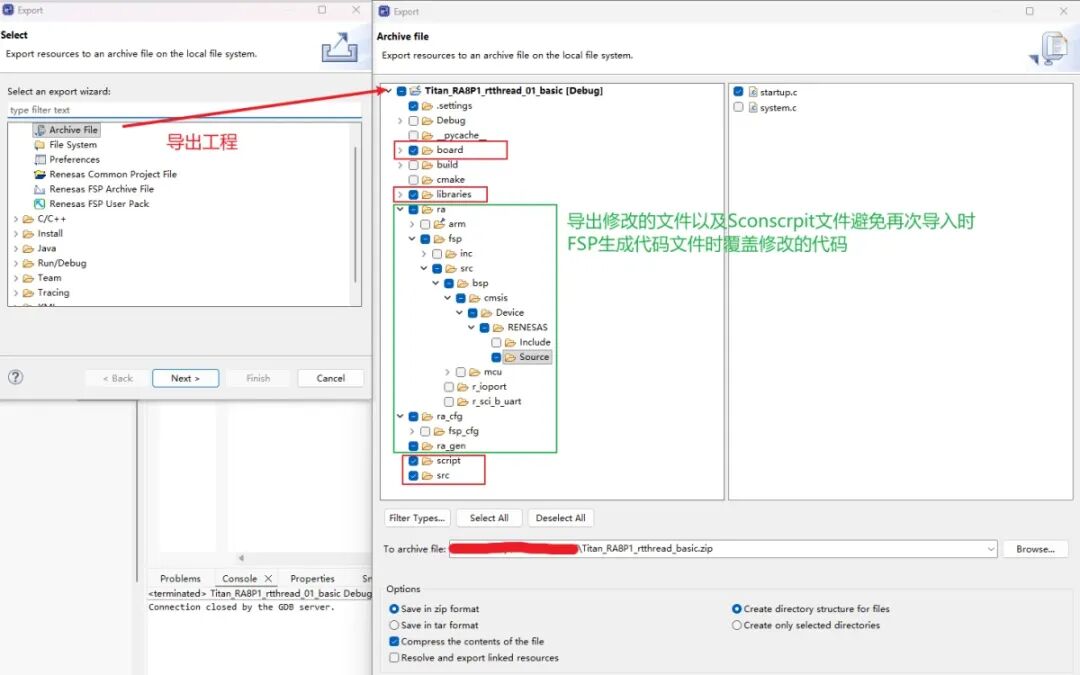

導出工程時，勾選ra、ra_gen、ra_cfg中的SConscript文件的作用是在導出的工程中保留這些文件夾，避免FSP代碼生成工具生成代碼時覆蓋掉startup.c、fsp.ld等文件的改動。

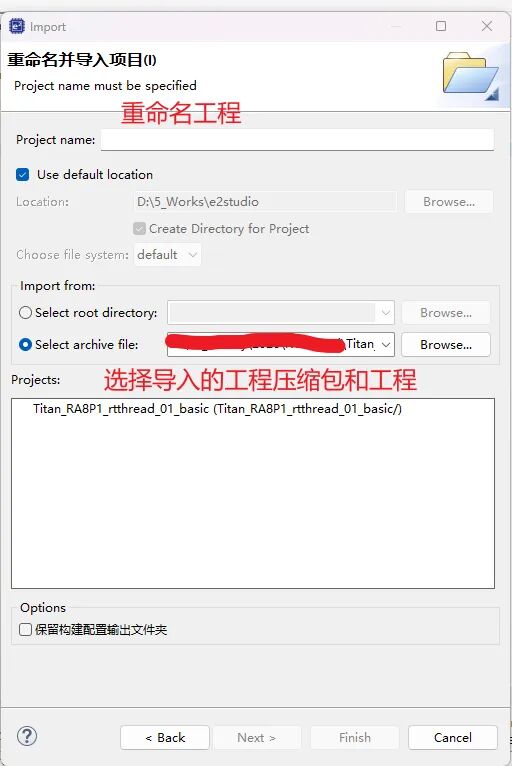

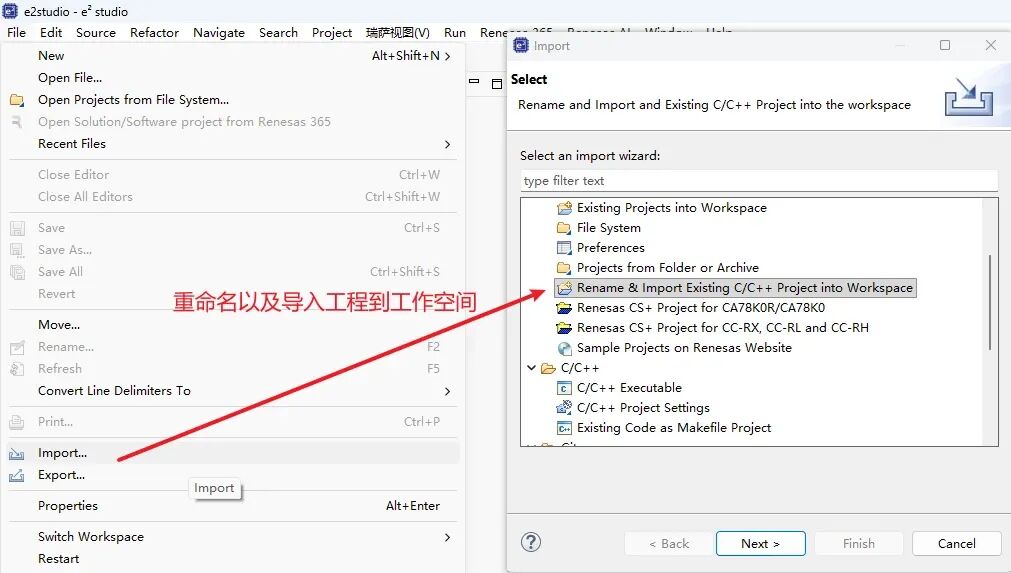

導入工程時，選擇重命名并導入工程的選項。

選擇之前導出的工程壓縮文件、重命名并導入即可利用模板工程進行開發。

3 添加HyperRAM

板載32MB的HyperRAM，MCU通過OSPI與其通訊。導入之前的模板工程。

3.1 FSP添加配置

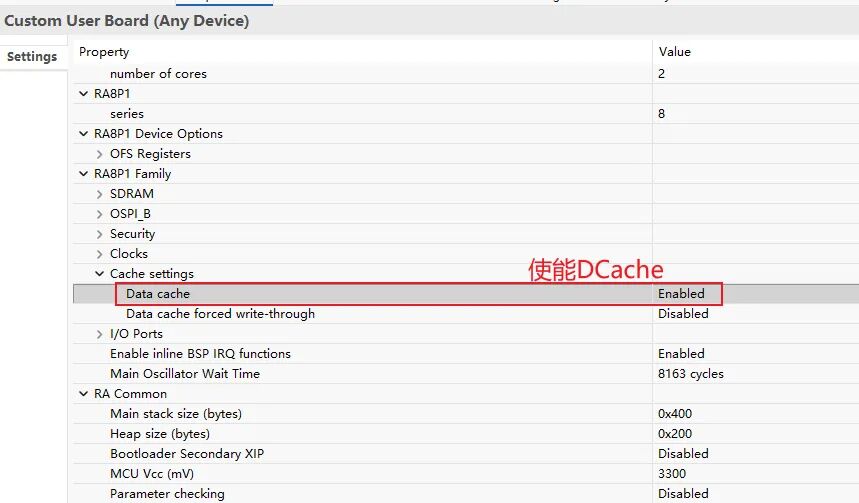

在FSP Configurator中修改設置，BSP選項卡中使能D-Cache，提高內存數據傳輸速率。

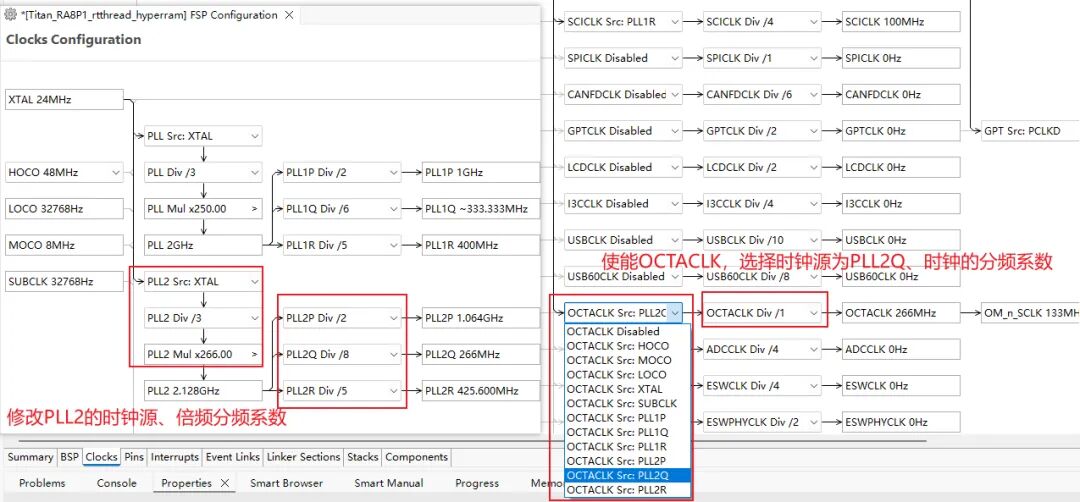

clocks界面中使能OCTACLK時鐘。

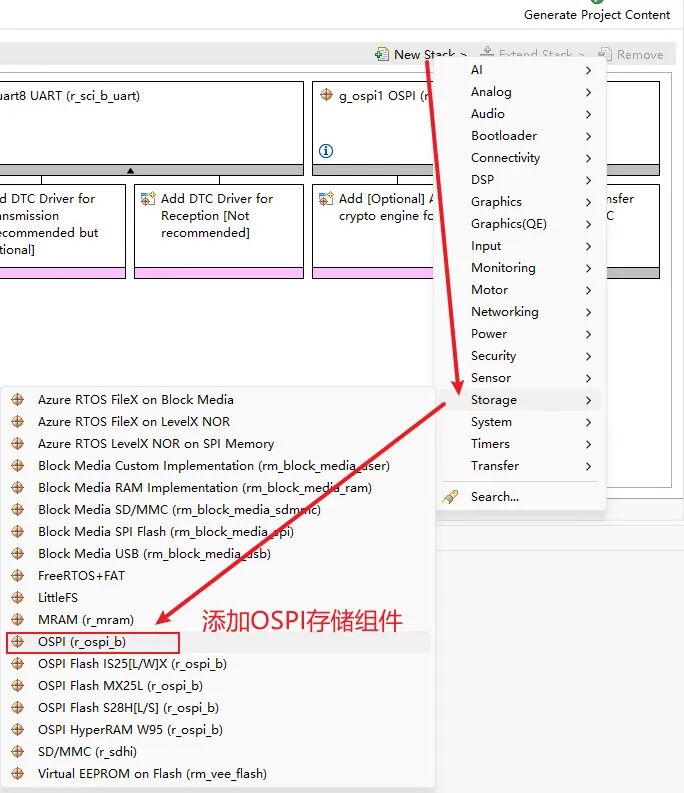

在Stacks選項卡中添加OSPI模塊。

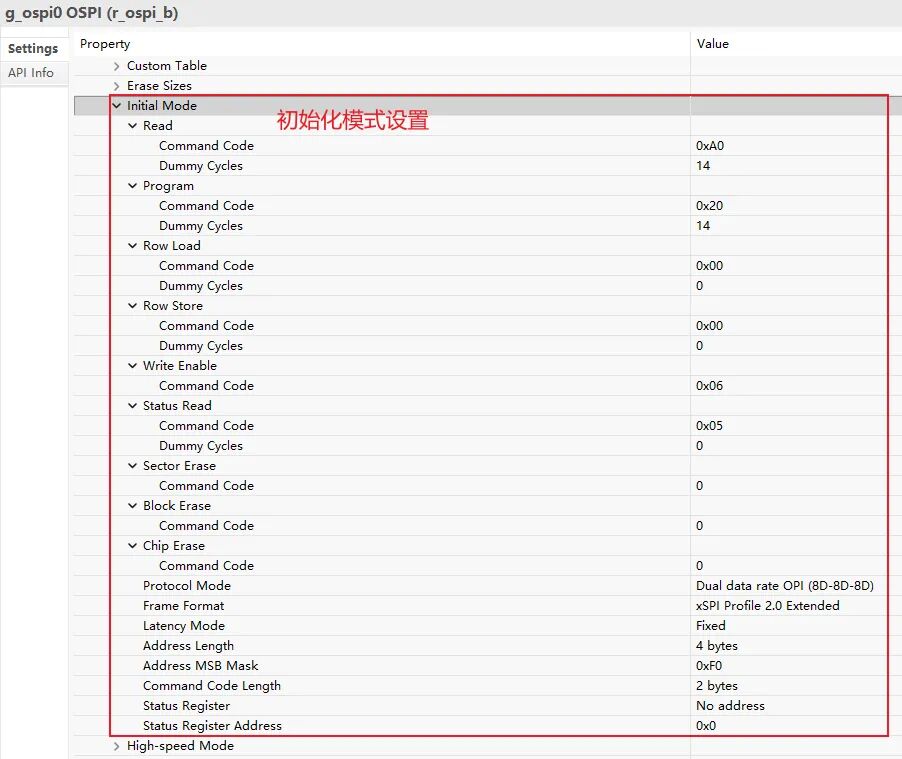

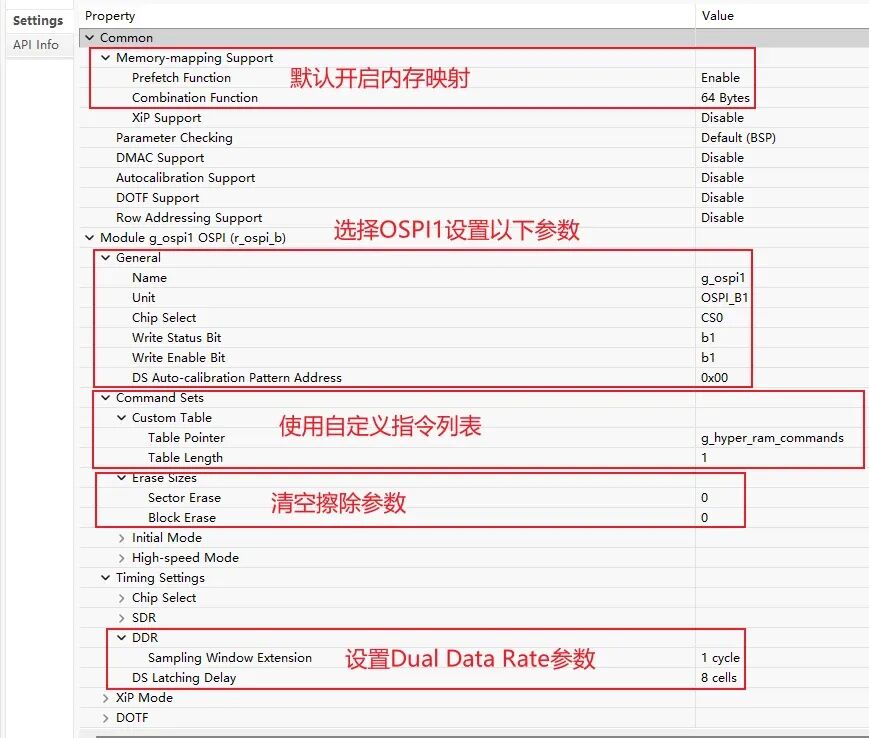

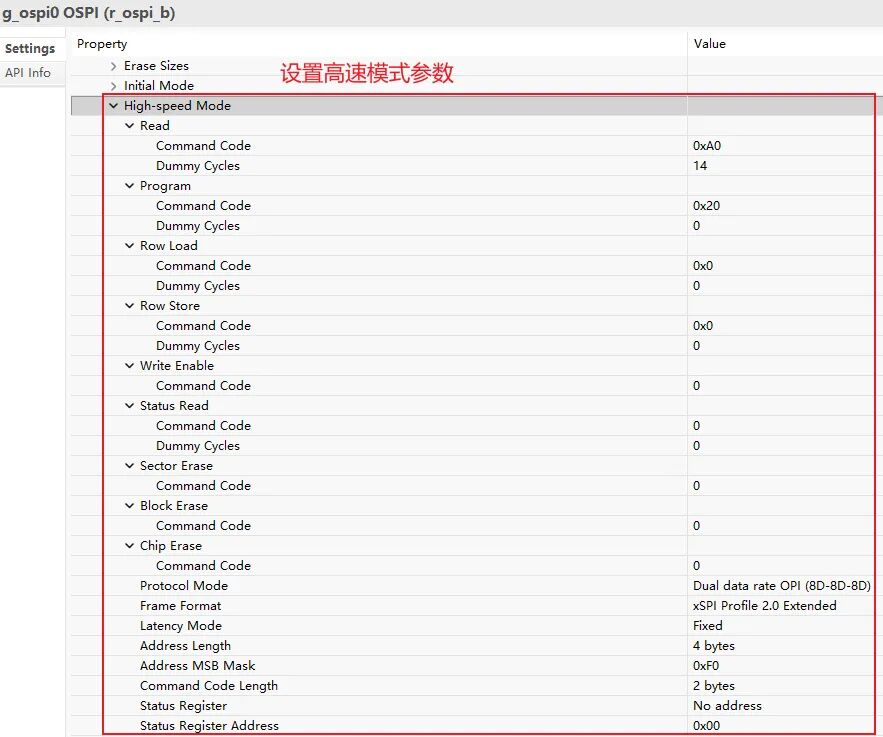

修改OSPI模塊的參數如下。

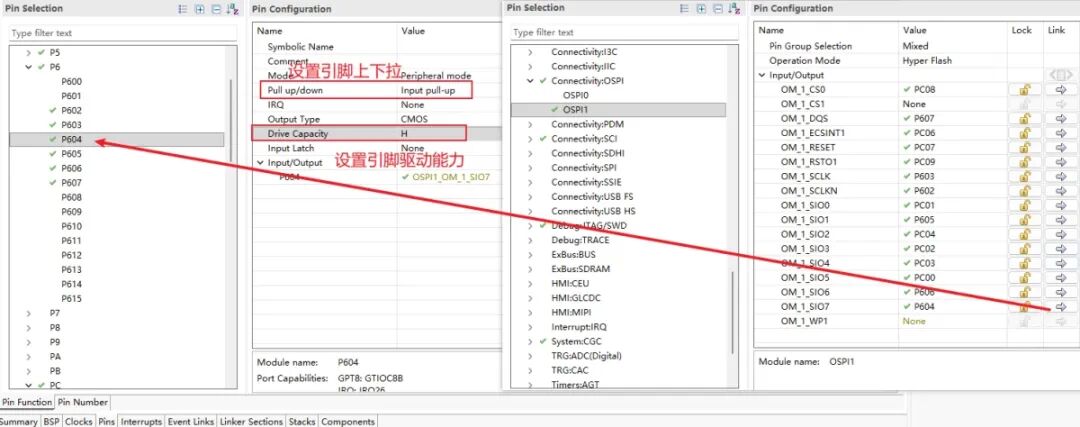

在Pins選項卡中設置OSPI外設的引腳，并修改其中數據引腳的驅動能力和上下拉設置。

保存并生成代碼

3.2 添加HyperRAM驅動代碼

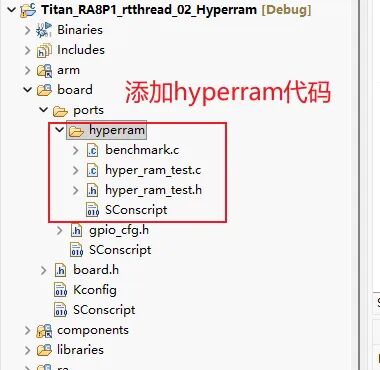

復制官方適配的HyperRAM驅動代碼到board\ports目錄中。

在board\Kconfig文件中添加HyperRAM配置項

menu"On-chip Peripheral Drivers" rsource"../libraries/HAL_Drivers/drivers/Kconfig" config BSP_USING_OSPI_RAM bool"Enable ospi HyperRAM" defaultn endmenu

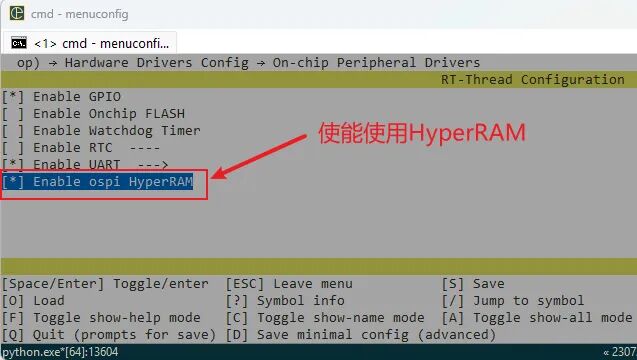

env工具中進入menuconfig界面，確認其中使能HyperRAM，并保存配置。

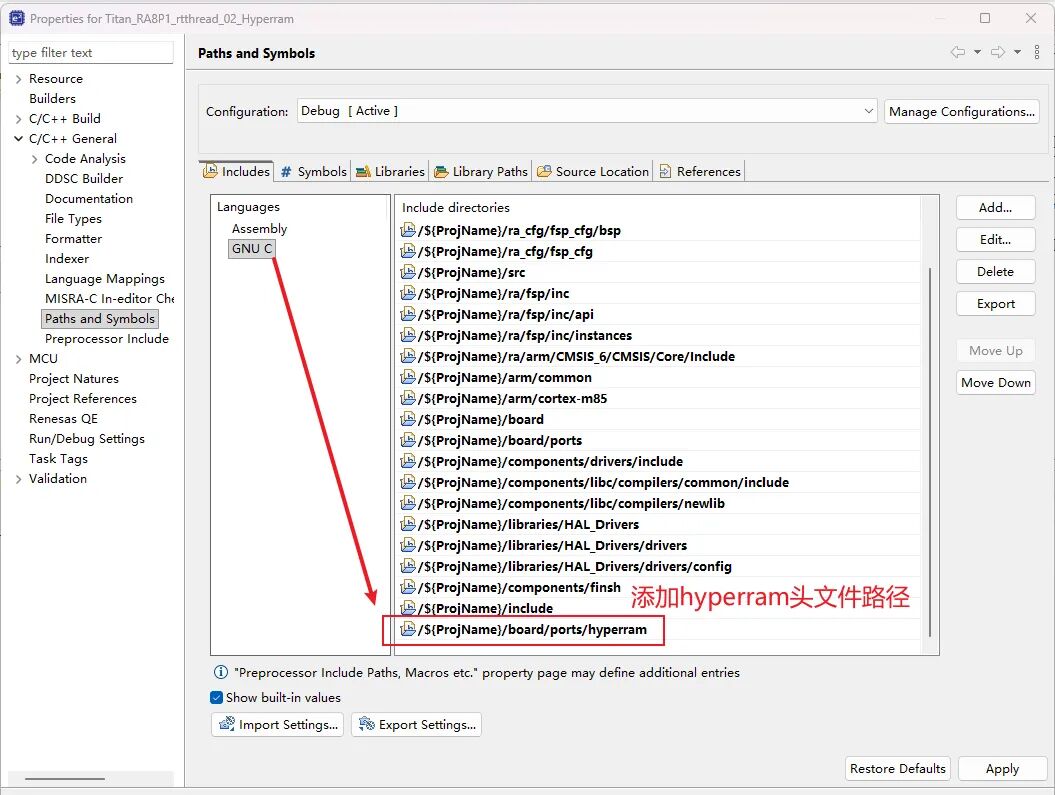

使用scons --target=cmake更新編譯信息，根據其中的內容，修改工程的Path and Symbols，添加HyperRAM相關的頭文件路徑。

由于Source Location中添加board文件夾作為源代碼索引，會自動包含Hyperram的代碼，需要修改配置。

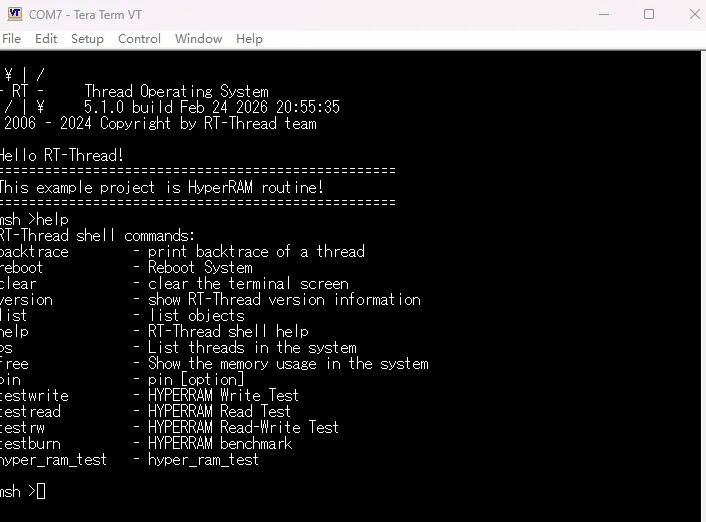

保存并編譯，燒錄工程到開發板運行。在串口控制臺中輸入help查看可用的指令。

運行hyper_ram_test進行RAM讀寫測試，測試輸出結果如下
