優勢和特點

• 小信號帶寬：260 MHz
• 超低功耗：1.25mA
• 極低的諧波失真
  • -122 dB THD (50 kHz)
  • -96 dB THD (1 MHz)
• 低輸入電壓噪聲：3.9 nV/√Hz
• 失調電壓：0.35 mV（最大值）
• 平衡輸出
• 0.1%建立時間：34 ns
• 軌到軌輸出：?VS + 0.1 V至+VS ? 0.1 V
• 可調輸出共模電壓
• 靈活的電源：3 V至7 V (LFCSP)
• 禁用引腳用于降低功耗

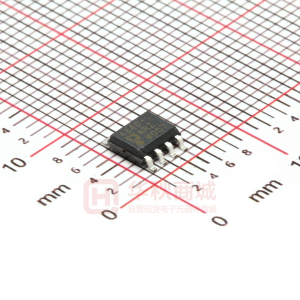

• 提供LFCSP和SOIC封裝

產品詳情

ADA4940-1 / ADA4940-2 是低噪聲、低失真、超低功耗的差分放大器，非常適合驅動分辨率最高為18位、DC至1MHz的低功耗、高分辨率、高性能SAR型和Σ-Δ型模數轉換器(ADC)，靜態電流僅1.25 mA?？烧{(diào)輸出共模電平使ADA4940-x能夠與多個ADC的輸入共模電壓相匹配。內部共模反饋環路也可提供出色的輸出平衡，并能抑制偶數階諧波失真產物。

對于ADA4940-1/ADA4940-2，利用由4個電阻組成的簡單外部反饋網絡便可輕松實現差分增益配置，反饋網絡決定放大器的閉環增益。ADA4940-1/ADA4940-2采用ADI公司的互補雙極性工藝制造，可實現極低的失真水平，輸入電壓噪聲僅為3.9 nV/√Hz。低直流失調和出色的動態性能使得ADA4940-1/ADA4940-2特別適合各種數據采集與信號處理應用。

ADA4940-1采用3 mm × 3 mm、16引腳無鉛LFCSP封裝。ADA4940-2采用4 mm × 4 mm、24引腳無鉛LFCSP封裝。引腳排列經過優化，有助于印刷電路板(PCB)布局布線，并且使失真最小。ADA4940-1和ADA4940-2的額定工作溫度范圍為?40°C至+125°C。

應用

• 低功耗ADC驅動器
• 單端轉差分轉換器
• 差分緩沖器
• 線路驅動器
• 醫療成像
• 工業過程控制
• 便攜式電子設備

方框圖
