工作接地就是由電力系統運行需要而設置的（如中性點接地），因此在正常情況下就會有電流長期流過接地電極，但是只是幾安培到幾十安培的不平衡電流。
接地（earthing）接地指電力系統和電氣裝置的中性點、電氣設備的外露導電部分和裝置外導電部分經由導體與大地相連。可以分為工作接地、防雷接地和保護接地。
工作接地就是由電力系統運行需要而設置的（如中性點接地），因此在正常情況下就會有電流長期流過接地電極，但是只是幾安培到幾十安培的不平衡電流。在系統發生接地故障時，會有上千安培的工作電流流過接地電極，然而該電流會被繼電保護裝置在0.05~0.1s內切除，即使是后備保護，動作一般也在1s以內。
防雷接地是為了消除過電壓危險影響而設的接地，如避雷針、避雷線和避雷器的接地。防雷接地只是在雷電沖擊的作用下才會有電流流過，流過防雷接地電極的雷電流幅值可達數十至上百千安培，但是持續時間很短。
接地（earthing）接地指電力系統和電氣裝置的中性點、電氣設備的外露導電部分和裝置外導電部分經由導體與大地相連。可以分為工作接地、防雷接地和保護接地。
工作接地就是由電力系統運行需要而設置的（如中性點接地），因此在正常情況下就會有電流長期流過接地電極，但是只是幾安培到幾十安培的不平衡電流。在系統發生接地故障時，會有上千安培的工作電流流過接地電極，然而該電流會被繼電保護裝置在0.05~0.1s內切除，即使是后備保護，動作一般也在1s以內。
防雷接地是為了消除過電壓危險影響而設的接地，如避雷針、避雷線和避雷器的接地。防雷接地只是在雷電沖擊的作用下才會有電流流過，流過防雷接地電極的雷電流幅值可達數十至上百千安培，但是持續時間很短。
保護接地是為了防止設備因絕緣損壞帶電而危及人身安全所設的接地，如電力設備的金屬外殼、鋼筋混凝土桿和金屬桿塔。保護接地只是在設備絕緣損壞的情況下才會有電流流過，其值可以在較大范圍內變動。
電流流經以上三種接地電極時都會引起接地電極電位的升高，影響人身和設備的安全。為此必須對接地電極的電位升高加以限制，或者采取相應的安全措施來保證設備和人身安全。
1）電氣地，大地是一個電阻非常低、電容量非常大的物體，擁有吸收無限電荷的能力，而且在吸收大量電荷后仍能保持電位不變，因此作為電氣系統中的參考電位體。
2）地電位，與大地緊密接觸并形成電氣接觸的一個或一組導電體稱為接地極，通常采用圓鋼或角鋼，也可采用銅棒或銅板。當流入地中的電流通過接地極向大地作半球形散開時，由于這個半球形的球面在離接地極越近的地方越小，越遠的地方越大，所以在離接地極越近的地方電阻越大，越遠的地方電阻越小。實驗證明：在距單根接地極或碰地處20m以外的地方，實際已沒有什么電阻存在，該處的電位已趨近于零。
?。?）接地
以美國的電源系統而言，除了火線（ Hot Line ） 與零線（Neutral Line）外，中間圓頭的插 Pin 即是所謂的接地 Pin 。
將電力系統或電氣裝置的某一部分經接地線連接到接地極稱為接地。連接到接地極的導線稱為接地線。接地極與接地線合稱為接地裝置。若干接地體在大地中互相連接則組成接地網，接地線又可分為接地干線和接地支線。按規定，接地干線應采用不少于兩根導體在不同地點與接地網連接。電力系統中接地的點一般是中性點。電氣裝置的接地部分為外露導電部分，它是電氣裝置中能被觸及的導電部分，它正常時不帶電，故障情況下可能帶電。裝置外導電部分也稱為外部導電部分，不屬于電氣裝置，一般是水、暖、煤氣、空調的金屬管道以及建筑物的金屬結構。
?。?）接地的作用
接地的作用主要是防止人身遭受電擊、設備和線路遭受損壞、預防火災和防止雷擊、防止靜電損害和保障電力系統正常運行。
接地是為保證電工設備正常工作和人身安全而采取的一種用電安全措施，通過金屬導線與接地裝置連接來實現，常用的有保護接地、工作接地、防雷接地、屏蔽接地、防靜電接地等。接地裝置將電工設備和其他生產設備上可能產生的漏電流、靜電荷以及雷電電流等引入地下，從而避免人身觸電和可能發生的火災、爆炸等事故。
1）防止人身遭受電擊
將電氣設備在正常情況下不帶電的金屬部分與接地極之間作良好的金屬連接來保護人體的安全。
對于有接地裝置的電氣設備，當絕緣損壞、外殼帶電時，接地電流將同時沿著接地極和人體兩條通路流過。流過每條通路的電流值將與其電阻的大小成反比，接地極電阻越小，流經人體的電流也就越小。當接地電阻極小時，流經人體的電流趨近于零，人體因此避免觸電的危險。因此，無論任何情況，都應保證接地電阻不大于設計或規程中規定的接地電阻值。
2）保障電氣系統正常運行
電力系統接地一般為中性點接地，因此中性點與地間的電位接近于零。當相線碰殼或接地時，其他兩相對地電壓，在中性點絕緣系統中將升高為相電壓的倍；在中性點接地的系統中則接近于相電壓。由于有了中性點的接地線，可保證繼電保護的可靠性。通信系統中的直流供電一般采用正極接地，可防止雜音竄入和保證通信設備正常運行。
全面解說：發電機中性點接地電阻柜與變壓器中性點接地電阻柜的差異
發電機中性點接地電阻柜與變壓器中性點接地電阻柜的核心共性的是：均為中性點經電阻接地的成套保護裝置，核心功能都是限制接地故障電流、抑制暫態過電壓二者的本質...
2026-03-04 標簽：變壓器接地發電機 308 0
發電機中性點接地電阻柜：電力系統中限制接地故障電流、保障設備與人身安全的關鍵防護裝置
發電機中性點接地電阻柜凝聚了電力工程領域的精華。它不僅是一個設備，更是一套完整的保護方案，是確保發電機安全運行的最后一道防線。理解其工作原理和設計要點，...
2026-02-10 標簽：電力系統接地發電機 206 0
一黃金布局原則：讓濾波器[精準截噪]1.端口就近原則：噪聲攔截要「快準狠」在PCB設計的復雜版圖中，共模濾波器與輸入輸出端口的位置關系，堪稱一場爭分奪秒...
2025-11-04 標簽：接地PCB設計共模濾波器 3.5k 0
?UC29432系列芯片封裝選項補充文檔總結
UC39432 是一款可調精密模擬控制器，如果 ISET 引腳接地，具有 100mA 灌電流能力。ISET和地之間的電阻器將修改跨導，同時降低最大電流吸...
2025-08-15 標簽：接地引腳基準電壓源 802 0
一前言隨著電子設備的集成化程度不斷提高，其內部電路的密度與復雜性大幅增加。大量電子元件被緊密安置在狹小空間內，使得電磁環境變得極為復雜。面對復雜的電磁環...
德州儀器 (TI) 的 TXG 系列引入了一種新方法，通過能夠同時進行電壓和接地電平位移的轉換器來緩解系統中的接地不匹配問題，從而實現不同電源域之間的通...
2025-07-28 標簽：德州儀器ti電平轉換器 3k 0
Texas Instruments TXG104x 4位接地電平轉換器數據手冊
Texas Instruments TXG104x 4位接地電平轉換器是一款固定方向、非電流類電壓和接地電平轉換器，支持1.71V與5.5V之間的邏輯電...
2025-07-03 標簽：電平轉換器接地邏輯電平 1.1k 0
TPS564247 采用 SOT-563 封裝的 3V 至 16V 輸入電壓、4A FCCM 模式同步降壓轉換器數據手冊
TPS56424x 是一款簡單易用、高功率密度、高效率的同步降壓轉換器。該器件采用 SOT-563 封裝，支持 3V 至 16V 的輸入電壓和高達 4A...
電力人必看！接地變小電阻成套裝置：守護電網安全的隱形衛士
你知道嗎？在電力系統中，有一個“隱形衛士”默默守護著設備和人身安全——它能在0.1秒內將故障電流降低80%，還能預防90%的弧光過電壓事故。這就是接地變...
2025-05-12 標簽：電力系統接地電網安全 1.1k 0
TPS4141-Q1 帶集成開關的汽車級 1200V 可配置精密電阻分壓器數據手冊
TPS4141-Q1 是一款高電壓、精密匹配的電阻分壓器，集成了可編程增益放大器。TPS4141-Q1 還集成了一個高壓開關，允許連接或斷開高壓感應引腳...
智能接地狀態在線監測儀用在什么場所立即下載
類別：電子資料 2025-02-19 標簽：接地監測儀監測
DL-T845.6-2022電阻測量裝置通用技術條件第6部分:接地引下線導通電阻測試儀立即下載
類別：規則標準 2024-10-21 標簽：測試儀電阻測量接地
德州儀器高端開關的接地?fù)p耗和電池?fù)p耗設計立即下載
類別：電子資料 2024-09-25 標簽：開關接地損耗
PCB及電路設計的接地資料基礎立即下載
類別：PCB設計規則 2024-07-04 標簽：pcb接地信號地
EMC電磁兼容設計與測試案例分析立即下載
類別：電磁兼容設計 2023-08-28 標簽：測試電磁兼容接地

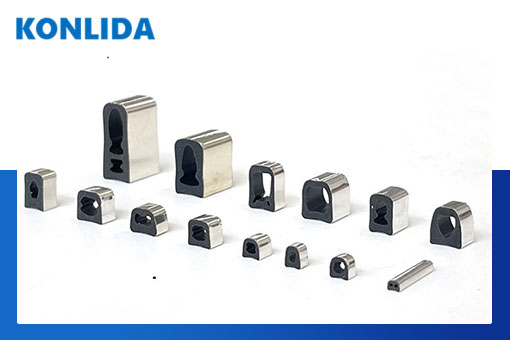

SMD導電泡棉（Soft SMD Contact Pads）高頻電子接地
