在“雙碳”戰略深入推進與能源數字化轉型的雙重浪潮下，工商業光儲產業已正式邁入“一體化集成、規?；季?、智能化管控”的全新發展階段。作為光儲項目落地的核心環節，并網方式的科學選擇，直接決定了項目的合規性、經濟收益與長期穩定運行，更是實現能源高效利用、規避政策風險的關鍵前提。本文聚焦小型分布式光儲系統，深度拆解10kV、AC380V、AC220V等主流應用場景的并網方案，搭配安科瑞全系列核心設備與智慧管理平臺，為各類工商業、園區、戶用光儲項目落地，提供“方案+設備+平臺”的一站式專業參考，助力項目高效落地、合規盈利。

王鑫杰(安科瑞光伏儲能產品負責人)

13524471462

一、并網型光儲系統6大核心方案全解析（附拓?fù)溥壿嬇c場景適配）

結合不同場景的電網要求、負荷特性及收益需求，以下梳理6類主流并網方案，明確各方案拓?fù)浣Y(jié)構、運行邏輯、適用場景及核心注意事項，精準匹配各類小型分布式光儲項目需求。

方案1：AC380V獨立并網（余電不上網）

拓?fù)浣Y(jié)構：光伏系統與儲能系統分別配置專屬并網柜，兩套并網柜均集成防孤島保護、電能質量監測功能，運行數據獨立上傳至電網監管平臺，實現分開管控、精準監測。

運行邏輯：遵循“光伏優先、儲能補位、杜絕逆流”的核心原則，優先利用光伏電力供給企業自身負荷，剩余電量用于給儲能系統充電；當儲能系統滿充后，協調控制器自動降低光伏發電功率，若仍出現電能逆流情況，防逆流裝置立即觸發，斷開光伏并網柜，徹底阻斷逆流。

適用場景：核心適配電網明確嚴禁余電上網、自身用電負荷穩定且可完全消納光伏發電量的工商業企業，如中小型加工廠、寫字樓、商超等。

優勢：從架構上徹底規避電網逆流考核風險，運行穩定性高，無需擔心政策合規處罰，適配嚴格管控逆流的區域。

注意事項：需單獨配置兩套并網柜，相較于共用并網點方案，初期設備投資成本略高，需提前做好成本核算。

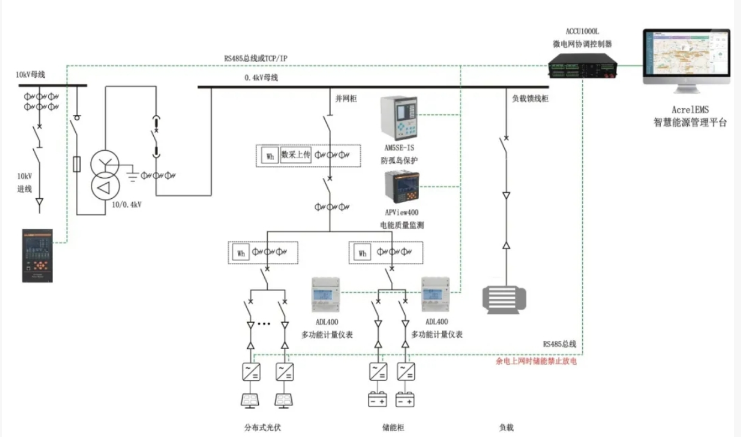

方案2：AC380V共用并網點（余電可上網）

拓?fù)浣Y(jié)構：采用單臺并網柜集成設計，整合保護、監測、并網等全功能，無需單獨配置多套設備，但需提前向當?shù)仉娋W(wǎng)公司報備審批，部分地區因電網管控要求不適用此方案。

運行邏輯：光伏電力優先供給企業自身負荷，剩余電量優先為儲能系統充電；當儲能系統滿電后，剩余電能可合規上網（需嚴格滿足當?shù)仉娋W(wǎng)自消納比例≥60%的要求），同時通過ACCU控制器嚴格管控，嚴禁儲能系統放電上網，杜絕違規反送電。

適用場景：電網友好、余電上網電價收益可觀，且自身負荷有一定波動、無法完全消納光伏電量的工商業項目，如中型園區、生產型企業等。

優勢：接線簡潔、布局緊湊，可減少設備投入，降低初期投資成本，同時能通過余電上網獲取額外收益，提升項目整體回報率。

注意事項：控制邏輯相對復雜，需精準匹配電網自消納要求，嚴格把控儲能放電邏輯，杜絕反送電違規風險，需專業團隊進行調試運維。

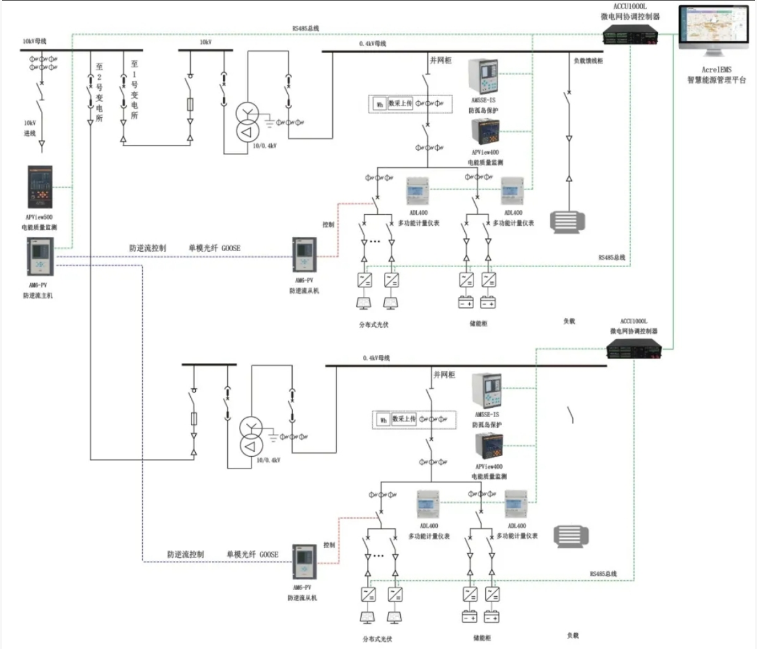

方案3：AC380V多點分散并網（余電不上網）

拓?fù)浣Y(jié)構：針對大面積產業園區等并網點多且分散的場景，采用主從式防逆流裝置設計，主機部署在園區進線柜，從機對應各分布式并網點，通過光纖聯動實現全局協同控制，確保各點位電能管控精準同步。

運行邏輯：光伏電力優先在各點位就地消納，滿足本地負荷需求后，剩余電量用于儲能充電；儲能滿電后，系統自動降低光伏發電功率，若某點位出現電能逆流，主機立即下發指令，控制對應從機依次斷開斷路器，徹底杜絕逆功率現象。

適用場景：并網點分散、用電負荷分布不均的大型產業園區、工業園區，如科技園區、工業園區集群等。

優勢：適配多點分散布局，可實現各點位電能的精準管控，徹底杜絕逆功率風險，保障項目合規運行，同時提升光伏電量就地消納率。

注意事項：需專項鋪設光纖通信網絡，保障主從機之間的實時聯動，通信網絡的施工與維護需同步跟進，增加一定的配套成本。

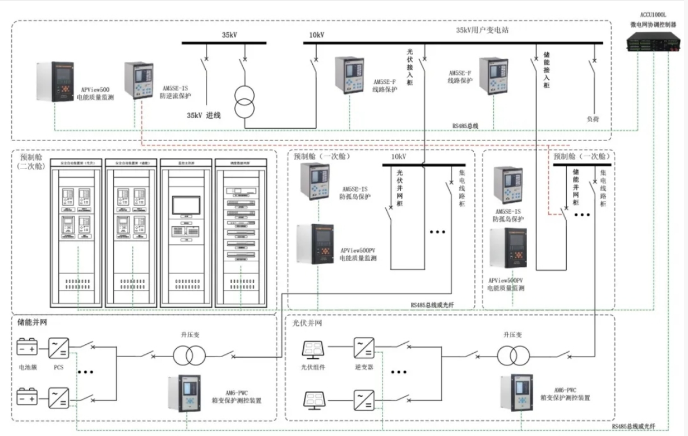

方案4：AC10kV獨立并網（余電不上網）

拓?fù)浣Y(jié)構：光伏系統與儲能系統分別通過升壓設備升至10kV后，實現獨立并網，兩套系統的運行數據、電能參數均接入電網調度系統，接受電網統一調度管控。

運行邏輯：光伏電力優先供給園區或廠區自身高負荷用電需求，剩余電量用于儲能系統充電；儲能滿充后，系統自動降低光伏發電功率，當檢測到逆流超標時，立即斷開光伏斷路器，停止光伏并網，確保符合電網調度要求。

適用場景：光伏裝機容量較大、用電負荷較高的大型園區、工業廠區，如制造業廠區、大型物流園區等，需滿足高容量電力供給與合規并網需求。

優勢：并網合規性高，完全適配大型光儲項目的容量需求，可與電網調度系統無縫對接，運行穩定性強，適合規?；季?。

注意事項：需提前與電網調度部門深度對接，確認并網標準與調度要求，同時升壓設備、并網設備的投入及施工成本較高，項目前期籌備周期較長。

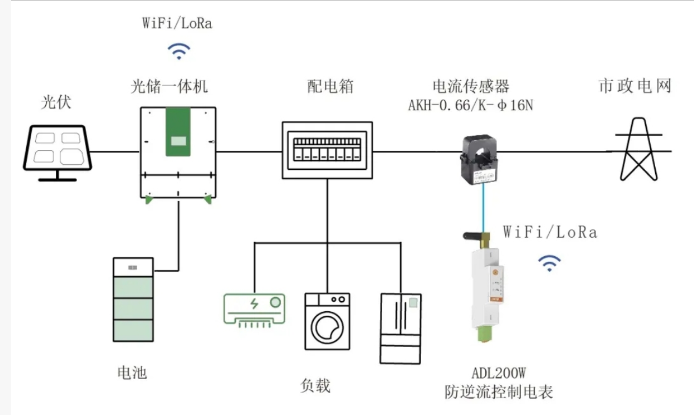

方案5：戶用光儲一體機（余電不上網）

拓?fù)浣Y(jié)構：高度集成化設計，光伏組件、儲能電池直接接入光儲一體機，進線端配置防逆流儀表，通過WIFI或LoRa無線通信方式與一體機聯動，無需復雜接線，部署便捷。

運行邏輯：光伏電力優先供給戶用或小型商業建筑的自身負荷，如家庭用電、小型商鋪用電，剩余電量直接存入儲能電池，防逆流模塊實時監測電能流向，全程管控，杜絕逆流。

適用場景：戶用場景、小型商業建筑，如家庭住宅、社區商鋪、小型辦公樓等，裝機容量小、部署空間有限，對便捷性要求較高。

優勢：接線極簡、集成度高，初期投資小、部署速度快，無需專業復雜施工，后期運維便捷，適配小型場景的低成本、高效率需求。

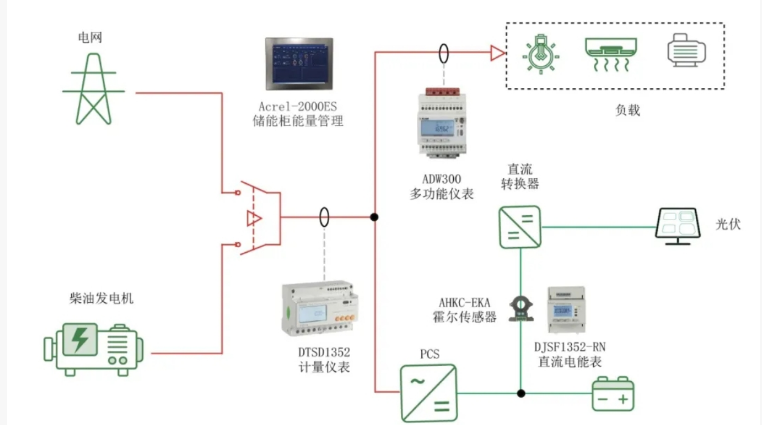

方案6：光儲柴一體柜（并/離網無縫切換）

拓?fù)浣Y(jié)構：采用直流耦合設計，整合光伏DC/DC轉換器、儲能高壓箱，接入直流母線后，通過PCS變流器轉換為交流電力接入交流母線；同時配置ATS雙電源切換裝置，實現市電與柴油發電機的無縫切換，保障供電連續性。

運行邏輯：供電優先級遵循“光伏>電網>儲能>柴發”，正常工況下，優先利用光伏和電網供電，剩余電量為儲能充電；當電網出現故障時，ATS自動切換至離網模式，由PCS變流器帶載運行，依靠儲能供電，當儲能電量過低時，系統自動啟動柴油發電機，保障用電不間斷。

適用場景：電網薄弱區域、偏遠工商業項目、對供電可靠性要求高的應急供電場景，如偏遠廠區、戶外作業站點、應急指揮中心等。

優勢：高度集成化設計，體積緊湊，可實現并網、離網模式自適應無縫切換，供電可靠性極高，徹底解決電網不穩定、停電等痛點。

二、光儲系統核心二次保護控制設備（安科瑞全系列適配）

光儲并網的安全合規與穩定運行，離不開核心二次保護控制設備的支撐。安科瑞依托多年能源管理領域技術積累，推出全系列光儲二次保護控制設備，精準匹配上述6大并網方案，覆蓋防孤島保護、電能質量監測、協調控制、數據采集等全環節，為項目安全合規保駕護航。

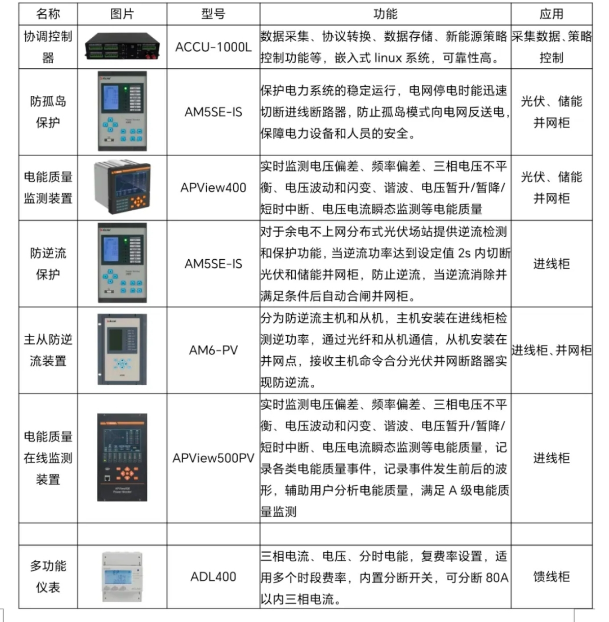

設備體系涵蓋防孤島保護裝置、電能質量監測儀表、ACCU協調控制器、防逆流裝置、PCS變流器、ATS雙電源切換裝置等，所有設備均符合國家電網并網標準，具備高穩定性、高兼容性特點，可實現與各類光伏、儲能設備的無縫對接，同時支持?jǐn)?shù)據實時上傳，為后續智慧管控提供精準數據支撐，兼顧安全性、合規性與實用性。

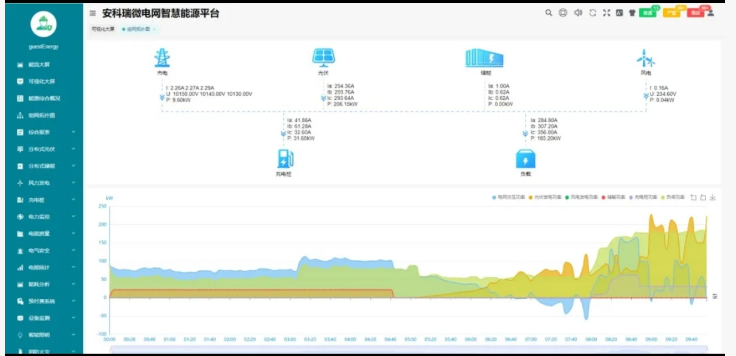

三、智慧大腦：AcrelEMS3.0智慧能源管理平臺

在能源數字化浪潮下，光儲系統的智能化管控的核心，在于打造高效協同的“智慧大腦”。安科瑞AcrelEMS3.0智慧能源管理平臺，以“數字化、智能化、協同化”為核心，為分布式光儲項目提供全生命周期智慧管控服務，打通“發電-儲能-用電-并網”全鏈路。

系統架構：采用B/S架構，打造“1+N”系統化設計模式，“1”個核心管理平臺，“N”個終端接入單元，可實現分布式光伏、儲能、充換電設施等各類能源單元的集中接入、統一管控，適配不同規模、不同場景的光儲項目。

核心能力：聚合各類能源單元數據，結合光伏發電預測、用電負荷預測、電價波動分析、電網調度指令，通過云-邊-端協同控制技術，實時下發最優調控指令，實現光伏發電、儲能充放電、負荷用電的精準協同，最大化提升光伏消納率與項目收益。同時具備完善的數據分析、故障預警、運維管理功能，降低運維成本，保障系統長期穩定運行。

核心目標：以合規并網為底線，以高效運維為支撐，以收益最大化為目標，實現光儲系統的智能化運行、合規化并網、精細化運維，全面提升項目的經濟收益與社會價值。

四、結語：選擇安科瑞，讓光儲項目安全、合規、賺錢

雙碳目標下，光儲項目的落地，既要守住合規底線，也要兼顧經濟收益與運行穩定。安科瑞光儲一體化解決方案，以AcrelEMS3.0智慧能源管理平臺為核心，整合全系列核心二次保護控制設備，搭配6大定制化并網方案，一站式解決分布式光儲項目并網合規、成本控制、安全運行、協同管控、智能運維五大核心痛點，無需多方對接，實現“方案設計-設備供應-平臺管控-運維服務”全流程閉環服務。

未來，安科瑞將持續深耕分布式能源領域，聚焦工商業、園區、戶用等多元場景，不斷優化光儲一體化技術與解決方案，助力各類場景打造安全、綠色、經濟、智能的光儲一體化微電網，為能源低碳轉型高質量發展注入強勁動力。

安科瑞電氣股份有限公司，專注于智能微電網、光儲充一體化系統解決方案研發與落地，憑借專業的技術實力、完善的產品體系、貼心的服務保障，為能源轉型提供全方位、專業化的技術支撐，助力每一個光儲項目高效落地、持續盈利。
