在AI無人機與自動化集群作業迅猛發展的背景下，智能充電站作為保障任務連續性的核心基礎設施，其性能直接決定了充電效率、系統穩定性和設備安全性。電源與負載管理模塊是充電站的“能源樞紐與智能開關”，負責為AC-DC整流、DC-DC轉換、電池接口管理與保護等關鍵環節提供高效、精準的電能轉換與控制。功率MOSFET的選型，深刻影響著系統的功率密度、轉換效率、熱管理及整機可靠性。本文針對AI無人機充電器這一對空間、效率、安全與智能化要求嚴苛的應用場景，深入分析關鍵功率節點的MOSFET選型考量，提供一套完整、優化的器件推薦方案。
MOSFET選型詳細分析
1. VBI2202K (P-MOS, -200V, -3A, SOT89)

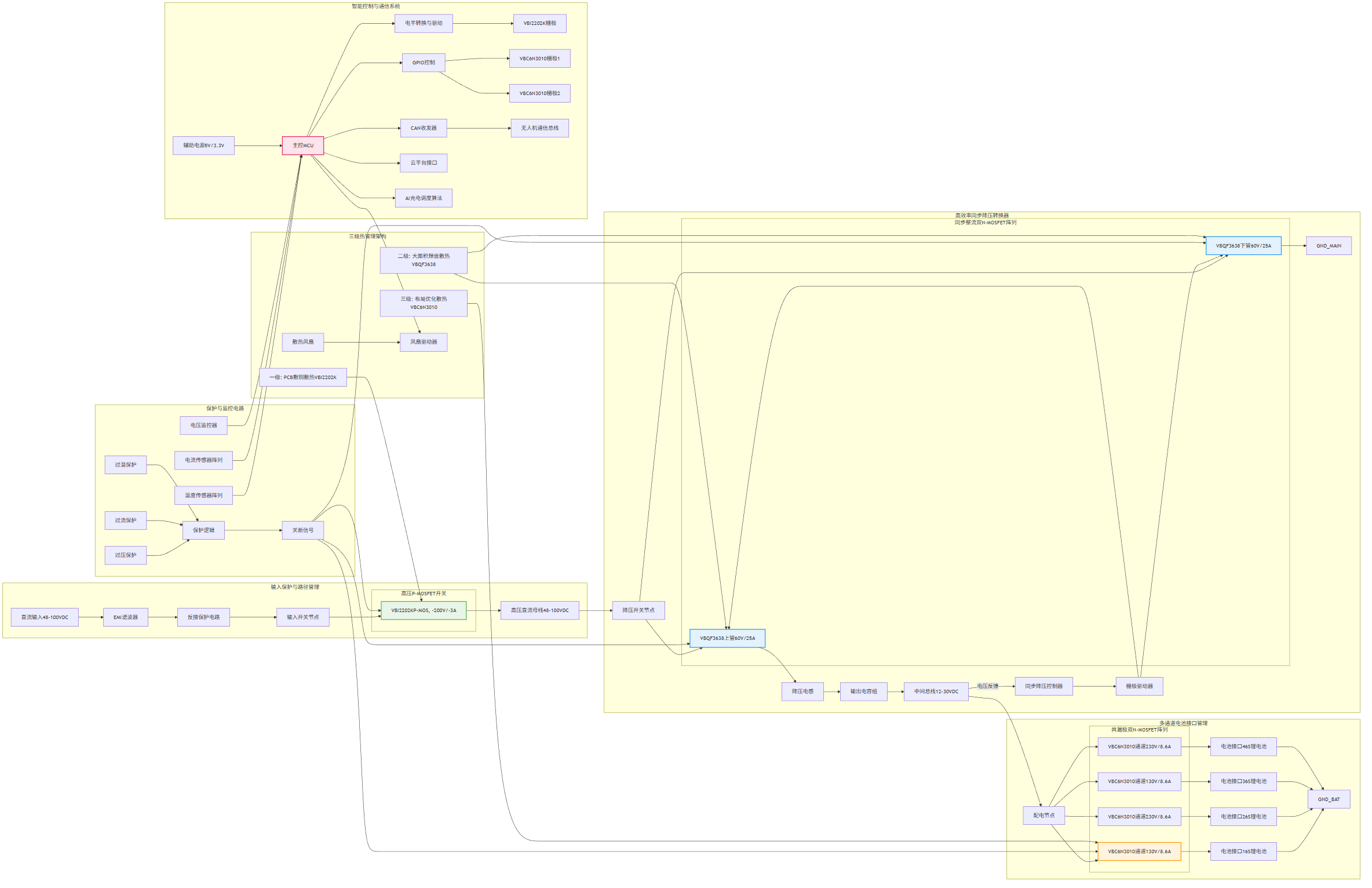

圖1: AI無人機充電器方案功率器件型號推薦VBI2202K與VBQF3638與VBC6N3010與產品應用拓?fù)鋱D_01_total

角色定位：高壓輸入側電源路徑管理與反接保護
技術深入分析：
電壓應力與安全隔離：在適配器或直流母線輸入場合，電壓可能高達100V以上。選擇-200V耐壓的VBI2202K提供了超過2倍的安全裕度，能有效應對電壓浪涌和尖峰，確保輸入級在復雜戶外供電環境下的可靠隔離與通斷控制。其P溝道特性便于實現高側開關，簡化驅動邏輯。
能效與緊湊設計：采用Trench技術，在-200V耐壓下實現了2000mΩ (@10V)的導通電阻。作為輸入路徑開關，其導通損耗在數安培電流下可控。SOT89封裝在提供良好散熱能力的同時，實現了高壓開關功能的小型化，非常適合空間受限的充電樁模塊設計。
系統集成與保護：其-3A的連續電流能力，足以覆蓋多數無人機電池充電模塊的輸入電流需求。利用其作為輸入總開關，可由主控MCU在檢測到異常（如輸入過壓、電池反接）時快速切斷電源，是構建安全前端的第一道防線。
2. VBQF3638 (Dual N-MOS, 60V, 25A per Ch, DFN8(3x3)-B)
角色定位：同步整流或高效率DC-DC降壓轉換主開關

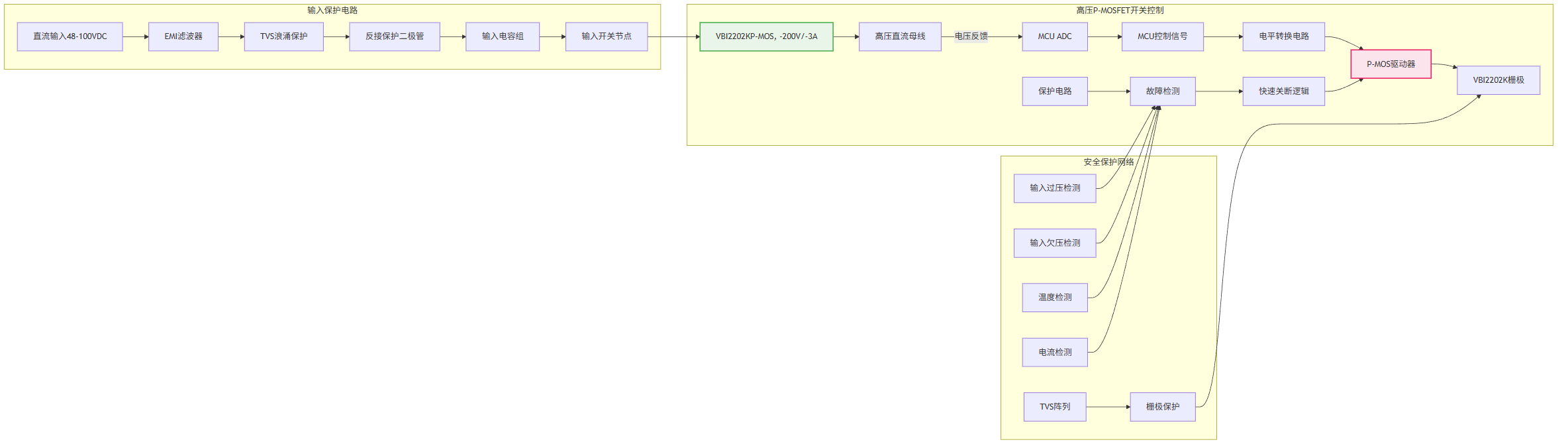

圖2: AI無人機充電器方案功率器件型號推薦VBI2202K與VBQF3638與VBC6N3010與產品應用拓?fù)鋱D_02_input

擴展應用分析：
低壓大電流轉換核心：充電器內部DC-DC降壓模塊需將中間總線電壓（如48V）高效轉換為電池充電電壓（如12-30V）。選擇60V耐壓的VBQF3638提供了充足的電壓裕度，能從容應對開關節點振鈴。
極致導通與開關損耗：得益于Trench技術，其在10V驅動下Rds(on)低至28mΩ，配合25A的連續電流能力，雙路N溝道設計特別適用于同步降壓電路的上管和下管，或并聯以承載更大電流。極低的導通電阻直接降低了轉換器的傳導損耗，提升了充電效率，有助于減少散熱壓力并提高功率密度。
動態性能與功率密度：DFN8(3x3)-B封裝具有極低的熱阻和卓越的散熱能力，通過PCB敷銅即可有效散熱，非常適合高頻、高功率密度DC-DC設計。其雙路集成特性節省了PCB面積，并確保了并聯應用時參數的一致性，有利于均流和優化動態響應。
3. VBC6N3010 (Common Drain N+N MOS, 30V, 8.6A, TSSOP8)
角色定位：多電池接口獨立管理與負載分配開關
精細化電源與負載管理：
高集成度多通道控制：采用TSSOP8封裝的共漏極雙路N溝道MOSFET，集成兩個參數一致的30V/8.6A MOSFET。其30V耐壓完美適配多節鋰電池組（如6S，25.2V）的充電管理總線。該器件可用于獨立控制兩路無人機電池的充電或放電回路，實現多倉充電站的順序充電、功率智能分配和故障隔離。
高效節能與驅動簡化：共漏極（源極相連）配置使其特別適合用作低側開關，可由MCU GPIO通過簡單驅動器直接控制，電路極其簡潔。其極低的導通電阻（低至12mΩ @10V）確保了在導通狀態下，通路壓降和功耗極低，最大化電能傳輸效率。
安全與可靠性：Trench技術保證了穩定可靠的開關性能。雙路獨立控制允許系統在檢測到單路電池故障（如過溫、過流）時單獨關閉該通道，而不影響其他通道的正常工作，極大地提升了充電站的容錯能力、可用性和安全性。
系統級設計與應用建議
驅動電路設計要點：
1. 高壓側開關 (VBI2202K)：作為P-MOS，可由MCU通過電平轉換電路或?qū)Ｓ玫瓦咈?qū)動器配合自舉電路進行控制，需注意關斷速度以避免漏感引起的電壓尖峰。

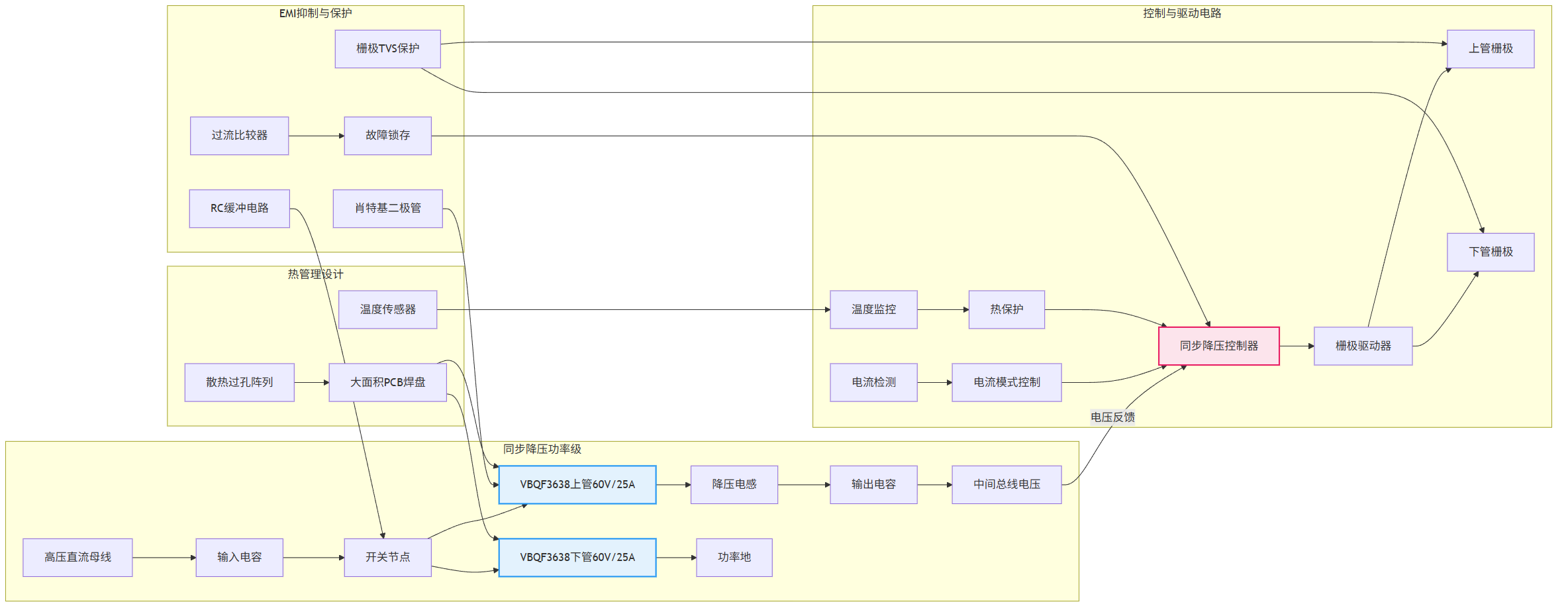

圖3: AI無人機充電器方案功率器件型號推薦VBI2202K與VBQF3638與VBC6N3010與產品應用拓?fù)鋱D_03_dcdc

2. DC-DC轉換開關 (VBQF3638)：需搭配高性能同步降壓控制器，確保上下管驅動死區時間優化，防止直通。其低柵極電荷有利于高頻（>500kHz）操作，以減小電感體積。
3. 電池接口開關 (VBC6N3010)：驅動最為簡便，MCU GPIO通過一個柵極電阻即可直接驅動（需確保電壓匹配），建議在柵極增加下拉電阻以提高抗干擾能力。
熱管理與EMC設計：
1. 分級熱設計：VBI2202K依靠PCB敷銅和SOT89自身散熱片；VBQF3638必須依托大面積PCB散熱焊盤和可能的過孔散熱；VBC6N3010需合理布局PCB銅皮以分散熱量。
2. EMI抑制：在VBQF3638的開關節點需精心布局以減小環路面積，可考慮使用RC緩沖電路來抑制電壓尖峰和振鈴，降低輻射EMI。
可靠性增強措施：
1. 降額設計：VBI2202K工作電壓建議不超過額定值的60%；VBQF3638和VBC6N3010的電流需根據實際工作結溫進行充分降額。
2. 保護電路：為VBC6N3010控制的每路電池接口增設電流采樣和過流保護電路，防止電池短路或異常。
3. 靜電與浪涌防護：所有MOSFET的柵極應串聯電阻并就近放置對地TVS管，特別是在戶外應用的充電站，輸入級VBI2202K的漏極應考慮加入TVS或壓敏電阻以吸收浪涌。
在AI無人機充電器的電源與負載管理系統設計中，功率MOSFET的選型是實現高功率密度、高效、智能與安全的關鍵。本文推薦的三級MOSFET方案體現了精準、高效的設計理念：
核心價值體現在：

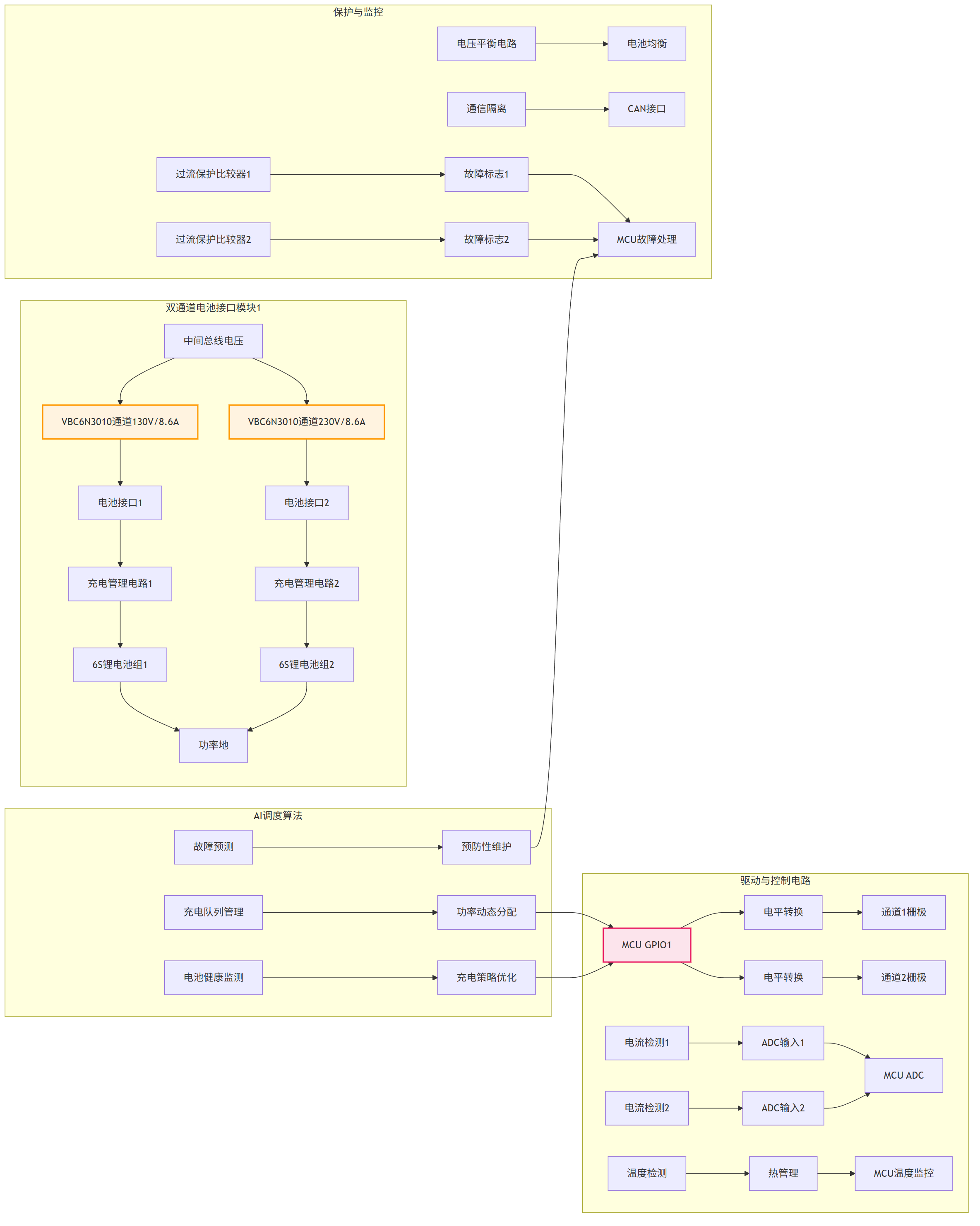

圖4: AI無人機充電器方案功率器件型號推薦VBI2202K與VBQF3638與VBC6N3010與產品應用拓?fù)鋱D_04_battery

1. 全鏈路效率與密度提升：從高壓輸入的安全智能接入（VBI2202K），到核心DC-DC轉換的高頻高效同步整流（VBQF3638），再到多電池接口的精細化管理與分配（VBC6N3010），全方位優化功率路徑，提升能量轉換效率與系統集成度。
2. 智能化與模塊化：共漏極雙N-MOS實現了多電池通道的緊湊型獨立控制，便于實現充電隊列管理、功率動態調配等高級AI調度算法。
3. 高可靠性保障：充足的電壓/電流裕量、適合封裝的散熱設計以及通道隔離能力，確保了充電站在戶外惡劣環境、多設備頻繁插拔工況下的長期穩定運行。
4. 安全至上：各級開關為系統提供了從輸入到輸出端的多重硬件保護屏障，是保障昂貴無人機電池與充電站自身安全的核心。
未來趨勢：
隨著無人機向更大載重、更快充電、更高集群智能化發展，充電站功率器件選型將呈現以下趨勢：
1. 對更高頻率（>1MHz）以實現極致功率密度的需求，推動對GaN FET在高壓DC-DC級中的應用。
2. 集成電流采樣、溫度監控和狀態報告的智能功率開關（Intelligent Switch）在電池接口管理中的普及。

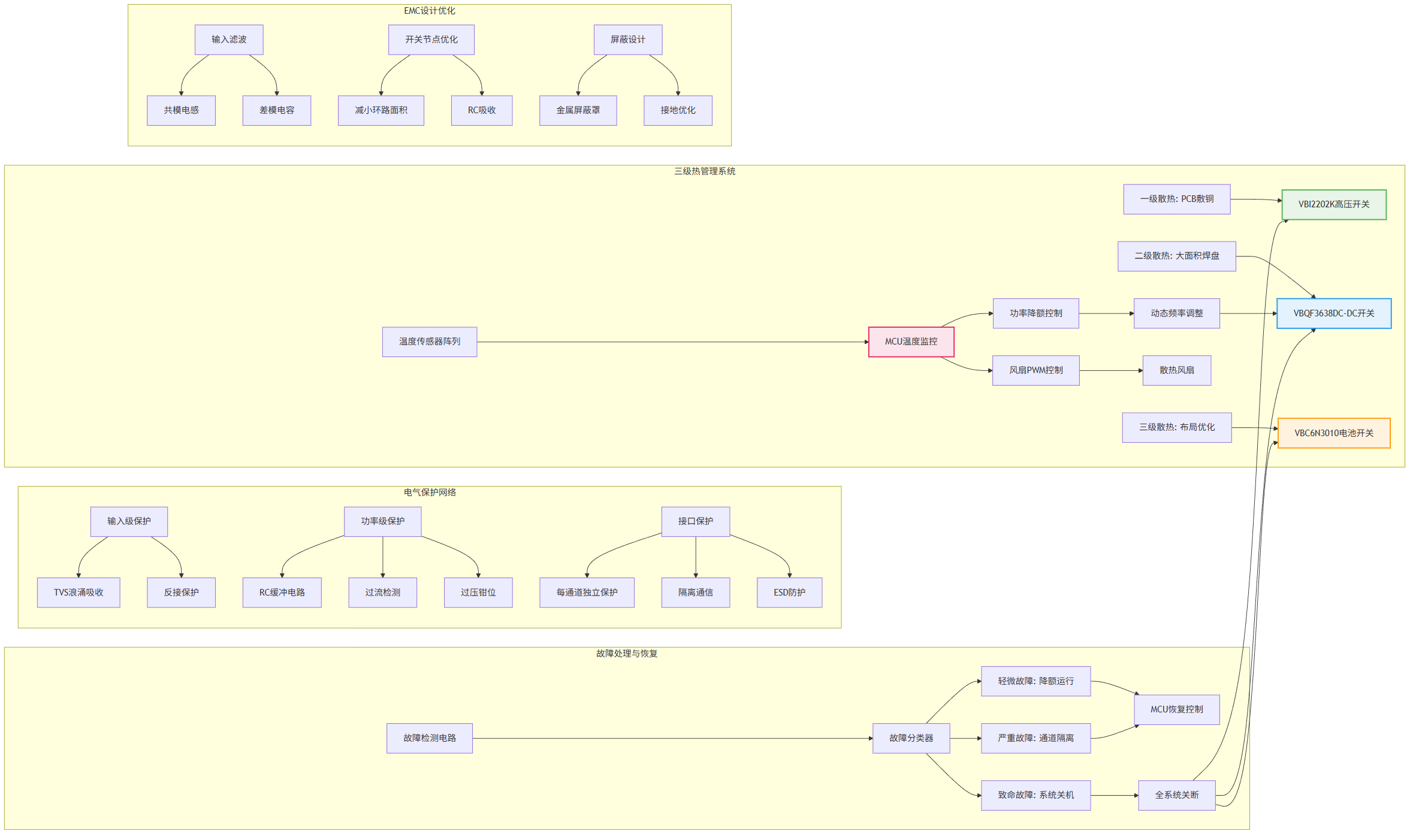

圖5: AI無人機充電器方案功率器件型號推薦VBI2202K與VBQF3638與VBC6N3010與產品應用拓?fù)鋱D_05_thermal

3. 用于無線充電系統的高頻諧振變換器對低柵極電荷、低Coss MOSFET的需求增長。
本推薦方案為AI無人機充電器提供了一個從輸入接口到電池端口、從功率轉換到多路負載管理的完整功率器件解決方案。工程師可根據具體的輸入電壓范圍、輸出功率等級（如充電功率）、散熱條件（自然冷卻/強制風冷）與智能管理需求進行細化調整，以打造出性能卓越、可靠性高的下一代無人機充電基礎設施。在自動化與AI驅動的時代，卓越的充電硬件設計是保障無人機艦隊持續作戰能力的關鍵基石。
